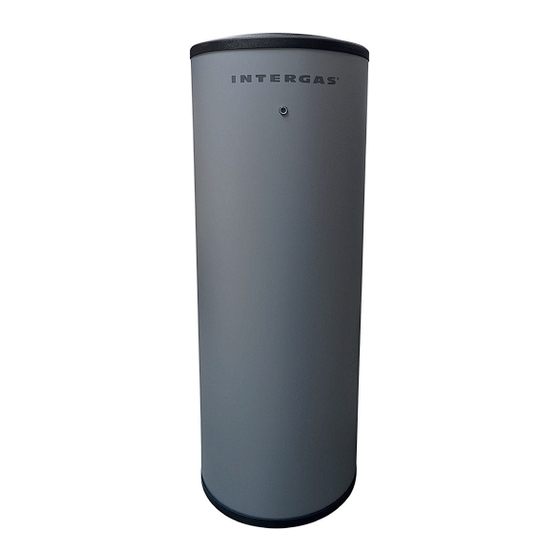

XYLINDER
INSTALLATIEVOORSCHRIFT
Roestvaststalen warmwatervaten
Deze handleiding bevat belangrijke informatie omtrent de veiligheid, gevaren,
het inbedrijfstellen, inspectie en onderhoud van het warmwatervat. Lees deze
handleiding goed door!
INSTALLATION MANUAL
Stainless steel hot water tanks
This manual contains important information on safety, hazards, commissioning,
inspection and maintenance of the hot water tank. Please read this manual
carefully!
M200
M300
M500
200L AWHP
300L AWHP
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Intergas XYLINDER M200
Summary of Contents for Intergas XYLINDER M200
- Page 1 XYLINDER M200 M300 M500 200L AWHP 300L AWHP INSTALLATIEVOORSCHRIFT Roestvaststalen warmwatervaten Deze handleiding bevat belangrijke informatie omtrent de veiligheid, gevaren, het inbedrijfstellen, inspectie en onderhoud van het warmwatervat. Lees deze handleiding goed door! INSTALLATION MANUAL Stainless steel hot water tanks This manual contains important information on safety, hazards, commissioning, inspection and maintenance of the hot water tank.
- Page 2 Carefully read the instructions voordat u met de installatie begint. before commencing the installation. Bij onduidelijkheden neem contact op For any additional questions, please met Intergas Verwarming BV. contact Intergas Verwarming BV. DEZE ZIJDE BOVEN THIS SIDE UP ► Het warmwatervat moet te allen tijde ►...
-
Page 3: Inhoud Verpakking
INHOUD VERPAKKING CONTENTS ► Warmwatervat ► Hot water storage tank ► Energielabel ► Energy label ► Toebehoren set ► Accessories set Lenght of # of Thermowell Plugs and Optional Type thermowell thermowells O-rings immersion heater (mm) M200 074953 074963 M300 - M500 074953 074963 3kW 1 1/2”... - Page 4 ALGEMEEN Een Intergas warmwatervat is een roestvaststalen boilervat met maximaal 2 vast ingelaste buiswarmtewisselaars. Deze boilervaten kunnen met de meeste moderne verwarmingssystemen worden gecombineerd. Het boilervat is vervaardigd van zeer hoge kwaliteit molybdeen roestvaststaal (Werkstoff 1.4521/AISI 444) met uitstekende corrosiebestendigheid. Dit maakt het gebruik van een opofferingsanode overbodig. Het boilervat heeft een installatievriendelijk ontwerp, voorzien van aansluitingen voor een temperatuursensor/thermostaat en/of thermometer en/of elektrisch element (optioneel en afhankelijk van het type).
-
Page 5: Inspectie En Onderhoud
INBEDRIJFSTELLING Het volledige systeem moet grondig doorgespoeld worden alvorens het in bedrijf wordt gesteld. Het systeem mag alleen worden opgesteld in vorstvrije ruimtes met een voldoende sterke vloer om het gewicht te dragen van het volledig gevulde vat. Ongebruikte aansluitingen moeten op de correcte manier worden afgedicht met de meegeleverde stoppen en bijbehorende afdichtringen. - Page 6 GENERAL A hot water tank from Intergas is a stainless steel boiler tank with up to 2 permanently welded tubular heat exchangers. These boiler vessels can be combined with most modern heating systems. . The boiler is made of very high-quality molybdenum stainless steel (Werkstoff 1.4521/AISI 444) with excellent corrosion resistance.
-
Page 7: Inspection And Maintenance
COMMISSIONING The entire system must be thoroughly flushed before commissioning. The system may only be set up in frost-free rooms and on a surface able to carry the weight of the filled tank. Any unused connections must be sealed correctly with the supplied plugs and O-rings. The manufacturer is not liable if this does not happen. -
Page 8: Specifications
SPECIFICATIES SPECIFICATIONS M200 – M500... - Page 9 M200 – M500 Article number silver 020010 020011 020012 Cold water inlet 3/4″ 1″ 1″ To boiler return 3/4″ 1″ 1″ From boiler supply 3/4″ 1″ 1″ Immersion heater 1 1/2″ 1 1/2″ Circulation 3/4″ 3/4″ 3/4″ Hot water outlet 3/4″...
- Page 10 200L AWHP – 300L AWHP...
- Page 11 200L AWHP – 300L AWHP Article number silver 011053 011054 Cold water inlet 3/4″ 1″ To boiler return 3/4″ 1″ From boiler supply 3/4″ 1″ Immersion heater 1/2″ 1 1/2″ Circulation 3/4″ 3/4″ Hot water outlet 3/4″ 1″ Upper thermostat 1/2″...
- Page 12 De beschikbare informatie is met alle mogelijke zorg samengesteld, maar Intergas Verwarming BV kan niet aansprakelijk gesteld worden voor eventuele fouten in de informatie of voor de gevolgen daarvan.
