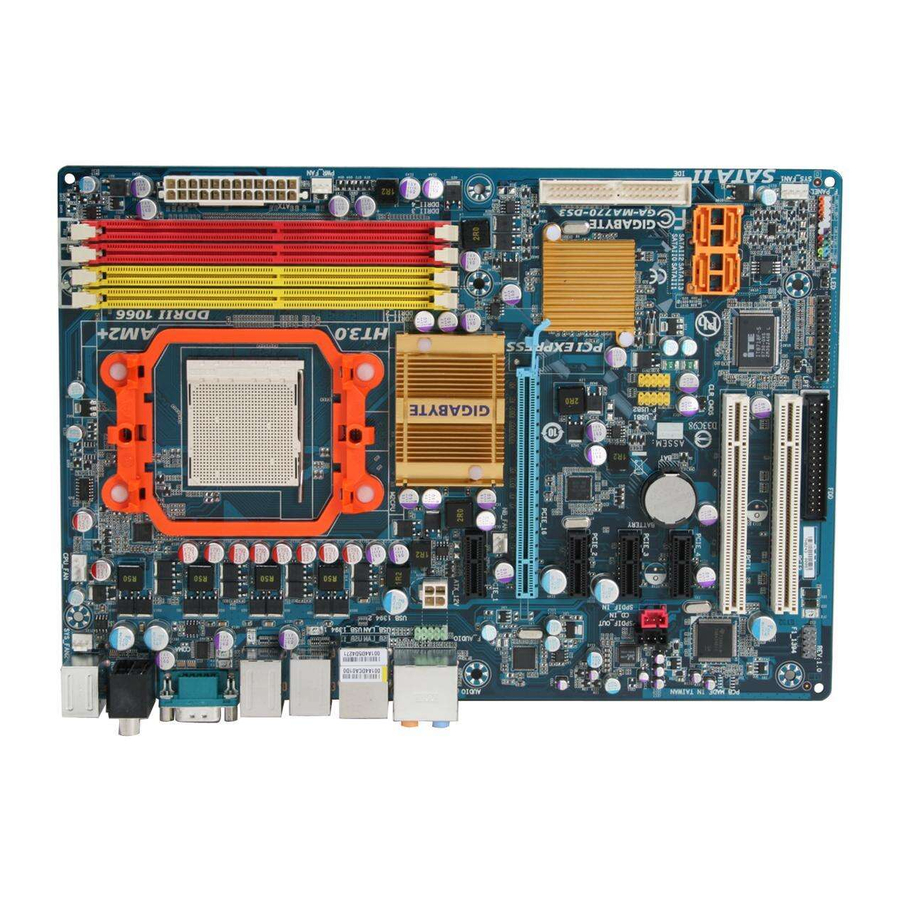

GA-MA770-DS3/
GA-MA770-S3
AM2+/AM2 소켓 메인보드
AMD Phenom
FX 프로세서 및,
TM
AMD Phenom
TM
프로세서,
AMD Athlon
64 FX 프로세서 및,
TM
AMD Athlon
64 X2 듀얼코어 프로세서,
TM
AMD Athlon
64 프로세서 및 AMD Sempron
TM
사용자 설명서
Rev. 1002
12MK-MA770S3-1002R
TM
프로세서용

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GA-MA770-DS3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Gigabyte GA-MA770-DS3

Summary of Contents for Gigabyte GA-MA770-DS3

  • Page 1 GA-MA770-DS3/ GA-MA770-S3 AM2+/AM2 소켓 메인보드 AMD Phenom FX 프로세서 및, AMD Phenom 프로세서, AMD Athlon 64 FX 프로세서 및, AMD Athlon 64 X2 듀얼코어 프로세서, AMD Athlon 64 프로세서 및 AMD Sempron 프로세서용 사용자 설명서 Rev. 1002 12MK-MA770S3-1002R...
  • Page 3 면책조항 이 설명서에 포함된 정보는 저작권법 보호를 받으며 GIGABYTE의 재산입니다. 이 설명서에 포함된 사양과 특징은 GIGABYTE 에 의해 예고 없이 변경될 수 있습 니다. GIGABYTE의 사전 서면 허가 없이는 이 문서의 일부 또는 전부를 어떤 형 식이나 방법으로도 복제, 복사, 번역, 전송 또는 출판할 수 없습니다.

  • Page 4: Table Of Contents

    목차 기본 구성물 ........................6 선택 구성물 ........................6 GA-MA770-DS3/S3 메인보드 레이아웃 ..............7 블록 다이어그램 ......................8 하드웨어 장착 ...................9 제1장 장착 주의사항 ..................... 9 제품 사양 ....................10 CPU 및 CPU 쿨러 장착하기 ..............13 1-3-1 CPU 장착하기 .....................13 1-3-2 CPU 쿨러 장착하기 ...................15 메모리...
  • Page 5 드라이버 설치 ..................55 제3장 Installing Chipset Drivers (칩셋 드라이버 설치하기) ......55 Software Applications (응용 소프트웨어) ..........56 Driver CD Information (드라이버 CD 정보) ..........56 Hardware Information (하드웨어 정보) ............. 57 Contact Us (연락처) ..................57 부가기능 ....................59 제4장 Xpress Recovery2 ..................

  • Page 6: 기본 구성물

    기본 구성물 GA-MA770-DS3 또는 GA-MA770-S3 메인보드 1개 메인보드 드라이버 디스크 사용자 설명서 IDE 케이블 1개 및 플로피 디스크 드라이브 케이블 1개 SATA 3 Gb/s 케이블 2개 I/O 실드 1개 • 위의 기본 구성물은 단지 참조용이며 실제 구성물은 구입한 제품 패키지에 따라 다릅니다.

  • Page 7: Ga-Ma770-Ds3/S3 메인보드 레이아웃

    GA-MA770-DS3/S3 메인보드 레이아웃 CPU_FAN KB_MS SYS_FAN2 Socket AM2 RCA_SPDIF USB_1394_1 USB_1394_2 USB_LAN AUDIO ATX_12V AMD 0 PCIE_1 NB_FAN PCIE_16 RTL8111B PCIE_2 AMD SB600 PCIE_3 CODEC F_USB2 F_USB1 PCIE_4 SPDIF_OUT SATAII1 SATAII0 CLR_CMOS SATAII2 SATAII3 TSB43AB23 PCI1 BIOS IT818 PCI2 SYS_FAN1...

  • Page 8: 블록 다이어그램

    블록 다이어그램 PCIe CLK CPU CLK+/-(200 MHz) (100 MHz) AMD Socket AM2+/AM2 DDR2 1066/800/66 MHz Dual Channel Memory Hyper Transport 3.0 PCI Express x16 AMD 0 PCI Express Bus PCIe CLK(100 ATA-133/100/66/33 IDE Channel MHz) 4 PCI Express x1 4 SATA 3Gb/s AMD SB600 RTL8111B RJ45...

  • Page 9: 제1장 하드웨어 장착

    제1장 하드웨어 장착 장착 주의사항 메인보드에는 수많은 민감한 전자 회로와 부품이 포함되어 있고 ESD (정전 방 전)의 결과로 손상될 수 있습니다. 장착 전에 사용자 설명서를 숙독하고 다음 절 차를 따르 십시오. • 장착 전에 판매점에서 제공한 메인보드 S/N (일련번호) 스티커나 보증 스 티커를...

  • Page 10: 제품 사양

    AMD Athlon 64 FX 프로세서, AMD Athlon 64 X2 듀얼코어 프로세서, AMD Athlon 64 프로세서 및 AMD Sempron 프로세서 (최신 메모리 지원 목록에 대해서는 GIGABYTE 웹 사이트를 방문방 문 하십시오) 5200/2000 MT/s 하이퍼 트랜스포트 버스  노스브리지:AMD 770 칩셋 ...
  • Page 11 24핀 ATX 주 전원 커넥터 1개  내부 커넥터 4핀 ATX 12V 전원 커넥터 1개  플로피 디스크 드라이브 커넥터 1개  IDE 커넥터 1 개  SATA 3 Gb/s 커넥터 4개  CPU 팬 헤더 1개  시스템 팬 헤더 2개 ...
  • Page 12 ECC 메모리를 설치하려는 경우, ECC를 지원하는 CPU를 사용해야 합니다. (주 4) CPU/시스템 팬 속도 제어 기능의 지원 여부는 설치한 CPU/시스템 냉각기에 따라 다릅니다. (주 5) EasyTune 에서 사용할 수 있는 기능은 메인보드 모델에 따라 다를 수 있습니다. GA-MA770-DS3/S3 메인보드 - 12 -...

  • Page 13: Cpu 및 Cpu 쿨러 장착하기

    CPU 및 CPU 쿨러 장착하기 CPU 를 장착하기 전에 다음 지침을 따르십시오: • 메인보드가 CPU 를 지원하는지 확인하십시오. (최신 CPU 지원 목록에 대해서는 GIGABYTE 웹 사이트를 방문하십시오.) • 하드웨어 손상을 방지하려면 CPU 를 장착하기 전에 반드시 컴퓨터를 끄고 콘 센트에서 전원 코드 플러그를 뽑으십시오.
  • Page 14 에 꼭 맞는지 확인합니다. CPU가 소켓 의 제자리에 놓였으면 한 손가락을 CPU 가운데에 얹고, 잠금 레버를 내려서 완 전 잠금 위치로 걸어줍니다. CPU를 CPU 소켓에 억지로 끼워넣지 마십시오. 방향이 올바르지 않으면 CPU가 들 어맞지 않습니다. 이 경우 CPU 방향을 조정하십시오. GA-MA770-DS3/S3 메인보드 - 14 -...

  • Page 15: Cpu 쿨러 장착하기

    1-3-2 CPU 쿨러 장착하기 아래 단계에 따라 CPU 에 CPU 쿨러를 올바르게 장착하십시오. (다음 절차는 GIGABYTE 쿨 러를 예시 쿨러로 사용합니다.) 단계 1: 단계 2: 장착된 CPU 표면에 고르고 얇은 층으로 CPU 쿨러를 CPU 에 얹습니다. 서멀 그리스를 바릅니다. 단계 3: 단계...

  • Page 16: 메모리 장착하기

    • 메인보드가 메모리를 지원하는지 확인하십시오. 같은 용량, 상표, 속도 및 칩 의 메모리를 사용하는 것이 좋습니다. (최신 메모리 지원 목록에 대해서는 GIGABYTE 웹 사이트를 방문하십시오.) • 하드웨어 손상을 방지하려면 메모리를 장착하기 전에 반드시 컴퓨터를 끄고 콘센트에서 전원 코드 플러그를 뽑으십시오.

  • Page 17: 메모리 장착하기

    1-4-2 메모리 장착하기 메모리 모듈 손상을 방지하려면 메모리 모듈을 장착하기 전에 컴퓨터 를 끄고 콘센 트에서 전원 코드 플러그를 뽑으십시오. DDR2 DIMM 은 DDR DIMM 과 호환되지 않습 니다. 이 메인보드에는 꼭 DDR2 DIMM 을 장착하십 시 오. 노치 DDR2 DIMM DDR2 메모리...

  • Page 18: 확장 카드 장착하기

    카드가 PCI Express x16 슬롯에 완전히 끼워 질 때까지 카드의 가장자리 위쪽을 아래 로 천천히 누릅니다. 카드가 슬롯에 제자 리에 고정되어 흔들리지 않는지 확인합니 다. • 카드 제거하기: 슬롯의 레버를 가볍게 밀었다 놓은 다음 카드를 슬롯에서 똑바로 들어올립니다. GA-MA770-DS3/S3 메인보드 - 18 -...

  • Page 19: 후면 패널 커넥터

    1-6 하드웨어 장착 PS/2 키보드 및 PS/2 마우스 포트 위쪽 포트 (녹색) 에 PS/2 마우스를 연결하고 아래쪽 포트 (보라색) 에 PS/2 키보드를 연결하십시오. 동축 S/PDIF 출력 커넥터 이 커넥터는 디지털 동축 오디오를 지원하는 외부 오디오 시스템에 디지털 오디오를 제공합니다. 이 기능을 사용하기 전에 오디오 시스템이 동축 디지털 오디오 입력 커넥터를...
  • Page 20 오디오 잭은 오디오 소프트웨어를 통해 서로 다 른 기능을 하도록 다시 구성될 수 있습니다. 마이크는 여전히 기본 마이크 입 력 잭 ( ). 에 연결되어야 합니다. 제5장, “2/4/5.1/7.1채널 오디오 구성하기”에서 2/4/5.1/7.1채널 오디오 구성 설정에 대한 지시사항을 참조하십시오. GA-MA770-DS3/S3 메인보드 - 20 -...

  • Page 21: 내부 커넥터

    1-7 내부 커넥터 21 20 ATX_12V F_AUDIO CD_IN CPU_FAN SPDIF_IN SYS_FAN1/SYS_FAN2 SPDIF_OUT PWR_FAN F_USB1/F_USB2 NB_FAN F1_1394 SATAII0/1/2/3 PWR_LED CLR_CMOS F_PANEL 외부 장치를 연결하기 전에 다음 지침을 읽으십시오: • 먼저 장치가 연결하고자 하는 커넥터와 호환되는지 확인하십시오. • 장치를 장착하기 전에 장치와 컴퓨터를 끄십시오. 장치 손상을 방지하려면 콘 센트에서...
  • Page 22 PS_ON (소프트 켜기/끄기) 전원 양호 5V SB (대기 +5V) ) +12V +12V (2x12 2x12 핀 ATX 전용) +5V (2x12 (2x12 핀 ATX 전용) 3.3V (2x12 2x12 핀 ATX 전용) GND (2x12 (2x12 핀 ATX 전용) GA-MA770-DS3/S3 메인보드 - 22 -...
  • Page 23 3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (팬 헤더) 메인보드에는 4 핀 CPU 팬 헤더 (CPU_FAN), 4 팬 시스템 팬 헤더 (SYS_FAN1), 3 핀 시스템 팬 헤더 (SYS_FAN2) 및 3핀 전원 팬 헤더 (PWR_FAN) 가 있습니다. 각 팬 헤더는 +12V 전압을 공급하며 삽입 실수를 방지하도록 설계되어 있습니다. 팬 케이블을 연결할 때는...
  • Page 24 지원합니다. IDE 케이블을 연결하기 전에 커넥터에 있는 실수 방지 홈을 찾으십시오. IDE 장치 2개를 연결하려면 IDE 장치의 역할 (예: 마스터 또는 슬레이브)에 따라 점퍼와 케이블을 설정하는 것을 잊지 마십시오. (IDE 장치의 마스터/슬레이브 설정을 구성하는 것에 대한 정보는 장치 제조업체가 제공한 설명서를 읽으십시오.) GA-MA770-DS3/S3 메인보드 - 24 -...
  • Page 25 9) SATAII0/1/2/3 (SATA 3Gb/s 커넥터) SATA 커넥터는 SATA 3Gb/s 표준을 준수하며 SATA 1.5Gb/s 표준과 호환됩니다. 각 SATA 커넥터는 단일 SATA 장치를 지원합니다. The AMD SB600 컨트롤러는 RAID 0, RAID 1, RAID 10 지원합니다. RAID 배열 구성에 대한 지시사항은 제5장, “SATA 하드 드라이브 구성하기”를 참조하십시오. 핀...
  • Page 26 전면 패널 설계는 섀시에 따라 다를 수 있습니다. 전면 패널 모듈은 대부분 전 원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 활동 LED, 스피커 등으로 이 루어져 있습니다. 섀시 전면 패널 모듈에 이 헤더를 연결할 때는 전선 지정과 핀 지정이 정확히 일치하는지 확인하십시오. GA-MA770-DS3/S3 메인보드 - 26 -...
  • Page 27 12) F_AUDIO (전면 패널 오디오 헤더) 전면 패널 오디오 헤더는 Intel 고음질 오디오(HD) 및 AC’97 오디오를 지원합니다. 섀시 전면 패널 오디오 모듈을 이 헤더에 연결할 수 있습니다모듈 커넥터의 전선 지정이 머 더보드 헤더의 핀 지정과 일치하는지 확인하십시오. 모듈 커넥터와 메인보드 헤더를 잘못...
  • Page 28 고 동시에 HDMI 디스플레이에서 디지털 오디오를 출력하려는 경우, 일부 그래픽 카드 에서는 메인보드와 그래픽 카드를 연결하기 위해 디지털 오디오 출력용 S/PDIF 디지털 오디오 케이블을 사용해야 할 수도 있습니다. S/PDIF 디지털 오디오 케이블 연결에 대 한 정보는 확장 카드 설명서를 숙독하십시오. 핀 번호 정의 SPDIFO GA-MA770-DS3/S3 메인보드 - 28 -...
  • Page 29 16) F_USB1/F_USB2 (USB 헤더, 황색) 이 헤더는 USB 2.0/1.1 규격을 준수합니다. 각 USB 헤더는 선택 품목인 USB 브라켓을 통해 USB 포트 2 개를 제공합니다. 선택 구성물인 USB 브라킷 구매에 대해서는 지역 판 매점에 문의하십시오.. 핀 번호 정의 전원 (5V) 전원 (5V) USB DX- USB DY- USB DX+...
  • Page 30 • 배터리를 직접 교체할 수 없거나 배터리 모델에 대해 잘 모르면 구매처나 지역 판매점 에 문의하십시오. • 배터리를 장착할 때 배터리의 양극(+)과 음극(-) 방향에 주의하십시오. 양극쪽이 위를 향 해야 합니다. • 소모된 배터리는 지역 환경 규정에 따라 처리해야 합니다. GA-MA770-DS3/S3 메인보드 - 30 -...
  • Page 31 20) CI (섀시 침입 헤더) 이 메인보드는 섀시 덮개가 제거되었는지를 감지하는 섀시 감지 기능을 제공합니다. 이 기능에는 섀시 침입 감지 설계를 갖춘 섀시가 필요합니다. 핀 번호 정의 신호 21) CLR_CMOS (CMOS 소거 점퍼) 이 점퍼를 사용하여 CMOS 값 (예: 날짜 정보 및 BIOS 구성)을 지우고 CMOS 값을 공장 기본값으로...
  • Page 32 GA-MA770-DS3/S3 메인보드 - 32 -...

  • Page 33: 제2장 Bios 셋업

    BIOS 셋업 프로그램에 액세스하려면 전원을 켠 후 POST 동안 <Delete> 키를 누르십시오. 더 고급의 BIOS 셋업 메뉴 옵션을 보려면 BIOS 셋업 프로그램의 주 메뉴에서 <Ctrl> + <F1> 키를 누르십시오. BIOS를 업그레이드하려면 GIGABYTE Q-Flash 또는 @BIOS 유틸리티를 사용하십시오. Q-Flash는 사용자가 운영 체제로 들어갈 필요 없이 BIOS 를 빠르고 쉽게 업그레이드하 •...

  • Page 34: 시작 화면

    시작 화면 컴퓨터를 부팅하면 다음 화면이 나타날 수 있습니다. Award Modular BIOS v6.00PG, An Energy Star Ally Copyright (C) 1984-2008, Award Software, Inc. AMD 770 BIOS for GA-MA770-DS3 D2 메인보드 모델 BIOS 버전 기능 키 <DEL>: BIOS Setup <F9>: XpressRecovery2 <F12>: Boot Menu <End>: Qflash 10/22/2007-RD780-SB600-6A66AG05C-00 기능 키: <DEL>: BIOS Setup BIOS 셋업으로...

  • Page 35: 메인 메뉴

    일단 BIOS 셋업 프로그램으로 들어가면 화면에 주 메뉴(아래 그림 참조)가 나타납니다. 화살표 키를 사용하여 항목 사이를 이동하고 <Enter> 키를 눌러 선택을 확인하거나 하위 메 뉴로 들어가십시오. BIOS GA-MA770-DS3 D2) (샘플 버전: CMOS Setup Utility-Copyright (C) 1984-2007 Award Software Standard CMOS Features Load Fail-Safe Defaults ...
  • Page 36 다. (<F10> 키를 눌러 이 작업을 수행할 수도 있습니다.)  Exit Without Saving 변경 내용을 모두 취소하고 이전 설정을 그대로 유지합니다.확인 메시지에서 <Y> 키를 누르면 BIOS 셋업이 종료됩니다. (<Esc> 키를 눌러 이 작업을 수행할 수도 있습니다.) GA-MA770-DS3/S3 메인보드 - 36 -...

  • Page 37: Standard Cmos Features

    Standard CMOS Features CMOS Setup Utility-Copyright (C) 1984-2007 Award Software Standard CMOS Features Date (mm:dd:yy) Wed, Aug 22 2007 Item Help Time (hh:mm:ss) 18:25:04 Menu Level  IDE Channel 0 Master [None]  IDE Channel 0 Slave [None]  IDE Channel 2 Master [None] ...
  • Page 38 키 보 드 나 플 로 피 디 스 크 드 라 이 브 오 류 에 는 시 스 템 부 팅 을 중지하지 않지만 다른 모든 오류에는 중지합니다. Memory 이 필드는 읽기 전용이며 BIOS POST에 의해 결정됩니다. Base Memory 상용 메모리라고 부르기도 합니다.일반적으로 MS-DOS 운영 체제용으로 640 KB가 예약됩니다. Extended Memory 연장 메모리의 양. GA-MA770-DS3/S3 메인보드 - 38 -...

  • Page 39: Advanced Bios Features

    2-4 Advanced BIOS Features CMOS Setup Utility-Copyright (C) 1984-2007 Award Software Advanced BIOS Features Virtualization [Disabled] Item Help AMD K8 Cool&Quiet control [Auto] Menu Level  Hard Disk Boot Priority [Press Enter] First Boot Device [Floppy] Second Boot Device [Hard Disk] Third Boot Device [CDROM] Password Check [Setup]...
  • Page 40 작업을 수행할 수 있게 합니다. (기본값: Disabled) Init Display First 설치된 PCI 그래픽 카드나 PCI Express 그래픽 카드 중에서 첫째로 시작할 모니터 디스플레이를 지정합니다. PCI Slot PCI 그래픽 카드를 첫째 디스플레이로 설정합니다. (기본값) PCI Express 그래픽 카드를 첫째 디스플레이로 설정합니다. GA-MA770-DS3/S3 메인보드 - 40 -...

  • Page 41: Integrated Peripherals

    2-5 Integrated Peripherals CMOS Setup Utility-Copyright (C) 1984-2007 Award Software Integrated Peripherals  IDE Configuration [Press Enter] Item Help OnChip SATA Controller [Enabled] Menu Level OnChip SATA Type [Native IDE] Onboard Audio Function [Auto] Onboard 1394 Function [Enabled] Onboard LAN Function [Enabled] Onboard LAN Boot ROM [Disabled] OnChip IDE Channel...
  • Page 42 함되어 있습니다. 이 기능은 케이블 배선 문제를 감지하고 장애나 단락까지의 대략의 거 리를 보고합니다. LAN 케이블이 연결되어 있지 않으면... 메인보드에 LAN 케이블이 연결되어 있지 않으면 위 그림과 같이 네 쌍의 전선 모두의 Status 필드에 Open 이 표시되고 Length 필드에 0.0m, 가 표시됩니다. GA-MA770-DS3/S3 메인보드 - 42 -...
  • Page 43 LAN 케이블이 정상적으로 작동하면.. Gigabit 허브 또는 10/100 Mbps 허브에 연결된 LAN 케이블에서 아무런 케이블 문제도 발 견되지 않으면 다음 메시지가 나타납니다: Start detecting at Port..Link Detected --> 100Mbps Cable Length= 30m Link Detected 전송 속도를 표시합니다. Cable Length 연결된 LAN 케이블의 대략의 길이를 표시합니다다. 주: Gigabit 허브는...

  • Page 44: Power Management Setup

    장 착 한 US B 장 치 가 보 내 는 웨 이 크 - 업 신 호 에 의 해 시 스 템 이 AC PI S3 절 전 상태에서깨어날 수 있도록 합니다. (기본값: Enabled) (주) Windows Vista ® ® 운영 체제에서만 지원됩니다. GA-MA770-DS3/S3 메인보드 - 44 -...
  • Page 45 PME Event Wake Up PCI 또는 PCIe 장치가 보내는 웨이크 - 업 신호에 의해 시스템이 ACPI 절전 상태에서 깨 어날 수 있도록 합니다. 참고:이 기능을 사용하려면 5VSB 에 적어도 1A 를 공급하는 ATX 전원 공급 장치가 필 요합니다. (기본값: Enabled) (주) HPET Support 운영...

  • Page 46: Pnp/Pci Configurations

    F7: Optimized Defaults PCI1 IRQ Assignment Auto BIOS가 둘째 PCI 슬롯에 IRQ를 자동 할당합니다. (기본값) 3,4,5,7,9,10,11,12,14,15 IRQ 3,4,5,7,9,10,11,12,14,15 첫째 PCI 슬롯에 IRQ. PCI2 IRQ Assignment Auto BIOS가 둘째 PCI 슬롯에 IRQ를 자동 할당합니다. (기본값) 3,4,5,7,9,10,11,12,14,15 둘째 PCI 슬롯에 IRQ 3,4,5,7,9,10,11,12,14,15를 할당합니다. GA-MA770-DS3/S3 메인보드 - 46 -...

  • Page 47: Pc Health Status

    PC Health Status CMOS Setup Utility-Copyright (C) 1984-2007 Award Software PC Health Status Reset Case Open Status [Disabled] Item Help Case Opened Menu Level Vcore 1.376V DDR2 1.8V 1.872V +3.3V 3.328V +12V 12.112V Current System Temperature Current CPU Temperature Current CPU FAN Speed 3375 RPM Current SYSTEM FAN1 Speed Current SYSTEM FAN2 Speed...
  • Page 48 시스템 팬 속도 제어 기능을 사용 또는 사용 안함으로 설정합니다. Enabled 로 설정하면 시스템 팬이 시스템 온도에 따라 다른 속도로 작동합니다. 시스템 요구 사항에 따라 Easy Tune을 사용하여 팬 속도를 조정할 수 있습니다. Disabled로 설정된 경우, 시스템 팬은 최고 속도로 작동합니다. (기본값: Enabled) GA-MA770-DS3/S3 메인보드 - 48 -...

  • Page 49: Mb Intelligent Tweaker(M.i.t.)

    2-9 MB Intelligent Tweaker (M.I.T.) CMOS Setup Utility-Copyright (C) 1984-2007 Award Software MB Intelligent Tweaker(M.I.T.) HT Link Frequency [Auto] Item Help PCIE Clock (MHz) [Auto] Menu Level Set Memory Clock [Auto] x Memory Clock DDR 533  DRAM Configuration [Press Enter] CPU Clock Ratio [Auto] CPU Host Clock Control [Auto]...
  • Page 50 옵션: 2T (기본값), 3T. Row Cycle Time 옵션: 11T~26T. (기본값: 17T) RAS to CAS R/W Delay 옵션: 3T, 4T (기본값), 5T, 6T. RAS to RAS Delay 옵션: 2T (기본값), 3T, 4T, 5T. Row Precharge Time 옵션: 3T, 4T (기본값), 5T, 6T. Minimum RAS Active Time 옵션: 5T~18T. (기본값: 12T) GA-MA770-DS3/S3 메인보드 - 50 -...
  • Page 51 CPU Clock Ratio 설치된 CPU의 클록 비율을 수정할 수 있습니다. 조정 가능한 범위는 사용 중인 CPU에 따라 다릅니다. CPU Host Clock Control CPU 호스트 클록 제어를 사용 또는 사용 안함으로 설정합니다. Auto (기본값)로 설정하 면 BIOS가 CPU 호스트 주파수를 자동으로 조정합니다. Manual 은 아래의 CPU Frequency (Mhz) 항목을...

  • Page 52: Load Fail-Safe Defaults

    F12: Load CMOS from BIOS Load Optimized Defaults 이 항목을 <Enter> 키로 누른 후 <Y> 키를 누르십시오. BIOS 셋업에서 변경한 내용이 CMOS에 저장되지 않고 BIOS 셋업이 종료됩니다. BIOS 셋업 주 메뉴로 돌아가려면 <N> 또 는 <Esc> 키를 누르십시오. GA-MA770-DS3/S3 메인보드 - 52 -...

  • Page 53: Set Supervisor/User Password

    2-12 Set Supervisor/User Password CMOS Setup Utility-Copyright (C) 1984-2007 Award Software Standard CMOS Features Load Fail-Safe Defaults  Advanced BIOS Features Load Optimized Defaults  Integrated Peripherals Set Supervisor Password  Power Management Setup Set User Password  PnP/PCI Configurations Save & Exit Setup ...

  • Page 54: Save & Exit Setup

    F12: Load CMOS from BIOS Abandon all Data 이 항목을 <Enter> 키로 누른 후 <Y> 키를 누르십시오. BIOS 셋업에서 변경한 내용이 CMOS에 저장되지 않고 BIOS 셋업이 종료됩니다. BIOS 셋업 주 메뉴로 돌아가려면 <N> 또 는 <Esc> 키를 누르십시오. GA-MA770-DS3/S3 메인보드 - 54 -...

  • Page 55: 제3장 드라이버 설치

    제3장 드라이버 설치 • 드라이버를 설치하기 전에 운영 체제를 먼저 설치하십시오. (다음 지시사항은 Windows XP를 예시 운영 체제로 사용합니다.) • 운영 체제를 설치한 후 메인보드 드라이버 CD를 광 드라이브에 넣으십시오. 아 래 스크린 숏과 같은 드라이버 자동 실행 화면이 자동으로 표시됩니다. (드라 이 버...

  • Page 56: Software Applications (응용 소프트웨어)

    Software Applications (소프트웨어 응용 프로그램) 이 페이지는 GIGABYTE가 개발한 모든 도구와 응용 프로그램 및 일부 무료 소프트웨어를 표시합니다. 설치할 항목을 선택한 후 Install 버튼을 누를 수 있습니다.. Driver CD Information (드라이버 CD 정보) 이 페이지는 이 드라이버 CD에 포함된 드라이버, 응용 프로그램 및 도구에 대한 정보 를...

  • Page 57: Hardware Information (하드웨어 정보)

    Hardware Information (하드웨어 정보) 이 페이지는 이 메인보드에 있는 하드웨어 장치에 대한 정보를 제공합니다. Contact Us (연락처) 이 설명서 맨 마지막 페이지에 있는 타이완 소재 GIGABYTE 본사와 국외 지사의 연락처 정보를 확인하십시오. - 57 - 드라이버 설치...
  • Page 58 GA-MA770-DS3/S3 메인보드 - 58 -...

  • Page 59: 제4장 부가기능

    제4장 고유 기능 Xpress Recovery2 Xpress Recovery2 는 시스템 데이터를 빠르게 압축 백업하고 복 원할 수 있게 하는 유틸리티입니다. NTFS, FAT32 및 FAT16 파일 시스템을 지원하는 Xpress Recovery2는 PATA 및 SATA 하드 드라 이브의 데이터를 백업하고 복원할 수 있습니다. 시작하기 전에 •...
  • Page 60 않은 공간을 남겨두십시오. (10 GB 이상이 권장되며 실제 크기 요구 사항은 데이터의 양에 따라 다릅니다) (그림 2). 그림 2 그림 1 파일 시스템을 선택하고 (예를 들면 NTFS) 운영 체제 설치를 시작합니다 (그림 3). 그림 3 GA-MA770-DS3/S3 메인보드 - 60 -...
  • Page 61 운영 체제 설치가 완료되면 바탕 화면의 My Computer 아이콘을 두 번 클릭하고 Manage 를 선택합니다 (그림 4). Computer Management로 이동하여 디스크 할당을 확인하십시오. Xpress Recovery2가 백업 파일을 할당되지 않은 공간 (위쪽의 검은 줄) 에 저장합니다 (그림 5). 할당되지 않은 공간이 부족하면 Xpress Recovery2가 백업 파일을 저장할 수 없음에...
  • Page 62 십시오 (그림 9). Award Modular BIOS v6.00PG, An Energy Star Ally Copyright (C) 1984-2007, Award Software, Inc. AMD 770 BIOS for GA-MA770-DS3 D2 <DEL>: BIOS Setup <F9>: XpressRecovery2 <F12>: Boot Menu <End>: Qflash 그림 9 1 0 / 2 2 / 2 0 0 7 - R D 7 8 0 - S B 6 0 0 - 6 A 6 6 A G 0 9 C - 0 0 C.
  • Page 63 D. Xpress Recovery2 의 복원 기능 사용하기 시스템이 고장 난 경우 RESTORE를 선택하여 백업을 하드 드라이브에 복원합니다. 이 전에 백업을 만들지 않았다면 RESTORE 옵션이 나타나지 않습니다 (그림 13, 14). 그림 13 그림14 E. 백업 제거하기 백업 파일을 제거하려면 REMOVE를 선택합니다 (그림 15). 백업...

  • Page 64: Bios 업데이트 유틸리티

    BIOS 업데이트 유틸리티 GIGABYTE 메인보드는 두 개의 독특한 BIOS 업데이트 도구, 즉 Q-Flash 및 @BIOS 를 제공 합니다. GIGABYTE Q-Flash 및 @BIOS 는 사용하기가 쉬우며 MS-DOS 모드로 들어갈 필요 없이 BIOS 를 업데이트할 수 있게 합니다. Q-Flash 란 무엇인가? Q-Flash를 사용하면 MS-DOS 또는 Windows와 같은 운영 체제로 먼저...
  • Page 65 B. BIOS 업데이트하기 BIOS를 업데이트할 때는 BIOS 파일이 저장된 위치를 선택하십시오. 다음 절차는 사용자가 플로피 디스크에 BIOS 파일을 저장했다고 가정합니다. 단계 1: BIOS 파일이 포함된 플로피 디스크를 플로피 디스크 드라이브에 넣습니다. Q-Flash의 주 메뉴에서 위로 또는 아래로 화살표 키를 사용하여 Update BIOS from Drive를 선택하 고...
  • Page 66 F12: Load CMOS from BIOS Load Optimized Defaults BIOS 기본값을 로드하려면 <Y> 키를 누르십시오. 단계 6: Save & Exit Setup을 선택한 후 <Y> 키를 눌러 설정을 CMOS에 저장하고 BIOS 셋업을 종료합 니다. 시스템이 다시 시작되면 절차가 완료됩니다. GA-MA770-DS3/S3 메인보드 - 66 -...

  • Page 67: Bios 유틸리티로 Bios 업데이트하기

    지 마십시오. 예를 들면 정전을 피하고 인터넷을 끄지 않도록 하십시오. 그렇지 않으 면 BIOS가 손상되거나 시스템을 시작하지 못할 수 있습니다. @BIOS를 사용할 때는 C.O.M. (기업 온라인 관리) 기능을 사용하지 마십시오. GIGABYTE 제품 보증은 부적절한 BIOS 플래싱으로 인한 BIOS 손상이나 시스템 장애에 는 적용되지 않습니다. B. @BIOS 설치 및 사용하기...
  • Page 68 확인하십시오. BIOS 를 잘못된 BIOS 파일로 업데이트하면 시스템을 부팅하지 못할 수 있습니다. • @BIOS 서버 사이트에 사용자 메인보드에 맞는 BIOS 업데이트 파일이 없는 경 우 GIGABYTE 웹 사이트에서 BIOS 업데이트 파일을 수동으로 다운로드하고 아 래의 “인터넷 업데이트 기능을 사용하지 않고 BIOS 업데이트하기” 의 지시 사항을 따르십시오.

  • Page 69: Easytune 5 Pro

    Easy Mode, Advanced Mode 및 Graphics Mode 사이에 GRAPHICS 서 토글합니다. Display Area CPU 주파수를 표시합니다. Function LEDs 지원된 기능을 표시합니다. EasyTune 5 Pro를 업데이트하려면 GIGABYTE 웹 Live Update 사이트로 가십시오. Help EasyTune 5 Pro 도움말 파일을 엽니다. EasyTune 5 Pro 인터페이스를 종료 또는 최소화 Exit/Minimize 합니다.

  • Page 70: Windows Vista Readyboost

    하여 ReadyBoost에 사용할 메모리 공간의 양을 설정합니다. Apply을 클릭한 후 OK을 클릭하여 ReadyBoost 기능을 켭니다. • USB 플래시 드라이브에 적어도 256 MB의 공간이 있어야 합니다. • ReadyBoost 가속화에 사용할 권장 메모리의 양은 컴퓨터에 장착된 RAM 의 양의 1 배에서 3 배입니다. GA-MA770-DS3/S3 메인보드 - 70 -...

  • Page 71: 제5장 부록

    제5장 부록 SATA 하드 드라이브 구성하기 SATA 하드 드라이브를 구성하려면 아래 단계를 수행하십시오: A. 컴퓨터에 SATA 하드 드라이브를 장착합니다. B. BIOS 셋업에서 SATA 컨트롤러 모드를 구성합니다. C. RAID BIOS에서 RAID 배열을 구성합니다. (주 1) D. SATA RAID/AHCI 드라이버가 포함된 플로피 디스크를 만듭니다. (주...
  • Page 72 F7: Optimized Defaults 그림 1 그림 2 : 변경 내용을 저장하고 BIOS 셋업을 종료합니다. 이 절에서 설명한 BIOS 셋업 메뉴는 사용자 메인보드의 설정과 다를 수 있습니다. 실제 BIOS 셋업 메뉴 옵션은 사용자 메인보드와 BIOS 버전에 따라 다릅니다. GA-MA770-DS3/S3 메인보드 - 72 -...
  • Page 73 C. RAID BIOS에서 RAID 세트 구성하기 RAID 배열을 구성하려면 RAID BIOS 셋업 유틸리티로 들어가십시오. RAID를 만들지 않을 것 이라면 이 단계를 건너뜁니다. 단계 1: POST 메모리 검사가 시작된 후 운영 체제 부팅이 시작되기 전 “Press <Ctrl-F> to enter FastBuild (tm) Utility”라는 메시지를 기다립니다(그림 2). <Ctrl>+<F> 키를 눌러 ATI RAID BIOS 셋업...
  • Page 74 Gigabyte Boundary: Cache Mode: WriteThru Drives Assignments Channel:ID Drive Model Capacity (MB) Assignment 1:Mas WDC WD800JD-22LSA0 80026 2:Mas WDC WD800JD-22LSA0 80026 Keys Available [] Up [] Down [ESC] Exit [Space] Change Option [Ctrl-Y] Save 그림 5 GA-MA770-DS3/S3 메인보드 - 74 -...
  • Page 75 다음 절차에서는 RAID 0을 만드는 것을 예로 들겠습니다. RAID Mode 섹션에서 스페이스 바를 눌러 RAID 0을 선택합니다. Stripe Block 크기를 설정합니다 64 KB가 기본값입니다. Drives Assignment 섹션에서 위로 또는 아래로 화살표 키를 눌러 드라이브를 강조 표시 합니다. 스페이스 바 또는 <Y>를 눌러 Assingment 옵션을 Y로 변경합니다. 이 동작은 드라이브 를...
  • Page 76 WriteThru Drives Assignments Channel:ID Drive Model Capacity (MB) 1:Mas WDC WD800JD-22LSA0 80026 2:Mas WDC WD800JD-22LSA0 80026 Are you sure you want to delete this array? Press Ctrl-Y to Delete, or others to abort... 그림 8 GA-MA770-DS3/S3 메인보드 - 76 -...

  • Page 77: Sata Raid/Ahci 드라이버 디스켓 만들기

    5-1-2 SATA RAID/AHCI 드라이버 디스켓 만들기 (AHCI 및 RAID 모드에 필요) RAID/AHCI 모드로 구성된 SATA 하드 드라이브에 운영 체제를 성공적으로 설치하려면 OS. 를 설치할 때 SATA 컨트롤러 드라이버를 설치해야 합니다. 드라이버가 없으면 Windows 설 (주 1) 치 과정 중에 하드 드라이브가 인식되지 않을 수 있습니다. 먼저, 메인보드 드라이버 디스 크에서...

  • Page 78: Sata Raid/Ahci 드라이버 및 운영 체제 설치하기

    * If you do not have any device support disks from a mass storage device manufacturer, or do not want to specify additional mass storage devices for use with Windows, press ENTER. S=Specify Additional Device ENTER=Continue F3=Exit 그림 2 GA-MA770-DS3/S3 메인보드 - 78 -...
  • Page 79 Step 3: 셋업이 플로피 디스크에 포함된 AMD SB600 SATA RAID/AHCI 드라이버를 올바르게 인식하면 아래 그림 3 과 유사한 컨트롤러 메뉴가 나타납니다.화살표 키를 사용하여 ATI AHCI Compatible RAID Controller x86 platform을 선택한 후 <Enter>를 누릅니다.. Windows Setup Y ou have chosen to configure a SCSI Adapter for use with Windows, using a device support disk provided by an adapter manufacturer. Select the SCSI Adapter you want from the following list, or press ESC to return to the previous screen.
  • Page 80 Windows (R) XP to run on your computer. To set up Windows XP now, press ENTER. To repair a Windows XP installation using Recovery Console, press R. To quit Setup without installing Windows XP, press F3. Enter= Continue R=Repair F3=Exit 그림 5 GA-MA770-DS3/S3 메인보드 - 80 -...
  • Page 81 B. Windows Vista 설치하기 (주) (다음 절차는 시스템에 RAID 배열이 한 개만 존재한다는 것을 전제로 합니다.) 단계 1: Windows Vista 설치 CD에서 부팅되도록 시스템을 다시 시작하고 표준 OS 설치 절차를 수행 합니다. 아래 화면과 유사한 화면이 나타나면 (이 단계에선 RAID하드 드라 이브가 감지되 지...
  • Page 82 그림 8과 같은 화면이 표시되는 경우, AMD AHCI Compatible RAID Controller 를 선택하고 Next 을 누르십시오. 그림 8 단계 4: 드라이버가 로드된 다음, RAID 드라이브가 표시됩니다. RAID 드라이브를 선택한 다음 Next를 눌러 OS 설치를 계속합니다(그림 9). 그림 9 GA-MA770-DS3/S3 메인보드 - 82 -...

  • Page 83: 오디오 입출력 구성하기

    오디오 입출력 구성하기 5-2-1 2/4/5.1/7.1채널 오디오 구성하기 메인보드는 후면 패널에 2/4/5.1/7.1 채널 오디 오를 지원하는 6 개의 오디오 잭을 제공합니 Center/Subwoofer 다. 오른쪽 그림은 기본 오디오 잭 지정을 나 Line In Speaker Out 타냅니다. Rear Speaker Out Front Speaker Out 통합...
  • Page 84 확인란을 선택합니다. OK를 클릭하여 AC’97 기능성을 활성화합니다. AC’97 전면 패널 오디오 모듈을 사용할 때는 전면 또는 후면 패널 오디오 연결에 서 오디오 신호를 얻을 수 있지만 둘 다에서 동시에 얻을 수는 없습니다. GA-MA770-DS3/S3 메인보드 - 84 -...

  • Page 85: S/Pdif 입출력 케이블 (선택) 설치하기

    5-2-2 S/PDIF 입출력 (선택) 설치하기 S/PDIF 입력 케이블은 S/PDIF 입력 기능을 제공합니다. 동축 S/PDIF 광 S/PDIF 입력 입력 S/PDIF 입력: S/PDIF 입력 잭은 오디오 처리를 위해 컴퓨터에 디지털 오디오 신호를 입력할 수 있게 합. S/PDIF입출력 설치하기: 단계 1: 먼저, 케이블 끝에 있는 커넥터를 메인보드의 SPDIF_IN 헤더에...
  • Page 86 S/PDIF 동축 케이블 S/PDIF 광 케이블 B. S/PDIF 출력 구성하기: DIGITAL섹션에서 도구 아이콘을 클릭하십시 오. S/PDIF In/Out Settings 대화 상자에서 출력 샘플 속도를 선택하고 출력 소스를 선택(또는 사용하지 않도록 설정)하십시오. OK를 클릭하 여 구성을 완료하십시오. GA-MA770-DS3/S3 메인보드 - 86 -...

  • Page 87: 마이크 녹음 구성하기

    5-2-3 마이크 녹음 구성하기 단계 1: 오디오 드라이버가 설치되었으면 시스템 트레 이에 Audio Manager 아이콘 이 나타납니다. 오디오 제어판에 액세스하려면 아이콘을 두 번 클릭합니다. 단계 2: 마이크를 후면 패널의 마이크 입력 잭(분홍색) 또는 전면 패널의 라인 입력 잭에 연결합니다. 그 다음에 마이크 기능성을 위해 잭을 구성합 니다.
  • Page 88 목록에서 Realtek HD Audio Input을 선택합니다. 그런 다음 녹음 사운드 레벨을 올바르게 설정 합니다. 녹음 사운드를 음소거하지 마십시오. 그렇지 않으면 방금 녹음한 것을 재생할 때 아무 소리도 들리지 않습니다. Mixer device 목록에서 Realtek HD Audio Input을 선택하십시오. 녹음 컨트롤 GA-MA770-DS3/S3 메인보드 - 88 -...

  • Page 89: 녹음기 사용하기

    단계 6: 마이크의 녹음 및 재생 사운드를 증가시키 려면 Master Volume의 Option으로 이동하여 Advanced Controls롤을 선택합니다. 볼륨 컨트 롤 옵션 (예: Front Green In, Front Pink In) 아래의 Advanced 버튼을 클릭합니다. Other Controls롤 필드에서 1 Microphone Boost 확인란을 선택합 니다. 단계...

  • Page 90: 문제 해결

    문제 해결 5-3-1 자주 물어 보는 질문 (FAQ) 메인보드에 대한 추가 FAQ 를 읽으려면 GIGABYTE 웹 사이트의 Support\Motherboard\FAQ 페 이 지로 이동하십시오. 질문: BIOS 셋업 프로그램에서 왜 일부 BIOS 옵션이 보이지 않습니까? 답변: BIOS 셋업 프로그램에서 일부 고급 옵션은 숨겨져 있습니다. POST 중에 <Delete> 키...

  • Page 91: 문제 해결 방법

    5-3-2 문제 해결 절차 시스템을 시작하는 동안 문제가 발생하면 아래 문제 해결 절차에 따라 문제를 해결하십 시오. 시작 전원을 끕니다. 주변 장치, 연결 케이블 및 전원 코드를 모두 제거합니다. 메인보드가 섀시나 기타 금속 물체와 접촉하여 단 예 단락을 격리시 킵니다. 락되었는지...
  • Page 92 팅하여 장치가 작동하는지 확인하십시오. 습니다 끝 위의 절차를 통해 문제를 해결할 수 없다면 구매처나 지역 판매점에 도움을 요청하십시오. 또는 Support\Technical Service Zone 페이지로 이동하여 질문을 제출하십시오. 당사 고객 서비스 직원이 가능한 한 빨리 연락을 드릴 것입니다. GA-MA770-DS3/S3 메인보드 - 92 -...

  • Page 93: 규정 선언

    다음 정보를 제공합니다. 유해물질 제한 (RoHS) 지침 선언 GIGABYTE 제품에는 유해 물질 (Cd, Pb, Hg, Cr+6, PBDE 및 PBB) 이 들어 있지 않으며 이러한 물질로부터 안전합니다. 부품 및 구성 요소는 RoHS 요구 사항을 충족하기 위해 엄선하였 습니다. 그 밖에 GIGABYTE에서는 국제적으로 금지된 독성 화학물질을 사용하지 않는 제...

  • Page 94: China Rohs

    의 폐기를 위해 매립토의 사용을 최소화하며, 잠재적으로 유해한 물질이 환경으로 배출되 지 않고 적절히 폐기됨으로써 일반적으로 삶의 질을 높일 수 있습니다. 중국의 유해물질 제한 표 다음 표는 중국의 유해물질 제한 (China RoHS) 요구 사항을 준수한 내용을 기록한 표입니 다. GA-MA770-DS3/S3 메인보드 - 94 -...
  • Page 95 - 95 - 부록...
  • Page 96 GA-MA770-DS3/S3 메인보드 - 96 -...
  • Page 97 - 97 - 부록...
  • Page 98 GA-MA770-DS3/S3 메인보드 - 98 -...
  • Page 99 선양 기술 지원: 전화: +86-24-83992901 http://rma.gigabyte-usa.com 팩스: +86-24-83992909 웹 주소: http://www.gigabyte.com.mx  인도  싱가포르 GIGABYTE TECHNOLOGY (INDIA) LIMITED GIGA-BYTE SINGAPORE PTE. LTD. 웹 주소: http://www.gigabyte.in 웹 주소: http://www.gigabyte.sg  사우디아라비아  태국 웹 주소: http://www.gigabyte.com.sa 웹 주소: http://th.giga-byte.com  오스트레일리아...
  • Page 100 웹 주소: http://www.giga-byte.es in SERBIA & MONTENEGRO 웹 주소: http://www.gigabyte.co.yu  체코 Representative Office Of GIGA-BYTE Technology Co., GIGABYTE 웹 사이트로 이동할 수 있습니다. 웹 Ltd. in CZECH REPUBLIC 사이트 오른쪽 위 모서리에 있는 언어 목록에서 웹 주소: http://www.gigabyte.cz 사용자 언어를 선택하십시오.
