Jasco 46561 Manual

MADE IN CHINA/FABRIQUÉ EN CHINE/HECHO EN CHINA
All brand names shown are trademarks of their
respective owners.
DISTRIBUTED BY JASCO PRODUCTS COMPANY LLC,
Tous les noms de marque illustrés sont des
10 E. MEMORIAL RD., OKLAHOMA CITY, OK 73114.
marques de commerce de leurs propriétaires
©JASCO 2019 | 46561 | AS2006 | 04/03/19 v1
respectifs.
Todas las marcas que aparecen aquí son marcas
registradas de sus respectivos dueños.
1.
Tools you will need
2.
CC
*
*
The add-on switch takes the BB. Neutral (White)
characteristics of the primary CC. Ground (Green/Bare)
DD. Traveler (Red/Other)
Z-Wave switch. Refer to the
primary switch's manual for
instructions.
MANUAL • MANUEL •

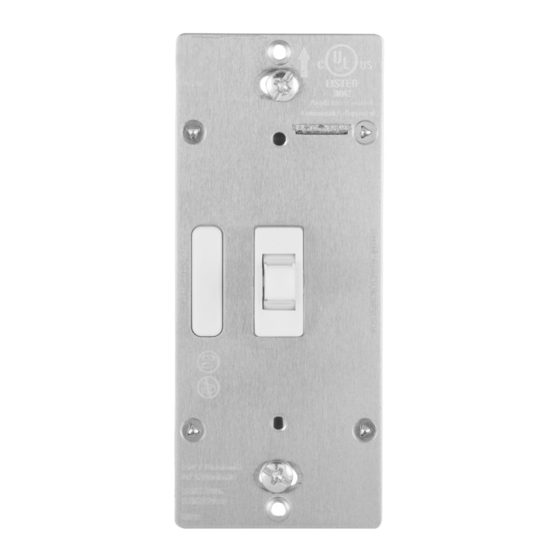

In-Wall
Add-on Switch
Montage mural
Interrupteur
supplémentaire
Interruptor auxiliar
de pared
Convert any smart control* to a multi-location switch
*For a list of compatible devices, visit ezzwave.com
Smart Control Add-on Switches
To purchase an add-on switch or for more
details, visit ezaddonswitch.com.
Each smart control supports
up to 4 add-on switches
ezaddonswitch.com
Purchase additional items at
EZzwave.com, EZzigbee.com or visit your local retailer.
In-Wall Plug-in
Smart Dimmers Smart Dimmers
In-Wall Motion Plug-in
Switch or Dimmer Smart Switches
Enbrighten In-Wall
Smart LED Bulb Smart Fan Control
ezzwave.com
Z-Wave Certified Wireless Lighting Control
®
Direct Wire, Portable In-Wall
Certifié Z-Wave Commande d'éclairage sans fil
®
40A Outdoor Smart Multi Tamper-Resistant
Control inalámbrico para iluminación certificado por Z-Wave ®
Smart Switch Sensor Smart Outlet
OR
OR
DD
Line Switch
(Primary Switch)
BB
D
GROUND
F
E
T2
T1
C B
JUMPER
LINE
From Breaker Box
WARNING — SHOCK HAZARD
Turn OFF the power to the branch circuit for the switch and lighting fixture at the service
panel. All wiring connections must be made with the POWER OFF to avoid personal injury
and/or damage to the switch. This device is intended for installation in accordance with
the National Electric Code and local regulations in the United States or the Canadian
Electrical Code and local regulations in Canada. If you are unsure or uncomfortable about
performing this installation, consult a qualified electrician.
IMPORTANT!
3-way switches can be wired in different ways. These instructions explain the most common
method. If you have difficulty with the instructions or your home wiring, contact a licensed
electrician for assistance.
1. Shut off power to the circuit at circuit breaker or fuse box.
IMPORTANT! Verify power is OFF to switch box before continuing.
2. Remove both wallplates.
3. Remove the switch mounting screws.
4. Carefully remove the switch from each switch box location. DO NOT disconnect the
wires yet.
5. Identify switch connected to fuse box. This is the "line switch." Label wire connected to
common terminal, "LINE."
6. Identify switch connected to lighting/fixture. This is the "load switch." Label wire
connected to common terminal, "LOAD."
DO NOT RETURN THIS
MANUAL
PRODUCT TO THE STORE
STOP
NE RETOURNEZ PAS
CE PRODUIT AU MAGASIN
NO DEVUELVA ESTE
PRODUCTO A LA TIENDA
If you have any problems or questions, contact our U.S.-based Consumer Care at
1-800-654-8483, option 1, Monday–Friday, 7AM–8PM CST.
For the most up-to-date product support, accessories, electronic (PDF)
format manuals and more, visit www.byjasco.com/support.
• No user-serviceable parts in this unit.
Si vous avez des problèmes ou des questions, communiquez avec notre
équipe de soutien technique au 1-800-654-8483, option 1, du lundi au vendredi,
46561
de 7 h à 20 h (HNC).
AS2006
Pour le soutien relatif aux produits le plus à jour, les accessoires, les manuels en
READ IT OR WATCH IT format électronique (PDF) et plus encore, visitez le site www.byjasco.com/support.
• Aucune des pièces de ce dispositif ne peut être réparée par l'utilisateur.
Si tiene problemas o dudas, comuníquese con nuestro equipo
técnico al número 1-800-654-8483, opción 1, de lunes a viernes,
de 7 a.m. a 8 p.m., hora estándar del centro (CST).
Para recibir el soporte técnico más actualizado sobre productos, accesorios,
manuales en formato digital (PDF), entre otros, visite www.byjasco.com/support.
Read instructions or watch easy-to-follow video.
• Esta unidad no contiene piezas que el usuario pueda reparar.
Scan QR code or visit https://goo.gl/rMxGK3.
WARNING
RISK OF FIRE
RISK OF ELECTRICAL SHOCK
RISK OF BURNS
CONTROLLING APPLIANCES
CAUTION:
DO NOT EXCEED RATINGS
DO NOT USE TO CONTROL ANY DEVICE
WHERE UNINTENDED OPERATION COULD
CAUSE UNSAFE CONDITIONS (HEAT LAMP,
SUN LAMP, ETC.)
DO NOT USE TO CONTROL RECEPTACLES
FOR INDOOR USE ONLY
AVERTISSEMENT
RISQUE D'INCENDIE
RISQUE DE CHOC ÉLECTRIQUE
RISQUE DE BRÛLURES
COMMANDE DES APPAREILS
ATTENTION:
UTILISER SEULEMENT POUR COMMANDER
LES AMPOULES À DEL ET FLUOCOMPACTES À
INCANDESCENCE OU À INTENSITÉ RÉGLABLE
NE PAS DÉPASSER LES CARACTÉRISTIQUES
NOMINALES
NE PAS UTILISER POUR COMMANDER
DES APPAREILS POUR LESQUELS UN
FONCTIONNEMENT IMPRÉVU POURRAIT
ENTRAÎNER DES CONDITIONS DANGEREUSES
(LAMPE À RAYONS INFRAROUGES, LAMPE
SOLAIRE, ETC.)
NE PAS UTILISER POUR COMMANDER LES
PRISES DE COURANT
POUR UTILISATION INTÉRIEURE UNIQUEMENT
In-Wall
Add-on Switches
In-Wall
Smart Switches
Scan to view
installation guide
Hinge Pin
Balayez ce code pour
Smart Door Sensor
consulter le guide
d'installation.
Escanear para ver
la guía de instalación
14319
Plug-in
ZW4003
Outdoor Smart
Switch
Line
Switch
COMMON
Jasco-branded Switch
Out to Load Switch Out to Light (Load)
T1
T2
A AA
LOAD
In from Line Switch
Observe important wiring information
IMPORTANT! This add-on switch is rated for and intended to only be used with
copper wire.
Wire gauge requirements
Use 14AWG or larger wires suitable for at least 80°C for supplying line (hot), load, neutral,
ground and traveler connections.
Wire strip length
Attach using the enclosure's holes, strip insulation 5/8in. (16mm).
UL specifies the tightening torque for the screws is 14Kgf-cm (12lbf-in).
Switch connected to fuse box "line switch"
Replacing standard switch with Jasco Z-Wave primary switch
1. Disconnect all wires on existing switch.
2. Locate neutral wires found inside switch box. These are typically a bundle of white wires
in the back of the box. Remove wire nut securing them (A).
3. Locate jumper wire included in packaging of primary switch. Connect with neutral wires
and secure with wire nut (A).
4. Connect opposite end of jumper wire to NEUTRAL terminal on Z-Wave primary switch (B).
5. Connect wire labeled "LINE" to one of the LINE/LOAD terminals on Z-Wave primary
switch (C).
6. Connect ground wire (bare/copper/green) to GROUND terminal on Z-Wave primary
switch (D).
7. Connect one of the two remaining wires (T1) to the other LINE/LOAD terminal on Z-Wave
primary switch (E). Write down the color of the wire. You will need this when installing the
add-on switch.
8. Connect the remaining wire (T2) to TRAVELER terminal on the Z-Wave primary switch (F).
WARRANTY
Jasco Products Company warrants this product to be free from manufacturing defects for two
years from the original date of consumer purchase. This warranty is limited to the repair or
replacement of this product only and does not extend to consequential or incidental damage to
other products that may be used with this product. This warranty is in lieu of all other warranties,
expressed or implied. Some states do not allow limitations on how long an implied warranty lasts
or permit the exclusion or limitation of incidental or consequential damage, so the above
limitations may not apply to you. This warranty gives you specific rights, and you may also have
other rights which vary from state to state. Please contact our U.S.-based Consumer Care at
1-800-654-8483 (option 1) between 7AM – 8PM CST or www.byjasco.com if the unit should
prove defective within the warranty period.
GARANTIE
Jasco Products Company garantit que ce produit est exempt de tout défaut de fabrication pour
une période de deux ans à compter de la date de l'achat original par l'acheteur. Cette garantie
se limite exclusivement à la réparation ou au remplacement de ce produit et n'est pas applicable
aux dommages indirects ou accessoires survenus sur d'autres produits utilisés avec ce produit.
Cette garantie se substitue à toute autre garantie expresse ou implicite. Certains États ne
permettent pas de restrictions quant à la durée d'une garantie implicite ou permettent l'exclusion
ou la limitation des dommages indirects et accessoires; il se peut, par conséquent, que cette
garantie ne s'applique pas dans votre cas. Cette garantie vous confère des droits juridiques
précis; vous pouvez jouir d'autres droits qui peuvent varier d'un État à l'autre. Veuillez
communiquer avec le service à la clientèle au 1-800-654-8483 (option 1) entre 7 h et 20 h
(heure normale du Centre) ou www.byjasco.com si l'appareil s'avère défaillant au cours de la
période de garantie.
GARANTÍA
Jasco Products Company garantiza que este producto está libre de defectos de fabricación
durante un periodo de dos años a partir de la fecha original de compra por parte del
consumidor. Esta garantía se limita a la reparación o sustitución de este producto solamente y
no se extiende a daños derivados o accidentales causados a otros productos que se usen con
esta unidad. Esa garantía remplaza a todas las demás garantías expresas o implícitas. Algunos
estados no autorizan limitaciones en cuanto a la duración de una garantía implícita ni permiten
la exclusión o limitación por daños accidentales o derivados; por lo tanto, puede que las
anteriores limitaciones no apliquen en su caso. Esta garantía le da a usted derechos
específicos, y otros que usted puede tener y que varían según el estado en el que usted reside.
ADVERTENCIA
Si la unidad resultare defectuosa dentro del periodo de garantía, comuníquese por favor con
Atención al Cliente en el 1-800-654-8483 (opción 1) entre 7 y 20 h, Hora del Centro, o
RIESGO DE INCENDIO www.byjasco.com.
RIESGO DE DESCARGA ELÉCTRICA
RIESGO DE QUEMADURAS
Jasco Products Company LLC, Building B
CONTROL DE EQUIPOS
10 E. Memorial Rd. Oklahoma City, OK 73114.
ELECTRODOMÉSTICOS
PRECAUCIÓN:
USAR EXCLUSIVAMENTE PARA CONTROLAR
BOMBILLAS CFL/LED INCANDESCENTES O
ATENUABLES
NO SUPERE LOS VALORES NOMINALES
ELÉCTRICOS
SPECIFICATIONS
NO USAR PARA CONTROLAR DISPOSITIVOS AS2006
EN LOS QUE EL FUNCIONAMIENTO NO
Power: 120/277VAC, 60Hz
INTENCIONADO PODRÍA PROVOCAR
Operating Temperature Range: 32-104° F (0-40° C)
SITUACIONES PELIGROSAS (LÁMPARAS DE
For indoor use only
CALEFACCIÓN, LÁMPARAS SOLARES, ETC.)
Type 1 action
NO UTILICE PARA CONTROLAR
Specifications subject to change without notice due to continuing product improvement
TOMACORRIENTES
USE SOLAMENTE EN INTERIORES
SPÉCIFICATIONS
AS2006
Tension : 120/277VCA, 60Hz
NOT FOR USE WITH MEDICAL OR LIFE-
Plage de températures de fonctionnement : De 32 à 104° F (de 0 à 40° C)
SUPPORT EQUIPMENT
Utilisation intérieure uniquement
Z-WAVE ENABLED DEVICES SHOULD NEVER Intervention de type 1
BE USED TO SUPPLY POWER TO OR CONTROL
En raison d'améliorations continues du produit, les spécifications peuvent faire l'objet de
THE ON/OFF STATUS OF MEDICAL OR LIFE- changements sans préavis
SUPPORT EQUIPMENT.
ESPECIFICACIONES
AS2006
NE PAS UTILISER AVEC UN ÉQUIPEMENT
Alimentación : 120/277VAC, 60Hz
MÉDICAL OU DE SURVIE
Rango de temperatura de funcionamiento : 32-104° F (0-40° C)
LES DISPOSITIFS COMPATIBLES AVEC LA
Para espacios interiores solamente
TECHNOLOGIE Z-WAVE NE DEVRAIENT Acción de tipo 1
JAMAIS ÊTRE UTILISÉS POUR ALIMENTER
Especificaciones sujetas a cambio sin aviso debido a continuas mejoras del producto
OU COMMANDER LA MISE EN MARCHE OU
L'ARRÊT DE L'ÉQUIPEMENT MÉDICAL OU DE
SURVIE.
SE PROHÍBE SU EMPLEO EN
EQUIPO MÉDICO O EQUIPO PARA EL
IMPORTANT!
MANTENIMIENTO DE LAS FUNCIONES
VITALES
The Jasco Add-on Switch is not wireless enabled and must be used
LOS DISPOSITIVOS Z-WAVE NUNCA SE
exclusively with one of the Jasco wireless devices (Z-Wave, ZigBee
DEBEN USAR PARA SUMINISTRAR ENERGÍA
or Bluetooth). It is not designed for stand-alone use to control an
ELÉCTRICA AL EQUIPO MÉDICO O AL EQUIPO
PARA EL MANTENIMIENTO DE FUNCIONES
electrical load. It does not have wireless functionality and does not
VITALES, NI PARA CONTROLAR EL ESTADO
act as a repeater in your wireless control network
DE ENCENDIDO O APAGADO DE DICHOS
EQUIPOS.
IMPORTANT!
L'interrupteur supplémentaire n'est pas sans fil et doit être utilisé
exclusivement avec l'un des dispositifs sans fil Jasco (Z-Wave,
ZigBee ou Bluetooth). Il n'est pas conçu pour être utilisé de façon
autonome en vue de commander une charge électrique. Il n'est pas
équipé de la fonction sans fil et il ne joue pas le rôle de répétiteur
dans votre réseau de commande sans fil.
¡ IMPORTANTE!
El interruptor auxiliar no tiene funcionalidad inalámbrica y se debe
utilizar únicamente con uno de los dispositivos inalámbricos Jasco
(Z-Wave, ZigBee o Bluetooth). No ha sido diseñado para usarse
de manera separada para controlar una carga eléctrica. No tiene
funcionalidad inalámbrica y no funciona como repetidor en una red
de control inalámbrico.
Standard 3-Way Switch
Out to Load Switch
T1
T2
T1
GROUND
T2
NEUTRALS
LINE
From Breaker Box
Load Switch
(Add-on Switch)
CC
GROUND
DD
T2
BB
JUMPER
Insert wires into holes, do not
wrap wires around screws.
Do not remove screws.
Switch connected to lighting "load switch"
Replacing standard switch with Jasco Add-on Switch
1. Disconnect all wires on existing switch.
2. Locate neutral wires found inside switch box. These are typically a bundle of white wires
in the back of the box. Remove wire nut securing them (AA).
3. Locate jumper wire included in packaging of primary switch. Connect with neutral wires
and secure with wire nut (AA).
4. Connect opposite end of jumper wire to NEUTRAL terminal on Z-Wave Add-on Switch (BB).
5. Connect ground wire (bare/copper/green) to GROUND terminal on Z-Wave
Add-on Switch (CC).
6. Locate the same colored wire you wrote down in the switch box (T1). Using a wire nut,
secure it only to the wire you labeled "LOAD."
7. Connect the remaining wire to TRAVELER terminal on the Z-Wave Add-on Switch (DD).
This will be the same color as the wire connected to TRAVELER terminal on the Z-Wave
primary switch.
Attach switch to box
1. Place both switches into their respective switch boxes being careful not to
pinch or crush wires.
2. Secure each switch to the box using the supplied screws.
3. Mount each switch wallplate.
4. Reapply power to the circuit at fuse box or circuit breaker and test the system.
Out to Light (Load)
GROUND
Load
T1
Switch
NEUTRALS
COMMON
LOAD
T2
In from Line Switch
OR
OR
