Goobay 70299 User Manual

DE Betriebsanleitung

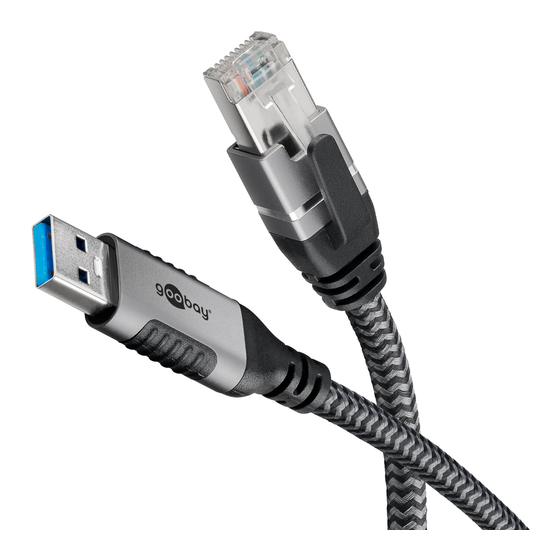

Ethernet-Kabel USB-A 3.0 auf RJ45
1 Sicherheitshinweise
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum
korrekten Gebrauch.
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor
Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfüg-
bar sein.
• Bewahren Sie die Betriebsanleitung auf.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte Son-
nen einstrahlung, Mikrowellen sowie Vibrationen und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen, Störun-
gen und anderen nicht durch die Begleitdokumentation behebbaren Problemen, an
Händler oder Hersteller.
Verletzungsgefahr durch Stolpern und Sturz.
• Installieren Sie das Produkt und die daran befestigten Geräte so, dass keine Per-
sonen oder Sachen z. B. durch Herabstürzen, Stolpern o. ä. verletzt oder beschä-
digt werden können.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeabsichtigte Be-
nutzung.
• Drehen oder biegen Sie das Produkt nicht im eingesteckten Zustand oder belas-
ten es auf andere Weise mechanisch.
2 Beschreibung und Funktion
2.1 Produkt
Das Ethernet-Kabel ermöglicht eine stabile, kabelgebundene Internetverbindung an
USB-A-Geräten ohne separaten Netzwerk-Anschluss.
○ Verbindung vom Computer zu einem kabelgebundenen Netzwerk
○ geeignet für Computer und Smart Devices mit USB-A-Buchsen
2.2 Lieferumfang
Ethernet-Kabel USB-A 3.0 auf RJ45, Betriebsanleitung

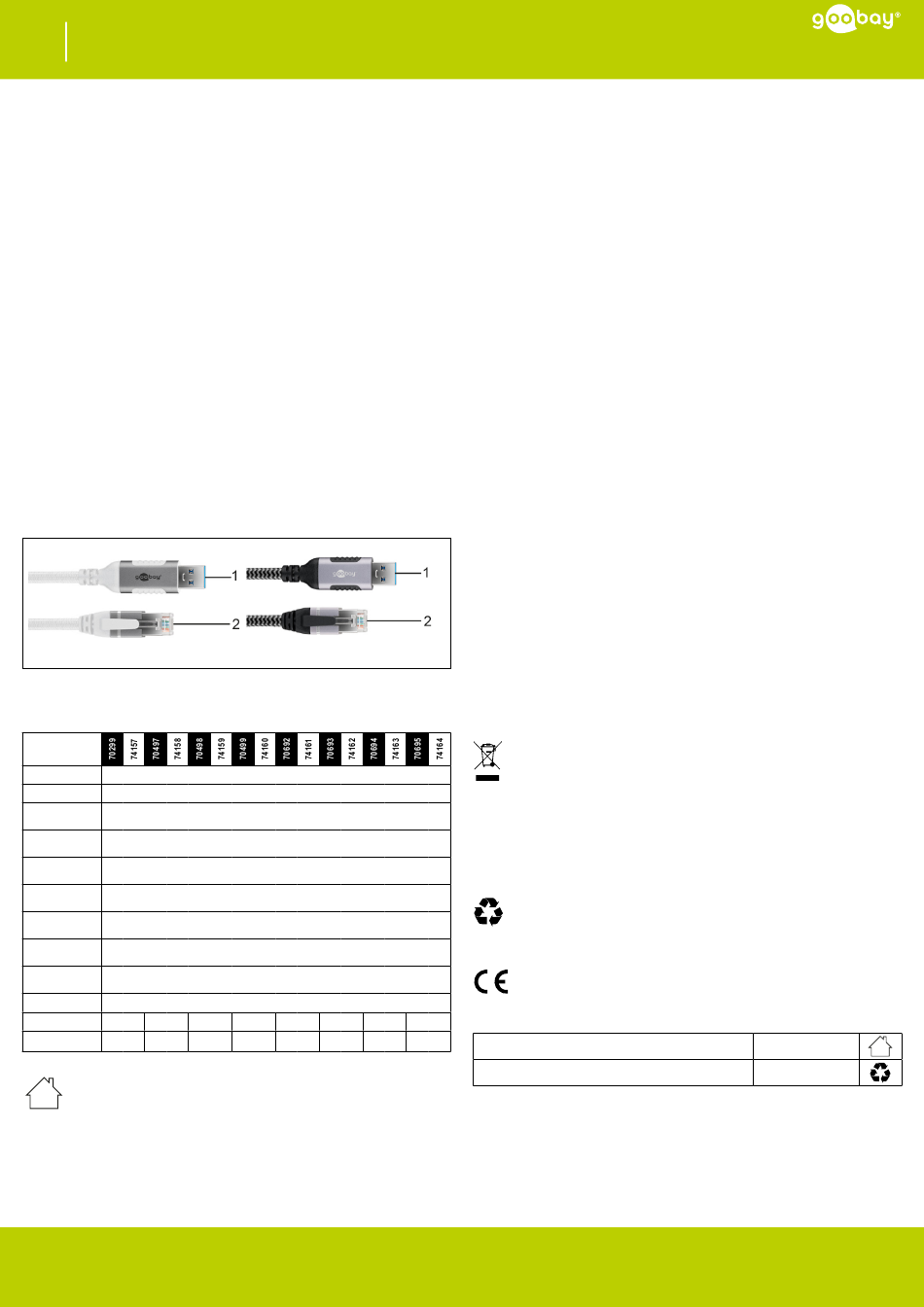

2.3 Bedienelemente
1 USB-A 3.0-Stecker
2.4 Technische Daten
Art. Nummer
Anschluss 1
Anschluss 2
Datenübertra-
gungsrate
Anzahl
Schirmungen
Schirmungs-
klasse
Material
Schirmung
Material
Kontakte
Material Mantel/
Gehäuse
Material
Kabelmantel
Kabel
Gewicht (g) 71 80
Kabellänge (m) 1 1,5
3 Bestimmungsgemäßer Gebrauch
Dieses Produkt ist ausschließlich für den privaten Gebrauch und den dafür
vorgesehenen Zweck geeignet. Dieses Produkt ist nicht für den gewerblichen
Gebrauch bestimmt. Eine andere als in Kapitel „Beschreibung und Funktion"
bzw. in den "Sicherheitshinweisen" beschriebene Verwendung ist nicht
gestattet. Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise
kann zu schweren Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwendenden Geräte und stellen
Sie die Kompatibilität sicher.
REV2024-04-18
V1.0alw
Änderungen und Irrtümer vorbehalten.
2 RJ45-Stecker
RJ45-Stecker (8P8C)
USB-A-3.0-Stecker
1 Gbit/s
1
FTP
Aluminiumfolie
vernickelt
PVC/PE
Baumwolle
CAT 6
97,6 131 203,8 303
2 3 5 7,5
70299, 70497, 70498, 70499, 70692, 70693, 70694, 70695,
74157, 74158, 74159, 74160, 74161, 74162, 74163, 74164.
5 Anschluss und Bedienung
5.1 Anschluss
1. Stecken Sie den RJ45-Stecker (2) des Ethernet-Kabels in ein Netzwerkgerät
(z. B. HUB, Router, Switch).
2. Stecken Sie den USB-A-Stecker (1) des Ethernet-Kabels in eine USB-A-Buchse
ihres Notebooks/PCs.
5.2 Installation und Einstellungen unter Windows
Dieses Produkt benötigt keinen Treiber für die Installation. Wenn die Verbindung
mit dem PC hergestellt ist, wird die Installation automatisch gestartet. Das Gerät
wird im „Gerätemanager" angezeigt, wenn die Installation abgeschlossen ist.
5.2.1 Automatische Einstellung der IP-Adresse
1. Klicken Sie nach der Installation auf „Systemsteuerungl / Netzwerk und Internet /
Netzwerk- und Freigabecenter", um die neue Internetverbindung anzuzeigen.
Wenn das Netzwerk die IP-Adresse erhalten hat, können Sie eine Verbindung zum
Netzwerk herstellen.
5.2.2 Manuelle Zuweisung der IP-Adresse
1. Klicken Sie auf die neue Internetverbindung.
Ein neues Fenster öffnet sich.
2. Klicken Sie auf „Eigenschaften".
3. Klicken Sie auf „Internet Protocol Version 4 (TCP/IPv4)".
4. Wählen Sie „Folgende IP Adresse verwenden" und geben Sie die IP-Adresse
ein.
5. Wählen Sie „Folgende DNS-Server-Adressen verwenden" und geben Sie die
DNS-Adresse ein.
5.3 Installation und Einstellungen unter Mac OS
Dieses Produkt verfügt unter MAC OS über einen Plug & Play-Anschluss.
5.3.1 Automatische Einstellung der IP-Adresse
Wenn das Produkt angeschlossen und erkannt wurde, erscheint es unter
„Systemeinstellungen / Netzwerk".
5.3.2 Manuelle Zuweisung der IP-Adresse
1. Wählen Sie das Produkt im Menü „Netzwerk" aus.
2. Klicken Sie auf „Weitere Optionen".
3. Klicken Sie auf „TCP/IP".
4. Wählen Sie im Feld „IPv4 konfigurieren" die Option „DHCP mit manueller Adres-
se verwenden" und geben Sie die IP-Adresse ein.
6 Wartung, Pflege, Lagerung und Transport
Das Produkt ist wartungsfrei.
ACHTUNG!
• Verwenden Sie zum Reinigen nur ein trockenes und weiches Tuch.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung.
• Lagern Sie das Produkt kühl und trocken.
• Heben Sie die Originalverpackung für den Transport auf.
7 Entsorgungshinweise
7.1 Produkt
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE
Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen
getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige
und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und
Umwelt nachhaltig schädigen können.Sie sind als Verbraucher nach dem Elektrogesetz
(ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer
an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstel-
len kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das
Symbol auf dem Produkt, der Betriebsanleitung und/oder der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
7.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen entsorgt
werden - Papier in der Papiertonne, Kunststoffe im gelben Sack und Glas im
Altglas-Container.
DE4535302615620
8 EU-Konformitätserklärung
Mit dem CE-Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic
GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien
der europäischen Bestimmungen erfüllt.
9 Verwendete Symbole
440 870
10 15
Nur zur Verwendung im Innenbereich
Recycling
