DE Betriebsanleitung | User manual

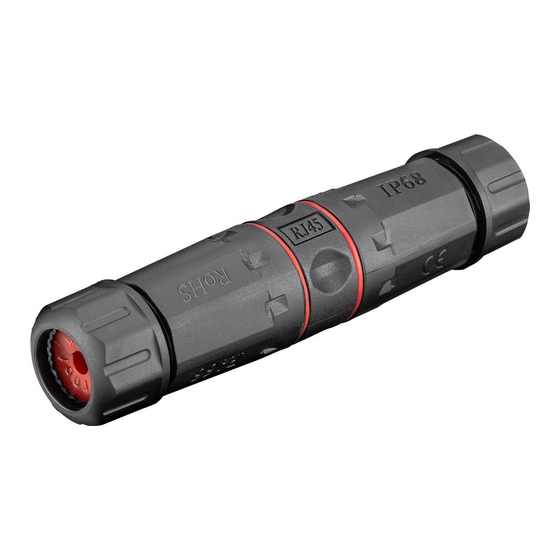

Outdoor (IP68) Netzwerkkabel-Verbinder
EN
Technische Daten / Technical data
Modell 44414
For Cable type CAT 6A
For wire cross-section (AWG)
For conductor diameter (mm)
Stranded wire: 7 x 0.16 - 7 x 0.20
Suitable for cable diameter (mm)
Shielding class
Suitable for
Rated Voltage (V RMS)
Rated current (A)
Contact resistance (mΩ)
Insulation resistance (MΩ)
Dielectric strength (V RMS)
Protection level
Operating temperature (°C)
Storage temperature (°C)
Hosuing colour
Dimensions (Ø x l ) [mm]
Net weight (g)
1 Sicherheitshinweise
1.1 Allgemein
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk-
tes verfügbar sein.
• Modifizieren Sie Produkt und Zubehör nicht.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem
Zustand.
REV2019-07-10
V1.0 ss
Änderungen vorbehalten. | Subject to change without notice.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen,
Störungen und anderen nicht durch die Begleitdokumentation behebba-
ren Problemen, an den Händler oder Hersteller.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-
sichtigte Benutzung.
2 Beschreibung und Funktion
2.1 Produkt
Der Kabelverbinder für den Außenbereich ist, abhängig vom Modell, ausgelegt für
eine 8-adrige Verbindung, Verlängerung, Reparatur oder Umverlegung von CAT6
bzw. CAT 6A- Netzwerk-Kabeln.
• Einfachste Konfektionierung ohne Spezialwerkzeuge
• Zugentlastung im Gehäuse integriert
2.2 Produktteile / Lieferumfang
Nr. Beschreibung
1 LSA-Modul - geschirmt
(Modell 44414 + 44417)
2 Adernmanager
44417 44415 44416
3 Kabelbinder
CAT 6 CAT 6A
4 Überwurfmutter
Solid wire: 22 - 26
5 Wasserdichter Verschlussstopfen blau
Solid wire: 0.48 - 0.65 (Modell 44414 + 44417)
6 Anschlusstülle mit Schraubaufsatz
5.0 - 7.5
7 Silikon-Dichtring blau (Modell 44414 + 44417)
STP UTP
8 Verbindungsmodul
PoE acc. to IEEE 802.3AT
9 Wasserdichter Verschlussstopfen rot
125 (Modell 44415 + 44416)
1.5 10 Silikon-Dichtring rot (Modell 44415 + 44416)
11 LSA-Modul - ungeschirmt
max. 100
(Modell 44415 + 44416)
min. 1000 @ 500 V
12 Bedienungsanleitung
750 @ 60 Hz, 1 minute
3 Bestimmungsgemäßer Gebrauch
IP 68
Eine andere Verwendung als in Kapitel „Beschreibung und Funktion" bzw. in den
-5 ~ +40
„Sicherheitshinweisen" beschrieben, ist nicht zugelassen. Das Nichtbeachten und
Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schwe-
-40 ~ +85
ren Unfällen und Schäden an Personen und Sachen führen.
IP68:
black Dieses Produkt ist staubdicht gegen Berührung und gegen dauerhaftes
Eintauchen in Wasser geschützt.
28.0 x 121.5
4 Montage
71.5 54.5
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.
2. Führen Sie das 1. anzuschließende Kabelende durch die Überwurf-
mutter (4), den wasserdichten Verschlussstopfen (5 / 9 - je nach Modell)
die Anschlusstülle mit Schraubaufsatz (6) und dem angeschraubten
Verbindungsmodul (8). Siehe Abb. 1.
| Outdoor (IP68) LAN cable connector
Anzahl (Stk.)
- 1 -
Die Aufschrift „Waterproof" des wasserdichten Verschlussstopfens muss nach
außen zeigen.
3. Verfahren Sie mit dem 2. anzuschließenden Kabelende ebenso.
4. Isolieren Sie 30 mm vom Kabelmantel ab.
Modell 44414 + 44417:
5.
a) Schlagen Sie das Geflecht auf den Kabelmantel um.
b) Schneiden Sie die um die Adernpaare gewickelte Aluminiumfolie auf.
5. Modell 44415 + 44416:
a) Wickeln Sie Folie zur Schirmung um das Kabel.
b) Wickeln Sie dann den Erdungsdraht um die Folie. Abb. 2.
1x
6. Entdrillen Sie die Adernpaare.
7. Schieben Sie die Adern entpsprechend der Farbkennzeichnung in die
2x
dazgehörigen Steckplätze am Adernmanager (2).
8. Schneiden Sie die überhängenden Adernenden am Adernmanager bün-
2x
dig ab. Abb. 3.
2x
2x
2x
2x
9. Drücken Sie das Kabel mit dem Adernmanager in das LSA-Modul (1 / 11
1x
je nach Modell).
10. Schließen Sie die Abdeckung des LSA-Moduls.Abb. 4.
2x
11. Modell 44415 + 44417: Vergewissern Sie sich, dass das Erdungskabel
richtig mit dem Erdungsclip des Adernmanagers kontaktiert ist. Abb. 4.
2x
12. Fixieren Sie das Kabel zusätzlich mit dem Kabelbinder am Erdungsclip
des LSA-Moduls. Abb. 5.
13. Wiederholen Sie mit dem 2. Anschlusskabel die Schritte 4 - 12.
1x
1x
14. Schieben Sie das Anschlussstück des 1. Kabelendes mit dem ange-
schraubten Verbindungsmodul über das LSA-Modul.
15. Schieben Sie das Anschlussstück des 2. Kabels über das LSA-Modul
und verchrauben Sie es mit dem Verbindungsmodul. Abb. 7.
16. Schieben Sie auf beiden Seiten den wasserdichten Verschlussstopfen
bündig in den Schraubaufsatz des Anschlussstückes.
Die Aufschrift „waterproof" ist noch zu sehen.
17. Schrauben Sie die Überwurfmuttern fest auf die Anschlusstücke.
18. Überprüfen Sie, ob die wasserdichten Verschlussstopfen die Kabel eng
umschließen.
44414, 44415,
44416, 44417
