Goobay 56589 User Manual

DE
Betriebsanleitung
USB 2.0 HighSpeed Kabel zu USB-C™ Adapterkabel
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch
lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
• Technische Daten aller zu verwendenden Geräte vergleichen
um Kompatibilität sicher zu stellen.
• Defekte Produkte nicht selbst reparieren, sondern an den
Händler oder Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonnen-
einstrahlung sowie Vibrationen und mechanischen Druck
vermeiden.
• Im eingesteckten Zustand nicht drehen, biegen oder anders
mechanisch belasten.
• Nur im Trockenen verwenden.
• Verletzungsgefahr durch Stolpern und Sturz
• Massekurzschluss - Am Produkt angeschlossene Geräte
NICHT über andere Schnittstellen gleichzeitig am Fahrzeug
anschließen.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkt
Dieses Produkt ist ein Adapterkabel zum Anschluss von PDA, Modem oder
seriellen Geräten an den PC.
Es unterstützt serielle Anwendungen, Remote-Wake-up und Power-Management-
Funktionen. Der USB-C™-Stecker beidseitig verwendbar.

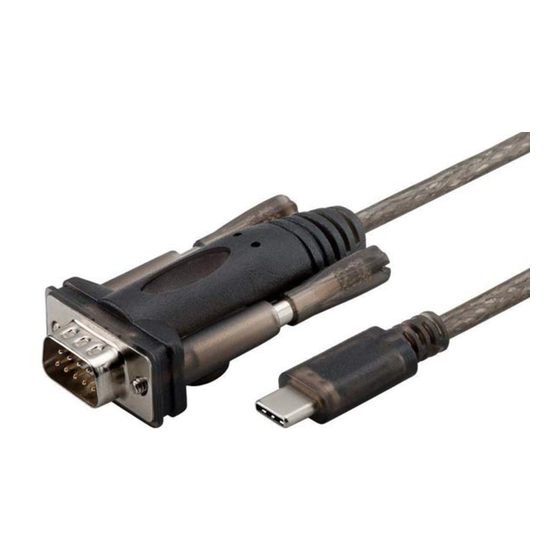

Fig. 1: Produkt
2.2 Technische Daten
Artikelnummer
Anschlüsse
Kabellänge (m)
Kabeltyp
unterstützte Betriebssysteme
max. Datenübertragungsrate (kb/s)
Maße (mm)
Gewicht (kg)
Tab. 1: Technische Daten
2.3 Lieferumfang
Adapterkabel, Treiber-CD-ROM, Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Anschluss und Verlegung
Stolpergefahr
• Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
1. Verbinden Sie Ihr serielles Gerät mit der RS232-Schnittstelle
des Produktes.
2. Stecken Sie den USB-Stecker des Produktes in eine USB-
Buchse Ihres PCs.
REV2016-07-29
V1.1
56589
D-SUB/RS-232-Stecker (9-polig),
USB-C™-Stecker
~1.50
Rundkabel
Windows ME/2000/XP/Server 2003/
Vista/Server 2008/Win 7 (32/64-bit),
Mac OS 10.x
250
33 x 15 x 1500
0.085
5 Installation
1. Installieren Sie die mitgelieferte Treiber-Software auf Ihrem
PC, sofern nötig.
2. Folgen Sie den Bildschirmanweisungen.
Die Menüsprache ist nicht in deutsch verfügbar.
6 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen
verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Originalverpackung für den Transport aufheben und verwenden.
7 Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
8 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische
und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Ver-
kaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurück-
zugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem
Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmun-
gen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
9 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
- 1 -
56589
, eine registrierte Marke der
®
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
