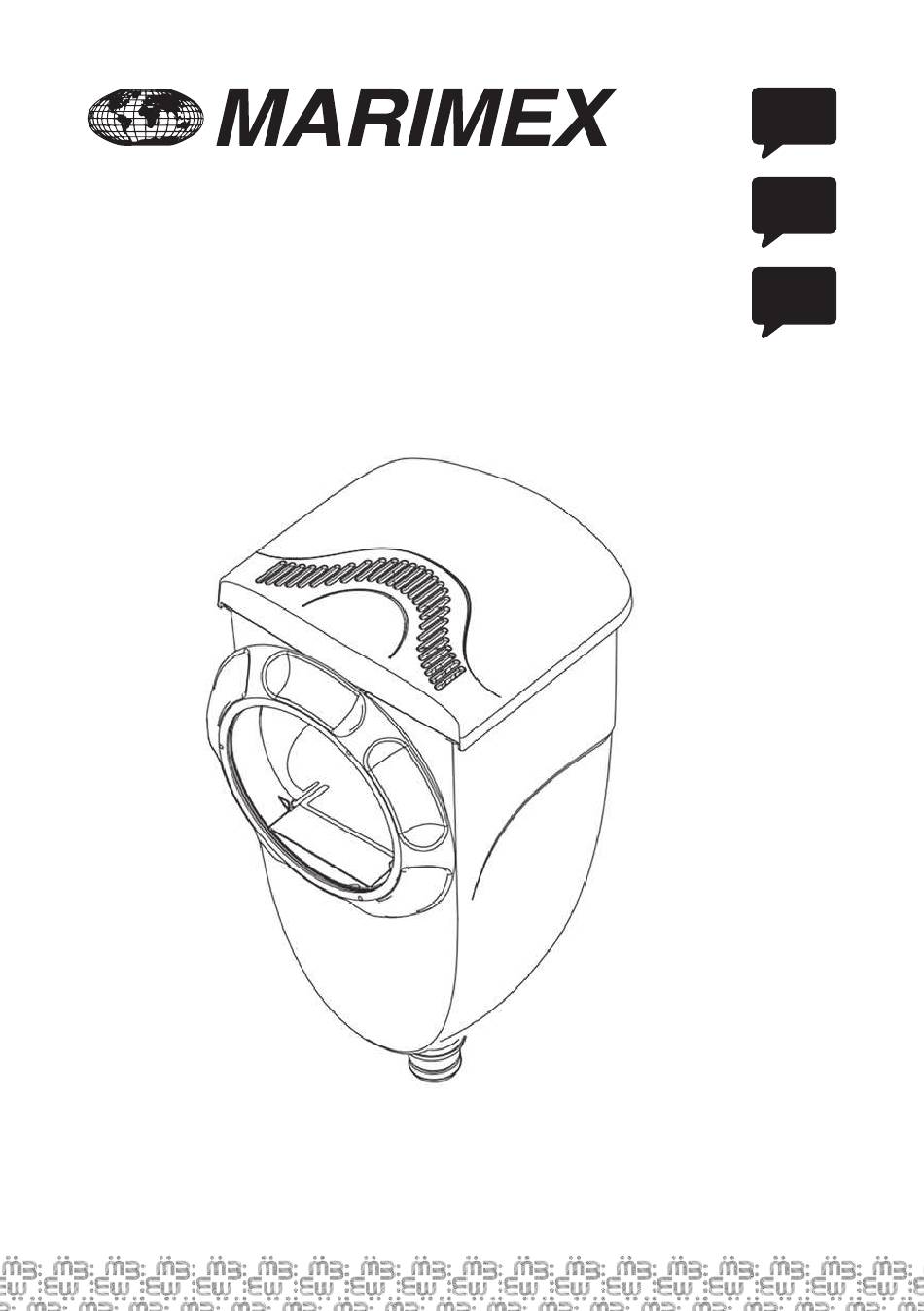

- Page 1 Skimmer SFX pro nadzemní bazény Návod k montáži...
- Page 2 Skimmer SFX pro nadzemní bazény Návod k montáži Upozornění Podle níže uvedených obrázků a seznamu dílů se přesvědčte, že uvnitř skimmeru nechybí žádné díly. Pokud nějaký díl chybí, kontaktujte zákaznický servis. SEZNAM DÍLŮ 5 KOŠ SKIMMERU 1 HORNÍ KRYT 6 ZÁTKA VODY (pouze pro servis) 2 OCHRANNÁ...
-
Page 3: Návod K Montáži
NÁVOD K MONTÁŽI • Před montáží skimmeru SFX na bazén a filtraci si pečlivě přečtěte všechny pokyny. • Zkontrolujte všechny díly potřebné k montáži. • Při následné instalaci postupujte podle níže uvedených obrázků a postupů. POZNÁMKA • Skimmer nainstalujte na bazén, ještě před napuštěním vodou. • Ujistěte se, že je bazénová fólie rovná bez zvlněných míst, jinak může dojít k poškození... - Page 4 3. Klapka je předem nainstalována uvnitř těla skimmeru . Pro upevnění nebo opětovnou instalaci zacvakněte kolíky klapky do otočných drážek, jeden po druhém. a) Zasuňte jeden kolík klapky do jednoho otvoru. Zatlačte dovnitř Zatlačte sem b) Zatlačením zajistěte spojení. c) Postup opakujte i pro druhý kolík. 4. ...
- Page 5 5. Pokud váš skimmer obsahuje vratnou trysku, podívejte se na níže uvedený obrázek, abyste ji správně nainstalovali. Ujistěte se, že je každý díl přesně umístěn. Vně bazénu Těsnění (černé) 90°koleno Vratná Těsnící tryska Hadicová Těsnící kroužek se závitem spona kroužek Uvnitř Hadicová...
- Page 6 7. Naplňte vodu na správný limit, zapojte výstup a užívejte si čistou vodu v bazénu. Hladina vody Hladina max. Hladina min. Před servisem filtrace 1. Vypněte filtraci a odpojte ji ze zásuvky. 2. Zablokujte průtok vody: a. Odšroubujte a sejměte RF pojistný kroužek a RF rozdělovač (na vratné trysce). Poté...
-
Page 7: Průvodce Odstraňováním Problémů
Nesprávná instalace. v postupu instalace. Ujistěte se, že vložka není zachycena v drážce závitu. Zašroubujte a utěsněte O-kroužek co nejtěsněji. 4. NÍZKÝ Příliš mnoho listů nebo Odstraňte listí nebo nečistoty PRŮTOK znečištění koše. na koši. VODY Kontakty www.marimex.cz Zákaznické centrum tel.: 261 222 111 e-mail: shop@marimex.cz... - Page 8 Skimmer SFX pre nadzemné bazény Návod na montáž Upozornění Podľa nižšie uvedených obrázkov a zoznamu dielov sa presvedčte, že vo vnútri skimmeru nechýbajú žiadne diely. Ak nejaký diel chýba, kontaktujte zákaznícky servis. ZOZNAM DIELOV 5 KÔŠ SKIMMERU 1 HORNÝ KRYT 6 ZÁTKA VODY (len pre servis) 2 OCHRANNÁ...
-
Page 9: Návod Na Montáž
NÁVOD NA MONTÁŽ • Pred montážou skimmera SFX na bazén a filtráciu si starostlivo prečítajte všetky pokyny. • Skontrolujte všetky diely potrebné na montáž. • Pri následnej inštalácii postupujte podľa nižšie uvedených obrázkov a postupov. POZNÁMKA • Skimmer nainštalujte na bazén ešte pred napustením vodou. • Uistite sa, že je bazénová fólia rovná bez zvlnených miest, inak môže dôjsť k poškodeniu a prípadnému úniku vody. - Page 10 3. Klapka je vopred nainštalovaná vo vnútri tela skimmera . Pre upevnenie alebo opätovnú inštaláciu zacvaknite kolíky klapky do otočných drážok, jeden po druhom. a) Zasuňte jeden kolík klapky do jedného otvoru. Zatlačte dovnútra Zatlačte sem b) Zatlačením zaistite spojenie. c) Postup opakujte aj pre druhý...
- Page 11 5. Pokiaľ váš skimmer obsahuje vratnú trysku, pozrite sa na nižšie uvedený obrázok, aby ste ju správne nainštalovali. Uistite sa, že je každý diel presne umiestnený. Z vonkajšej strany bazéna Tesnenie (čierne) 90°koleno Vratná Tesniaci tryska Hadicová Tesniaci krúžok so závitom spona krúžok Vo vnútri...
- Page 12 7. Naplňte vodu na správny limit, zapojte výstup a užívajte si čistú vodu v bazéne. Hladina vody Hladina max. Hladina min. Pred servisom filtrácie 1. Vypnite filtráciu a odpojte ju zo zásuvky. 2. Zablokujte prietok vody: a. Odskrutkujte a odoberte RF poistný krúžok a RF rozdeľovač (na vratnej tryske).
- Page 13 Uistite sa, že vložka nie je zachytená v drážke závitu. Zaskrutkujte a utesnite O-krúžok čo najtesnejšie. 4. NÍZKY Príliš veľa listov alebo Odstráňte lístie alebo nečistoty PRIETOK znečistenie koša.. v koši. VODY Kontakty www.marimex.sk Zákaznícke centrum tel.: +421 233 004 194 e-mail: info@marimex.sk...
- Page 14 Skimmer SFX for above groung swimming pool User manual Notice Refer to the illustrations below and parts list to verify no intended parts are missing inside the skimmer. Contact Customer Service if there is any parts missing. PARTS LIST 6 WATER STOPPER (For service only)
-
Page 15: Preliminary Steps
PRELIMINARY STEPS • Read all instructions carefully before assembling your SFX Skimmer/Mount onto the pool and Pump system. • Identify, familiarize, and check all parts needed for assembly. • Follow below illustration and procedures for subsequent installation. NOTE • Please install the system onto swimming pool before filling it with water. •... - Page 16 3. The Weir is pre-installed inside the Skimmer Canister . To fix or re-install, snap the pins of the Weir into the pivot slots, one after another. a) Insert one Weir pin into one hole. Push in Push here b) Push to secure the connection.
- Page 17 5. If your Skimmer includes the return fitting parts, refer to the diagram below to install them correctly. Ensure that each part is positioned accurately. Pool Exterior Gasket (Black) Hose 90° Elbow Return Connection Fitting (RF), Hose Hose O-Ring threaded Connection Clamp O-Ring...
- Page 18 7. Fill water to a proper limit, plug the outlet, and enjoy clean pool water. Water Level Max. Level Min. Level Before Servicing your Pump 1. Turn the Pump off, then unplug it from the power outlet. 2. Block the water flow: a.
-
Page 19: Troubleshooting Guide
Screw the Seal Ringk as tight as possible. 4. Too many leaves or dirty Clear the leaves or dirts on the WATER on the Trainer Basket. Trainer Basket. FLOW Contact details www.marimex.cz Custome Service Centre tel.: +420 261 222 111 e-mail address: shop@marimex.cz...
