EN
ATTENTION:
1.
Find a location for the electric heater that is protected from direct sunlight.
2.
Do not plug the electric heater into the power outlet before you read all instructions.

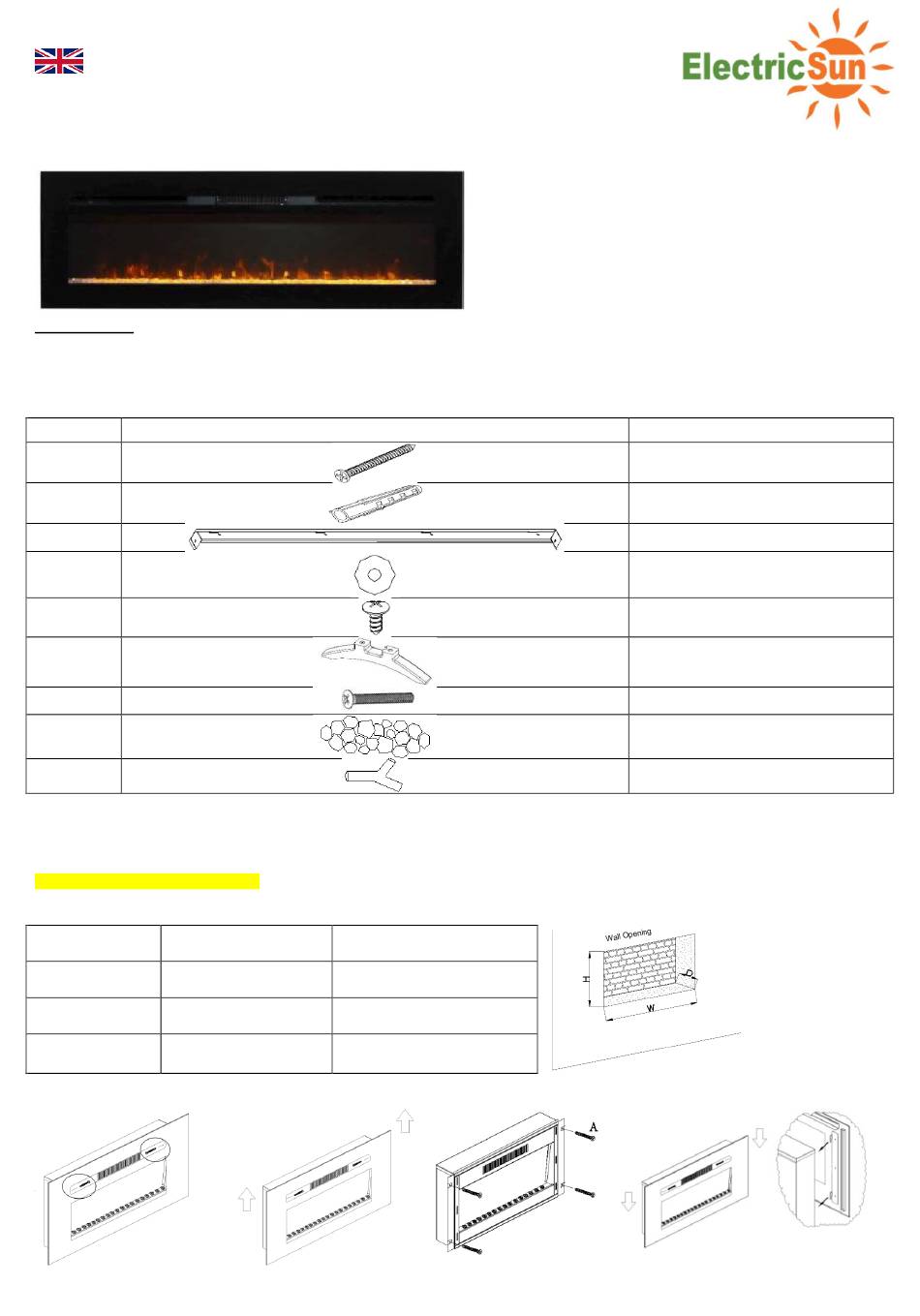

PARTS LIST:
Ref.No.
A
B
C
D
E
F*
G*
H
I
* Only for Paula black big 72
INSTALLATION:
Caution: This heater can be installed in 3 ways, which can be selected according to your preference.
Type 1. Built-in Wall/Furniture
Clearance: Please allow a minimum of 0.5" (1,27 cm) spacing from the rear of the unit to a wall.
Note: Before installing the heater, please confirm the opening size of the wall.
Unit Overall
Model
Dimensions
Paula glass black
1219 x 157 x450mm
small 48
Paula glass black
1524 x 157 x450mm
medium 60
Paula glass black
1829 x 157 x450mm
big 72
Step 1: (1) Find the two mounting screws and remove them. (2)Remove the front cover by pulling it upward (See Fig. A (1)and
Fig.A(2)).
Fig. A (1)
ELECTRIC FIREPLACES ELECTRICSUN®
INSTALLATION AND USE MANUAL
Description
Cutout Dimensions(W*D*H)
1160 x 160 x 435mm
1440 x 160 x 435mm
1816 x 160 x 435mm
Fig. A (2)
Page 1
Paula Glass Black
BIG 72, Medium 60, small 48 inch
Fig. B
Quantity
4 / 8* PCS
4 / 8* PCS
1 PC
4 PCS
2 PCS
2 PCS
4 PCS
2 Bags
8 PCS
Fig. C
1
