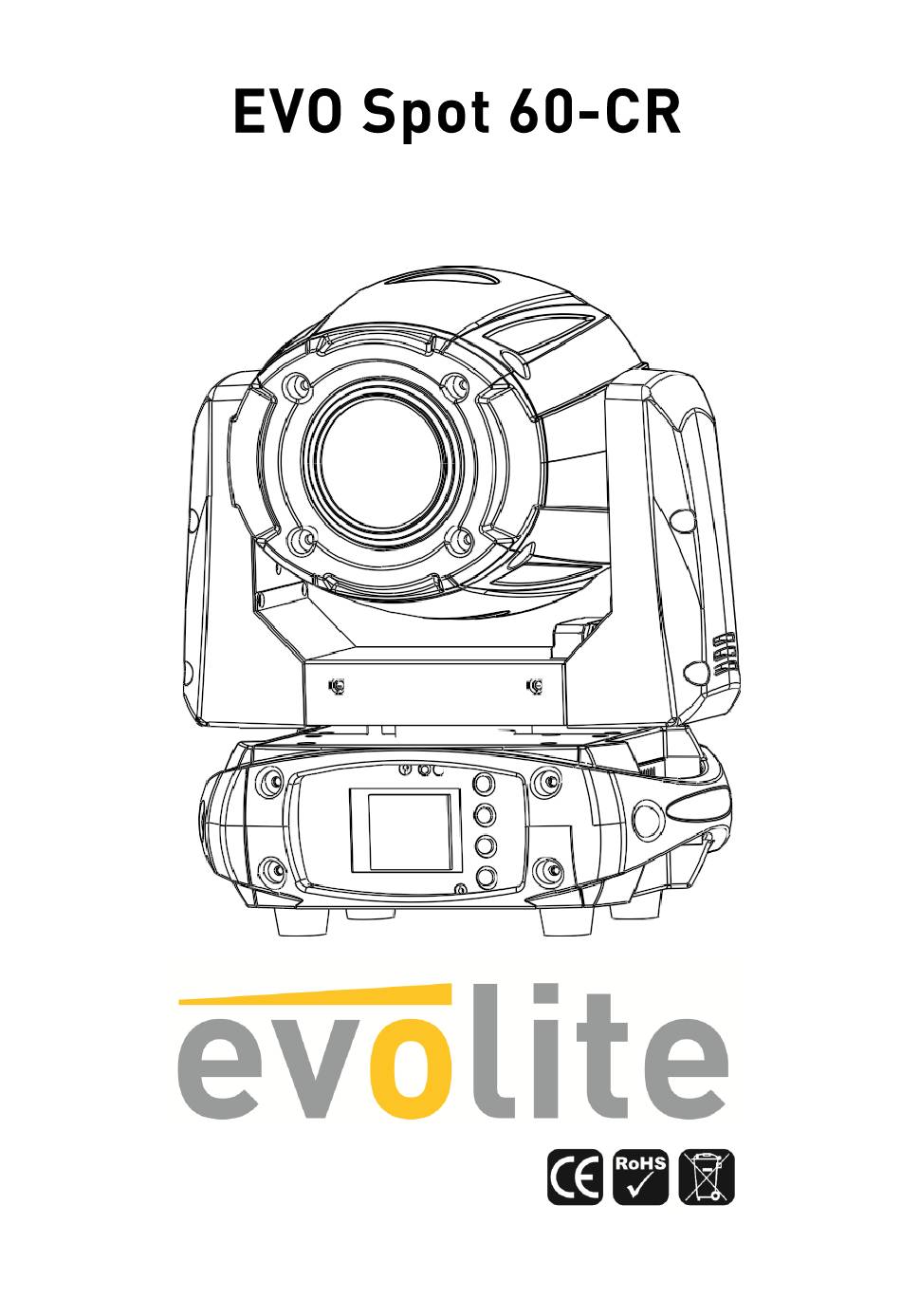

- Page 1 60W spot compact range moving head User manual / Mode d’emploi Evo Spot 60-CR User’s Manual Ver. 1.00 Page...
- Page 2 ATTENTION ! Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel. ATTENTION ! Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas directement dans le faisceau. DANGER ! Risque de chocs électriques.
- Page 3 Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil de façon professionnelle, par un utilisateur qualifié. Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
-
Page 4: Description Du Produit
Introduction Toutes nos félicitations pour l’achat de ce projecteur evolite. Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu pour un usage professionnel. Sa qualité et sa fiabilité sont le résultat d’une fabrication soignée et suivant un cahier des charges précis. Ce projecteur intelligent respecte les normes européennes en vigueur : 2014/35/EU, 2014/30/EU et RoHs 2011/65/EU. -
Page 5: Installation
Installation o Accroche Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement. -
Page 6: Connexion Dmx
o Connexion DMX Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé blindé. DMX IN POWER IN POWER IN POWER IN Signal Signal (+) Signal Ground Signal (+) 120 Ω DMX512 OUT DMX512 IN Evo Spot 60-CR User’s Manual Ver. -
Page 7: Mise En Service
o Connexion du câble d’alimentation secteur La terre ou « Earth » doit toujours être connectée. Les câble d’alimentation doivent être homologués et conformes au Standard IEC. Mise en service Ne pas allumer l’appareil s’il a subi un changement de température important. Attendre que la condensation disparaisse avant toute utilisation. - Page 8 Description MENU Dmx Addr Dmx A001~AXXX Addressage DMX Address Auto Internal Master/Alone Auto Play Programmes Auto Program Program1~9 Music Internal Master/Alone Mode son Control Program1~9 ALL Reset On/Off Reset total Rese Scan Reset On/Off Reset PAN/TILT Color Reset On/Off Reset roue de couleur Gobo Reset On/Off Reset roue de gobos Other Reset On/Off...
-
Page 9: Mode Automatique
o Mode Automatique Sélection du Mode AUTO Utilisez les touche DOWN ou UP pour atteindre le menu AUTO PLAY. Appuyez sur ENTER et sélectionnez AUTO RUN. Validez en appuyant sur ENTER. Utilisez les touches UP & DOWN pour sélectionner un programme parmi les 9 proposés. Appuyez sur ENTER pour valider votre choix. Sélectionnez ensuite ALONE ou MASTER selon votre configuration, puis appuyez à... -
Page 10: Protocole Dmx
Protocole DMX : Mode/Channel Value Function Mouvement PAN 0..255 Pan-fine Pan 16bit 0..255 Tilt Mouvement Tilt 0..255 Tile-fine Tilt 16bit 0..255 Roue de couleurs Open / white 0..14 Couleur 1 15..29 Couleur 2 30..44 Couleur 3 45..59 Couleur 4 60..74 Couleur 5 75..89 Couleur 6... - Page 11 Gobo 6 shake 160..169 Gobo 7 shake 170..179 Gobo 8 shake 180..189 Gobo 9 shake 190..199 Gobo 10 shake 200..209 210..255 Rotation infinite des gobos Shutter 0..31 Shutter fermé 32..63 shutter ouvert 64..95 Strobe 96..127 shutter ouvert 128..159 Pulse-effect 160..191 shutter ouvert 192..223 Strobe aléatoire...
-
Page 12: Maintenance
Entretien et maintenance o Nettoyage Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec de la fumée cet entretien régulier est très important. Débranchez l’appareil avant toute intervention ! Utilisez un chiffon propre et sec. - Page 13 WARNING ! Before use, and before installing this fixture, read carefully user manual, and follow the safety precautions listed on this page. WARNING ! Very high level light output. DO NOT LOOK INTO THE BEAM. DANGER ! Hazardous voltage. Risk of electric shock! ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
- Page 14 DANGER ! Safety Hazard. Risk of injury. This evolite unit must be installed by professional people. If suspended, make sure the structure and the hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the device suspended.
-
Page 15: Technical Specification
Thank you for choosing this professional fixture from evolite. This new intelligent Moving Wash will provide you reliability, latest features, and professional lighting effects for a long period of time. This evolite fixture is complying with European standards: 2014/35/EU, 2014/30/EU & RoHs 2011/65/EU. Technical specification : Spot type LED projector - Pan rotation 360 °... - Page 16 Installation For added protection mount the fixtures in areas outside walking paths, seating areas, or in areas were the fixture might be reached by unauthorized personnel. Before mounting the fixture to any surface, make sure that the installation area can hold a minimum point load of 10 times the device’s weight.
-
Page 17: Mounting Points
from a ceiling, or set on a flat level surface (see illustration below). Be sure this fixture is kept at least 0.5m (1.5 f t) away from any flammable materials (decoration etc.). Always use and install the supplied safety cable as a safety measure to prevent accidental damage and/or injury in the event the clamp fails. -
Page 18: How To Use
How to use Do not switch on the appliance if it has undergone a significant temperature change. Wait for the condensation to disappear before use. Configuration o Navigation in the menu Control panel : Access the menu directly by pressing the Menu key and move through the menus with the UP &... - Page 19 MENU Description Description MENU Dmx Addr Dmx A001~AXXX DMX address setting Address Auto Internal Master/Alone Auto Program Auto Play Program Program1~9 Internal Master/Alone Music Control Music Control Program1~9 ALL Reset On/Off Rese ALL Reset Scan Reset On/Off Scan Reset Color Reset On/Off Color Reset Gobo Reset On/Off GOBO Reset...
-
Page 20: Dmx Mode
o Automatique Mode Use the DOWN or UP keys to access the AUTO PLAY menu. Press ENTER and select AUTO RUN. Confirm by pressing ENTER. Use the UP & DOWN keys for one of the 9 programs. Press ENTER to confirm your choice. Then select ALONE or MASTER according to your configuration, then move ENTER again. -
Page 21: Dmx Protocol
o DMX Protocol Mode/Channel Value Function PAN Movement 0..255 Pan-fine Fine control of Pan movement 0..255 Tilt Tilt Movement 0..255 Tile-fine Fine control of Tilt movement 0..255 Color wheel Open / white 0..14 Color 1 15..29 Color 2 30..44 Color 3 45..59 Color 4 60..74... - Page 22 Gobo 4 shake slow to fast 140..149 Gobo 5 shake slow to fast 150..159 Gobo 6 shake slow to fast 160..169 Gobo 7 shake slow to fast 170..179 Gobo 8 shake slow to fast 180..189 Gobo 9 shake slow to fast 190..199 Gobo 10 shake slow to fast 200..209...
-
Page 23: Maintenance And Service
200..2 Internal program 6 Internal program 7 220..2 240..2 Internal Sound program 1 Maintenance & service o Cleaning The cleaning of internal must be carried out periodically to optimize light output. Cleaning frequency depends on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding can cause greater accumulation of dirt on the fixture’s optics. -
Page 24: Technical Specifications
6.28 kg Package Dimensions 345x235x390 mm www.evolite-pro.com Importé par / Imported by EVOLITE – MSC 7 avenue du 1er Mai 91120 Palaiseau / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62 Evo Spot 60-CR User’s Manual Ver. 1.00...
