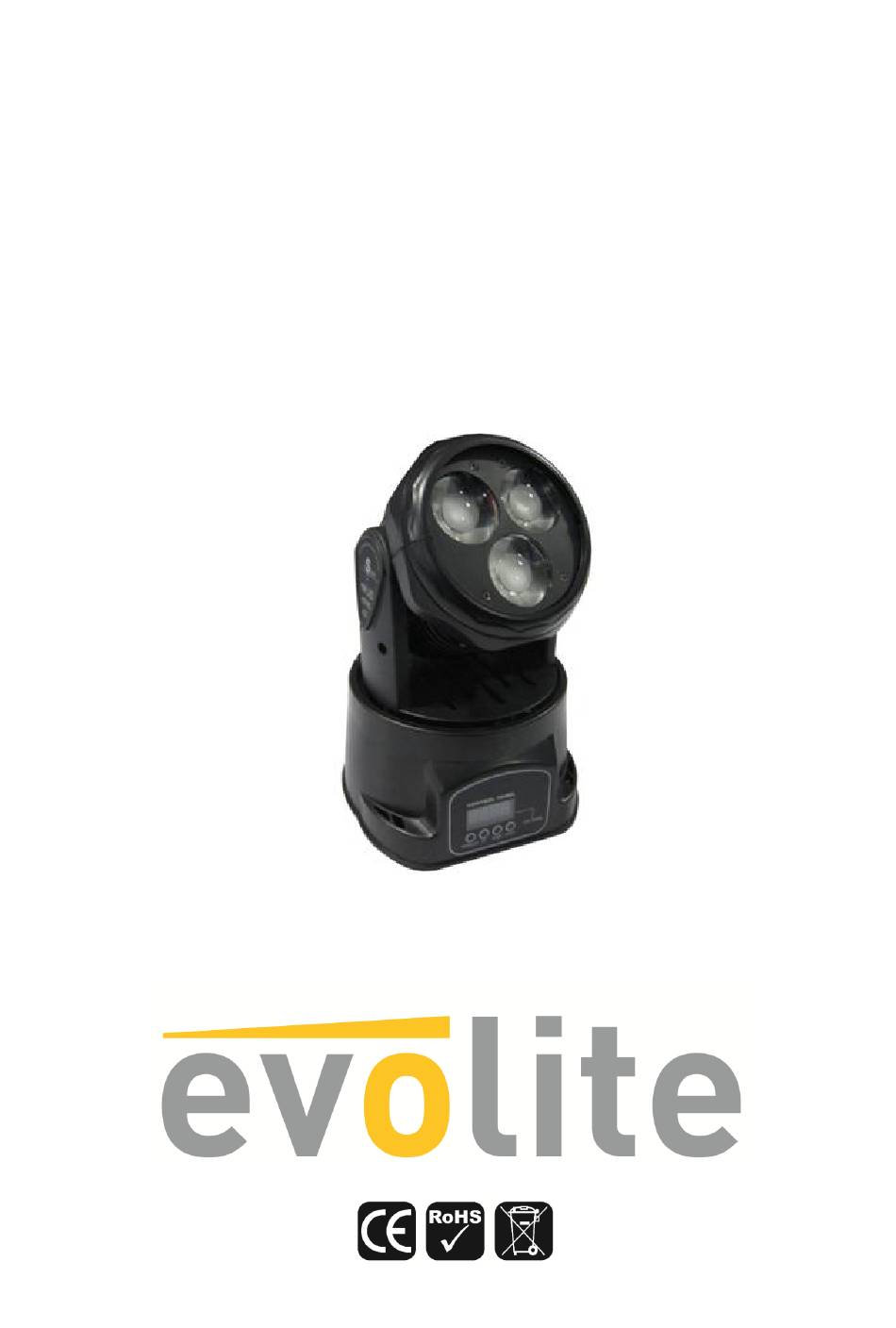

- Page 1 MOVING WASH 3x15C 3x RGB COB 15W LED User manual / Mode d’emploi MOVING WASH 3x15C Manual Ver. 1.02 Page 1...
- Page 2 L’extérieur de l’appareil peut devenir très chaud . Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C. ATTENTION ! Risque d’incendie. Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil en fonctionnement. MOVING WASH 3x15C Manual Ver. 1.02 Page 2...
- Page 3 Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil de façon professionnelle. Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
-
Page 4: Table Of Contents
Control panel………………………………………………………..…………. 13 o Auto Mode ………….………………………………………………………….. 14 o DMX Mode………………………………………………………………………. 14 o DMX Protocol…………………………………………………………………… 15 o Master/Slave Mode…..……………………………………………………… 15 Maintenance & Service..……………………………………………… o Cleaning …………………………………………………………………………. 16 o Troubleshooting.……………………………………………………………. 16 Technical Specifications………………………………………………. MOVING WASH 3x15C Manual Ver. 1.02 Page 4... -
Page 5: Français
Installation o Accroche Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. -
Page 6: Connexion Dmx
SN02(Mode AUTO avec effect strobe à audio) détection audio) RPOF(Réglage rotation PAN normal) RPON(Réglage rotation PAN inversé) RTOF(Réglage rotation TILT normal) RTON(Réglage rotation TILT inversé) RDOF(Afficheur Normal) RDON(Afficheur inversé) DFON (retour aux presets usine) MOVING WASH 3x15C Manual Ver. 1.02 Page 6... -
Page 7: Mode Automatique
à partir de laquelle l’appareil va répondre. Si deux MOVING WASH 315C sont adressées à la même adresse DMX ; elles se comporteront alors de manière identique, répondants aux mêmes canaux DMX. MOVING WASH 3x15C Manual Ver. 1.02 Page 7... -
Page 8: Protocol Dmx
L’appareil est automatiquement désigné en “Maitre” si il est en mode AUTO. Dans le menu principal, sélectionnez «MODE AUTO» (AU01 ou AU02. L’appareil « Esclave » doit être configuré en Mode DMX à l’adresse A001. MOVING WASH 3x15C Manual Ver. 1.02 Page 8... -
Page 9: Entretien Et Maintenance
Tapotez directement sur le microphone pour tester sa réactivité. Caractéristiques techniques Model Moving Wash 315C Voltage 110V- 250V / 50-60Hz Power consumption: 3pcsX15w RGB 3 in 1 COB LEDs Gross Weight 3.5Kgs Dimensions 28(H) x 23(W) x 26(L) mm MOVING WASH 3x15C Manual Ver. 1.02 Page 9... -
Page 10: English
The fixture becomes hot during use and remains hot 10 min after use . Do not touch the unit. WARNING ! Fire Hazard! Keep flammable materials away from the fixture. Do not operate the fixture with ambient temperature over 40°C. MOVING WASH 3x15C Manual Ver. 1.02 Page 10... - Page 11 DANGER ! Safety Hazard. Risk of injury. This evolite unit must be installed by professional people. If suspended, make sure the structure and the hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the device suspended.
-
Page 12: Introduction
Introduction Thank you for selecting this professio nal fixture from evolite This new intelligent Moving Wash will provide you reliability, latest features, and professional lighting effects for a long period of time. This evolite fixture is complying with European standards: EN60598- 1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs. -
Page 13: Dmx Connection
SN01(Sound control with color changing) SN02( Sound control with strobe) RPOF(Set pan to forward-rotating) RPON(Set pan reverse-rotating) RTOF(Set tilt to forward-rotating) RTON(Set tilt reverse-rotating) RDOF(Display “normal”) RDON(“Inverted” Display) DFON (Default output setting) MOVING WASH 3x15C Manual Ver. 1.02 Page 13... -
Page 14: Auto Mode
Just select the fixture address, knowing that this address will be the start address. ( 1 DMX channel). Note. If 2 MOVING WASH are addressed with same DMX value, they will move exactly the same way. MOVING WASH 3x15C Manual Ver. 1.02 Page 14... -
Page 15: Dmx Protocol
Set the desired master-mode- “Automatic program mode”(AU1 or AU2) or ”sound controlled mode” (SN01 or SN02), for the master-device, send the DMX address 1 for all slave-devices. Please refer to the instruction under control board. MOVING WASH 3x15C Manual Ver. 1.02 Page 15... -
Page 16: Maintenance & Service
Technical Specifications TECHNICIAL SPECIFICATIONS Model MOVING WASH 315C Voltage 110V- 250V / 50-60Hz Power consumption: 3pcsX15w RGB 3 in 1 COB LEDs Gross Weight 3.5Kgs Dimensions 28(H) x 23(W) x 26(L) mm MOVING WASH 3x15C Manual Ver. 1.02 Page 16... - Page 17 MOVING WASH 3x15C Manual Ver. 1.02 Page 17...
