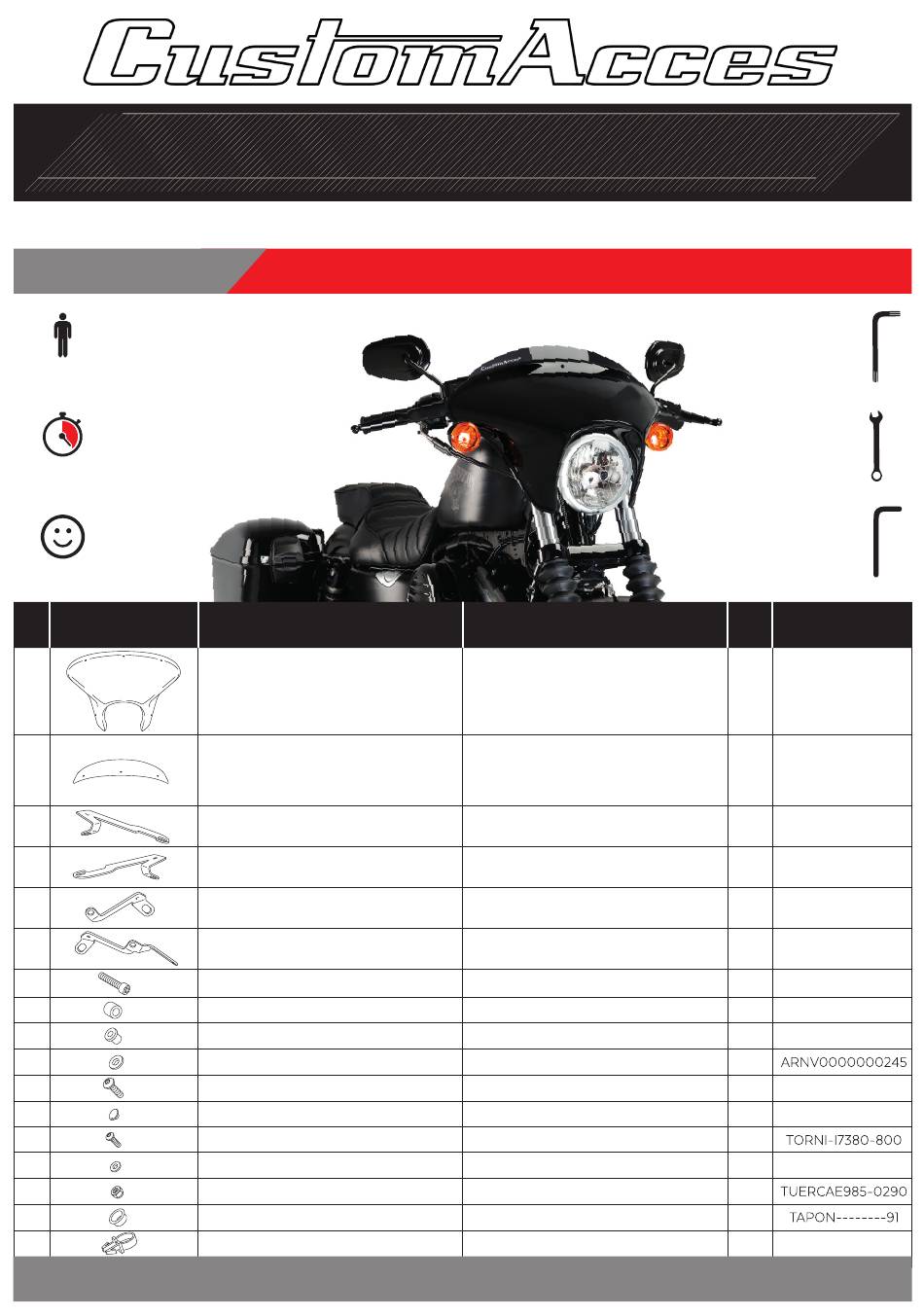

CUSTOMACCES BTM0001 Mounting Instructions

Harley davidson sportster 83

Advertisement

Quick Links

HARLEY DAVIDSON SPORTSTER 883
M
O
U
REF BT M0001
1 Person
20 min
EASY
ID
PIEZA/PART
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
N
T
I
N
G
SEM IFA IRING BAT W IN G S ML S PO RT MO DEL
DESCRIPCIÓN
Semicarenado
Cúpula Sport
Soporte izquierdo superior
Soporte derecho superior
Soporte izquierdo inferior
Soporte derecho inferior
Tornillo Allen ANSIB 18.3 CLASE 12.9 UNC 3/8"x51
Casquillo Ø10,5x Ø16x 15
Silentblock M5
Arandela nylon M5x1
Tornillo Allen M5x16 Ø11 ISO 7380
Tapón tornillo M5 ISO 7380
Tornillo Allen M4x12 ISO7380
Arandela nylon M4x0,5
Tuerca autoblocante M4
Tapón tuerca M4
Brida cable
I
N
S
T
R
U
DESCRIPTION
Semifairing
Sport screen
Upper left support
Upper right support
Lower left support
Lower right support
ANSIB 18.3 CLASE 12.9 UNC 3/8"x51 Allen screw
Ø10,5 xØ16 x15 spacer
M5 silentblock
M5x1 nylon washer
M5x16 Ø11 ISO 7380 Allen screw
M5 ISO 7380 screw cap
M4x12 ISO 7380 Allen screw
M4x0,5 nylon washer
M4 nut
M4 cap nut
Cable ties
Pg. 1/4
C
T
I
O
N
S
TORX T45
QTY
1
1
1
SOP4P5SLBTM0001
1
SOP4P5SRBTM0001
1
SOP4P5ILBTM0001
1
SOP4P5IRBTM0001
2
TORNI-ANSIB-846
2
CASQUI------845
4
SILENBTM5-046/1
4
4
TORNI-I7380-493
4
TAPON--------85
3
6
ARNV00000000311
3
3
1
ABR-00101100539
Illustrations and layout by: www.ciandisseny.com
Nº 7
Nº 14
ALLEN
Nº22,5
Nº 2,3
REF
BTMF001N
BTMP001
