BEDIENUNGSANLEITUNG

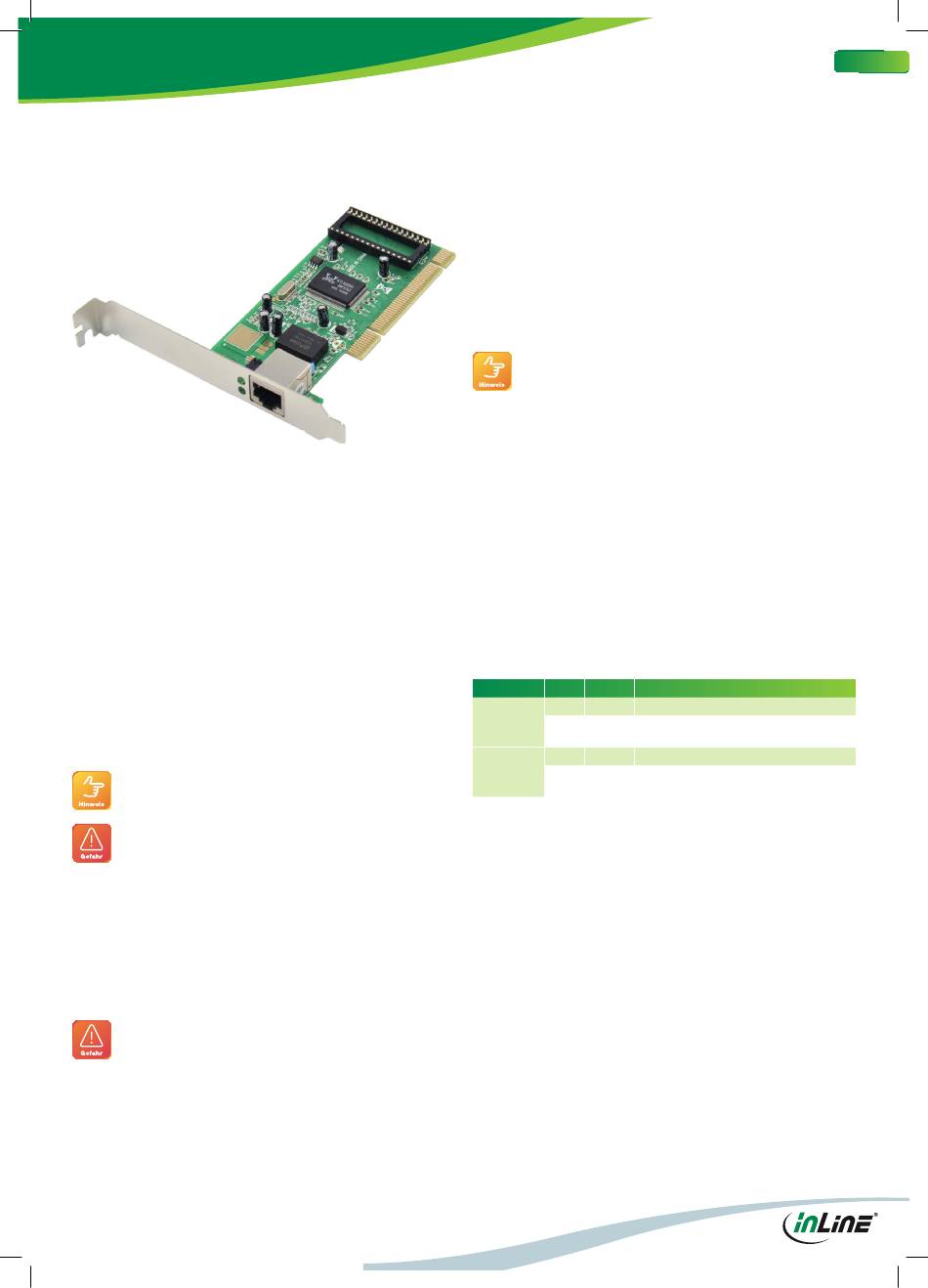

InLine® Gigabit Netzwerkkarte, 1 Gb/s, PCI
ALLGEMEINES
Gültigkeit:
Diese Bedienungsanleitung gilt für folgendes Produkt:
• 51115B InLine® Gigabit Netzwerkkarte, 1 Gb/s, PCI
Hersteller:
INTOS ELECTRONIC AG
Siemensstraße 11
D-35394 Gießen
service@inline-info.com
Datum: 06 / 2024
LIEFERUMFANG
1x InLine® Gigabit Netzwerkkarte, PCI
1x Low-Profi le Slotblech
1x Treiber-CD
1x Bedienungsanleitung (Deutsch/Englisch)
Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten einzelne Bestandteile fehlen,
kontaktieren Sie bitte Ihren Fachhändler.
ERKLÄRUNG VON WARNSYMBOLEN UND HINWEISEN
Dieses Symbol kennzeichnet Informationen, die zum besseren Verständ-
nis beitragen.
Dieses Symbol weist darauf hin, dass grundlegende Gefahren für die
Gesundheit von Personen bestehen können.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Diese InLine® Gigabit Netzwerkkarte ist eine Zusatzkarte zum Einstecken in den
Computer.
• Kann mit Windows, Linux und Unix verwendet werden
• Installation in freiem PCI-Steckplatz auf dem Mainboard des Computers
ALLGEMEINE WARNHINWEISE
• Öffnen Sie das Computergehäuse nicht für die Installation, bevor die Strom-
quelle abgezogen ist
• Vor Staub und Feuchtigkeit schützen
Wenn das Computergehäuse geöffnet ist, können spannungsführende
Teile berührt werden, es besteht die Gefahr eines Stromschlags und die
Installation muss möglicherweise von einem Fachbetrieb durchgeführt
werden.
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG
Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehl-
anwendung gilt Folgendes:
• Installieren Sie die PCI-Netzwerkkarte in den richtigen Steckplatz, da sonst
Computer und Karte beschädigt werden können.
• Vermeiden Sie bei der Installation das Auftreten von Kurzschlüssen oder
Bypässen.
EINFÜHRUNG
Diese InLine® Gigabit PCI-Netzwerkkarte ist ein leistungsstarker 10/100/1000 BA-
SE-T Ethernet LAN Controller, perfekt für den Heim- und Bürogebrauch geeignet.
Sie bietet eine kostengünstige Lösung für die Verbindung mit einem Netzwerk mit
einer Datenübertragungsrate von bis zu 1000 Mb/s über ein Kupferleitungs-Netz-
werk, und kann ab jeder Cat.5e Verkabelung oder höher problemlos verwendet
werden.
SYSTEMANFORDERUNG
• Mainboard mit einem verfügbaren PCI-Steckplatz
• Unterstützendes Betriebssystem
• Optisches Laufwerk für die Treiberinstallation
• Optional können Treiber auf folgender Seite heruntergeladen werden: www.
inline-info.com/downloadcenter
Bevor Sie die Netzwerkkarte installieren und aktivieren, stellen Sie bitte
sicher, dass Sie eine vollständige Sicherung Ihrer vorhandenen Daten
von der Festplatte haben. Der Hersteller ist nicht verantwortlich für die
Datenübermittlung aufgrund von Missbrauch, Fehlanwendung oder Nachlässig-
keit. Sollten Sie ein Installationsproblem haben, wenden Sie sich bitte an Ihren
Händler.
EIGENSCHAFTEN / SPEZIFIKATIONEN
• Chipsatz Realtek RTL8169SC
• 10 / 100 / 1000 Mb/s Datenrate
• Entspricht PCI V2.2 32/64-bit 33/66 Mhz
• Vollständig kompatibel mit IEEE 802.3, 802.3u, 802.3ab
• Unterstützt Vollduplex-Flusskontrolle (IEEE 802.x)
• Unterstützt IEEE 802.1Q VLAN-Tagging
• Unterstützt Wake on LAN (WoL)
• Unterstützt ACPI und PCI Power-Management
• Kompatibel zu bestehenden CAT-5e UTP-Verkabelungen oder höher
• Unterstützt Microsoft Windows 98SE oder neuer, Server 2003 oder neuer, Linux
Kernel 2.4.x oder neuer, macOS X 10.4 oder neuer
• Crossover-Erkennung und Auto-Korrekturbetrieb
• Unterstützt Boot ROM (optional)
• Abwärtskompatibel zu 10/100BASE-TX Netzwerken
LED Farbe Status Beschreibung
100M Link Grün AN Der Port ist mit 100 Mb/s verbunden
Aus Keine Verbindung oder oder Betrieb im
1000M Modus
1000M Link Grün An Der Port ist mit 1000 Mb/s verbunden
Keine Verbindung oder oder Betrieb im
1000M Modus
HARDWARE-INSTALLATION
1. Schalten Sie Ihren Computer und alle daran angeschlossenen externen Geräte aus
2. Trennen Sie Ihren Computer von der Stromquelle, ziehen Sie den Stecker des
Netzkabels, trennen Sie alle Peripheriegeräte
3. Öffnen Sie das Computergehäuse. Schlagen Sie für weitere Details im Hand-
buch des Computers nach
4. Suchen Sie einen freien PCI-Steckplatz und entfernen Sie die Slotblende. Ver-
wahren Sie die Halterungsschraube für den späteren Gebrauch
5. Richten Sie die Karte horizontal zum PCI-Steckplatz aus und stecken Sie sie
fest und gleichmäßig in den Steckplatz
6. Sobald Sie die Karte richtig in den Steckplatz eingesetzt haben, befestigen Sie
sie mit der Halterungsschraube am Computergehäuse
7. Verbinden Sie das System mit dem Netzwerk, indem Sie das 8-adrige Cat.5e
oder höher (nicht im Lieferumfang enthalten) in den RJ45-Anschluss der Netz-
werkkarte stecken
8. Schließen und sichern Sie das Computergehäuse. Schalten Sie Ihren Compu-
ter ein, nachdem Sie alle Peripheriegeräte und das Netzkabel angeschlossen
haben
TREIBER AKTUALISIEREN:
Die neuesten Treiber und letzten Änderungen an diesem Dokument fi nden Sie hier:
https://www.inline-info.com/downloadcenter
