Panasonic FT-Z Series Instruction Manual

INSTRUCTION MANUAL
Rectangular Head Fiber
Thru-beam type fiber Reflective type fiber
FT-Z□ FD-Z□, FD-L□
MJEC-FTZ30 No.0096-95V
Thank you very much for purchasing Panasonic products. Please read
this Instruction Manual carefully and thoroughly for the correct and opti-
mum use of this product. Kindly keep this manual in a convenient place
for quick reference.
● For the connecting method of the fiber attachment, refer to the In-
struction Manual attached to the fiber attachment.
● Also read "Instruction Manual of General-purpose Fiber Head"
carefully and thoroughly for the correct and optimum use.
1 MOUNTING
● Mount the fiber head by using the enclosed set of screws. The tight-
ening torque should be 0.15N·m or less (FT-Z40□, FD-Z40□: 0.3N·m
or less).
● If the fiber head is mounted in places subject to vibrations or shocks,
use a screw-locking adhesive, etc.

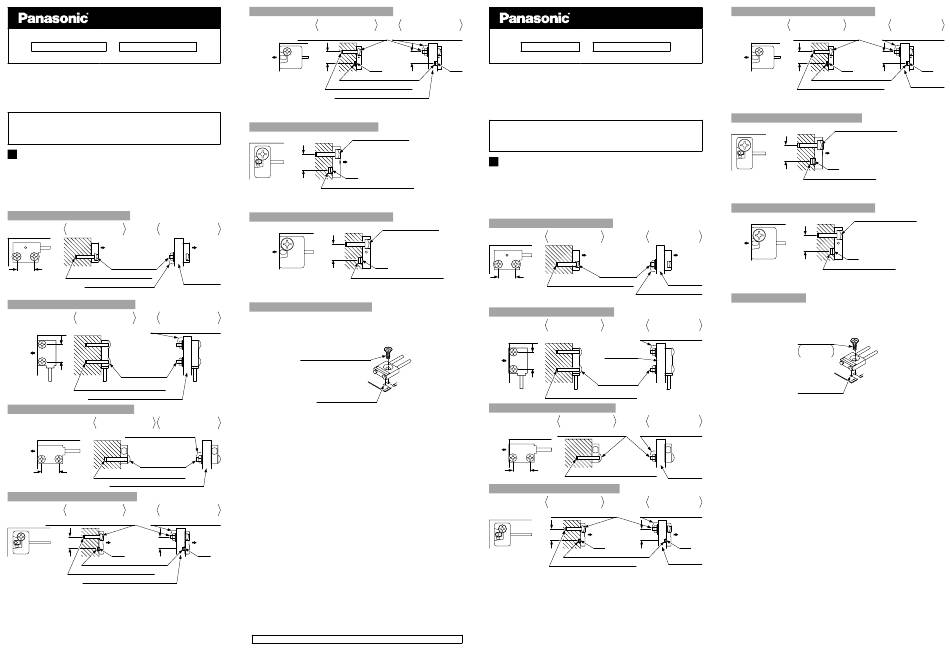

● Mount each fiber head as shown below.
FT-Z30, FT-Z30W (Front sensing type)
In case of tapping the In case of using screw
mounting section and nut (accessory)
Sensing
direction
M2 (length 8mm)
screw (Accessory)
Mounting plate
7.5mm
thickness
M2 × 0.4mm tap depth 7mm or more
3.5mm or less
Nut, Spring washer, Washer
Note: The emitter and receiver are symmetric.
FT-Z30E, FT-Z30EW (Side sensing type)
In case of tapping the In case of using screw
mounting section and nut (accessory)
Nut, Spring washer, Washer
Sensing
7.5 7.5
mm mm
direction
M2 (length 10mm)
screw (Accessory)
M2 × 0.4mm tap depth 7.5mm or more
Mounting plate thickness 4mm or less
FT-Z30H, FT-Z30HW (Top sensing type)
In case of tapping the In case of using screw
mounting section and nut (accessory)
Nut, Spring washer, Washer
Sensing
direction
M2 (length 10mm)
screw (Accessory)
7.5mm
M2 × 0.4mm tap depth 7.5mm or more
Mounting plate thickness 4mm or less
FT-Z20W, FD-Z20W (Front sensing type)
In case of tapping the In case of using screw
mounting section and nut (accessory)
M2 (length 8mm) screw (Accessory) Nut, Spring washer, Washer
Sensing
5mm 5mm
direction
Boss
ø1.6mm hole depth 0.6mm or more
M2 × 0.4mm tap depth 8mm or more
Mounting plate thickness 4mm or less
Notes: 1) The upper figure is for FT-Z20W. The mounting method of FD-Z20W is also the same.
2) Fiber heads of the thru-beam type are the same shape. When mounting, take care of posi-
tions of a hole for the M2 screw and a hole for the boss.
FT-Z20HBW, FD-Z20HBW (Top sensing type)
In case of tapping the
mounting section
M2 (length 8mm) screw (Accessory)
Sensing
5mm
direction
Boss
ø1.6mm hole depth 0.6mm or more
M2 × 0.4mm tap depth 8mm or more
Mounting plate thickness 4mm or less
Notes: 1) The upper figure is for FT-Z20HBW. The mounting method of FD-Z20HBW is also the same.
2) Fiber heads of the thru-beam type are the same shape. When mounting, take care of posi-
tions of a hole for the M2 screw and a hole for the boss.
FT-Z40W, FD-Z40W (Front sensing type)
M3 pan head screw
(Purchase separately.)
Sensing
7mm
direction
Boss
ø2.5mm hole depth 1.1mm or more
Notes: 1) The upper figure is for FT-Z40W. The mounting method of FD-Z40W is also the same.
2) Fiber heads of the thru-beam type are the same shape. When mounting, take care of posi-
tions of a hole for the M3 screw and a hole for the boss.
FT-Z40HBW, FD-Z40HBW (Top sensing type)
Sensing
Sensing
direction
7mm
direction
Boss
ø2.5mm hole depth 1.1mm or more
Notes: 1) The upper figure is for FT-Z40HBW. The mounting method of FD-Z40HBW is also the same.
2) Fiber heads of the thru-beam type are the same shape. When mounting, take care of posi-
tions of a hole for the M3 screw and a hole for the boss.
FD-L12W (Fixed-focus reflective type)
● Mount the fiber head using M2 countersunk head screw (purchase
separately). The tightening torque should be 0.15N·m or less.
The hole in which the boss on the bottom face is inserted should be
ø1.7mm and 0.8mm or more, deep.
M2 countersunk head screw
(Purchase separately.)
ø1.7mm hole
(Depth: 0.8mm or more)
Sensing
direction
Boss
Panasonic Industry Co., Ltd.
1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8506, Japan
https://industry.panasonic.com/
Please visit our website for inquiries and about our sales network.
Panasonic Industry Co., Ltd. 2024
April, 2024
In case of using screw
and nut (accessory)
角型ファイバヘッド
Nut, Spring washer, Washer
透過型ファイバ
FT-Z□
5mm
Boss
このたびは、パナソニック製品をお買い上げいただき、ありがとうござ
います。
ご使用の前にこの取扱説明書をよくお読みになり、正しく最適な方法で
ご使用ください。
尚、この取扱説明書は大切に保管してください。
● ファイバセンサアンプへの装着方法については、ファイバセンサ
アンプに付属の取扱説明書をご参照ください。
● ｢汎用ファイバヘッドの取扱説明書｣もよくお読みになり、正しく
最適な方法でご使用ください。
1
取り付け
● ファイバヘッドは、付属のねじセットを使用して取り付けてください。
そのときの締め付けトルクは、0.15Ｎ･ｍ以下(FT-Z40□、FD-Z40□：
0.3Ｎ･ｍ以下)としてください。
● ファイバヘッドを振動･衝撃のある場所に取り付ける場合は、ねじロ
ックなどを使用してください。
● 各ファイバヘッドは、下記のように取り付けてください。
FT-Z30、FT-Z30W(フラットONタイプ)
M3 pan head screw
(Purchase separately.)
取り付け部にタップ
を切る場合
7.5mm
M2×0.4mmタップ深さ7mm以上
(注1)： 投光用と受光用は、対称形となります。
FT-Z30E、FT-Z30EW(サイドONタイプ)
取り付け部にタップ
を切る場合
検出 検出 7.5 7.5
mm mm
方向 方向
3mm
M2×0.4mmタップ深さ7.5mm以上
FT-Z30H、FT-Z30HW(ヘッドONタイプ)
取り付け部にタップ
を切る場合
M2(長さ10mm)ねじ(付属)
検出
方向
7.5mm
FT-Z20W、FD-Z20W(フラットONタイプ)
取り付け部にタップ
を切る場合
M2(長さ8mm)ねじ(付属)
5mm
M2×0.4mmタップ深さ8mm以上
(注1)： 上図はFT-Z20Wです。FD-Z20Wも同じ取り付け方法です。
(注2)： 透過型ファイバは、同一形状です。取り付ける際は、取付ねじ用の穴とボス用の穴の位置に
ご注意ください。
PRINTED IN JAPAN
FT-Z20HBW、FD-Z20HBW(ヘッドONタイプ)
取 扱 説 明 書
反射型ファイバ
FD-Z□、FD-L□
検出
方向
(注1)： 上図はFT-Z20HBWです。FD-Z20HBWも同じ取り付け方法です。
(注2)： 透過型ファイバは、同一形状です。取り付ける際は、取付ねじ用の穴とボス用の穴の位置に
FT-Z40W、FD-Z40W(フラットONタイプ)
(注1)： 上図はFT-Z40Wです。FD-Z40Wも同じ取り付け方法です。
(注2)： 透過型ファイバは、同一形状です。取り付ける際は、取付ねじ用の穴とボス用の穴の位置に
FT-Z40HBW、FD-Z40HBW(ヘッドONタイプ)
付属ねじ･ナットを
使用する場合 検出
方向
検出方向 検出方向
M2(長さ8mm)
ねじ(付属)
取付板の厚さ (注1)： 上図はFT-Z40HBWです。FD-Z40HBWも同じ取り付け方法です。
(注2)： 透過型ファイバは、同一形状です。取り付ける際は、取付ねじ用の穴とボス用の穴の位置に
3.5mm以下
ナット･バネ座金･平座金
FD-L12W(限定反射型)
● M2サラねじ(別途ご用意ください)を使用し、締め付けトルクは
0.15N･m以下としてください。
付属ねじ･ナットを
また、底面のボスを挿入する穴はφ1.7mm、深さ0.8mm以上として
使用する場合
ください。
ナット･バネ座金･平座金
取付板の厚さ
4mm以下
M2(長さ10mm)
ねじ(付属)
付属ねじ･ナットを
使用する場合
ナット･バネ座金･平座金
取付板の厚さ
M2×0.4mmタップ深さ7.5mm以上
4mm以下
付属ねじ･ナットを
使用する場合
ナット･バネ座金･平座金
5mm
検出方向 検出方向
ボス ボス
φ1.6mm穴深さ0.6mm以上 取付板の厚さ
4mm以下
パナソニック インダストリー株式会社
〒571-8506 大阪府門真市大字門真1006番地
https://industry.panasonic.com/
＜FAデバイス技術相談窓口＞
TEL：0120-394-205
受付時間：平日の9時～12時、13時～17時(土日祝日、年末年始、当社休業日を除く)
Panasonic Industry Co., Ltd. 2024
2024年4月発行
取り付け部にタップ 付属ねじ･ナットを
を切る場合 使用する場合
M2(長さ8mm)ねじ(付属)
ナット･バネ座金･平座金
5mm 5mm
ボス ボス
φ1.6mm穴深さ0.6mm以上 取付板の厚さ
4mm以下
M2×0.4mmタップ深さ8mm以上
ご注意ください。
M3ナベねじ
(別途ご用意ください。)
7mm
検出方向
ボス
φ2.5mm穴深さ1.1mm以上
ご注意ください。
M3ナベねじ
(別途ご用意ください。)
7mm
ボス
φ2.5mm穴深さ1.1mm以上
ご注意ください。
M2サラねじ
別途ご用意
ください。
3mm
φ1.7mm穴
(深さ0.8mm以上)
PRINTED IN JAPAN
