ELECAENTA ED-40 User Manual

40w portable solar panel
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

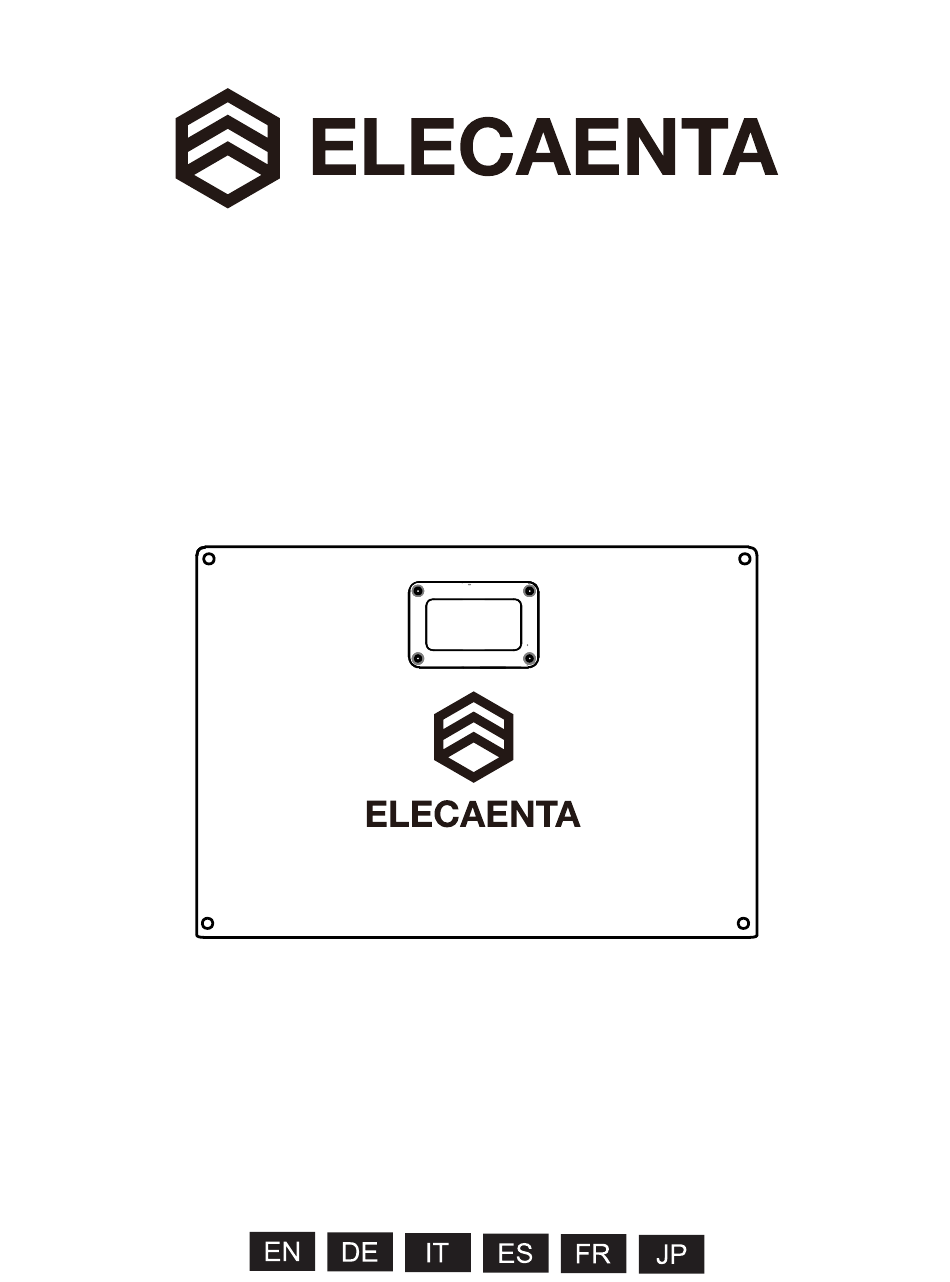

40W PORTABLE SOLAR PANEL
USER MANUAL
Model: ED-40
Contact Us: support@caenta.com
12 Months Warranty

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ED-40 and is the answer not in the manual?

Questions and answers

Related Manuals for ELECAENTA ED-40

Summary of Contents for ELECAENTA ED-40

  • Page 1 40W PORTABLE SOLAR PANEL USER MANUAL Model: ED-40 Contact Us: support@caenta.com 12 Months Warranty...
  • Page 2 01-11 12-22 23-33 34-44 45-55 Français 日本語 56-66...

  • Page 3: Product Introduction

    Product Introduction ELECAENTA ED-40 40W foldable solar panel can provide clean, renewable and economical power to your electronic devices. In addition to charging small USB electronic devices (such as smartphones, laptops, mobile batteries and portable fans), it can also charge DC devices such as (such as portable power stations).

  • Page 4: What's In The Box

    ELECAENTA 40W Solar Panel Specifications Model ED-40 Solar Cell Type Monocrystalline Silicon Panel material ETFE Conversion Efficiency Up to 24% Peak Power Voltage 18V (Open Circuit Voltage: 23-25V) Current 2.22A (Short-Circuit Current: 2.4-2.6A) USB-C Output 5V/3A、9V/3A、12V/2.5A 、15V/2A(MAX 3 0 W) USB-A Output 5V/3.4A、9V/2.5.A、12V/2A (MAX 24W)

  • Page 5: Operation Guidance

    Operation Guidance 1.Unfold the solar panel. Spread and stabilize it under direct sunlight and ensure it is facing towards the sun. When the solar panel senses sunlight, the red LED indicator on the junction box will light up. 2.Adjust the angle of the panel facing towards the sun during use to get more power. 3.Connect your electronic device to the Solar Panel with a cable with right connector.
  • Page 6 DC Output The product has a DC5.5x2.1mm output port, comes with a 2-meters long DC cable, and the size of this DC plug is 5.5 * 2.1mm. You can start charging by directly connecting to an electronic device with a 5.5 * 2.1 mm DC input port. 3 DC Size Conversion Plugs If the DC plug size of your device to be charged is different from the one of the solar panel, you can choose 1 from the rest 3 DC size conversion plugs that come with the...

  • Page 7: Fast Charging

    USB-A Output for Fast Charging There is a USB-A output on the solar panel (5V/3.4A, 9V/2.5A, 12V/2A max) USB-A Fast Charging USB C Fast Charging There is a USB C output on the solar panel (5V/3A, 9V/3A, 12V/2.5A, 15V/2A max. ) USB-C Fast Charging...
  • Page 8 Connecting the Solar Panels in Parallel or in Series Wire Solar Panels in Parallel 1. Paralleling directly using our DC5521 solar parallel connection cables (sold separately); 2. If using MC4 cables for parallel connection: (I). First, connect the DC5521 to MC4 cable (sold separately), and do the same steps for the other solar panel.
  • Page 9 Wire Solar Panels in Series Using MC4 cables for series connection (I). First, connect the DC5521 to MC4 cable (sold separately). (II). Then, connect the male connector of the MC4 cable to the female connector of the other MC4 cable; (III).

  • Page 10: Precautions For Use

    8.When using it outdoors, be careful to avoid dust and water entering the charging port.Please feel free to contact ELECAENTA and our global customer service team will do their best to make you completely satisfied. The following scenarios are not recommended.
  • Page 11 Please Do Not Do the Behavior Below The below behavior of damaging the solar panel will cause the solar panel to crack, reduce its efficiency, or even become unusable. The free warranty period does not cover damage caused by improper use of the product. FAQ: ●Why doesn’t my solar panel reach its rated 40W? When a solar panel is actually being used, it is normal that the actual power does not...
  • Page 12 If the above conditions are met, no power or the power much less than the rated power, the product may be faulty. Please feel free to contact ELECAENTA and our global Customer Service Team will do their best to give you complete satisfaction.
  • Page 13 ● Can I connect ELECAENTA 40W solar panel and other brand solar panels together in parallel or in series ? No, you can't do that. Different solar panels have different output voltages and currents, so when the panels are connected in parallel or in series, the solar panels can be damaged.
  • Page 14 Anleitung. Bitte bewahren Sie auch dieses Handbuch auf, damit Sie jederzeit darauf zurückgreifen können. Produkteinführung Das faltbare ELECAENTA ED-40 40W Solarmodul kann Ihre elektronischen Geräte mit sauberem, erneuerbarem und wirtschaftlichem Strom versorgen. Neben dem Aufladen kleiner elektronischer USB-Geräte (wie Smartphones, Laptops, mobile Akkus und tragbare Ventilatoren), kann es auch Gleichstromgeräte (wie tragbare Kraftwerke)
  • Page 15 ELECAENTA 40W Solarpanel-Spezifikationen Modell ED-40 Solarzellentyp monokristallin Plattenmaterial ETFE Umwandlungseffizienz Kapazität Stromspannung 18V (Leerlaufspannung: 23-25V) Strom 2.22A (Kurzschlussstrom : 2.4-2.6A) USB-C Ausgang 5V/3A、9V/3A、12V/2.5A 、15V/2A(MAX 30W) USB-A Ausgang 5V/3.4A、9V/2.5A、12V/2A(MAX 24W) Gefaltete Größe 214×321×4mm Ausgeklappte Größe 870×321×2mm Nettogewicht 1.3KG Wasserdichtes Niveau IP68 Betriebstemperatur -10～70℃...
  • Page 16 Betriebsführung 1.Entfalten Sie das Solarpanel. Verteilen und stabilisieren Sie es unter direkter Sonneneinstrahlung und stellen Sie sicher, dass es der Sonne zugewandt ist. Wenn das Solarpanel Sonnenlicht erkennt, leuchtet die rote LED-Anzeige an der Anschlussdose auf. 2.Passen Sie während des Gebrauchs den Winkel des Panels zur Sonne an, um mehr Leistung zu erhalten.
  • Page 17 DC Ausgang Das Produkt wird mit einem 2 Meter langen DC-Kabel geliefert, und die Größe dieses DC-Steckers beträgt 5,5 * 2,1 mm. Sie können mit dem Laden beginnen, indem Sie direkt an ein elektronisches Gerät mit einem 5,5*2,1 mm DC-Eingangsanschluss anschließen.
  • Page 18 USB-A Ausgang Es gibt einen USB-A Ausgang am Solarpanel (5V/3,4A, 9V/2,5A, 12V/2A max 24W) USB-A Schnelles Aufladen USB-C Schnellladung Es gibt einen USB-C Ausgang am Solarpanel (5V/3A, 9V/3A, 12V/2.5A, 15V/2A max 30W ) USB-C Schnelles Aufladen DE-16...
  • Page 19 Verbinden der Solarmodule parallel oder in Reihe Solarmodule parallel verdrahten 1.Direkte Parallelschaltung mit unseren DC5521 Solar-Parallel- Verbindungskabeln (separat bestellen) ; 2.Bei Verwendung von MC4-Kabeln für Parallelschaltung : (I).Verbinden Sie zuerst das DC5521-Kabel am Solarpanel mit dem DC5521-zu-MC4-Kabel (separat bestellen) und führen Sie die gleichen Schritte für das andere Solarpanel aus.
  • Page 20 Draht-Solarmodule in Serie Verwendung von MC4-Kabeln für Reihenschaltung (I).Verbinden Sie zuerst das DC5521-Kabel am Solarmodul mit dem DC5521- zu-MC4-Kabel (separat bestellen) ; (II).Verbinden Sie dann den Stecker des MC4-Kabels mit der Buchse des anderen MC4-Kabels; (III).Schließen Sie schließlich das MC4-Eingangskabel an, das Ihr Gerät aufladen kann, um Ihr Gerät aufzuladen.
  • Page 21 Vorsichtsmaßnahmen für die Verwendung 1.Beim Laden mit Sonnenkollektoren kann die starke Sonne dazu führen, dass sich die Sonnenkollektoren erhitzen. Seien Sie also vorsichtig, da Sie sich sonst beim Berühren verbrennen können. 2.Dieses Solarpanel funktioniert am besten, wenn es sonnig ist. In bewölkten oder schattigen Bereichen kann die Betriebseffizienz reduziert sein.
  • Page 22 Bitte führen Sie das folgende Verhalten nicht aus Das folgende Verhalten der Beschädigung des Solarmoduls führt dazu, dass das Solarmodul bricht, seine Effizienz verringert oder sogar unbrauchbar wird. Die kostenlose Garantiezeit deckt keine Schäden ab, die durch unsachgemäße Verwend- ung des Produkts verursacht wurden. FAQ: ●Warum erreicht mein Solarmodul nicht seine Nennleistung von 40W?
  • Page 23 Wenn die oben genannten Bedingungen erfüllt sind, keine Leistung oder die Leistung viel geringer als die Nennleistung ist, kann das Produkt fehlerhaft sein. Bitte wenden Sie sich an ELECAENTA, und unser globales Kundendienstteam wird sein Bestes tun, um Sie vollständig zufrieden zu stellen.
  • Page 24 Panels parallel zu verbinden. ●Kann ich das ELECAENTA 40W Solarmodul und Solarmodule anderer Marken parallel oder in Reihe schalten? Nein, das kannst du nicht. Unterschiedliche Solarmodule haben unterschiedliche Ausgangsspannungen und -ströme. Wenn die Module also parallel oder in Reihe geschaltet werden, können die Solarmodule beschädigt werden.

  • Page 25: Caratteristiche Del Prodotto

    USB (come smartphone, laptop, batterie portatili e ventilatori portatili), può anche caricare dispositivi DC (come centrali elettriche portatili). Caratteristiche del prodotto 1. I pannelli solari ELECAENTA ETFE che utilizzano celle solari in silicio monocristalli no possono migliorare l'efficienza di conversione, che è molto superiore ai normali pannelli solari PET.

  • Page 26: Contenuto Della Confezione

    Specifiche del pannello solare ELECAENTA 40W Modello ED-40 Tipo di cella solare monocristallino Materiale della piastra ETFE Efficienza Picco di potenza Voltaggio 18V (tensione a circuito aperto: 23-25V) Corrente elettrica 2,22 A (corrente di cortocircuito: 2,4-2,6 A) Uscita USB-C 5V/3A、9V/3A、12V/2,5A 、15V/2A (MAX 30W) Uscita USB-A 5V/3,4A、9V/2,5A、12V/2A (MAX 24W)
  • Page 27 Gestione operativa 1.Aprire il pannello solare. Stendere e stabilizzare alla luce diretta del sole, assicurandosi che sia rivolto verso il sole. Quando il pannello solare rileva la luce solare, l'indicatore LED rosso sulla scatola di giunzione si accende 2.Regolare l'angolazione del pannello rivolto verso il sole durante l'uso per ottenere più...
  • Page 28 Uscita CC Il prodotto ha una porta di uscita CC 5,5x2,1 mm, viene fornito con un cavo CC lungo 2 metri e la dimensione di questa spina CC è 5,5 * 2,1 mm. Puoi iniziare la ricarica collegandoti direttamente a un dispositivo elettronico con una porta di ingresso CC da 5,5 * 2,1 mm.
  • Page 29 Uscita USB-A per una ricarica rapida Sul pannello solare è presente un'uscita USB-A (5 V/3,4 A, 9 V/2,5 A, 12 V/2 A max.) USB-A Ricarica rapida USB-C Sul pannello solare è presente un'uscita USB C (5 V/3 A, 9 V/3 A, 12 V/2,5 A, 15 V/2 A max.) USB-C IT-27...
  • Page 30 Collegare i pannelli solari in parallelo o in serie Cablare i moduli solari in parallelo 1.Collegamento in parallelo diretto con i nostri cavi di collegamento in parallelo solare DC5521 (venduti separatamente); 2.Quando si utilizzano cavi MC4 per il collegamento in parallelo (I).Innanzitutto, collega il cavo DC5521 a MC4 (venduto separatamente) ed esegui gli stessi passaggi per l'altro pannello solare.
  • Page 31 Collegare i moduli solari in serie Utilizzo di cavi MC4 per il collegamento a margherita (I).Innanzitutto, collega il cavo DC5521 al MC4 (venduto separatamente). (II).Quindi collegare il maschio del cavo MC4 alla femmina dell'altro cavo MC4; (III).Infine collega il cavo di ingresso MC4 che può caricare il tuo dispositivo per caricare il tuo dispositivo.

  • Page 32: Precauzioni Per L'uso

    Precauzioni per l'uso 1.Durante la ricarica con i pannelli solari, il forte sole può causare il riscaldamento dei pannelli solari. Quindi fai attenzione, altrimenti potresti scottarti se lo tocchi. 2.Questo pannello solare funziona meglio quando c'è il sole. L'efficienza operativa può essere ridotta in aree nuvolose o ombreggiate.
  • Page 33 Si prega di non eseguire il seguente comportamento Il seguente comportamento di danneggiamento del pannello solare causerà la rottura del pannello solare, ridurne l'efficienza o addirittura diventare inutilizzabile. Il periodo di garanzia gratuito non copre i danni causati da un uso improprio del prodotto. FAQ: ●Perché...
  • Page 34 Sì, ma conferma la porta di ingresso della tua centrale elettrica. La dimensione dell'uscita CC del pannello solare ELECAENTA da 40 W è 5,5 * 2,1 mm, può essere compatibile con la maggior parte dei generatori solari sul mercato.
  • Page 35 Se vuoi collegare più pannelli in parallelo o in serie, acquista esattamente gli stessi pannelli solari. Contatta ELECAENTA In caso di domande o suggerimenti sui nostri prodotti, contattaci all'indirizzo support@caenta.com. Ci impegniamo a ricontattarti entro 12 ore. IT-33...

  • Page 36: Descripción General Del Producto

    CC como los generadores solares portátiles. Características del producto 1. Los paneles solares de ELECAENTA están hechos de células solares de silicio monocristalino de alta eficiencia de conversión, mucho más mejor que los paneles solares de silicio policristalino.
  • Page 37 Fichas Técnicas del Panel Solar Elecaenta 40w Modelo ED-40 Tipo de célula solar Silicio Monocristalino Material de la superficie ETFE Eficiencia de conversión Hasta 24% Capacidad nominal Voltaje 18V (Voltaje de circuito abierto: 23-25V) Corriente 2,22 A (Corriente de cortocircuito: 2,4-2,6 A) Salida USB-C 5V/3A、9V/3A、12V/2,5A 、15V/2A(MÁX 30 W)

  • Page 38: Instrucciones De Operación

    Instrucciones de operación 1. Despliegue los 4 paneles. Extiéndalo y estabilícelo bajo luz solar directa y asegúrese de que esté mirando hacia el sol. Cuando el panel solar detecta la luz del sol, el indicador LED rojo se iluminará. 2. Ajuste el ángulo del panel orientado hacia el sol durante el uso para obtener más potencia.
  • Page 39 Salida de CC El producto tiene un puerto de salida de CC de 5,5 x 2,1 mm, viene con un cable de CC de 2 metros de largo y el tamaño de este enchufe de CC es de 5,5 * 2,1 mm. Puede comenzar a cargar conectándose directamente a un dispositivo electrónico con un puerto de entrada CC de 5,5 * 2,1 mm.
  • Page 40 Salida USB-A para carga rápida Hay una salida USB-A en el panel solar (5V/3,4A, 9V/2,5A, 12V/2A máx.) USB-A Carga rápida USB C Hay una salida USB C en el panel solar (5V/3A, 9V/3A, 12V/2,5A, 15V/2A máx.) USB-C ES-38...
  • Page 41 Conexión de los paneles solares en paralelo o en serie Cablear 2 paneles solares en paralelo 1.Conexión en paralelo directo con nuestro cable de conexión en paralelo solar CC5521 (este cable se vende por separado); 2.Si utiliza cable MC4 para la conexión en paralelo: (I).Primero, conecte el cable DC5521 al MC4 (se vende por separado) y siga los mismos pasos para el otro panel solar.
  • Page 42 Conectar paneles solares en serie Usando el cable MC4 en serie ((I).Primero, conecte el cable DC5521 al MC4 (se vende por separado); (II).Conecte el conector macho del cable MC4 al conector hembra del otro cable MC4; (III).Conecte el cable de entrada MC4 que puede cargar su unidad. Ⅲ...
  • Page 43 Precauciones: 1.Al cargar con el panel solar, la alta temperatura puede hacer que el panel solar se caliente, no lo toque directamente para evitar quemaduras; 2. Los paneles solares funcionan mejor cuando brilla el sol, en áreas nubladas o sombreadas, la eficiencia de generación de energía puede disminuir; 3.

  • Page 44: Preguntas Más Frecuentes

    Abstenerse de las siguientes conductas: El siguiente comportamiento de dañar el panel solar hará que el panel solar se agriete, reduzca la eficiencia e incluso quede inutilizable. El período de garantía gratuito no cubre los daños causados por un uso inadecuado del producto. Preguntas Más Frecuentes: ●¿Por qué...
  • Page 45 Sí, pero confirme el puerto de entrada de su central eléctrica. El tamaño de salida de CC del panel solar ELECAENTA de 40 W es de 5,5 x 2 ,1 mm y puede ser compatible con la mayoría de los generadores solares del mercado.
  • Page 46 ●¿Puedo conectar el panel solar ELECAENTA 40W y paneles solares de otras marcas en paralelo o en serie? No, no puede hacer eso. Diferentes paneles solares de varias marcas tienen diferentes voltajes y corrientes de salida, por lo que cuando los paneles se conectan en paralelo o en serie, los paneles solares pueden dañarse.

  • Page 47: Présentation Du Produit

    élégant et à l'utilisation flexible, tels que les centrales électriques portables et les panneaux solaires. Présentation du produit Le panneau solaire pliable ELECAENTA ED-40 40W peut fournir une alimentation propre, renouvelable et économique à vos appareils électroniques. En plus de charger de petits appareils électroniques USB (tels que des smartphones, des ordinateurs portables, des batteries mobiles et des ventilateurs portables), il peut également charger des appareils CC (tels que des centrales électriques portables).

  • Page 48: Contenu Du Colis

    Spécifications du panneau solaire ELECAENTA 40W Modèle ED-40 Type de cellule solaire Silicium monocristallin Matériau du panneau ETFE Efficacité de conversion Puissance de crête Tension 18V (Tension en circuit ouvert: 23-25V) Courant 2,22A (Courant de court-circuit: 2,4-2,6A) Sortie USB-C 5V/3A、9V/3A、12V/2,5A 、15V/2A(MAX 30W) Sortie USB-A 5V/3,4A、9V/2,5A、12V/2A (MAX 24W)

  • Page 49: Guide De Fonctionnement

    Guide de fonctionnement 1.Dépliez le panneau solaire. Étalez-le et stabilisez-le sous la lumière directe du soleil et assurez-vous qu'il est orienté vers le soleil. Lorsque le panneau solaire détecte la lumière du soleil, le voyant LED rouge sur la boîte de jonction s'allume.
  • Page 50 Sortie DC Le produit dispose d'un port de sortie DC5.5x2.1mm, fourni avec un câble DC de 2 mètres de long, et la taille de cette prise DC est de 5,5 * 2,1mm. de 2 mètres de long, et la taille de cette prise DC est de 5,5 * 2,1mm. Vous pouvez commencer à charger en en vous connectant directement à...
  • Page 51 Sortie USB-A pour une charge rapide Le panneau solaire est équipé d'une sortie USB-A (5V/3,4A, 9V/2,5A, 12V/2A max.) USB-A Chargement rapide par USB C Le panneau solaire dispose d'une sortie USB C (5V/3A, 9V/3A, 12V/2.5A, 15V/2A max.) USB-C FR-49...
  • Page 52 Connexion des panneaux solaires en parallèle ou en série Panneaux solaires filaires en parallèle Mise en parallèle directement à l'aide de nos câbles de connexion solaire parallèle DC5521 (vendus séparément) 2.Si vous utilisez des câbles MC4 pour une connexion parallèle : (I).Tout d'abord, connectez le câble DC5521 au câble MC4 (vendu séparément) et effectuez les mêmes étapes pour l'autre panneau solaire.
  • Page 53 Câbler des panneaux solaires en série Utilisation de câbles MC4 pour une connexion en série (I).Tout d'abord, connectez le câble DC5521 au MC4 (vendu séparément). (II).Ensuite, connectez le connecteur mâle du câble MC4 au connecteur femelle de l'autre câble MC4 ; (III).Enfin, connectez le câble d'entrée MC4 qui peut charger votre appareil pour recharger votre appareil.

  • Page 54: Précautions D'emploi

    Précautions d'emploi 1.Lors de la charge avec des panneaux solaires, le soleil fort peut faire chauffer les panneaux solaires, alors soyez prudent, sinon vous risquez de vous brûler lorsque vous le touchez. 2.Ce panneau solaire fonctionne mieux lorsqu'il fait soleil. Dans les zones nuageuses ou ombragées, l'efficacité...
  • Page 55 Veuillez ne pas faire le comportement ci-dessous Le comportement ci-dessous d'endommager le panneau solaire entraînera la fissuration du panneau solaire, réduira son efficacité ou même deviendra inutilisable. La période de garantie gratuite ne couvre pas les dommages causés par une mauvaise utilisation du produit.
  • Page 56 Oui, mais veuillez confirmer le port d'entrée de votre centrale électrique. La taille de sortie CC du panneau solaire ELECAENTA 40 W est de 5,5 x 2,1 mm, il peut être compatible avec la plupart des générateurs solaires du marché.
  • Page 57 Si vous envisagez de connecter plusieurs panneaux en parallèle ou en série, achetez exactement les mêmes panneaux solaires. Contacter ELECAENTA Si vous avez des questions ou des suggestions sur nos produits, veuillez nous contacter à support@caenta.com. Nous nous engageons à vous répondre dans les...
  • Page 58 今度ELECAENTAをご購入いただき、誠にありがとうございます！ ELECAENTA（ エレカンタ）ではアウトドア、RVライフ、キャンプ、防災緊急領域 を注目し、ポータブル電源やソーラーパネルなどグリーンエネルギーガジェットを 開発・販売しています。 本マニュアルは本製品の適切な利用の案内を目的とします。内容をしっかりお読み いただいた上、ガイドに従ってください。本マニュアルを紛失しないように、よく 保存してください。 製品紹介 ELECAENTAソーラーパネルED-40は、お使いのデバイスにクリーンで再生可能かつ 経済的な電力を提供できます。携帯電話、ノートパソコン、モバイルバッテリー、 首掛け扇風機などのUSB充電電子機器はともかく、ポータブル電源やドロンなどDC 充電のデバイスも充電できます。 製品の特徴 1.単結晶太陽電池を採用し、透明性の強いETFE材料を覆い、太陽エネルギーの変換 率が2４％に達成します。 2.一体型ラミネート設計、軽量・薄型、防水レベルはIP68に達します。 3.各USBポートにスマートICが内蔵され、はお使いの機器の電流を自動的かつ迅速 に認識し、充電プロセスを高速化できます。 4.折りたたみ式でコンパクトなデザインは、ハイキング、旅行、キャンプなどの屋 外活動に最適です。 JP-56...
  • Page 59 1.5KG 防水規格 IP68 動作温度範囲 -10〜70℃ パッケージの内容 1 × 2M DC5521 to DC5521 ケーブル 3 × DC サイズ転換コネクタ 1 × 40Wソーラーパネル 2 × クライミングフック 1 ×ユーザーマニュアル 40W PORTABLE SOLAR PANEL USER MANUAL Model: ED-40 Contact Us: support@caenta.com 12 Months Warranty JP-57...
  • Page 60 使用方法 ソーラーパネルを開きます。直射 日光の下で広げて安定させ、太陽 に向かっていることを確認しま す。ソーラーパネルが太陽エネル ギーを感知すると、ジャンクショ ンボックスにある赤のインジケー タライトが点灯します。 2.ソーラパネルを太陽に向かう最適な角度を調整します。 3.ケーブルでお使いの電子機器をに接続します。 ※ご注意：ご充電するデバイスをソーラーパネルの裏側、または片陰のところに置 き、過熱しないようにご注意くださ JP-58...
  • Page 61 DC出力 本製品は2MのDCケーブルがついており、DCプラグのサイズが5.5*2.1MMとまりま す。DC入力口が5.5*2.1MMのデバイスに直接と接続して充電することができます。 3個DCサイズ転換コネクタ 充電しようとするデバイスのDC入力口のサイズは本製品のDC出力ケーブルのサイ ズと異なる場合は、製品付属の3個DC サイズ転換プラグを利用し、サイズ転換で製 品を充電することができます。 ※充電しようとするデバイスのDC入力口のサイズは製品の販売もとまでお問い合 わせください。 マーク サイズ 3.5*1.35mm 7.9*0.9mm 5.5*2.5mm JP-59...
  • Page 62  USB QC 3.0 急速充電口 USB-A Type-C PD30W急速充電口 USB-C JP-60...
  • Page 63 ソーラーパネルを並列/直列する方法について 並列方法 ELECAENTAソーラーパネル並列ケーブル（別売り）で2枚ののED-40を並列します。 2.MC4ケーブルをご利用する場合： (I).まず、ソーラーパネルをのDC5521-MC4ケーブル（別売り）に接続します。もう 一枚のソーラーパネルも同じ手順で接続します。 (II).2枚のED-40を写真のようにあるMC4 Y字型並列ケーブル（別売り）で、ソーラ ーパネルの正極と正極、負極と負極を接続します。 (III).ご充電しようとするデバイスに付属のMC4充電ケーブルと接続してデバイスへ充 電します。 Ⅲ MC4 Y字型並列ケーブル                （別売り） Ⅰ Ⅰ JP-61...
  • Page 64 直列方法 ED-40がMC4ケーブルで直列することができます。 (I).まず、ソーラーパネルをDC5521-MC4ケーブル（別売り）に接続します。もう 一枚のソーラーパネルも同じ手順で接続します。 (II).MC4 ケーブルのオスコネクタを、もう一本のMC4 ケーブルのメスコネクタに接 続します。 (III).ご充電しようとするデバイスに付属のMC4充電ケーブルと接続してデバイスへ 充電します。 Ⅲ Ⅰ Ⅰ Ⅲ JP-62...
  • Page 65 使用上の注意事項 1.ソーラーパネルの変換効率は、太陽光の強度や天候条件、設置場所、設置角度な ど様々な要因より影響されます。 2.ソーラーパネルを長時間に太陽に当たって発電する場合、ソーラーパネルが熱く なり、触るとやけどをすることがありますので、ご注意ください。 3.ご充電するデバイスをソーラーパネルの裏側、または片陰のところに置き、過熱 しないようにご注意ください。 4.製品を直列/並列して使用する場合は是非マニュアルに沿って正確に操作してくだ さい。 5.この製品にはバッテリーがなく、蓄電ができませんので、予めご了承ください。 6.単結晶ソーラーパネルを常にやさしく取り扱ってください。製品を落としたり、 傷つけたりしないでください。鋭いものから遠ざけて保管してください。 7.耐久性のため、使用後は乾いたタオルまたは布でソーラーパネルをきれい拭いて ください。 8.アウトドアで使用する時充電端子の防水防埃をご注意ください。 下記の使用方法をオススメしません！ パネルが完全に展開していない 夜での使用 陰に当たる 窓の内側で使用 JP-63...
  • Page 66 よくあるご質問 ●ソーラーパネルの発電力が定格の40Wに達しないのはなぜですか？ ソーラーパネルを実際に使用する場合、下記の原因で、実際の発電力は定格電力に 達しないことがあります。 太陽光の強さ ソーラーパネルの発電力は太陽光の強さによって大きく変動します。晴れた日の昼 は比較的試験条件に近いかもしれませんが、午前中や午後、または霞んだり曇った り雨が降ったりするなど天候によっても光の状態は変化しますので、実際の発電力 が不安定していることがあります。 表面温度 ソーラーパネルの表面温度は、ソーラーパネルの電力性能に影響されます。 太陽光線との角度 ソーラーパネルを太陽光に対して垂直になるようにしないと、最もよい発電効率が できかねます。 他の因子 ソーラーパネルの表面には影、 異物、 埃などによりを覆われた場合、 室内で、 ガラスの 裏側など太陽光強度の強さが削減した環境で使用する場合は、 最もよい発電効率が JP-64...
  • Page 67 できかねます。 もし上記の原因以外でソーラーパネルがうまく発電しない場合は、 製品が故障してい る可能性がありますので、 どうぞカスタマーアフターサービスまでご連絡ください。 ●ED-40 で私のポータブル電源に充電できますか？ ご充電しようとするポータブル電源入力ポートのサイズならびに電圧電流範囲をご 確認ください。 ED-40 が DC5521-DC5521 ケーブル、 更に 3 個のサイズ転換コネクタ を付属していますので、 市販のほとんどのポータブル電源製品と互換性があります。 ●ED-40 を直列に接続することはできますか？ はい、 できます。 2 枚の ED-40 を直列に接続した場合、 出力電圧は 18V + 18V =  36V、 出力電流は 2.22A となります。 a. 直列ケーブルが 36V、 2.22A まで対応できることを確認してください。 b. 複数のパネルを直列に接続する場合は、 必ず同じ型番のパネルをご利用ください...
  • Page 68 製品保証 保証期間は、お買上げ日より12ヶ月となります。保証延長の申し込み方法は、 本マニュアル最後にある保証カードをご参照ください。 お問い合わせ ELECAENTA製品に関するお問い合わせやご意見については、support@- caenta.comまでご連絡してください。24時間以内返信させていただきます（祝 日を除く）。 JP-66...

  • Page 69: Warranty Information

    Warranty Extension Plan: 12-month warranty →24-month warranty To participate in the Warranty Extension Program, please send your Order Number to ELECAENTA Customer Support Email. You will get a chance to upgrade one year warranty to two years for free!
