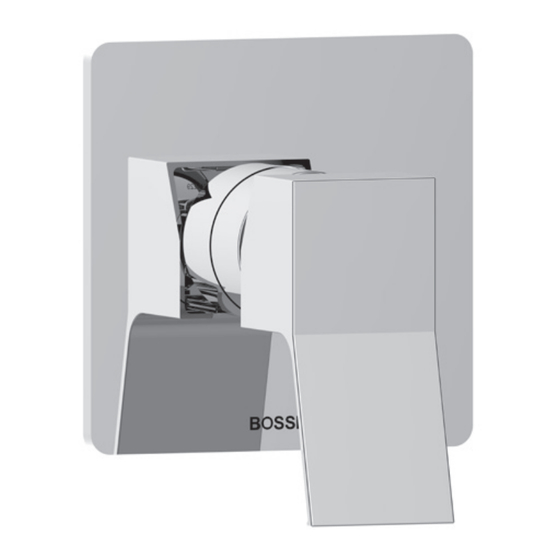

Concealed single lever mixer with 1 way outlet

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 22

Quick Links

Miscelatore Monocomando
da incasso 1 via
Concealed
with 1 way outlet
Single Lever Mixer
mit 1 Ausgang
Einhebel-Mischer Unterputzeinbaukörper
Mitigeur monocommande à encastrer avec 1 sortie
Mezclador monomando empotrable con 1 salida
Смеситель Механический встраиваемый с переключением на 1 направление
OUTLET
IN HOT
Z00008
IN COLD
Z00739
Z00007
Z00736
Z00067
Z00504
design Marcello Ziliani

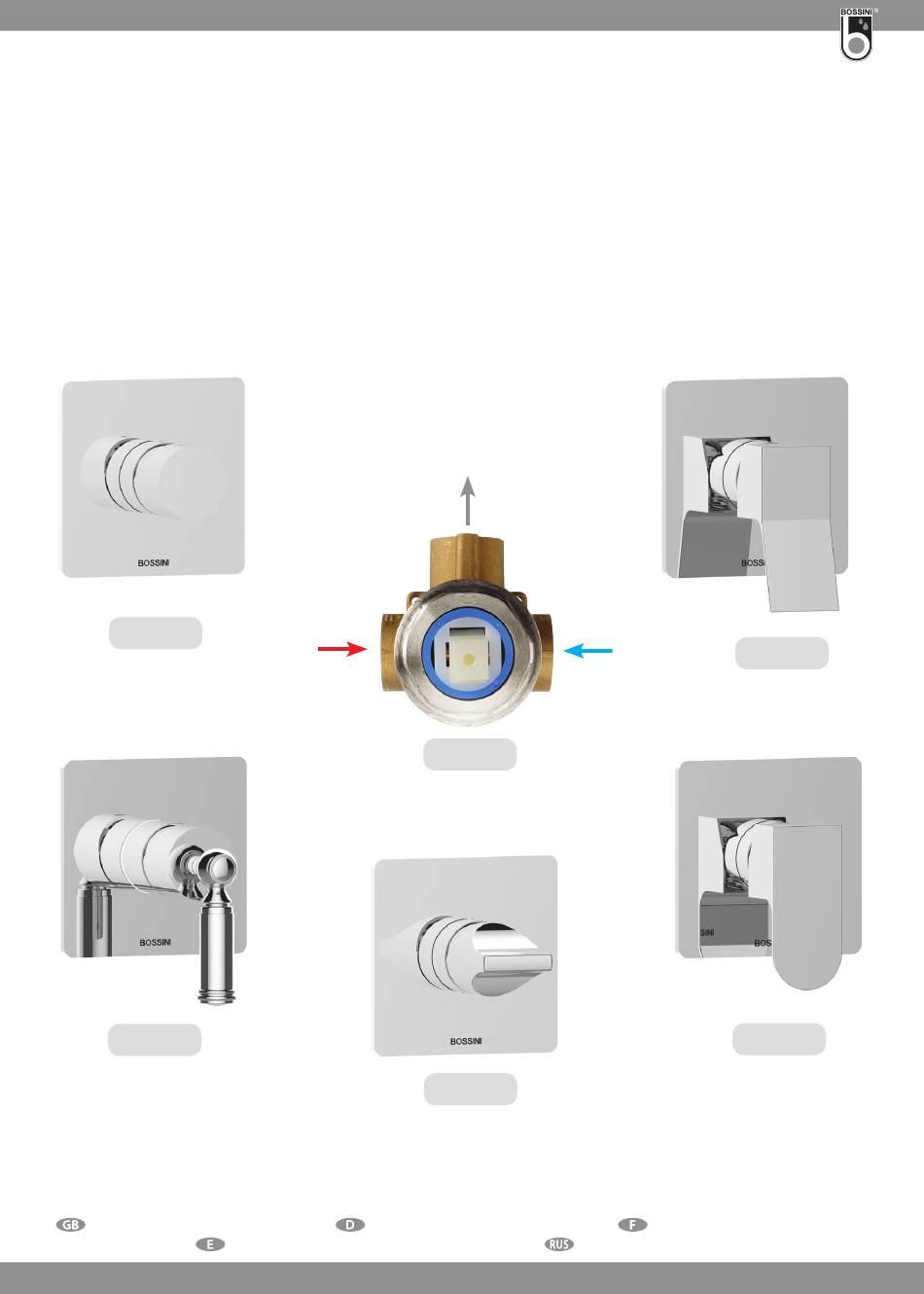

Istruzioni di montaggio e manutenzione
Installation and care instructions
Montage-und Wartungsanleitung
