Vemer RX1-8A User Manual

E70004620
V3IS00917-010
35.6

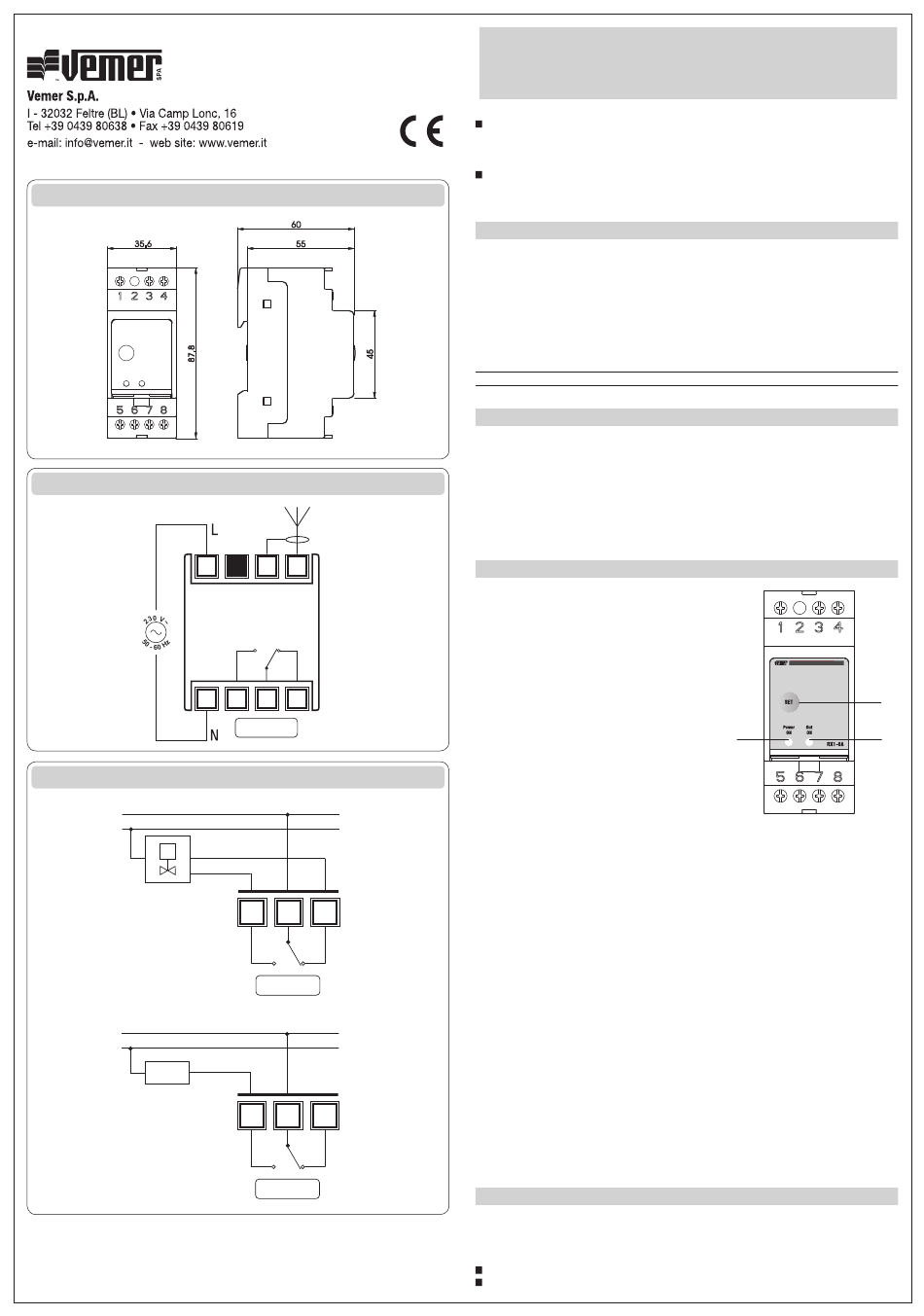

Schema di collegamento
Esempi di collegamento
L
N
M
CHIUDE
APRE
Valvole motorizzate.
L
N
LOAD
Pompe di circolazione,
bruciatori, elettrovalvole.
RX1-8A
Mod.
Dimensioni
60
55
1 2 3 4
8A / 250V CA
5 6 7 8
Out
NA C NC
Out
NA C NC
Out
Manuale d'Uso
Attuatore remoto RX1-8A ritardato
Leggere attentamente tutte le istruzioni
L'attuatore remoto RX1-8A con attuazione ritardata è un dispositivo automatico di
comando con montaggio indipendente per gli apparecchi di climatizzazione; è progettato
per la ricezione dei segnali via radio provenienti dai termostati e cronotermostati RF
compatibili.
Esegue azioni di tipo 1B ed è destinato ad operare in ambiente domestico e similare
con categoria di sovratensione III (EN 61010-1) e grado di inquinamento normale
(EN 60730-1).
AVVERTENZE DI SICUREZZA
Durante l'installazione ed il funzionamento del prodotto è necessario rispettare
le seguenti indicazioni:
1) Il prodotto deve essere installato da persona qualificata
2) Togliere l'alimentazione durante l'installazione del prodotto
3) Non alimentare o collegare il prodotto se qualche parte di esso risulta
danneggiata
4) Collegare il prodotto rispettando gli schemi descritti nel presente manuale e sullo
strumento
Codice Modello
VE015499
RX1-8A
CARATTERISTICHE TECNICHE
• Alimentazione: 230 V CA (-15%/+10%) 50/60 Hz
• Uscite:
- 1 relè con contatto in scambio da 8A 250 V CA con carico resistivo
- collegamento di un'antenna esterna (opzionale)
• Temperatura di funzionamento: 0°C ÷ 50°C
• Temperatura di immagazzinamento: -10°C ÷ 65°C
• Installazione su barra DIN
• Grado di protezione: IP40
UTILIZZO

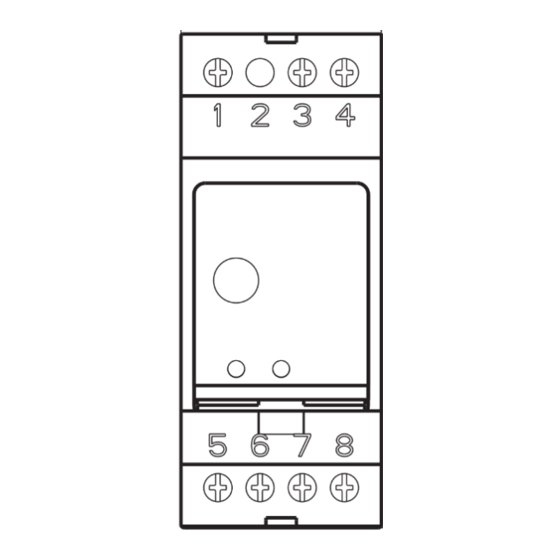

INDICAZIONI E COMANDI
1 – LED verde di segnalazione dello stato di
funzionamento
2 – LED rosso di segnalazione stato relè
3 – TASTO SET di programmazione e reset del canale
FUNZIONAMENTO
• All'accensione il LED rosso emette 2 lampeggi
della durata di mezzo secondo (sequenza di
accensione).
• Terminata la sequenza di accensione,
viene acceso il LED verde per segnalare il
funzionamento normale del dispositivo e viene
acceso il LED rosso per segnalare lo stato
corrispondente del canale (acceso = ON).
• Attuazione: la commutazione OFF  ON del
relè avviene dopo 5 minuti dalla richiesta del
termostato o cronotermostato RF compatibile;
la commutazione ON  OFF del relè avviene
istantaneamente dal momento in cui non c'è più
richiesta del termostato o cronotermostato RF
compatibile.
Nota: l'attuazione può avvenire solamente dopo
la configurazione del canale.
• L'interruzione del collegamento radio per più di
15 minuti fra trasmettitore e ricevitore disattiva
il relè e fa lampeggiare il led rosso. Il ripristino è
automatico.
Configurazione del canale
Durante il funzionamento normale, premere il tasto SET per almeno tre secondi
°
per entrare in modalità di configurazione. In questa modalità è spento il LED verde,
mentre lampeggia il LED rosso.
Lo strumento rimane in modalità configurazione per un tempo massimo di 60
°
secondi entro il quale l'attuatore deve ricevere una stringa di configurazione (vedere
le istruzioni di del termostato o cronotermostato RF compatibile abbinato per la
modalità di invio della stringa).
Alla ricezione della stringa, il canale risulta configurato e l'attuatore riprende il
°
funzionamento normale.
Per riconfigurare il canale, ripetere la procedura.
°
• Per cancellare la configurazione del canale, entrare in modalità di configurazione con il
tasto SET, quindi premere il tasto SET per almeno tre secondi finchè non si riaccende il
LED verde.
Ogni nuova configurazione cancella la configurazione precedente.
NORME DI RIFERIMENTO
La conformità alle Direttive Comunitarie:
2014/35/UE (Bassa Tensione)
2014/30/UE (E.M.C.)
è dichiarata in riferimento alle seguenti Norme armonizzate:
CEI EN 60730-1
EN 301 489-1/3 e EN 300 220-3
Descrizione
Attuatore remoto con attuazione ritardata
3
1 2
