Vemer RX.16A User Manual

V3IS00805-010-032017
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
Tel +39 0439 80638 • Fax +39 0439 80619
e-mail: info@vemer.it - web site: www.vemer.it
2

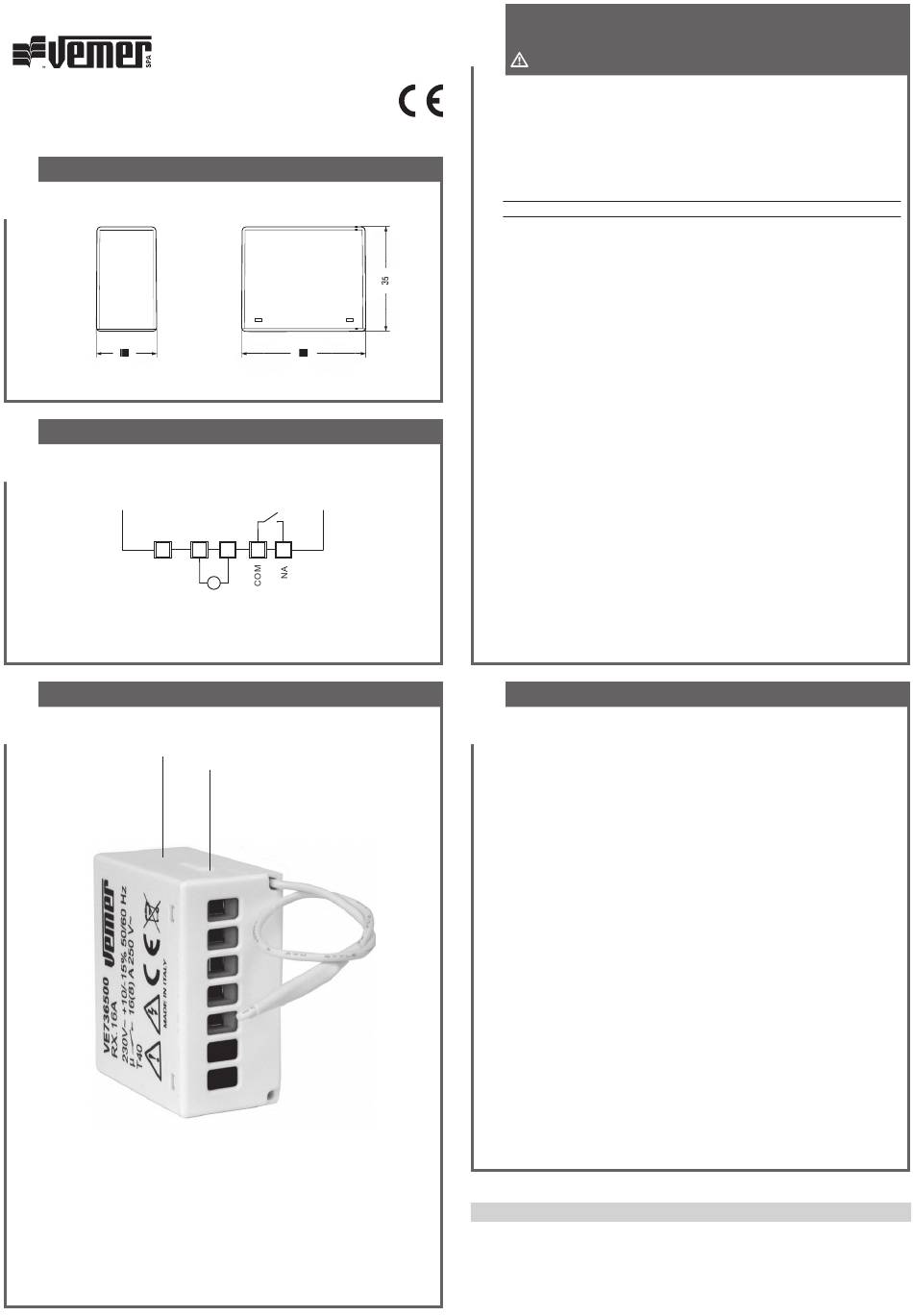

DIMENSIONI
20 20 20 20
3
SCHEMI DI COLLEGAMENTO
1
4
INSTALLAZIONE
2
INDICAZIONI E COMANDI
1 – Tasto per la configurazione del canale
2 – Led bicolore rosso/verde per la segnalazione stato di funzionamento
RX.16A
Mod.
42 42
2 3 4 5
~
230V
1
1
Manuale d'Uso
ATTUATORE REMOTO RX.16A
Leggere attentamente tutte le istruzioni

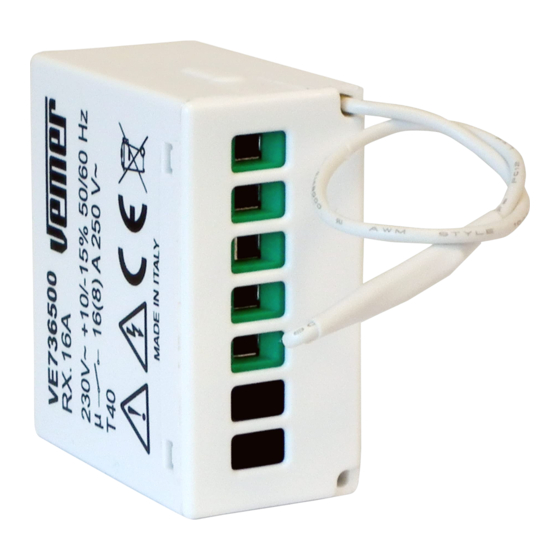

L'attuatore remoto RX.16A è un dispositivo automatico di comando con
montaggio indipendente progettato per la ricezione dei segnali via radio
provenienti dagli strumenti a radiofrequenza Vemer.
Esegue azioni di tipo 1B ed è destinato ad operare in ambiente domestico
e similare con categoria di sovratensione III e grado di inquinamento 2
(EN 60730-1).
Codice Modello
VE736500
RX.16A
AVVERTENZE DI SICUREZZA
Durante l'installazione ed il funzionamento del prodotto è necessario
rispettare le seguenti indicazioni:
1) Il prodotto deve essere installato da persona qualificata
2) Togliere l'alimentazione durante l'installazione del prodotto
3) Non alimentare o collegare il prodotto se qualche parte di esso risulta
danneggiata
4) Collegare il prodotto rispettando gli schemi descritti nel presente manuale e
sullo strumento.
5) Dopo l'installazione deve essere garantita la inacessibilità ai morsetti di
collegamento senza l'uso di appositi utensili.
6) Lo strumento deve essere installato e messo in funzione in conformità con
la normativa vigente in materia di impianti elettrici.
7) Nell'impianto elettrico a monte dello strumento deve essere installato un
dispositivo di protezione contro le sovracorrenti.
CARATTERISTICHE TECNICHE
• Alimentazione: 230Vac (-15% ÷ +10%) 50/60 Hz
• Uscita: relè bistabile con potere di interruzione di 16(8)A / 250Vac
• Massima distanza dal trasmettitore: 30 metri in ambiente domestico
residenziale
• Antenna accordata a 433,92 MHz
• Temperatura di funzionamento: 0 ÷ 40°C
• Temperatura di immagazzinamento: -10°C ÷ +70°C
• Contenitore: adatto alla scatola da incasso (occupa lo spazio di un modulo)
• Grado di protezione: IP20
• Tipo di azione: 1B
5
FUNZIONAMENTO
• All'accensione il LED rosso emette 2 lampeggi della durata di mezzo secondo
(sequenza di accensione).
• Terminata la sequenza di accensione, viene acceso il LED verde per
segnalare il funzionamento normale del dispositivo e viene acceso il LED
rosso per segnalare lo stato corrispondente del canale (acceso = ON).
• L'attuazione (commutazione ON/OFF del relè) richiesta dal dispositivo
di comando (trasmettitore) associato può avvenire solamente dopo la
configurazione del canale.
• L'interruzione del collegamento radio per più di 15 minuti fra trasmettitore
e ricevitore disattiva il relè e fa lampeggiare il led rosso. Il ripristino è
automatico.
Configurazione del canale
° Durante il funzionamento normale, premere il tasto per almeno tre secondi
per entrare in modalità di configurazione. In questa modalità è spento il LED
verde, mentre lampeggia il LED rosso.
° Lo strumento rimane in modalità configurazione per un tempo massimo di 60
secondi entro il quale deve ricevere dal dispositivo di comando una stringa di
configurazione (vedere le istruzioni per la modalità di invio della stringa).
° Alla ricezione della stringa, il canale risulta configurato e l'attuatore riprende
il funzionamento normale.
° Per riconfigurare il canale, ripetere la procedura.
• Per cancellare la configurazione del canale, entrare in modalità di
configurazione (tenendo premuto il tasto per almeno 3 secondi finché il
led rosso comincia a lampeggiare), quindi premere il tasto per almeno tre
secondi finchè non si riaccende il LED verde.
Ogni nuova configurazione cancella la configurazione precedente.
NORME DI RIFERIMENTO
La conformità con le Direttive Comunitarie:
2014/35/UE (Bassa tensione) 2014/30/UE (EMCD) 2014/53/UE (RED)
è dichiarata in riferimento alle seguenti norme armonizzate:
• CEI EN 60950-1
• EN 301 489-3, EN 301 489-1, EN 300 220-1, EN 300 220-2
Descrizione
Attuatore remoto da incasso
