Summary of Contents for Oceanic OCEAISH500W

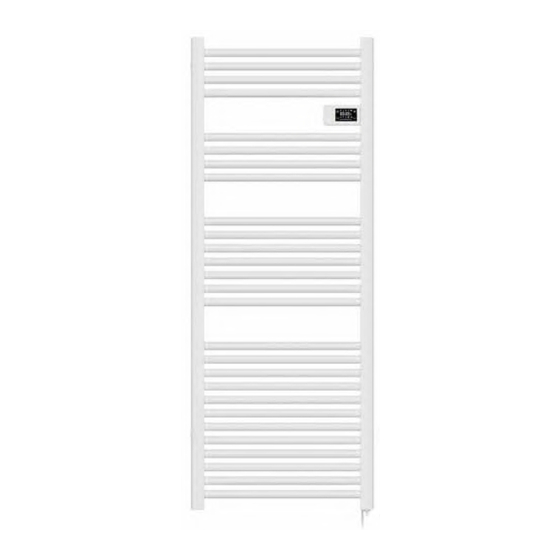

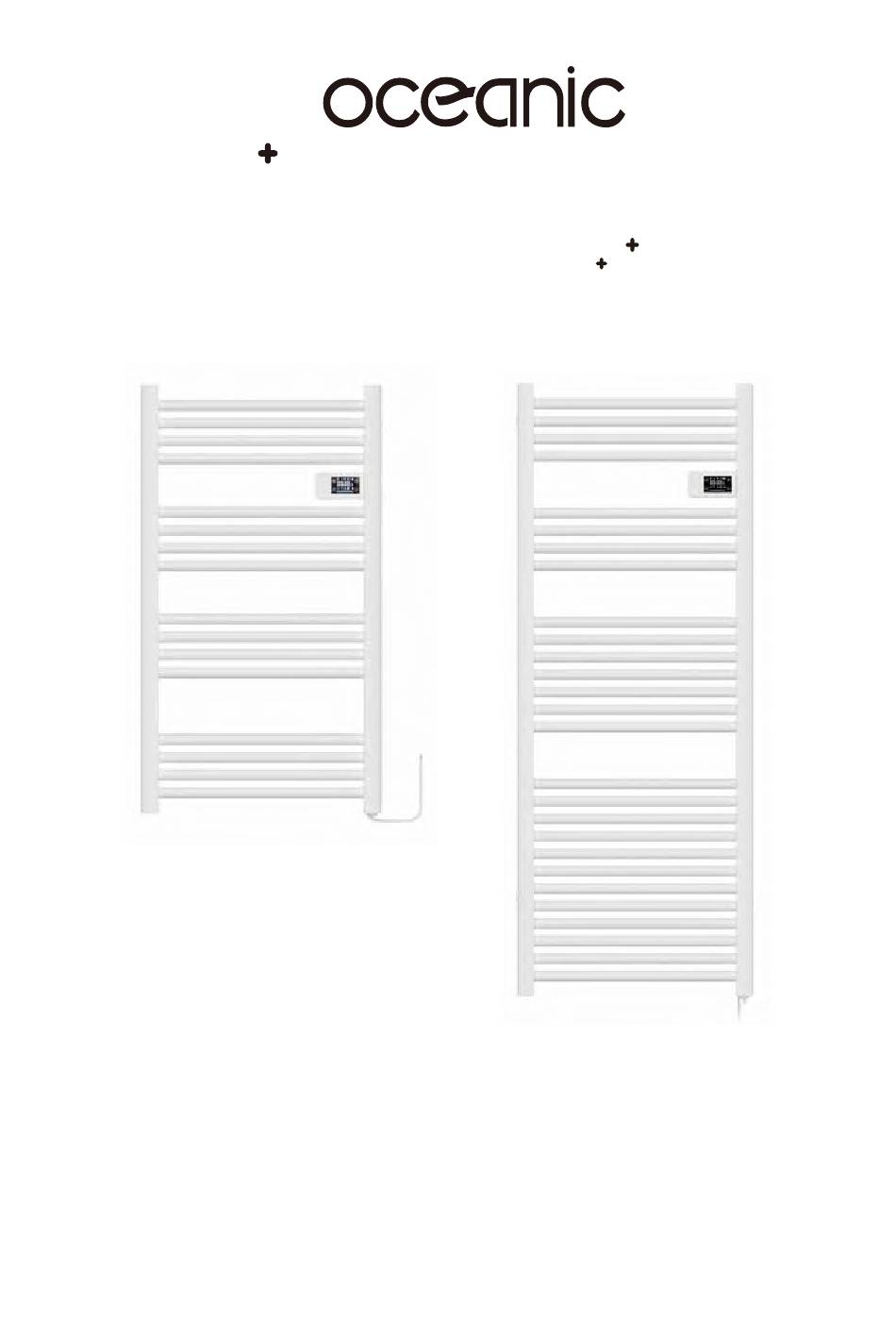

- Page 1 La simplicité au service de votre quotidien Radiateur Sèche-serviettes Electric towel radiator OCEAISH500W OCEAISH750W...
-
Page 2: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ MERCI DE BIEN VOULOIR LIRE LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT AVANT D’UTILISER L'APPAREIL. CONSERVEZ-LES POUR TOUTE CONSULTATION ULTERIEURE. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à... - Page 3 prise de courant. Le chauffage ne doit pas être directement devant la prise. MISE EN GARDE: Cet appareil est destiné seulement au séchage de produits textiles lavés à l'eau. MISE EN GARDE: Pour éviter tout danger pour les très jeunes enfants, il est recommandé...
- Page 4 d’autres moyens, se référer à la section “INSTALLATION”. En ce qui concerne les informations détaillées sur le raccordement du câble électrique, se référer à la section “RACCORDEMENT ÉLECTRIQUE”. INSTALLATION RECOMMANDATIONS IMPORTANTES A LIRE AVANT L'INSTALLATION - Ne pas installer l'appareil directement en-dessous d’une prise de courant. - Ne pas utiliser l'appareil à...
-
Page 5: Raccordement Électrique
INSTALLATION DANS LA SALLE DE BAINS Avertissement : ce produit doit être utilisé dans le volume 2 et hors volume uniquement selon les règles nationales de câblage (pour la France, NF C 15-100). Remarque : Le schéma n'est fourni qu'à titre de référence. Nous vous suggérons de contacter un électricien professionnel pour toute aide. - Page 6 - (Ne pas le connecter à la terre). - En l’absence de fil pilote, isolez le bout dénudé du fil noir pour éviter tout contact - électrique avec les autres fils ou la terre.
-
Page 7: Installation De L'appareil
Attention ! Certaines parties de l'appareil peuvent devenir chaudes pendant l'utilisation. Les bébés et les enfants sont particulièrement vulnérables aux brûlures. Lisez et respectez les instructions d'utilisation avant d'utiliser le produit pour la première fois. Ne surchargez pas l'appareil en y accrochant trop de serviettes ou de vêtements. Ne couvrez pas l'appareil hermétiquement. -
Page 8: Schéma D'installation
SCHÉMA D'INSTALLATION... - Page 9 DANGER ! Danger d'électrocution ! Avant de percer les murs, assurez-vous qu'il n'y ait pas de lignes électriques ou autres dans le mur. DANGER ! Risque de blessure ! L'appareil ne doit pas être monté directement sous une prise murale. ATTENTION ! Dégâts matériels.
- Page 10 MISE EN PLACE DU PRODUIT 1. Placez les supports avec des vis dans les quatre trous de l'appareil. Veuillez noter que le curseur intégré vous permet de régler la hauteur des supports. La distance maximale entre les supports supérieurs et inférieurs est égale à la longueur totale de l'appareil. Assurez-vous que les supports horizontaux à...
- Page 11 FONCTIONNEMENT DE L'APPAREIL Avant chaque démarrage, vérifiez l'état de l'appareil. DANGER ! Risque de blessure ! L'appareil ne peut être allumé que si aucun défaut ou dommage n'a été constaté sur le produit ou sur le câble. Vérifiez que toutes les pièces de la machine sont solidement fixées. Avant la connexion, vérifiez que tous les interrupteurs sont en position [O].
-
Page 12: Mode Confort
Horloge ode temps Jour de de la semaine 1 à 7 Mode pilote Anti-brûlure Programme P1 a P7 Température Détection de fenêtre ouverte Verrouillage enfant Chauffe Mode confort Mode économique Hors Hors gel Plage de chauffage MODE CONFORT Ce mode vous permet de régler la température souhaitée pendant la journée. La plage de température est de 7°C à... - Page 13 Appuyez sur l'icône . Les chiffres des minutes commenceront à clignoter. Appuyez sur [+] et [-] pour régler les minutes (Fig. 4). Appuyez brièvement sur l'icône jusqu'à ce que la semaine (1) commence à clignoter (Fig. 5). Appuyez sur [+] et [-] pour régler le jour actuel de la semaine. 1 = lundi, 2 = mardi, 3 = mercredi, 4 = jeudi, 5 = vendredi, 6 = samedi, 7 = dimanche.
- Page 14 Appuyez sur l'icône [ ] et maintenez-la enfoncée pendant 3 secondes jusqu'à ce que [09] commence à clignoter. (Fig. 9) Appuyez brièvement sur l'icône [ ] jusqu'à ce que [30] commence à clignoter. (Fig. 10) Appuyez sur l'icône , [1] commencera à clignoter. Appuyez sur [+] pour régler [2] (mardi) (Fig. 11). Appuyez sur l'icône [ ] pour accepter et accéder au mode Programme.
- Page 15 MODES P1 - P7 - EXEMPLE DE RÉGLAGE Mode P1 (Fig. 17) : le mode confort est actif entre 6h00 et 22h00 (en dehors de ces heures, l'appareil fonctionne en mode économie. Mode P2 (Fig. 18) : le mode confort est actif entre 19h00 et 6h00 (en dehors de ces heures l'appareil fonctionne en mode économie.
- Page 16 FONCTION VERROUILLAGE ENFANT Pour empêcher la modification des paramètres, l'utilisateur peut définir un verrouillage enfant. Appuyez simultanément sur [+] et [-] et maintenez-les enfoncés pendant environ 5 secondes jusqu'à ce que l'icône de la clé apparaisse à l'écran. L'appareil sera verrouillé dans le mode de fonctionnement actuel, il est uniquement possible de l'éteindre à...
- Page 17 Appuyez sur [+] pour démarrer la détection de fenêtre ouverte (Fig. 26). Vous pouvez modifier l'heure de reprise du chauffage. Sélectionnez [0] [65] ou [90], qui est le nombre de minutes après lequel le fonctionnement de l'appareil reprendra. Après avoir entré le paramètre souhaité, appuyez brièvement sur l'icône [ ] pour entrer d'autres paramètres.
- Page 18 FONCTION DE MÉMOIRE DE PANNE DE COURANT En cas de coupure de courant soudaine, l'appareil conserve le mode de fonctionnement mémorisé et le redémarre automatiquement après reconnexion à l'alimentation électrique. Cependant, les réglages de l'heure doivent être refaits. RETOUR AUX RÉGLAGES D'USINE Pour réinitialiser les paramètres de l'appareil, maintenez le bouton marche/arrêt enfoncé...
- Page 19 Les dysfonctionnements sont souvent dus à des défauts mineurs. Vous pouvez facilement y remédier vous-même. Consultez le tableau suivant avant de contacter le vendeur. Vous vous épargnerez ainsi beaucoup d'ennuis et peut- être même de l'argent. Défaut/dysfonctionnement Cause Mesure corrective Mettez l'appareil en marche ou réglez le L'appareil ne chauffe pas L'appareil est-il éteint ?
-
Page 20: Conditions De Garantie
Il est donc garanti pendant 2 ans à compter de la date d'achat. Conservez votre reçu qui servira de preuve d'achat. En cas de dysfonctionnement, vous devez retourner votre produit auprès de votre point de vente. CARACTÉRISTIQUES TECHNIQUES OCEAISH500W(GD960540E) OCEAISH750W(EKA-140-54) Référence (Modèle) Puissance nominale 500W 700W... -
Page 23: Entretien Et Nettoyage
à qui vous avez acheté ce produit pour qu’il soit pris en charge et recyclé dans le respect de l’environnement. Ce manuel d'instructions est également disponible sur notre site web : www.oceanic.eu Oceanic IMPORTÉ PAR : 120-126 Quai de Bacalan A.M.C. -
Page 24: Safety Instructions
SAFETY INSTRUCTIONS PLEASE KEEP THEM FOR FUTURE REFERENCE. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. -
Page 25: Installation
WARNING: In order to avoid a hazard for very young children, this appliance should be installed so that the lowest heated rail is at least 600 mm above the floor. Do not use this heater with a programmer, timer, separate remote control system or any other device that turns on the heater automatically because there is a risk of fire if the device is covered or placed incorrectly. - Page 26 - Do not install the unit in an air current that could disrupt its regulation. - Do not place the unit near a barrier limiting the airflow around it. - Attach the heater vertically to the wall as described below. - Choose screws and plugs suitable for the wall material and weight of the unit.
-
Page 27: Electrical Connection
ELECTRICAL CONNECTION CAUTION: Before working, turn off the electricity at the main circuit breaker. - The installation must be carried out in the rules of the art and meet the standards in force in the country (NF C 15-100 in France). - The unit must be connected to a standard wall box placed at least 60 cm from the floor. - Page 28 1× 4× 4× 4× 4× 4× 4×...
-
Page 29: Installation Diagram
INSTAL LATION DIA G R AM... - Page 31 Insert the appropriate plugs into the holes, then fix the support boxes as shown in the diagram below using the long wisps and washers.
- Page 39 Remote control mode allows you to receive commands from the central control line,connected to your radiator via the control line(black wire).There are four modes in line control mode 1) comfort mode 2) economy mode 3) defrost mode 4) switch-off mode,where the machine automatically runs according to the input signal mode of the signal line;the display reads:set temperature (comfort 19 ,economy 15 ,antifrost 7...
-
Page 40: Warranty Terms
It is therefore guaranteed for 2 years from the date of purchase. Keep your receipt which will serve as proof of purchase. In the event of a malfunction, you must return your product to your point of sale. TECHNICAL CHARACTERISTICS Reference(Model) OCEAISH500W(GD960540E) OCEAISH750W(EKA-140-54) Nominal power 500W 700W IP24... - Page 41 Model number(s): OCEAISH500W (GD960540E) and OCEAISH750W (EKA-140-54) Features Symbol Value Unit Features Status Thermal power Type of heat input, for decentralised electric storage heaters only (select one type only) OCEAISH500W Rated thermal output manual thermal control of the load with integrated thermostat [no]...
-
Page 42: Care And Cleaning
Instruction manual version: V1 This instruction book is also available on our website: www.oceanic.eu IMPORTED BY : Oceanic A.M.C. 120-126 Quai de Bacalan... - Page 43 La simplicité au service de votre quotidien Retrouvez toutes les informations sur la marque et les notices sur www.oceanic.eu...
