Kohler AVID 97359T-B4 Installation Instructions

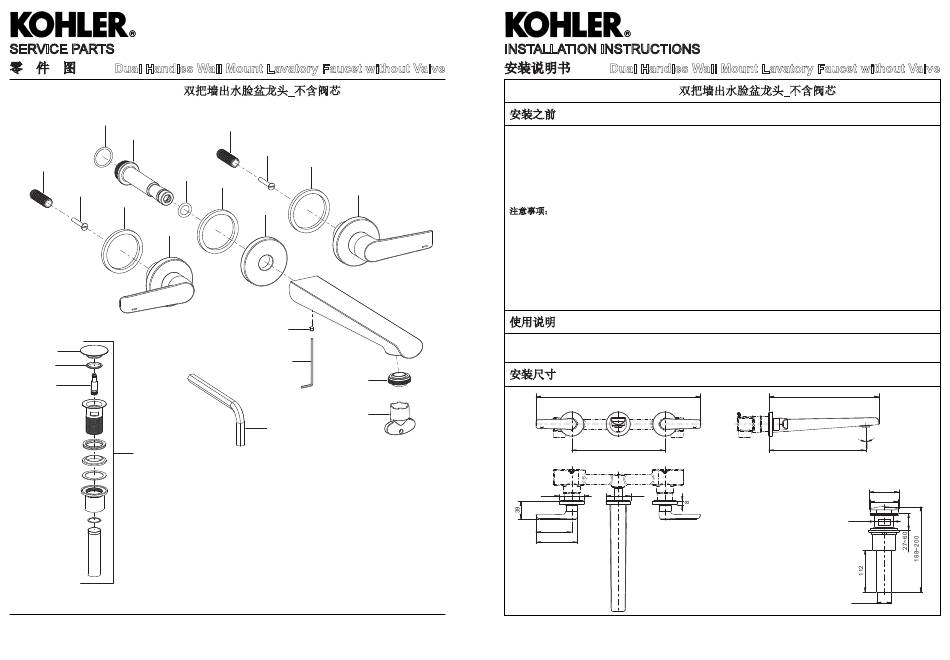

SERVICE PARTS
Dual Handles Wall Mount Lavatory Faucet without Valve
零 件 图
97359T-B4
双把墙出水脸盆龙头_不含阀芯
870721
1481949
3007139
34263
3002532
870205
1482004**
1102890**
1102891
1102892
1142103**
**订购时请说明颜色编号
**Color code must be specified when ordering
1482006-T2-A
AVID
3007139
3002532
870205
870205
1482005**
1233983**
832751
1046290
1231664
3006148
1490520
艾非
INSTALLATION INSTRUCTIONS
安装说明书
安装之前
所有的资料是按最新出版的产品资料编写而成。科勒
公司保留任何时候不经通知即可改变产品特性、包装
或产品可供类型的权利。
说明书包括重要的安装、保养及清洁方面的内容，请
把这些资料交给用户阅读。
注意事项：
1. 一定要先彻底冲洗供水管以清除管道中的杂质。
2. 检查供水管有无损坏和漏水。如需要，进行替换和
维修。
3. 遵守当地管路安装条例。
4. 本产品需与双把墙出水脸盆龙头阀芯31141T-NA搭
配使用。
5. 确保安装此产品之前，双把墙出水脸盆龙头阀芯
31141T-NA已安装完毕。
使用说明
逆时针旋转左把手为热水，顺时针旋转右把手为冷
水。
安装尺寸
Ø53
76
89
4
1482006-T2-A
Dual Handles Wall Mount Lavatory Faucet without Valve
97359T-B4
双把墙出水脸盆龙头_不含阀芯
BEFORE YOU BEGIN
All information is based on the latest product
information available at the time of publication.
Kohler Co. reserves the right to make changes in
product characteristics, packaging, or availability at
any time without notice.
Please leave these instructions for the consumer.
They contain important information.
NOTES:
1. Flush the water supply pipes thoroughly to remove
debris.
2. Inspect the supply tubing for damage and leakage.
Replace and maintain as necessary.
3. Observe local plumbing codes.
4. This product should match with the wall mount
lavatory faucet valve 31141T-NA.
5. Install the wall mount lavatory faucet valve
31141T-NA before installing this product.
HANDLE OPERATION
Turn the left handle counter-clockwise for hot water,
turn the right handle clockwise for cold water.
ROUGH-IN DIMENSIONS
353
200
Ø53
艾非
AVID
237
4°
209
Ø64
Ø60
Ø41.2
Ø31.75
1
