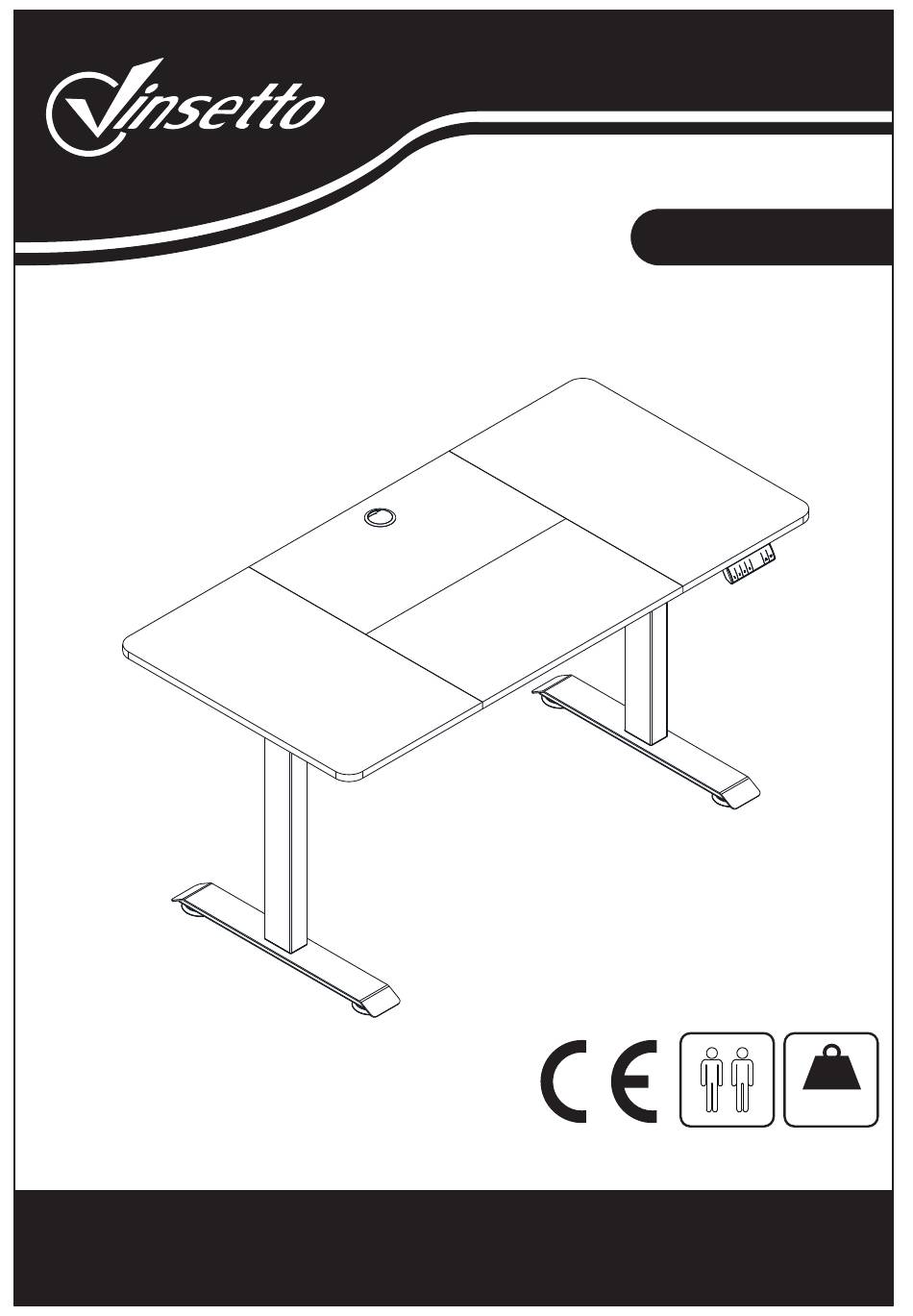

- Page 1 IN230200105V01_IT 920-071V90 70KG Max 70kg IMPORTANTE - CONSERVARE QUESTE INFORMAZIONI PER CONSULTARLE IN SEGUITO: LEGGERE ATTENTAMENTE ISTRUZIONI DI ASSEMBLAGGIO...
-
Page 2: Precauzioni Importanti
PRECAUZIONI IMPORTANTI Leggere attentamente queste istruzioni e conservarle per un riferimento futuro. Quando si utilizza il prodotto, è necessario seguire sempre le precauzioni di sicurezza di base per ridurre il rischio di lesioni, comprese le seguenti: ● Togliere tutti i sacchetti e le confezioni dei componenti hardware per assicurarsi di avere tutte le parti. - Page 3 Lista delle Parti A Colonna di sollevamento*1 B Colonna di sollevamento*1 C Base *2 D Supporto*2 E Staffa laterale*2 F Asta motore*1 G Pannello Desktop*4+Perno di legno*12 H Blocco per connessione Desktop*4 PortaAlimentatore*1 I Controller+Alimentatore J Viti M6 *52 N Chiave esagonale 5# *1; + Cavo elettrico K Viti M4 *1 Cacciavite a testa croce *1...
- Page 4 Passaggi di Assemblaggio Passaggio 1: 1.1 Collegare il pannello ① e il pannello ②coi perno di legno, e poi collegare ③ e ④ ai pannelli ① e ② coi perno di legno. 1.2 Fissare i blocchi di connessione H con J Viti M6 come mostrato in figura. Viti M6 utilizzando la chiave esagonale fornito N.
- Page 5 Passaggio 3: 3.1 installare i supporti e serrarli con Viti M6 J, utilizzando la chiave esagonale fornito N. 3.2 E poi installare le due Staffe laterali con Viti M6 J utilizzando la chiave esagonale fornito N. Passaggio 4: 4.1 Appoggiare il piano del tavolo sul pavimento e mettere la struttura del tavolo sul piano. 4.2 Inserire le Viti M6 J alle travi nel mezzo, ma non serrarle le Viti M6, utilizzando la chiave esagonale fornito N.
- Page 6 Passaggio 5: 6.1 Come mostrato nella Figura 1, inserire l’asta esagonale nella gamba del tavolo B finché la fibbia non è visibile. 6.2 Montare l'altra estremità dell’asta alla gamba del tavolo A e avvitare la manopola. Non è necessario stringere la manopola. Nota: come mostrato nella Figura 2 di seguito, deve essere allineato con lo slot.
-
Page 7: Istruzioni Operative
Istruzioni operative 1. Colonna di sollevamento Premere il pulsante o il pulsante per controllare la colonna di sollevamento su o giù. Premere il pulsante per controllare la colonna di sollevamento, è possibile vedere l'altezza (numero visualizzato) sullo schermo; premere il pulsante per controllare la discesa della colonna di sollevamento, è... -
Page 8: Assembly Instruction
IN230200105V01_EN 920-071V90 70KG Max 70kg IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY INSTRUCTION... -
Page 9: Important Safeguards
IMPORTANT SAFEGUARDS Read these instructions carefully and retain them for future use. When using the product, basic safety precautions should always be followed to reduce the risk of injury including the following: ●Unpack all hardware bags and components to ensure you have all the parts. -
Page 10: Parts List
Parts List Lift column*1 Lift column*1 Base*2 Frame*2 Side bracket*2 Motor Rod*1 Desktop connection block*4 Desk top*4+Wooden pin*12 Power supply holder*1 ④ ① ② ③ 5# wrench*1 Handset + Power supply M6 screws*52 K M4 screws*1 cross screwdriver*1 Power cord L Tapping screws*4... -
Page 11: Assembly Steps
Assembly steps Step 1: 1.1 Connect the ①board and the ②board with wooden pins. Then connect ③ and ④ to the ①and ② tables with wooden pins. 1.2 Fasten connecting blocks with M6 screws as shown in the figure.M6 screws using the supplied spanner . - Page 12 Step 3: 3.1 Assembling frame tightened with M6 screws.M6 screws using the supplied spanner 3.2 Then install the two side bracket with M6 screws.M6 screws using the supplied spanner Step 4: 4.1 Lay the table board flat and put it on the table shelf. 4.2 Attach M6 screws on the middle crossbar, but not taghten them frstly.M6 screws using the supplied spanner .
- Page 13 Step 5: 6.1 As shown in Figure 1, insert the hexagonal bar into the table leg B until the buckle is not visible. 6.2 Assemble the other end of the connecting rod to the table leg A and screw on the handle. The handle does not need to be tightened.
-
Page 14: Operational Instructions
Operational instructions 1. Lift Column Press the button or button to control the lift column up or down Press the button to control up of the lifting column, you can see the height (displayed number) on the screen; press the button to control the down of the lifting column, you can see the height (displayed number) on the screen.
