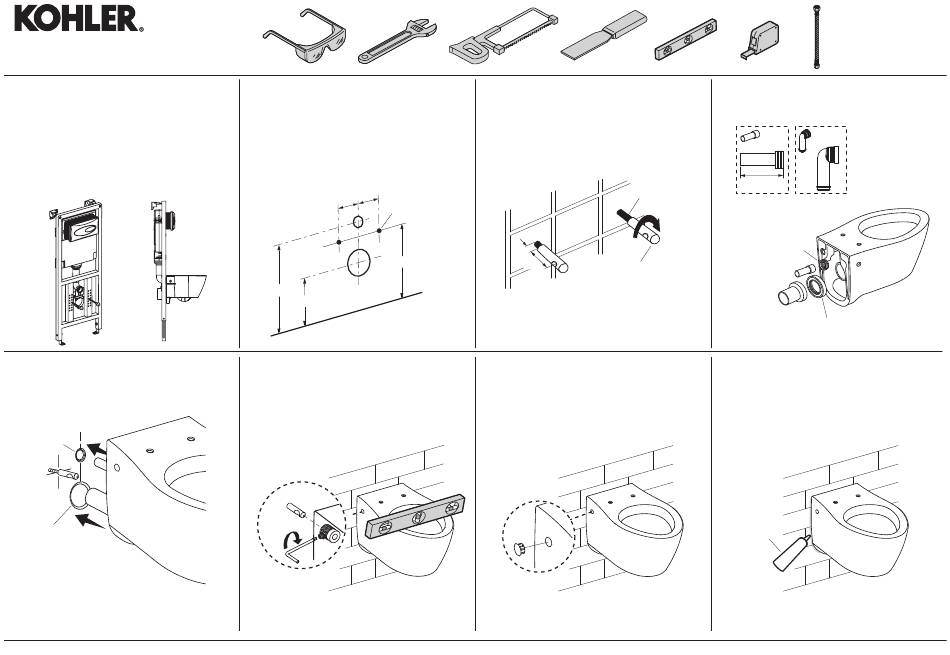

Installation and Care Guide
ข อ แนะนำการติ ด ตั ้ ง และการดู แ ลรั ก ษา
Recommended tank
In-wall Tank K-9310X or K-9311X.
(Install the tank system per
tank's installation instructions).
แนะนํ า ถั ง พั ก นํ � า
ถั ง พั ก นํ �าฝั ง ผนั ง รุ ่ น K-9310X หรื อ K-9311X
(ติ ด ตั � งถั ง พั ก นํ �าฝั ง ผนั ง ตามคู ่ ม ื อ แนะนํ า การติ ด ตั � ง)
4 Install bowl to the wall.
ติ ด ตั � งโถสุ ข ภั ณ ฑ์ เ ข้ า ผนั ง
Inlet
ท่ อ นํ �าดี
Outlet
ท่ อ นํ �าเสี ย
1096664-X2-D
Mark and drill the mounting holes
1
on the wall. Install the stud.
กํ า หนดและเจาะรู ย ึ ด ตามที � ก ํ า หนดบนผนั ง
ติ ด ตั � งสลั ก เกลี ย ว
90 90
Mounting Hole
รู ย ึ ด สลั ก เกลี ย ว
324
359
224
5 Install the mounting kit.
ประกอบชุ ด ยึ ด โถสุ ข ภั ณ ฑ์
Leave 10 mm space for the nut strictly
2
according to the picture.
เหลื อ ระยะสลั ก เกลี ย วออกจากผนั ง 10 มม.
ดั ง ภาพ
Stud
สลั ก เกลี ย ว
10
Nut
48
นอต
Tighten the nut to the stud.
ขั น นอตเข้ า กั บ สลั ก เกลี ย ว
6 Insert the cap.
ปิ ด ฝาครอบ
K-3594X
Connect inlet and outlet connector.
3
ประกอบข้ อ ต่ อ นํ �าดี แ ละนํ �าเสี ย
175 mm
Inlet Gasket
ประเก็ น ทางนํ �าดี
Outlet Gasket
ประเก็ น ทางนํ �าเสี ย
7 Apply sealant. Wipe away excess.
ยาซิ ล ิ โ คน เช็ ด ส่ ว นที � เ กิ น ออก
Silicone
ซิ ล ิ โ คน
