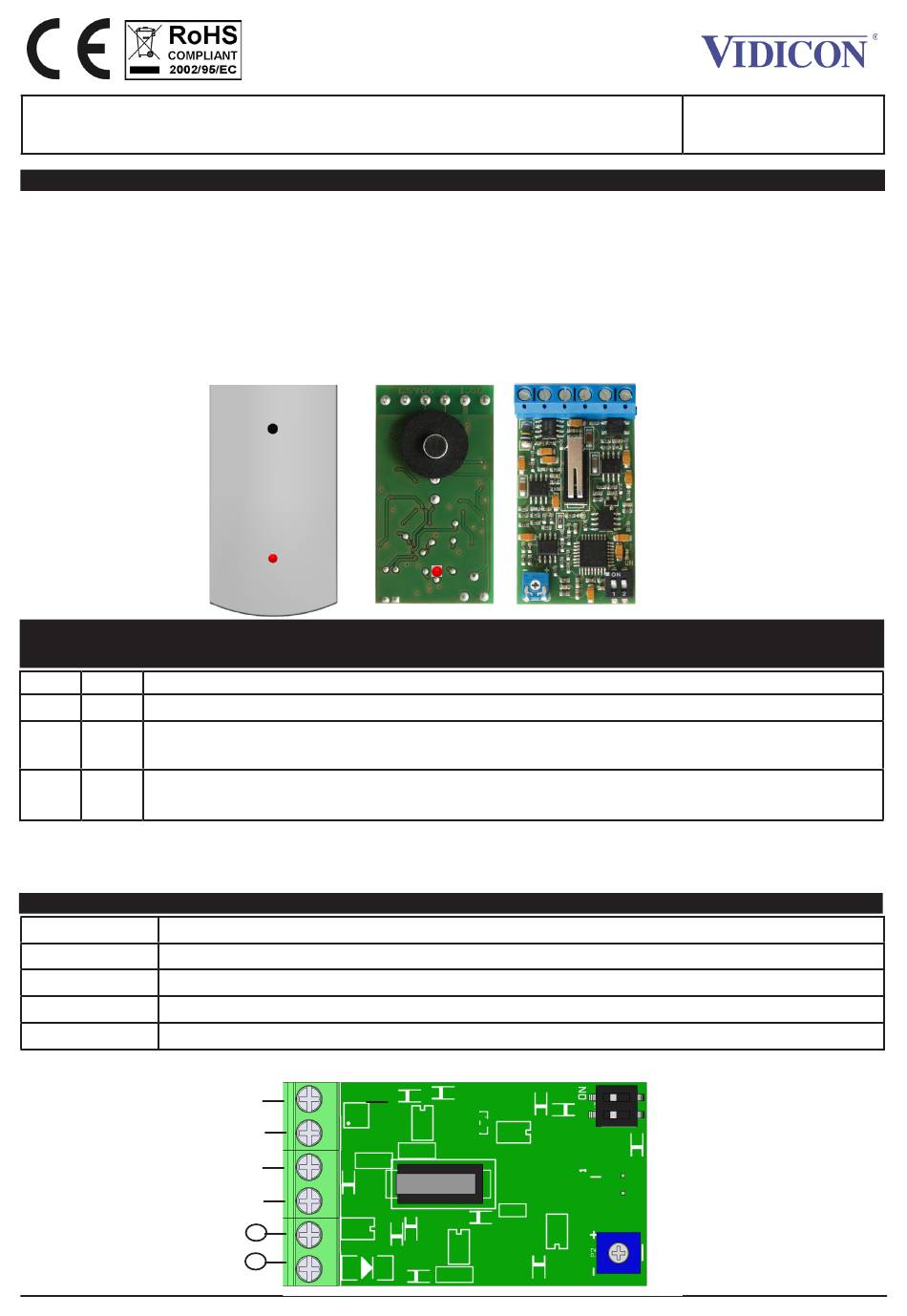

CZUJNIK ZBICIA SZKŁA I UDERZENIA
1. WPROWADZENIE
Statr Plus to czujnik zbicia szkła z systemem analizy który uwzględnia dwie najważniejsze zmiany mogące wystąpić
podczas zbicia szkła jak uderzenie w szybę i tłuczenie szkła. Zasięg czujnika wynosi do 7m. Posiada dwutorową
detekcję na uderzenie i zbicie szkła. Czułość regulowana jest potencjometrem. Wybór trybu pracy jest realizowany
przełącznikiem DIP (patrz rysunek i tabela).
3. REGULACJA DIP
dip 1
dip 2
off
off
Wybór detekcji na uderzenie (bez regulacji potencjometrem)
on
off
Obydwie częstotliwości do lepszego wykrywania zbicia każdego rodzaju szkła (regulacja
czułości potencjometrem)
on
on
Wysoka częstotliwość do wykrywania zbicia zwykłego szkła okiennego (regulacja po-
tencjometrem)
TERMINAL / POTENCJOMETR
+ / -
13.8VDC - Zasilanie
A Alarm
Wyjście Alarmu (N.C.)
T Tamper
Wyjście sabotażu - otwarcie obudowy (N.C.)
MIC
Regulacja czułości
Led
Dioda LED to testowania wykrywania alarmu (Front płyty)
A alarm
T tamper
Zasilanie 13.8VDC
www.vidicon.pl
STAR PLUS
" +" zwiększenie
NC
NC
-
+
Star Plus - Rev. 1.2 pl
"-" zmniejszenie
Dip
MIC - potencjometr
INSTALACJA
Instrukcja instalacji
Advertisement
Table of Contents
Related Manuals for VIDICON STAR PLUS
Summary of Contents for VIDICON STAR PLUS
- Page 1 T Tamper Wyjście sabotażu - otwarcie obudowy (N.C.) Regulacja czułości “ +” zwiększenie “-” zmniejszenie Dioda LED to testowania wykrywania alarmu (Front płyty) A alarm T tamper Zasilanie 13.8VDC MIC - potencjometr www.vidicon.pl Star Plus - Rev. 1.2 pl Instrukcja instalacji...
- Page 2 Większość central systemów alarmowych sygnalizuje nieprawidłowe działanie czujników i informuje o tym użytkownika odpowiednim komunikatem na manipulatorze. W przypadku wystąpienia takiej sytuacji należy natychmiast powiadomić instalatora systemu. Sposób testowania i kontroli systemu określa instalator www.vidicon.pl Star Plus - Rev. 1.2 pl Instrukcja instalacji...
- Page 3 Trimmer MIC Microphone range trimmer (“ + ” ⇒ greater range “ -” ⇒ minor range) Led for testing and alarm dip switch A alarm contact T tamper contact Supply 13.8VDC trimmer www.vidicon.pl Star Plus - Rev. 1.2- EN installation instructions...
-
Page 4: Installation
A properly installed and maintained alarm system can only reduce the risk that this happens. www.vidicon.pl Star Plus - Rev. 1.2- EN installation instructions... - Page 5 SENSORE MICROFONICO - ROTTURA VETRI E VIBRAZIONE 1. INTRODUZIONE STAR PLUS è un sensore microfonico che notifica eventi di rottura vetri e shock / vibrazioni. Ha una portata di 7mt. E’ possibile selezionare i diversi modi di funzionamento della sezione Microfonica (shock, rottura vetri) attraverso gli specifici Dip Switches .
-
Page 6: Installazione
Si raccomanda di verificare il corretto funzionamento del sistema di allarme almeno 1 volta al mese. Tuttavia un sistema di allarme elettro- nico affidabile non evita intrusioni, rapine, incendi o altro, ma si limita a diminuire il rischio che tali situazioni di verifichino. www.vidicon.pl STAR PLUS- Rev. 1.2 IT installation instructions... - Page 7 СПОВІЩУВАЧ РОЗБИТТЯ СКЛА 1. ОСОБЛИВОСТІ Star Plus – це акустичний сповіщувач розбиття скла. Максимальна дальність виявлення становить 7 м. Його можна налаштувати на виявлення як ударів по склу, так і розбиття скла. Він має функцію плавного налаштування чутливості виявлення розбиття/пошкоджень скла за допомогою регулювання потенціометра.
- Page 8 зможе запобігти злому, пограбуванню, пожежі або іншим лихам. Правильно встановлена та обслуговувана система сигналізації може лише знизити ризик того, що це може статися. Дистриб'ютор обладнання Vidicon в Україні ТОВ "СІ.АЙ.ТІ.ТРЕЙД", 01001, м. Київ, вул. Еспланадна, 20 офис 219, тел: (067) 500-61-41, (050) 610-82-83, email: cit21trade@gmail.com...
