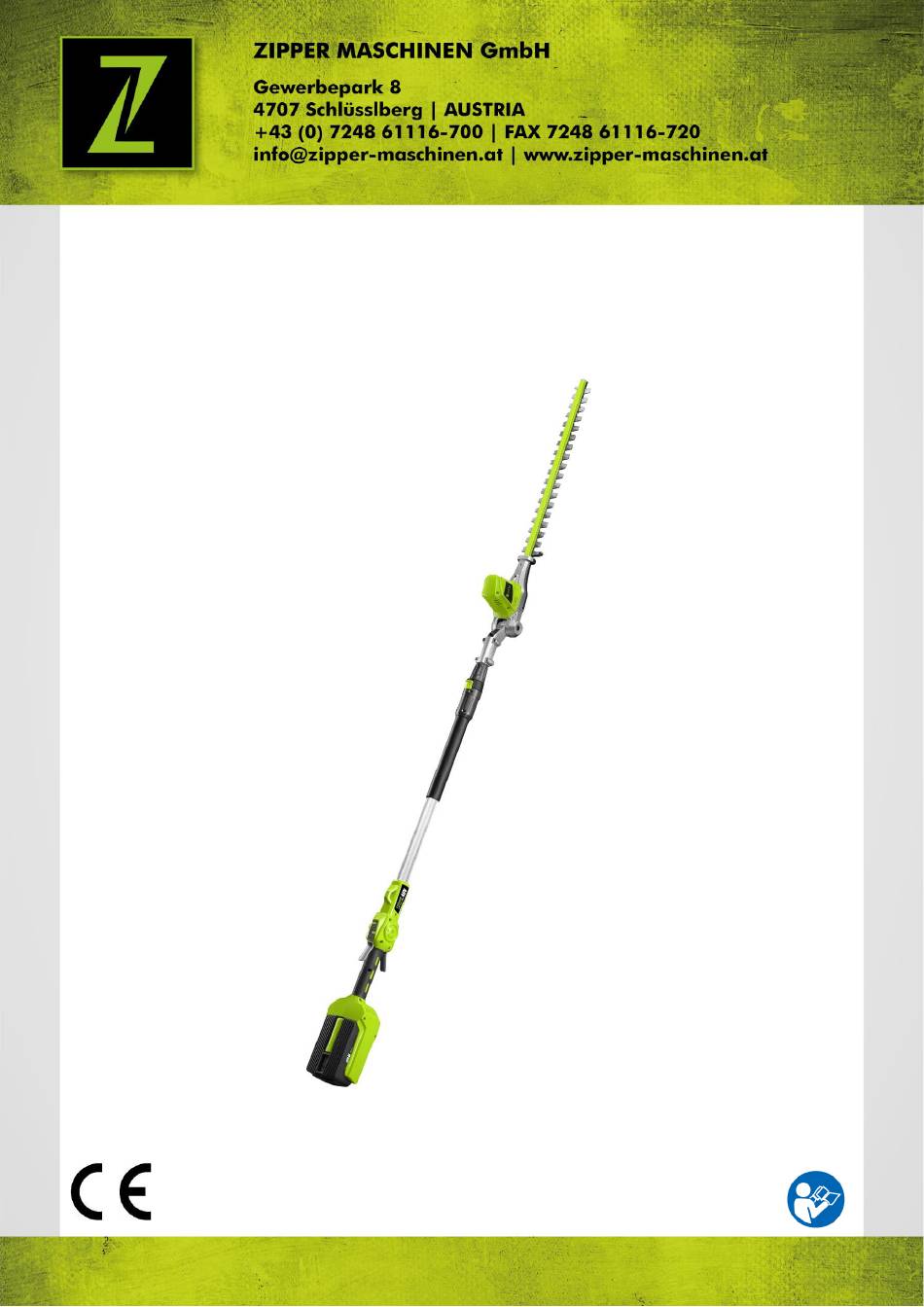

- Page 1 Originalfassung BETRIEBSANLEITUNG HECKENSCHERE TELESKOP 40VOLT AKKU Übersetzung / Translation USER MANUAL POLE HEDGE TRIMMER 40VOLT AKKU ZI-HST40V-AKKU EAN: 9120039232874 Edition: 25.01.2021 – Revision - 00 – RaR - DE/EN...
-
Page 2: Table Of Contents
14.4 Disposal ....................... 25 TROUBLE SHOOTING ERSATZTEILE / SPARE PARTS 16.1 Ersatzteilbestellung / spare parts order ............26 16.2 Explosionszeichnung / explosion drawing ........... 27 EU-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY GEWÄHRLEISTUNG (DE) WARRANTY GUIDELINES (EN) PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 3: Sicherheitszeichen / Safety Signs
Halten Sie mindestens einen Abstand von 15 m. Dritte aus dem Gefahrenbereich fernhalten! Risk of death by electrocution! Never touch power supply or telephone lines. Keep a minimum distance of 15 m. Keep third parties away from the danger area! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 4: Technik / Technic
LED Akkuzustands-Anzeige / LED state of Oberer Schaft / upper shaft charge indicator Entriegelungstaste für Akku / release Vorderer Handgriff / front handle button for batterie Ladegerät (optional) / battery charger Schaftkupplung / shaft coupling (optional) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 5: Technische Daten / Technical Data
Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns. Wear ear protection at a sound pressure above 85 dB(A). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 6: Sehr Geehrter Kunde
VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der HECKENSCHERE TELESKOP 40VOLT AKKU ZI-HST40V-AKKU , nachfolgend als "Maschine" bezeichnet. Die Anleitung ist Bestandteil der jeweiligen Maschine und darf nicht entfernt werden. -
Page 7: Bestimmungsgemäße Verwendung
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der Zipper Maschinen GmbH zur Folge. Anforderungen an Benutzer Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis der Betriebsanleitung. -
Page 8: Allgemeine Sicherheitshinweise
Betreiben Sie das Gerät niemals in Gegenwart brennbarer Flüssigkeiten oder Gase (Explosionsgefahr!). Verwenden Sie nur von Zipper Maschinen empfohlene Ersatzteile und Zubehör. Überlasten Sie die Maschine nicht. Verwenden Sie für Ihre Arbeit die dafür bestimmte Maschine. Mit einer passenden Maschine arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. -
Page 9: Sicherheitshinweise Für Akku Und Ladegerät
Verhindern Sie, dass die Kühlfunktion des Gerätes durch Verdecken der Kühlschlitze behindert wird. Betreiben Sie das Gerät nicht in der Nähe von Wärmequellen. Verwenden Sie kein Verlängerungskabel um das Netzteil der Ladestation anzustecken. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 10: Gefahrenhinweise
Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet sind: GEFAHR Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 11: Montage
Achten Sie auf brütende Vögel in der Hecke. Schneiden Sie erst nach der Brut oder sparen Sie diesen Bereich der Hecke aus. Bei Beschädigungen oder ungewöhnlichen Vibrationen muss die Maschine vor der weiteren Verwendung von einer Fachwerkstatt instandgesetzt werden. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 12: Bedienung
Stellen Sie den gewünschten Arbeitswinkel ein (2.). Entriegelungsknopf loslassen und einrasten lassen. Akku einsetzen/wechseln: Akku laden wie in der Betriebsanleitung des Ladegerätes beschrieben. Geladenen Akku bis zum vollständigen Einrasten in das Elektrowerkzeug eindrücken. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... - Page 13 LEDs der Akkuzustands-Anzeige der Ladezustand geprüft werden. Die Anzeige erlischt nach 5 Sekunden. Blinkt eine der LED, muss der Akku geladen werden. Wenn nach dem Drücken der Taste keine LED leuchtet, ist der Akku defekt und muss ersetzt werden. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...
-
Page 14: Schnitttechniken
Hecke die gewünschte Höhe erreicht hat. Entsorgen Sie das Schnittgut fach- und umweltgerecht. WARTUNG WARNUNG Vor Wartungsarbeiten bei Maschine Akku entfernen! Sachschäden und schwere Verletzungen durch unbeabsichtigtes Einschalten der Maschine werden so vermieden! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 15: Instandhaltung Und Wartungsplan
Akku und Ladegerät separat von der Maschine lagern. Lagerungsbedingungen von AKKU und Ladegerät bitte aus deren Anleitung beachten und befolgen Bei längeren Nutzungspause unbedingt das Kettenschmieröl aus der Maschine ablassen. Schutzhülle auf die Sägeschiene aufstecken ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 16: Entsorgung
Schneidwerkzeug wechseln Zu dicke Äste Dicke Äste herausschneiden Schneidmesser wird heiß Fehlende Schmierung Schneidmesser ölen Akku lässt sich nicht mehr Kontaktfehler Ladekontakte prüfen aufladen Akku defekt Akku wechseln ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 17: Preface (En)
PREFACE (EN) This manual contains information and important instructions for the installation and correct use of the ZIPPER POLE HEDGE TRIMMER 40VOLT AKKU ZI-HST40V-AKKU. Following the usual commercial name of the machine (see cover) is substituted in this manual with the name "machine". -
Page 18: Safety
Put on your personal protective equipment before working on the machine. Work on electrical components or equipment may only be carried out by a qualified electrician or carried out under the guidance and supervision of a qualified Electrician. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 19: Safety Instructions
Hold the electric power tool by the insulated handle surfaces only, as the cutter may touch concealed power lines. If the cutter comes into contact with a live line, metallic parts of the machine may become energised and cause an electric shock. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 20: Safety Instrcution For Battery And Charger
Only use the battery in an ambient temperature between 0°C and +45°C. DANGER OF SHORT CIRCUIT! For disposal, transport or storage the battery must be packed (plastic bag, box) or the contacts must be taped. Never open the battery ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 21: Hazard Warnings
ASSEMBLY Please check the product contents immediately after receipt for any eventual transport damage or missing parts. Claims from transport damage or missing parts must be placed immediately after ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 22: Assembly Steps
(1.). Extend the lower shaft until the ideal handle length is reached (2.). Tighten the threaded sleeve (3.). Adjust the working angle: For high or low cutting the cutting head can be tilted. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 23: Inserting/Replacing The Battery
– when taking breaks and leaving the machine unattended After use: stop the motor and wait until all rotating parts have come to a standstill. Place the protection hood on the cutter bar ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 24: 13.3 Cutting Techniques
Spray the cutter bar (blades must be standstill) with maintenance oil to ensure that the hedge trimmer has a long service life. Preferably use environmentally friendly lubricants Place the hedge trimmer on its side and apply a thin film of oil to the cutter bar. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 25: Cleaning
Too thick branches Remove too thick branches Blades becomes hot Low lubricant Oil the cutting tool Battery cannot charged Contact failure Check contact pins anymore Battery damaged Change battery ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 26: Ersatzteile / Spare Parts
You find the order address in the preface of this operation manual. (DE) Den elektronischen Ersatzteilkatalog finden Sie auf unserer Homepage (Ersatzteile) (EN) For electronic spare-parts catalogue please refer to our homepage (spare-parts) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 27: 16.2 Explosionszeichnung / Explosion Drawing
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 28: Eu-Konformitätserklärung / Ce-Declaration Of
EC directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null and void. Technische Dokumentation ZIPPER-MASCHINEN GmbH 4170 Haslach, Marktplatz 4 Schlüsslberg, 17.05.2017 Erich Humer Ort / Datum place/date Geschäftsführer / Director ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... -
Page 29: Gewährleistung (De)
GEWÄHRLEISTUNG (DE) GEWÄHRLEISTUNG (DE) 1.) Gewährleistung: Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails... -
Page 30: Warranty Guidelines (En)
WARRANTY GUIDELINES (EN) 1.) Warranty: Company ZIPPER Maschinen GmbH grants for mechanical and electrical components a warranty period of 2 years for amateur use; and warranty period of 1 year for professional use, starting with the purchase of the final consumer. In case of defects during this period, which are not excluded by paragraph 3, ZIPPER will repair or replace the machine at its own discretion. -
Page 31: 20 Produktbeobachtung
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel :+43 7248 61116 700 Fax:+43 7248 61116 720 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU... - Page 32 PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...
