Originalfassung
DE
BETRIEBSANLEITUNG
Übersetzung / Translation
EN
USER MANUAL
ZI-HST40V-AKKU
EAN: 9120039232874
Edition: 17.05.2017 – Revision - 00 – CEC - DE/EN
HECKENSCHERE TELESKOP 40VOLT AKKU
POLE HEDGE TRIMMER 40VOLT AKKU

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZI-HST40V-AKKU and is the answer not in the manual?

Questions and answers

Related Manuals for ZIPPER MASCHINEN ZI-HST40V-AKKU

Summary of Contents for ZIPPER MASCHINEN ZI-HST40V-AKKU

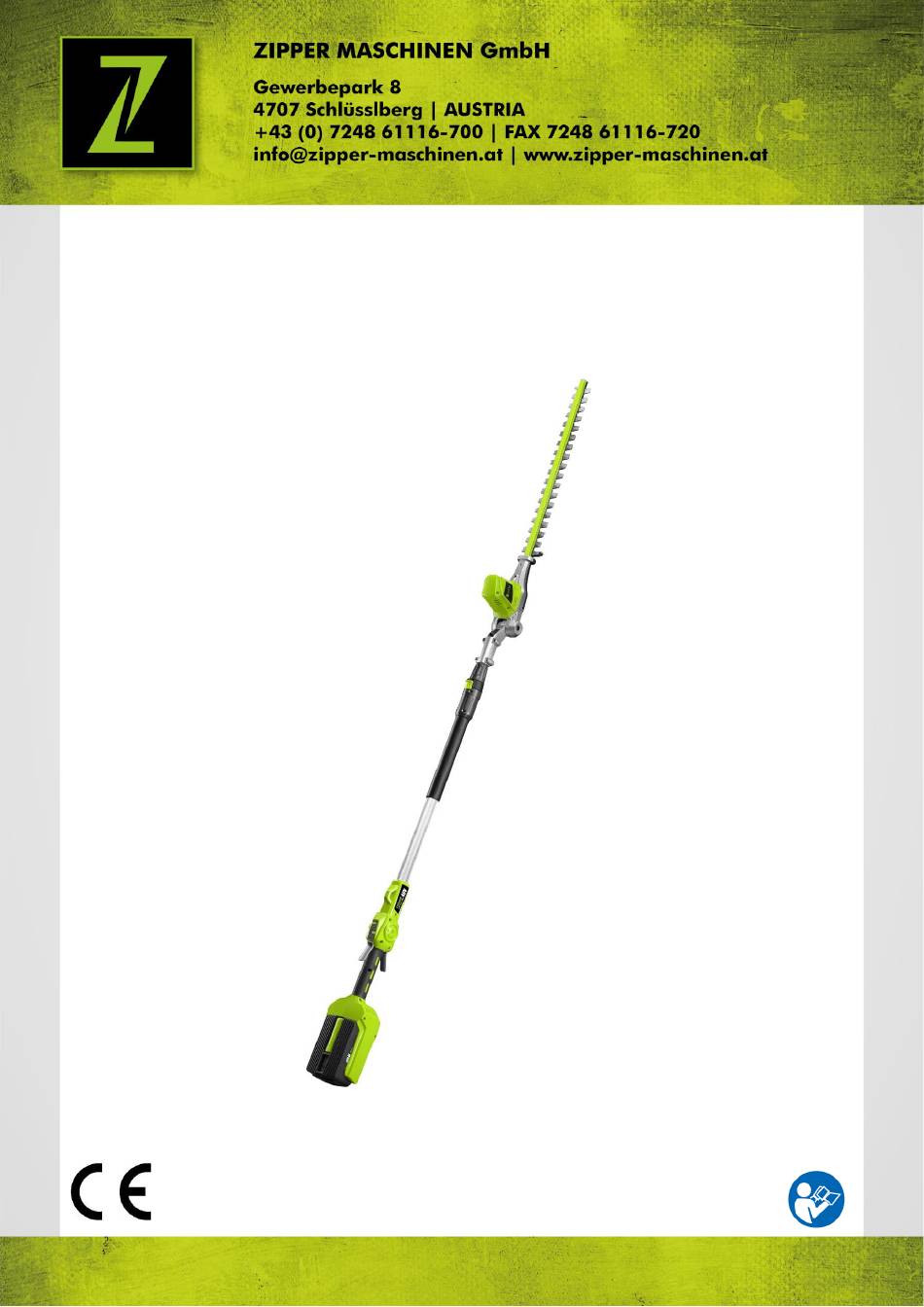

  • Page 1 Originalfassung BETRIEBSANLEITUNG HECKENSCHERE TELESKOP 40VOLT AKKU Übersetzung / Translation USER MANUAL POLE HEDGE TRIMMER 40VOLT AKKU ZI-HST40V-AKKU EAN: 9120039232874 Edition: 17.05.2017 – Revision - 00 – CEC - DE/EN...

  • Page 2: Table Of Contents

    Lagerung ......................17 Entsorgung ......................17 FEHLERBEHEBUNG PREFACE (EN) TECHNIC 11.1 Components ...................... 19 11.2 Technical details ....................20 SAFETY 12.1 Intended Use ..................... 21 12.2 Safety instructions .................... 22 12.3 Remaining risk factors ..................25 OPERATION ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 3: Inhalt / Index

    15.4 Disposal ......................30 TROUBLE SHOOTING ERSATZTEILE / SPARE PARTS 17.1 Ersatzteilbestellung / spare parts order ............31 17.2 Explosionszeichnung / explosion drawing ............32 EU-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY 33 GEWÄHRLEISTUNG WARRANTY GUIDELINES PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 4: Sicherheitszeichen / Safety Signs

    Halten Sie mindestens einen Abstand von 15 m. Dritte aus dem Gefahrenbereich fernhalten! Risk of death by electrocution! Never touch power supply or telephone lines. Keep a minimum distance of 15 m. Keep third parties away from the danger area! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 5: Vorwort (De)

    VORWORT (DE) VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der HECKENSCHERE TELESKOP 40VOLT AKKU ZI-HST40V-AKKU. Folgend wird übliche Handelsbezeichnung Maschine (siehe Deckblatt) dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt. Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte...

  • Page 6: Technik Komponenten

    ZI-HST40V-AKKU Einschubschacht für Akku Unterer Schaft Handgriff Entriegelungsknopf für Arbeitswinkel Einschaltsperre Motorgehäuse mit Entlüftungsöffnungen Ein-/Aus-Schalter Schneidmesser Schultergurt Schutzabdeckung Befestigungsöse für Schultergurt Akku (optional) Oberer Schaft LED Akkuzustands-Anzeige Vorderer Handgriff Entriegelungstaste für Akku Schaftkupplung Ladegerät (optional) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 7: Technische Daten

    Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 8: Sicherheit

     Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.  Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 9: Sicherheitshinweise

    Schalter haben oder die Maschine eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.  Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...
  • Page 10  Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...
  • Page 11 Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.  Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 12: Restrisiken

    Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste Sicherheitsfaktor! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 13: Betrieb

    Schaftlänge stufenlos bis zu 34 cm verändert werden.  Lösen Sie dazu die Gewindehülse an der Schaftkupplung (1.).  Ziehen Sie den unteren Schaft heraus, bis die ideale Holmlänge erreicht ist (2.).  Drehen Sie die Gewindehülse fest (3.). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...
  • Page 14  Zum Entnehmen die Entriegelungstaste drücken (1.) und Akku herausziehen (2.). Maschine einschalten:  Erst Einschaltsicherung drücken und halten (1.).  Dann den Ein-/Aus-Schalter drücken (2.). Maschine ausschalten:  Ein-/Aus-Schalter loslassen. Das Schneidmesser stoppt sofort ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 15: Schnitttechniken

     Trimmen Sie schon die jungen Heckenpflanzen auf die gewünschte Form hin. Der Haupttrieb sollte dabei nicht beschädigt werden, bis die Hecke die gewünschte Höhe erreicht hat. Entsorgen Sie das Schnittgut fach- und umweltgerecht.  ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 16: Wartung

    Benutzen Sie niemals fließend Wasser oder einen Hochdruckreiniger zur Reinigung der Maschine.  Reinigen Sie die Heckenschere nach jedem Einsatz mit einem trockenen Tuch bzw. bei starker Verschmutzung mit einer Bürste.  Halten Sie die Lüftungsschlitze sauber und staubfrei. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 17: Lagerung

    H I N W E I S Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß verrichten, oder besitzen vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 18: Preface (En)

    Dear Customer! This manual contains important information and advice for the correct and safe use and maintenance of the POLE HEDGE TRIMMER 40VOLT AKKU ZI-HST40V-AKKU. Following the usual commercial name of the machine (see cover) is substituted in this manual with the name "machine".

  • Page 19: Technic

    Housing with ventilation openings On/Off switch Cutting bar Shoulder belt Protection hood Fastening loop for shoulder belt Battery (optional) Upper shaft LED state of charge indicator Front handle Release button for battery Shaft coupling Battery charger (optional) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 20: Technical Details

    Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns. Wear ear protection at a sound pressure above 85 dB(A). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 21: Safety

     Any manipulation of the machine and parts is forbidden.  The use of the machine for any purposes other than described in this user-manual is forbidden.  It is not allowed to leave the immediate work area during the work is being performed. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 22: Safety Instructions

     Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...
  • Page 23 – before checking, cleaning or performing other work on the machine; – if the machine starts vibrating excessively.  While cutting, ensure that there are no persons (particularly children) or animals in the working area. Ensure that children do not play with the machine. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...
  • Page 24  Pointed objects, such as nails or screwdrivers, or external forces may damage the battery. This may cause an internal short-circuit and the battery to burn, smoke, explode or overheat. For disposal, transport or storage, the battery must (plastic bag, box) or the contacts are packed must be taped. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 25: Remaining Risk Factors

    In spite of all safety is and remains her healthy common sense and their corresponding technical qualification / training for use of the machines most important safety factor! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 26: Operation

    For high or low cutting the shaft length can be varied up to 34 cm.  Loosen the threaded sleeve on the shaft coupling (1.).  Extend the lower shaft until the ideal handle length is reached (2.).  Tighten the threaded sleeve (3.). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...
  • Page 27  To remove, press the release button (1.) and pull out the battery (2.). Switching on:  First press and hold the switch interlock (1.).  Then press the On/Off switch (2.). Switching off:  Release the On/Off switch. The cutter bar stops immediately. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 28: Cutting Techniques

    Trim the young hedge plants to the required shape. The main shoot should not be damaged until the hedge has reached the required height.  Dispose of the clippings properly and in an environmentally friendly manner ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 29: Maintenance

     Store the machine in a dry and frost-free place (10-25 °C).  Store the battery and the machine separately.  Charge the battery before storing the machine in winter.  Place the protection hood on the cutter bar. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 30: Disposal

     Change battery N O T I C E Should you in necessary repairs not able to properly to perform or you have not the prescribed training for it always attract a workshop to fix the problem. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 31: Ersatzteile / Spare Parts

    Always take a note of the machine type, spare parts number and partname. We recommend to copy the spare parts diagram and mark the spare part you need. You find the order address in the preface of this operation manual. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 32: Explosionszeichnung / Explosion Drawing

    ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 33: Eu-Konformitätserklärung / Ce-Declaration Of Conformity

    EC directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null and void. Technische Dokumentation ZIPPER-MASCHINEN GmbH 4170 Haslach, Marktplatz 4 Schlüsslberg, 17.05.2017 Erich Humer Ort / Datum place/date Geschäftsführer / Director ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...

  • Page 34: Gewährleistung

    GEWÄHRLEISTUNG GEWÄHRLEISTUNG 1.) Gewährleistung: Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa.

  • Page 35: Warranty Guidelines

    WARRANTY GUIDELINES 1.) Warranty: Company ZIPPER Maschinen GmbH grants for mechanical and electrical components a warranty period of 2 years for amateur use; and warranty period of 1 year for professional use, starting with the purchase of the final consumer. In case of defects during this period, which are not excluded by paragraph 3, ZIPPER will repair or replace the machine at its own discretion.

  • Page 36: Produktbeobachtung

    V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel :+43 7248 61116 700 Fax:+43 7248 61116 720 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HST40V-AKKU...
