PCWork PCW07D User Manual

Dc regulated power supply
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Table of Contents

PCWork DC REGULATED POWER SUPPLY
PCW07D
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PCW07D and is the answer not in the manual?

Questions and answers

Related Manuals for PCWork PCW07D

Summary of Contents for PCWork PCW07D

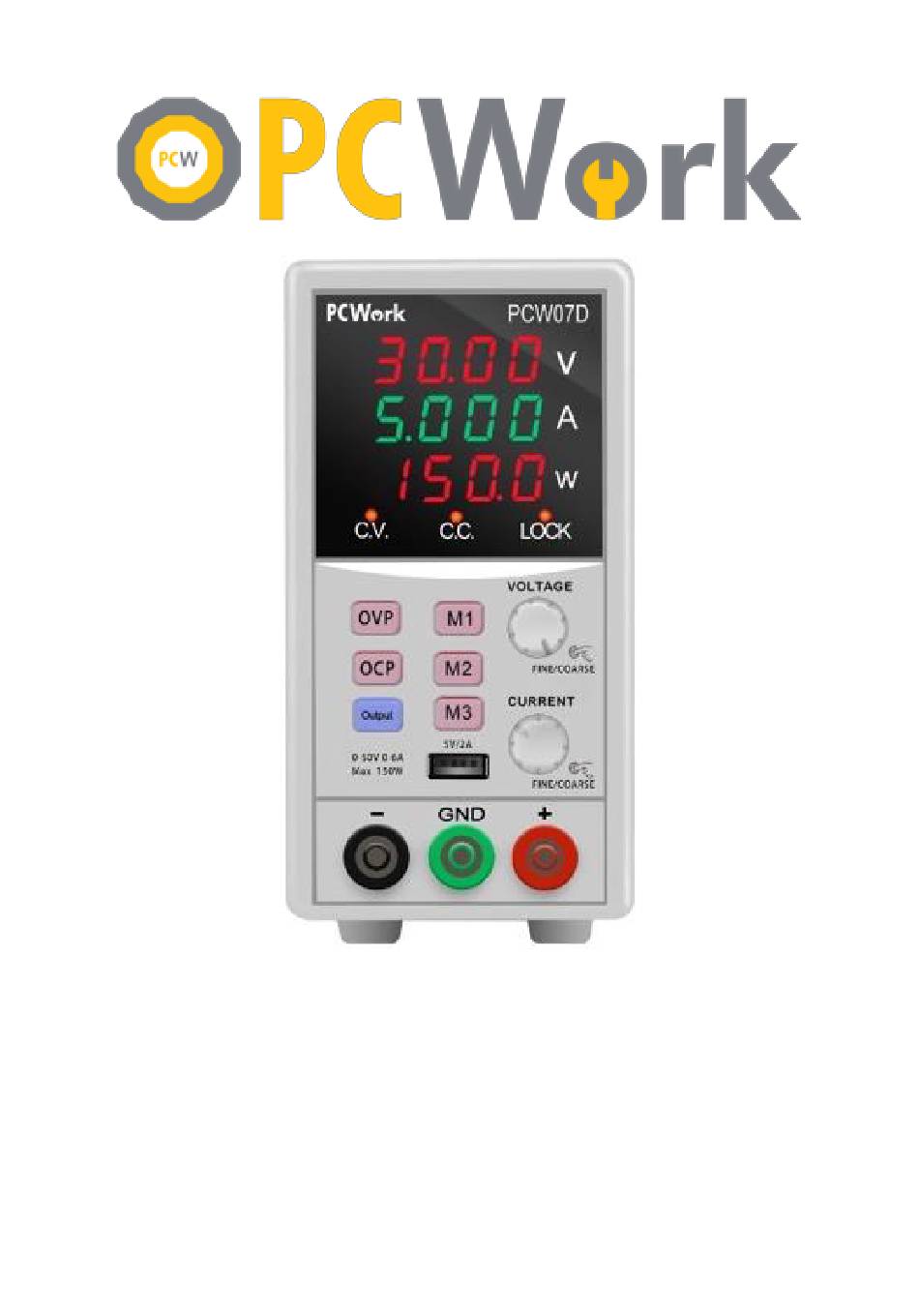

  • Page 1 PCWork DC REGULATED POWER SUPPLY PCW07D User Manual...
  • Page 2 English..............2 Deutsch...............6 Français.............10 Português............16 Italiano ..............21 Ελληνική............26 Español..............31 Eesti..............36 Dansk..............40...
  • Page 3 Copyright declaration In accordance with international copyright law, you may not copy the contents of this manual in any form (including translations) without the written permission of the distributor. General information / safety instructions: • It is not allowed to change the manual in any way or add content without the written permission of the distributor.

  • Page 4: Technical Parameters

    1. TECHNICAL PARAMETERS: REGULATED OUTPUT VOLTAGE: 0-50V REGULATED OUTPUT CURRENT: 0-6A (Max output 150W) 1.1 Input voltage: 104~127V AC (60Hz) or 207~253V AC (50Hz) 1.2 Line regulation: CV≤ 0.1%+3mV CC≤0.2%+3mA 1.3 Load regulation: CV≤0.1%+3mV CC≤0.5%+10mA 1.4 Ripple and noise: CV≤5mVr.m.s CC≤20mAr.m.s 1.5 Protection: current limiting and short-circuit protection, over current protection, over voltage protection 1.6 Voltage indication accuracy: LED±0.5％＋5 digits...
  • Page 5 2.2 Operation Of Device Setting The Voltage: Voltage can be precisely adjusted in 1V and 10mV steps respectively; adjust knob ⑱ to the required voltage (if you press this knob once, you can switch between voltage coarse and fine adjustment). Setting The Current: The current can be precisely adjusted by 100mA and 1mA steps respectively.
  • Page 6 Maximum output power is 150W, therefore set voltage * set current ≤ 150W. When adjusting the voltage, if the set voltage * set current ≥ 150W, the set current will automatically decrease and remain at the set voltage * set current ≤ 150W. When adjusting the current, if the set voltage * set current ≥...
  • Page 7 Erklärung zum Urheberrecht In Übereinstimmung mit dem internationalen Urheberrecht ist es nicht gestattet, den Inhalt dieses Handbuchs in irgendeiner Form (einschließlich Übersetzungen) ohne die schriftliche Genehmigung des Vertreibers zu kopieren. Allgemeine Informationen / Sicherheitshinweise: • Es ist nicht erlaubt, das Handbuch in irgendeiner Weise zu verändern oder Inhalte hinzuzufügen, ohne die schriftliche Genehmigung des Vertreibers.

  • Page 8: Technische Parameter

    1. TECHNISCHE PARAMETER: GEREGELTE AUSGANGSSPANNUNG: 0-50V Geregelter AUSGANGSSTROM: 0-6A (Max. Leistung 150W) 1.1 Eingangsspannung: 104~127V AC (60Hz) oder 207~253V AC (50Hz) 1.2 Leitungsregelung: CV≤ 0,1%+3mV CC≤0,2%+3mA 1.3 Lastregelung: CV≤0,1%+3mV CC≤0,5%+10mA 1.4 Restwelligkeit und Rauschen: CV≤5mVr.m.s CC≤20mAr.m.s 1.5 Schutz: Strombegrenzung und Kurzschlussschutz, Überstromschutz, Überspannungsschutz 1.6 Genauigkeit der Spannungsanzeige: LED±0,5％＋5 Ziffern 1.7 Genauigkeit der Stromanzeige: LED±0,5％＋5 Ziffern 1.8 Umgebung: 0~+40 ℃...
  • Page 9 2.2 Betrieb des Geräts Einstellen der Spannung: Die Spannung kann in 1V- bzw. 10mV-Schritten präzise eingestellt werden; stellen Sie den Knopf ⑱ auf die gewünschte Spannung ein (wenn Sie diesen Knopf einmal drücken, können Sie zwischen Grob- und Feineinstellung der Spannung wechseln). Einstellen des Stroms: Der Strom kann in 100mA- bzw.
  • Page 10 Einstellung des Überstromschutzes: Drücken Sie die OCP-Taste, um die Überstromschutzfunktion ein- oder auszuschalten. Wenn die Überstromschutzfunktion eingeschaltet ist, leuchtet die Kontrollleuchte der Taste auf, andernfalls erfolgt keine Anzeige. Halten Sie die OCP-Taste 3 Sekunden lang gedrückt, um den Einstellmodus für den Überstromschutz zu aktivieren. Jetzt können Sie die Spannung wie gewünscht durch Drehen des Knopfes ⑯...
  • Page 11 Informationen zur Abfallentsorgung Dieses Gerät darf nicht über den Hausmüll entsorgt werden. Dieses Gerät entspricht der EU-Richtlinie über "Elektro- und Elektronik-Altgeräte". Bitte entsorgen Sie das Gerät bei Ihrer örtlichen Sammelstelle. Datum der Erstellung des Handbuchs: Juni 2023 - alle technischen Änderungen vorbehalten. Für etwaige technische oder drucktechnische Fehler wird keine Haftung übernommen.
  • Page 12 Déclaration de droits d'auteur Conformément à la loi internationale sur les droits d'auteur, vous ne pouvez pas copier le contenu de ce manuel sous quelque forme que ce soit (y compris les traductions) sans l'autorisation écrite du distributeur. Informations générales / consignes de sécurité : •...

  • Page 13: Paramètres Techniques

    1. PARAMÈTRES TECHNIQUES : TENSION DE SORTIE RÉGULÉE : 0-50V COURANT DE SORTIE RÉGULÉ : 0-6A (sortie maximale 150W) 1.1 Tension d'entrée : 104~127V AC (60Hz) ou 207~253V AC (50Hz) 1.2 Régulation de ligne : CV≤ 0,1%+3mV CC≤0,2%+3mA 1.3 Régulation de la charge : CV≤0,1%+3mV CC≤0,5%+10mA 1.4 Ondulation et bruit : CV≤5mVr.m.s CC≤20mAr.m.s 1.5 Protection : limitation du courant et protection contre les courts-circuits, protection contre les surintensités, protection contre les surtensions...
  • Page 14 2.2 Fonctionnement de l'appareil Réglage de la tension : La tension peut être réglée avec précision par pas de 1V et 10mV respectivement ; réglez le bouton ⑱ sur la tension requise (si vous appuyez une fois sur ce bouton, vous pouvez basculer entre le réglage grossier et le réglage fin de la tension).
  • Page 15 Réglage de la protection contre les surintensités : Appuyez sur le bouton OCP pour activer ou désactiver la fonction de protection contre les surintensités. Lorsque la fonction de protection contre les surintensités est activée, le voyant du bouton s'allume, sinon il n'y a pas d'indication. Appuyez sur le bouton OCP et maintenez-le enfoncé pendant 3 secondes pour entrer dans le mode de réglage de la valeur de la protection contre les surintensités.
  • Page 16 Informations concernant l'élimination des déchets Vous n'êtes pas autorisé à jeter cet appareil dans les ordures ménagères. Cet appareil est conforme à la directive européenne relative aux "déchets d'équipements électriques et électroniques". Veuillez déposer l'appareil dans votre centre de collecte local. Date de création du manuel : Juin 2023 - toutes modifications techniques réservées.
  • Page 17 Declaração de direitos de autor De acordo com a lei internacional de direitos de autor, não pode copiar o conteúdo deste manual sob qualquer forma (incluindo traduções) sem a autorização escrita do distribuidor. Informações gerais / instruções de segurança: • Não é...

  • Page 18: Parâmetros Técnicos

    1. PARÂMETROS TÉCNICOS: TENSÃO DE SAÍDA REGULADA: 0-50V CORRENTE DE SAÍDA REGULADA: 0-6A (saída máxima 150W) 1.1 Tensão de entrada: 104~127V AC (60Hz) ou 207~253V AC (50Hz) 1.2 Regulação de linha: CV≤ 0,1%+3mV CC≤0,2%+3mA 1.3 Regulação de carga: CV≤0,1%+3mV CC≤0,5%+10mA 1.4 Ondulação e ruído: CV≤5mVr.m.s CC≤20mAr.m.s 1.5 Proteção: limitação de corrente e proteção contra curto-circuitos, proteção contra sobrecorrente, proteção contra sobretensão...
  • Page 19 2.2 Funcionamento do dispositivo Definir a tensão: A tensão pode ser ajustada com precisão em passos de 1V e 10mV, respetivamente; ajuste o botão ⑱ para a tensão necessária (se premir este botão uma vez, pode alternar entre o ajuste grosseiro e fino da tensão).
  • Page 20 Definição da proteção contra sobrecorrente: Prima o botão OCP para ativar ou desativar a função de proteção contra sobrecorrente. Quando a função de proteção contra sobrecorrente está ligada, a luz indicadora do botão acende-se; caso contrário, não há qualquer indicação. Prima e mantenha premido o botão OCP durante 3 segundos para entrar no modo de definição do valor da proteção contra sobrecorrente.
  • Page 21 Informações sobre a eliminação de resíduos Não está autorizado a deitar este aparelho no lixo doméstico. Este aparelho está em conformidade com a diretiva da UE relativa aos "Resíduos de equipamentos eléctricos e electrónicos". Por favor, elimine o aparelho no seu ponto de recolha local. Data de criação do manual: junho de 2023 - todas as alterações técnicas reservadas.
  • Page 22 Dichiarazione di copyright In conformità alle leggi internazionali sul copyright, non è possibile copiare il contenuto di questo manuale in qualsiasi forma (comprese le traduzioni) senza l'autorizzazione scritta del distributore. Informazioni generali / istruzioni di sicurezza: • Non è consentito modificare il manuale in alcun modo o aggiungere contenuti senza l'autorizzazione scritta del distributore.

  • Page 23: Parametri Tecnici

    1. PARAMETRI TECNICI: TENSIONE DI USCITA REGOLATA: 0-50V CORRENTE DI USCITA REGOLATA: 0-6A (uscita massima 150W) 1.1 Tensione di ingresso: 104~127V CA (60Hz) o 207~253V CA (50Hz) 1.2 Regolazione di linea: CV≤ 0,1%+3mV CC≤0,2%+3mA 1.3 Regolazione del carico: CV≤0,1%+3mV CC≤0,5%+10mA 1.4 Ondulazione e rumore: CV≤5mVr.m.s CC≤20mAr.m.s 1.5 Protezione: limitazione della corrente e protezione da cortocircuito, protezione da sovracorrente, protezione da sovratensione...
  • Page 24 2.2 Funzionamento del dispositivo Impostazione della tensione: La tensione può essere regolata con precisione in passi di 1V e 10mV rispettivamente; regolare la manopola ⑱ sulla tensione desiderata (premendo una volta la manopola, si può passare dalla regolazione grossolana a quella fine). Impostazione della corrente: La corrente può...
  • Page 25 Impostazione della protezione da sovracorrente: Premere il pulsante OCP per attivare o disattivare la funzione di protezione da sovracorrente. Quando la funzione di protezione da sovracorrente è attivata, la spia del pulsante si accende, altrimenti non vi è alcuna indicazione. Tenere premuto il pulsante OCP per 3 secondi per accedere alla modalità...
  • Page 26 Informazioni sullo smaltimento dei rifiuti Non è consentito smaltire questo dispositivo nei rifiuti domestici. Questo dispositivo è conforme alla direttiva UE sui "rifiuti di apparecchiature elettriche ed elettroniche". Smaltire il dispositivo nel centro di raccolta locale. Data di creazione del manuale: Giugno 2023 - tutte le modifiche tecniche sono riservate. Si declina ogni responsabilità...
  • Page 27 Δήλωση πνευματικών δικαιωμάτων Σύμφωνα με τη διεθνή νομοθεσία περί πνευματικών δικαιωμάτων, δεν επιτρέπεται η αντιγραφή του περιεχομένου του παρόντος εγχειριδίου σε οποιαδήποτε μορφή (συμπεριλαμβανομένων των μεταφράσεων) χωρίς τη γραπτή άδεια του διανομέα. Γενικές πληροφορίες / οδηγίες ασφαλείας: Δεν επιτρέπεται η αλλαγή του εγχειριδίου με οποιονδήποτε τρόπο ή η προσθήκη •...
  • Page 28 1. ΤΕΧΝΙΚΈΣ ΠΑΡΆΜΕΤΡΟΙ: ΡΥΘΜΙΖΌΜΕΝΗ ΤΆΣΗ ΕΞΌΔΟΥ: 0-50V ΡΥΘΜΙΖΟΜΕΝΟ ΡΕΥΜΑ ΕΞΟΔΟΥ: 0-6A (Μέγιστη έξοδος 150W) 1.1 Τάση εισόδου: 104~127V AC (60Hz) ή 207~253V AC (50Hz) 1.2 Ρύθμιση γραμμής: CC≤0,2%+3mA 1.3 Ρύθμιση φορτίου: CC≤0.5%+10mA 1.4 Κυματισμός και θόρυβος: m.s CC≤20mAr.m.s 1.5 Προστασία: περιορισμός ρεύματος και προστασία από βραχυκύκλωμα, προστασία από υπερένταση, προστασία...
  • Page 29 2.2 Λειτουργία της συσκευής Ρύθμιση της τάσης: Η τάση μπορεί να ρυθμιστεί με ακρίβεια σε βήματα 1V και 10mV αντίστοιχα- ρυθμίστε το κουμπί ⑱ στην απαιτούμενη τάση (αν πατήσετε αυτό το κουμπί μία φορά, μπορείτε να μεταβείτε μεταξύ χονδροειδούς και λεπτής ρύθμισης της τάσης). Ρύθμιση...
  • Page 30 Ρύθμιση προστασίας από υπερένταση: Πατήστε το κουμπί OCP για να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία προστασίας από υπερένταση. Όταν είναι ενεργοποιημένη η λειτουργία προστασίας από υπερένταση, ανάβει η ενδεικτική λυχνία του κουμπιού, διαφορετικά δεν υπάρχει καμία ένδειξη. Πατήστε και κρατήστε πατημένο...
  • Page 31 Δεν επιτρέπεται η απόρριψη αυτής της συσκευής στα οικιακά απορρίμματα. Αυτή η συσκευή αντιστοιχεί στην οδηγία της ΕΕ σχετικά με τα "Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού". Παρακαλείστε να απορρίψετε τη συσκευή στο τοπικό σημείο συλλογής. Ημερομηνία δημιουργίας του εγχειριδίου: 2023 - όλες οι τεχνικές αλλαγές διατηρούνται. Καμία ευθύνη...
  • Page 32 Declaración de derechos de autor De acuerdo con la legislación internacional sobre derechos de autor, no está permitido copiar el contenido de este manual de ninguna forma (incluidas las traducciones) sin el permiso por escrito del distribuidor. Información general / instrucciones de seguridad: •...

  • Page 33: Parámetros Técnicos

    1. PARÁMETROS TÉCNICOS: TENSIÓN DE SALIDA REGULADA: 0-50V CORRIENTE DE SALIDA REGULADA: 0-6A (salida máxima 150W) 1.1 Tensión de entrada: 104~127 V CA (60 Hz) o 207~253 V CA (50 Hz) 1.2 Regulación de línea: CV≤ 0,1%+3mV CC≤0,2%+3mA 1.3 Regulación de carga: CV≤0,1%+3mV CC≤0,5%+10mA 1.4 Ondulación y ruido: CV≤5mVr.m.s CC≤20mAr.m.s 1.5 Protección: limitación de corriente y protección contra cortocircuitos, protección contra sobrecorriente, protección contra sobretensión...
  • Page 34 2.2 Funcionamiento del aparato Ajuste del voltaje: La tensión se puede ajustar con precisión en pasos de 1V y 10mV respectivamente; ajuste el mando ⑱ a la tensión deseada (si pulsa este mando una vez, puede cambiar entre el ajuste grueso y fino de la tensión).
  • Page 35 Ajuste de protección contra sobrecorriente: Pulse el botón OCP para activar o desactivar la función de protección contra sobreintensidad. Cuando la función de Protección de Sobrecorriente está activada, la luz indicadora del botón se encenderá, de lo contrario no habrá indicación. Mantenga pulsado el botón OCP durante 3 segundos para entrar en el modo de ajuste del valor de protección contra sobreintensidad.
  • Page 36 Información sobre la eliminación de residuos No está permitido tirar este aparato a la basura doméstica. Este aparato cumple la directiva de la UE sobre "Residuos de aparatos eléctricos y electrónicos". Por favor, deseche el aparato en su punto de recogida local. Fecha de creación del manual: Junio de 2023 - reservados todos los cambios técnicos.
  • Page 37 Autoriõiguse deklaratsioon Vastavalt rahvusvahelisele autoriõiguse seadusele ei tohi käesoleva kasutusjuhendi sisu kopeerida mis tahes kujul (sealhulgas tõlked) ilma turustaja kirjaliku loata. Üldine teave / ohutusjuhised: • Käsiraamatut ei ole lubatud mingil viisil muuta ega sisu lisada ilma levitaja kirjaliku loata. •...
  • Page 38 1. TEHNILISED PARAMEETRID: REGULEERITUD VÄLJUNDPINGE: 0-50V Reguleeritav väljundvool: 0-6A (maksimaalne väljund 150W) 1.1 Sisendpinge: 104~127V AC (60Hz) või 207~253V AC (50Hz) 1.2 Liinide reguleerimine: CV≤ 0,1%+3mV CC≤0,2%+3mA 1.3 Koormuse reguleerimine: CV≤0,1% + 3mV CC≤0,5% + 10mA 1.4 Rippel ja müra: CV≤5mVr.m.s CC≤20mAr.m.s 1.5 Kaitse: voolu piiramine ja lühisekaitse, ülevoolukaitse, ülepingekaitse 1.6 Pinge näitamise täpsus: ±0,5％＋5 numbrikohta 1.7 Praeguse näidiku täpsus: ±0,5％＋5 numbrikohta...
  • Page 39 2.2 Seadme tööpõhimõte Pinge seadistamine: Pinge on täpselt reguleeritav vastavalt 1V ja 10mV sammudes; reguleerige nuppu ⑱ soovitud pingele (kui vajutate seda nuppu üks kord, saate lülituda pinge jämeda ja peene reguleerimise vahel). Praeguse seadistamine: Voolu saab täpselt reguleerida vastavalt 100mA ja 1mA sammudega. Reguleerige nuppu ⑯ soovitud voolutugevusele (kui vajutate seda nuppu üks kord, saate lülituda pinge jämeda ja peenreguleerimise vahel).
  • Page 40 Maksimaalne väljundvõimsus on 150W, seega seatud pinge * seatud vool ≤ 150W. Pinge reguleerimisel, kui seadistatud pinge * seadistatud vool ≥ 150W, väheneb seadistatud vool automaatselt ja jääb seadistatud pinge * seadistatud vool ≤ 150W juurde. Voolu reguleerimisel, kui seadistatud pinge * seadistatud vool ≥ 150W, piiratakse seadistatud voolu seadistatud pingega * seadistatud vool ≤...
  • Page 41 Erklæring om ophavsret I overensstemmelse med international lov om ophavsret må du ikke kopiere indholdet af denne manual i nogen form (herunder oversættelser) uden skriftlig tilladelse fra distributøren. Generel information / sikkerhedsinstruktioner: • Det er ikke tilladt at ændre manualen på nogen måde eller tilføje indhold uden skriftlig tilladelse fra distributøren.
  • Page 42 1. TEKNISKE PARAMETRE: REGULERET UDGANGSSPÆNDING: 0-50V REGULERET UDGANGSSTRØM: 0-6A (maks. udgang 150W) 1.1 Indgangsspænding: 104~127V AC (60Hz) eller 207~253V AC (50Hz) 1.2 Linjeregulering: CV≤ 0,1%+3mV CC≤0,2%+3mA 1.3 Regulering af belastning: CV≤0,1%+3mV CC≤0,5%+10mA 1.4 Ripple og støj: CV≤5mVr.m.s CC≤20mAr.m.s 1.5 Beskyttelse: strømbegrænsning og kortslutningsbeskyttelse, overstrømsbeskyttelse, overspændingsbeskyttelse 1.6 Spændingsangivelsens nøjagtighed: LED±0,5％＋5 cifre 1.7 Nøjagtighed af strømindikering: LED±0,5％＋5 cifre...
  • Page 43 2.2 Betjening af enheden Indstilling af spænding: Spændingen kan justeres præcist i trin på henholdsvis 1 V og 10 mV; juster knappen ⑱ til den ønskede spænding (hvis du trykker én gang på denne knap, kan du skifte mellem grov- og finjustering af spændingen).
  • Page 44 Indstilling af overstrømsbeskyttelse: Tryk på OCP-knappen for at tænde eller slukke for overstrømsbeskyttelsesfunktionen. Når overstrømsbeskyttelsesfunktionen er tændt, lyser knappens indikatorlampe, ellers vil der ikke være nogen indikation. Tryk og hold OCP-knappen nede i 3 sekunder for at gå ind i indstillingsfunktionen for overstrømsbeskyttelse.
  • Page 45 Information om bortskaffelse af affald Det er ikke tilladt at bortskaffe dette apparat i husholdningsaffaldet. Dette apparat svarer til EU-direktivet om "Affald af elektrisk og elektronisk udstyr". Bortskaf venligst enheden på dit lokale indsamlingssted. Dato for oprettelse af manual: Juni 2023 - alle tekniske ændringer forbeholdes. Vi påtager os intet ansvar for eventuelle tekniske fejl eller trykfejl.
