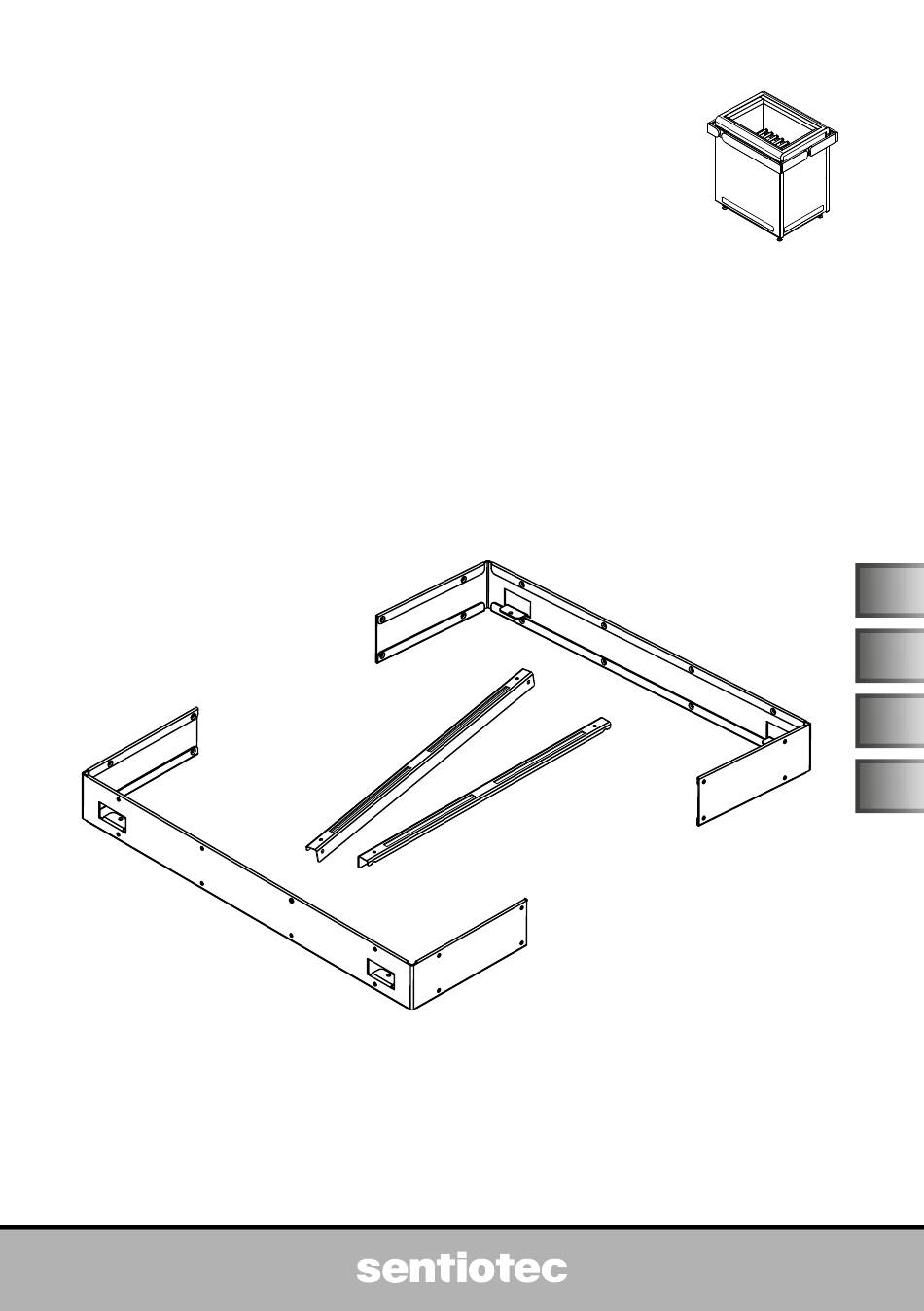

Concept R
Heater railing
BRACKET SET
CP-R-HSR
INSTRUCTIONS FOR INSTALLATION AND USE
English
Fits the following models:
CP-RB-090
CP-RB-120
CP-RCB-090
Version 03/21
CP-RB-105
CP-RB-150
CP-RCB-105
Ident no Y05-1042
EN
DE
SV
FI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Concept R CP-R-HSR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sentiotec Concept R CP-R-HSR

Summary of Contents for Sentiotec Concept R CP-R-HSR

  • Page 1 Concept R Heater railing BRACKET SET CP-R-HSR INSTRUCTIONS FOR INSTALLATION AND USE English Fits the following models: CP-RB-090 CP-RB-105 CP-RB-120 CP-RB-150 CP-RCB-090 CP-RCB-105 Version 03/21 Ident no Y05-1042...

  • Page 2: Table Of Contents

    Table of Contents 1. About this instruction manual 2. Important information for your safety 2.1. Intended use 2.2. General safety information 3. Scope of delivery 4. Optional accessories 5. Installation 5.1. Installing the railing bracket 5.3. Installing wooden parts on the mounting bracket 5.2.

  • Page 3: Important Information For Your Safety

    Installation instructions, only for experts p. 3/8 2. Important information for your safety 2.1. Intended use The bracket set CP-R-HSR enables the attachment of a wooden railing to all Concept R sauna heaters. Any use exceeding this scope is considered improper use. Improper use can result in damage to the product and injuries.

  • Page 4: Scope Of Delivery

    Instructions for installation and use p. 4/8 3. Scope of delivery ● 2 pcs railing bracket ● 2 pcs mounting bracket ● 4 pcs rounded head screws (A2 M 3 x 6 mm) ● 28 pcs wood screws (13 mm) 4.

  • Page 5: Installation

    Installation instructions, only for experts p. 5/8 5. Installation ATTENTION! Damage to the product The product can be damaged by a cordless drill. ● Use a normal screwdriver to install the railing bracket. 5.1. Installing the railing bracket Step 1 Remove screws A and B from the sauna heater using a screwdriver.

  • Page 6: Installing Wooden Parts On The Mounting Bracket

    Installation instructions, only for experts p. 6/8 5.3. Installing wooden parts on the mounting bracket To do this, use the wood screws provided. Step 3 Screw the side panels 3 to the mounting bracket 2. For each side panel, use 4 wood screws. Step 4 Screw the short wooden panels 4 to the mounting...

  • Page 7: Installing The Railing

    Installation instructions, only for experts p. 7/8 5.2. Installing the railing ATTENTION! Damage to the product The product can be damaged by a cordless drill. ● Use a screwdriver to install the railing. Step 6 Screw the railing from above to the railing brackets.
  • Page 8 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Page 9 Concept R Ofenreling HALTERUNGSSET CP-R-HSR MONTAGEANWEISUNG Deutsch Passend für folgende Modelle: CP-RB-090 CP-RB-105 CP-RB-120 CP-RB-150 CP-RCB-090 CP-RCB-105 Version 03/21 Ident-Nr. Y05-1042...
  • Page 10 Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Allgemeine Sicherheitshinweise 3. Lieferumfang 4. Optionales Zubehör 5. Montage 5.1. Relinghalterung montieren 5.3. Holzteile auf Befestigungswinkel montieren 5.2. Reling montieren 6. Entsorgung 1. Zu dieser Anleitung Lesen Sie diese Montageanweisung gut durch und bewahren Sie sie in der Nähe des Produktes auf.

  • Page 11: Wichtige Hinweise Zu Ihrer Sicherheit

    Montageanweisung S. 3/8 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch Das Halterungsset CP-R-HSR ermöglicht die Befestigung einer Holzreling auf allen Concept R Saunaöfen. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschädigung des Produkts und zu Verletzungen führen.

  • Page 12: Lieferumfang

    Montage- und Gebrauchsanweisung S. 4/8 3. Lieferumfang ● 2 Stk. Relinghalterung ● 2. Stk.Befestigungswinkel ● 4 Stk. Linsenschrauben (A2 M 3 x 6 mm) ● 28 Stk. Holzschrauben (13 mm) 4. Optionales Zubehör Holzreling groß (CP-R-L2 und CP-R-N2) 4 Stk. Seitenblende 2 Stk.Holzblende kurz 2 Stk.

  • Page 13: Montage

    Montageanweisung S. 5/8 5. Montage ACHTUNG! Sachschäden am Produkt Bei der Verwendung von Akkuschraubern kann das Produkt beschädigt werden. ● Montieren Sie die Relinghalterung mit einem normalen Schraubendreher. 5.1. Relinghalterung montieren Schritt 1 Entfernen Sie die Schrauben A und B mit einem Schraubendreher vom Saunaofen.

  • Page 14: Holzteile Auf Befestigungswinkel Montieren

    Montageanweisung S. 6/8 5.3. Holzteile auf Befestigungswinkel montieren Verwenden Sie die beiliegenden Holzschrauben. Schritt 3 Schrauben Sie die Seitenblen- den 3 an die Befestigungs- winkel 2. Verwenden Sie pro Seitenblende 4 Holzschrauben. Schritt 4 Schrauben Sie die kurzen Holzblenden 4 an die Befes- tigungswinkel 2.

  • Page 15: Reling Montieren

    Montageanweisung S. 7/8 5.2. Reling montieren ACHTUNG! Sachschäden am Produkt Bei der Verwendung von Akkuschraubern kann das Produkt beschädigt werden. ● Montieren Sie die Reling mit einem normalen Schraubendreher. Schritt 6 Schrauben Sie die Reling von oben auf die Relinghalterungen. Verwenden Sie dazu die beilie- genden Linsenkopfschrauben.
  • Page 16 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Page 17 Concept R Kantribba för bastuaggregat Uppsättning med hållare CP-R-HSR MONTERINGS- OCH BRUKSANVISNING Svenska Passar ihop med de nedanstående modellerna: CP-RB-090 CP-RB-105 CP-RB-120 CP-RB-150 CP-RCB-090 CP-RCB-105 Version 03/21 Ident-Nr. Y05-1042...
  • Page 18 Innehållsförteckning 1. Om monterings- och bruksanvisningen 2. Viktig säkerhetsinformation 2.1. Ändamålsenlig användning 2.2. Allmänna säkerhetsanvisningar 3. Leveransomfattning 4. Tillbehör 5. Montering 5.1. Montera hållaren för kantribbor 5.3. Montera trädelar på fästvinkel 5.2. Montera kantribba 6. Avfallshantering 1. Om monterings- och bruksanvisningen Läs hela monteringsanvisningen noga och förvara den sedan i närheten av produkten.

  • Page 19: Viktig Säkerhetsinformation

    Monterings- och bruksanvisning sid. 3/8 2. Viktig säkerhetsinformation 2.1. Ändamålsenlig användning Med hjälp av uppsättningen för hållare CP-R-HSR kan man fästa en kantribba av trä på alla Concept R-bastuaggregat. All annan användning betraktas som ej ändamålsenlig. Ej ändamålsenlig an- vändning kan leda till skador på produkten och medföra personskador. Uppsättningen med hållare CP-R-HSR kan kombineras med de nedanstående kantribbsmodellerna: Artikel-...

  • Page 20: Leveransomfattning

    Monterings- och bruksanvisning sid. 4/8 3. Leveransomfattning ● 2 st. hållare för kantribba ● 2 st. fästvinklar ● 4 st. skruvar med linsformat huvud (A2 M 3 x 6 mm) ● 28 st. träskruvar (13 mm) 4. Tillbehör Stor kantribba av trä (CP-R-L2 och CP-R-N2) 4 st.

  • Page 21: Montering

    Monterings- och bruksanvisning sid. 5/8 5. Montering OBS! Materiella skador på produkten Om man använder batteridrivna skruvdragare kan produkten skadas. ● Montera hållaren för kantribbor med en vanlig skruvmejsel. 5.1. Montera hållaren för kantribbor Schritt 1 Skruva av skruvarna A och B från bastuaggregatet med hjälp av en skruvmejsel.

  • Page 22: Montera Trädelar På Fästvinkel

    Monterings- och bruksanvisning sid. 6/8 5.3. Montera trädelar på fästvinkel Använd de medföljande träskruvarna. Schritt 3 Skruva fast sidoskärmarna 3 på fästvinklarna 2. Använd 4 träskruvar per sidoskärm. Schritt 4 Skruva fast de korta träskär- marna 4 på fästvinklarna 2. Använd 2 träskruvar per träskärm.

  • Page 23: Montera Kantribba

    Monterings- och bruksanvisning sid. 7/8 5.2. Montera kantribba OBS! Materiella skador på produkten Om man använder batteridrivna skruvdragare kan produkten skadas. ● Montera kantribban med en vanlig skruvmejsel. Schritt 6 Skruva uppifrån fast kantribban på hållaren för kantribbor. Använd de medföljande skruvarna med linsformat huvud till detta.
  • Page 24 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES / ANTECKNINGAR ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Page 25 Concept R Kiuaskaide PIDIKESARJA CP-R-HSR ASENNUSOHJE Suomi Passend für folgende Modelle: CP-RB-090 CP-RB-105 CP-RB-120 CP-RB-150 CP-RCB-090 CP-RCB-105 Versio 03/21 Tunnistenro Y05-1042...
  • Page 26 Sisällys 1. Sananen näistä ohjeista 2. Tärkeitä ohjeita turvallisuutesi varmistamiseksi 2.1. Käyttötarkoitus 2.2. Yleisiä turvaohjeita 3. Toimituskokonaisuus 4. Valinnaiset lisätarvikkeet 5. Asennus 5.1. Kaidepidikkeen asennus 5.3. Puuosien asennus kiinnityskulmaan 5.2. Kaiteen asennus 6. Hävittäminen 1. Sananen näistä ohjeista Lue nämä asennusohjeet huolellisesti läpi ja säilytä niitä tuotteen lähellä. Näin voit katsoa turvallisuuttasi sekä...

  • Page 27: Tärkeitä Ohjeita Turvallisuutesi Varmistamiseksi

    Ohjeet käyttäjille s. 3/8 2. Tärkeitä ohjeita turvallisuutesi varmistamiseksi 2.1. Käyttötarkoitus CP-R-HSR-pidikesarja mahdollistaa puukaiteen kiinnityksen kaikkiin Concept R -kiukaisiin. Muunlaisen käytön katsotaan poikkeavan tuotteen käyttötarkoituksesta. Tuot- teen käyttötarkoituksesta poikkeava käyttö voi johtaa tuotteen vaurioitumiseen tai vammoihin. CP-R-HSR-pidikesarja soveltuu seuraaviin kaidemalleihin: Tuotenumero Kuvaus Sopivat kiuasmallit...

  • Page 28: Toimituskokonaisuus

    Asennusohje s. 4/8 3. Toimituskokonaisuus ● 2 kpl kaidepidike ● 2 kpl kiinnityskulmaa ● 4 kpl kupukantaruuveja (A2 M 3 x 6 mm) ● 28 kpl puuruuvia (13 mm) 4. Valinnaiset lisätarvikkeet Puukaide suuri (CP-R-L2 ja CP-R-N2) 4 kpl sivukatteita 2 kpl lyhyttä...

  • Page 29: Asennus

    Asennusohje s. 5/8 5. Asennus HUOMIO! Esinevaurioita Akkuruuvinvääntimen käyttö voi vaurioittaa tuotetta. ● Asenna kaidepidike tavallista ruuvimeisseliä käyttäen. 5.1. Kaidepidikkeen asennus Vaihe 1 Poista kiukaan ruuvit A ja B ruuvi- meisselillä. Vaihe 2 Ruuvaa kaidepidike 1 kiukaa- seen. Käytä tähän ruuveja A ja B. Asenna toinen kaidepidike samal- la tavalla vastakkaiselle puolelle kiuasta.

  • Page 30: Puuosien Asennus Kiinnityskulmaan

    Asennusohje s. 6/8 5.3. Puuosien asennus kiinnityskulmaan Käytä tähän oheisia puuruuveja. Vaihe 3 Ruuvaa sivukatteet 3 kiinni- tyskulmaan 2. Käytä sivuka- tetta kohden aina 4 puuruuvia. Vaihe 4 Ruuvaa lyhyet sivupaneelit 4 kiinnityskulmaan 2. Käytä puupaneelia kohden aina 2 puuruuvia. Vaihe 5 Yhdistä...

  • Page 31: Kaiteen Asennus

    Asennusohje s. 7/8 5.2. Kaiteen asennus HUOMIO! Esinevaurioita Akkuruuvinvääntimen käyttö voi vaurioittaa tuotetta. ● Asenna kaide tavallista ruuvimeisseliä käyttäen. Vaihe 6 Ruuvaa kaide ylhäältä kaidepidik- keisiin. Käytä oheisia kupukanta- ruuveja. 6. Hävittäminen ● Hävitä pakkausmateriaali voimassaolevien määräysten mukaisesti. ● Laiteromussa on kierrätettäviä materiaaleja, mutta myös haitallisia aineita.
  • Page 32 GmbH | Division of Harvia Group | Wartenburger Straße 31, A-4840 Vöcklabruck T +43 (0) 7672/22 900-50 | F -80 | info@sentiotec.com | www.sentiotec.com...
