AAT NOVUS 100 Series Instruction Manual

NVE-EPV100COV - Instrukcja instalacji
1. Informacje o produkcie

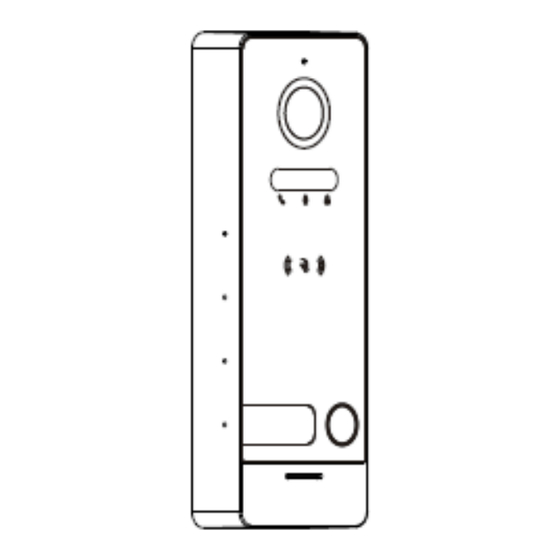

Osłona przeciwdeszczowa, wykonany ze stali z czarną powłoką, przeznaczony dla
wideodomofonowych paneli wejściowych IP Novus serii 100.
2. Zawartość opakowania
Osłona
Instrukcja
przeciwdeszczowa
obsługi

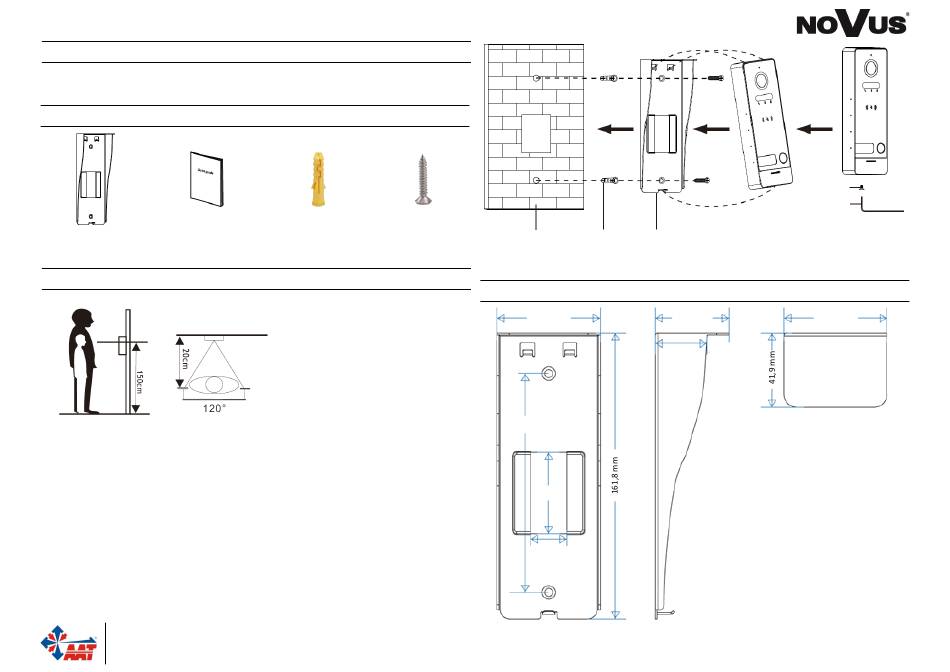

3. Instalacja
3. Przygotować otwór na właściwej wysokości w ścianie.
4. Zdemontować uchwyt ścienny z panelu.
5. Przymocować osłonę przeciwdeszczową do ściany za pomocą kołków i wkrętów
montażowych dołączonych do zestawu.
6. Przepuścić kable przez ścianę i uchwyt następnie podłączyć złącze RJ-45 do panelu
zgodnie z schematem.
7. Zamontować panel na uchwycie za pomocą śruby imbusowej na dole panelu. Śruba jest w
zestawie dołączonym do panelu.
AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. |ul. Puławska 431, 02-801 Warszawa, Polska| tel.: 22 546 0 546, kontakt@aat.pl www.aat.pl NIP: 9512500868,
REGON: 385953687, BDO: 000433136, KRS: 0000838329
2x Kołek 2x Śruba
rozporowy montażowa
1. Należy ustawić panel w
najbardziej dogodnej pozycji
zgodnie z rysunkami po lewej
stronie. Należy unikać pozycji
bezpośredniego nasłonecznienia
kamery oraz mocno zacienionych
miejsc.
2. Sugerowana wysokość montażu
to 1,5 - 1,6 metra.
Kołek Osłona
Podłoże
rozporowy przeciwdeszczowa
montażowe
4. Wymiary
58,5 mm
124 mm
46 mm
20,5 mm
Śruba
Klucz imbusowy
41,9 mm 58,5 mm
29,4 mm
