AAT Novus NVE-EP200 Installation Manual

Entrance panel
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Instrukcja obsługi
Installation manual
Wideodomofony
Panel klatkowy NVE-EP200
Video Intercoms
Entrance panel NVE-EP200
DEC 30 2020

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Novus NVE-EP200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for AAT Novus NVE-EP200

Summary of Contents for AAT Novus NVE-EP200

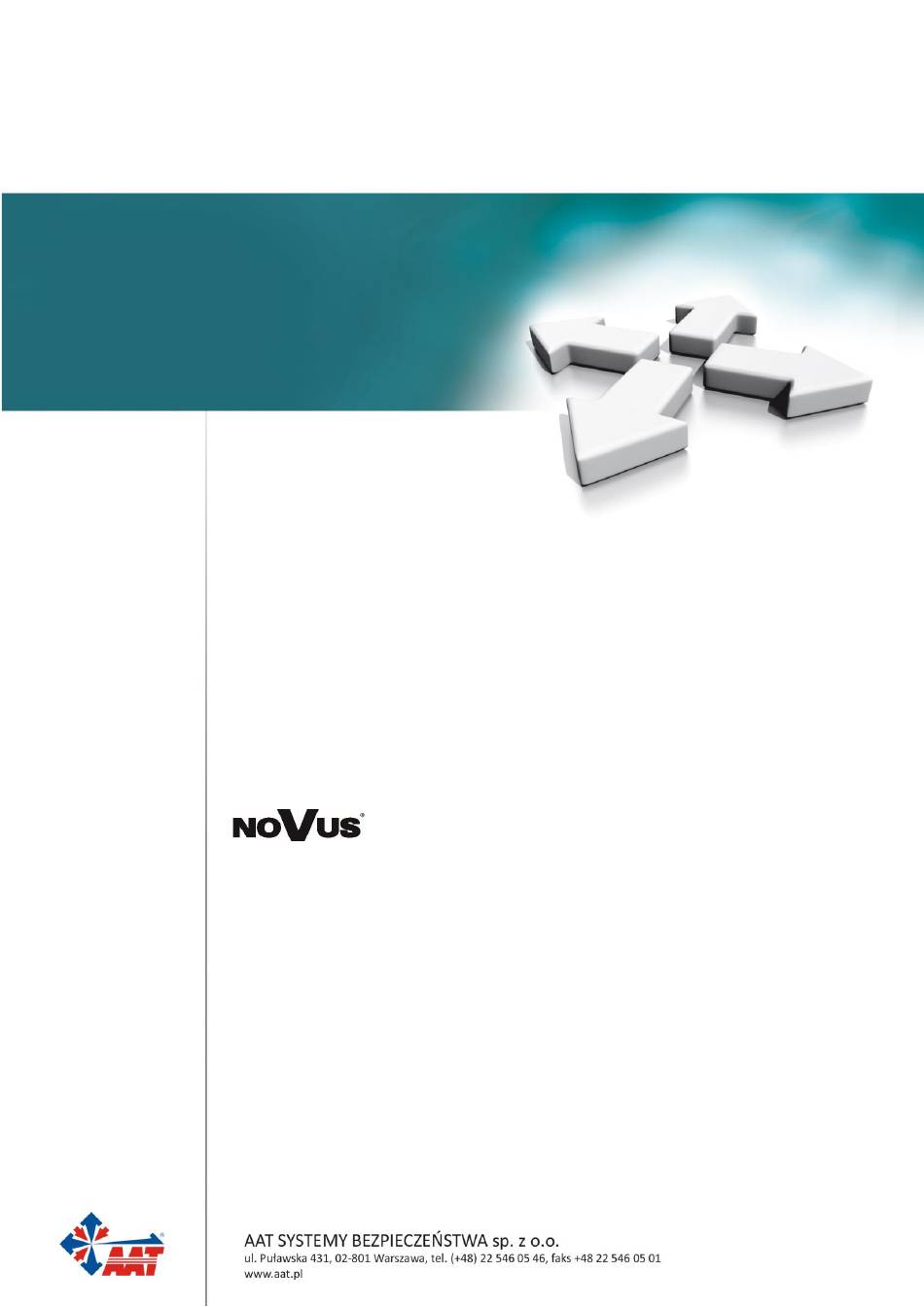

  • Page 1 Instrukcja obsługi Installation manual Wideodomofony Panel klatkowy NVE-EP200 Video Intercoms Entrance panel NVE-EP200 DEC 30 2020...

  • Page 2: Table Of Contents

    ............................. 16 TRONA LOGOWANIA ........................16 TRONA LOKALNEJ KONFIGURACJI ....................... 17 TRONA KONFIGURACJI KSIĄŻKI ADRESOWEJ ......................18 TRONA ZARZĄDZANIA UŻYTKOWNIKAMI ........................... 18 TRONA KONSERWACJI ........................19 TRONA ZARZĄDZANIA DOSTĘPEM AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...
  • Page 3 URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...
  • Page 4 Nieautoryzowany serwis i nieoryginalne części mogą być przyczyną powstania pożaru lub porażenia prądem elektrycznym; 16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do poprawności działania wszystkich podzespołów funkcjonalnych urządzenia AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 5: Specyfikacja Techniczna

    Prąd roboczy: 180 mA (maks.: 500 mA, czuwanie: 90 mA) • Stopień ochrony IP64 • Montaż podtynkowy • Obudowa wandaloodporna • Wymiary (mm): 318(W) x 130(SZ) x 51(G). Zawartość opakowania AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 6: Nazwa I Funkcje Elementów

    Oświetlenie LED Ekran Głośnik Przyciski Czytnik kart zbliżeniowych Mikrofon Czujnik podczerwieni Port połączeniowy Gniazdo RJ45 Gniazdo zasilania 12 V DC Czujnik antysabotażowy Śruba mocująca panel do tylnej części obudowy AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 7: Schemat Podłączenia

    Adres innych urządzeń można z powodzeniem ustawić tylko po ustawieniu pierwszego panelu bloków (5-cyfrowy: 01801, 6-cyfrowy: 019001) w systemie. • Adresy innych urządzeń można ustawić tylko po ustawieniu pierwszego panelu bloku (5-cyfr: 01801, 6-cyfr: 019001) w systemie. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 8: Schemat Połączeń

    Panel wykorzystuje własny pasywny system zasilania sPOE, podłączenie do standardowych przełączników POE jest niedozwolone !!! • Należy zachować ostrożność przy okablowaniu pod kątem polaryzacji. • Przycisk wyjścia zwalania tylko pierwszy rygiel. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 9: Podłączenia Zamka Elektromagnetycznego

    Typ 1: Typ zamka NC - normalny Typ 2: Typ zamka NO - rewersyjny Instalacja Miejsce instalacji kamery. Standardowa wysokość montażu panelu drzwi: wysokość soczewki kamery wynosi około 1400 mm od podłogi; AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 10: Opis Operacji

    Rysunek 1 Panel Osiedlowy Rysunek 2 Panel w Klatce Uwaga: • Zasięg promiennika IR ≤ 700mm. • W trybie nocnym podświetlanie klawiatury i czytnika kart jest zawsze aktywne AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 11: Połączenie Abonenta Z Gościem

    , aby rozpocząć połączenie; Uwagi: W Książce Adresowej możesz nacisnąć aby wrócić na ekran główny. W trakcie wybierania numeru na klawiaturze numerycznej można nacisnąć aby usunąć numer. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 12: Menu Ustawień

    Panel w klatce 1 ~98 801~819 1 ~98 9001~9019 Panel osiedlowy 801~819 9001~9019 Uwaga! Adresy innych urządzeń można ustawić tylko po ustawieniu pierwszego panelu bloku (5-cyfr: 01801, 6-cyfr: 019001) AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 13: Dodawanie Kart (Dla Panelu W Klatce)

    Aby skopiować karty do innego panelu wybierz menu [Skopiuj do] i naciśnij . Na ekranie pojawi się lista dostępnych paneli. Wybierz panel , do którego chcesz skopiować, a następnie naciśnij , aby potwierdzić. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 14: Usuwanie Kart

    Po naciśnięciu przycisku w górę lub w dół, a usłyszysz monit głosowy "książka adresowa". • Po naciśnięciu przycisku Ochrony i usłyszysz monit głosowy "Ochrona". • Po naciśnięciu usłyszysz monit głosowy "Łączę". • Po przyłożeniu karty usłyszysz monit głosowy "drzwi otwarte". AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 15: Odryglowanie Drzwi

    (np. Bramę). Uwaga: 1) Funkcja odblokowania za pomocą PIN może być włączona/wyłączona w ustawieniach panelu. 2) Zasięg odczytu karty ≤ 20 mm. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 16: Konfiguracja Za Pomocą Przeglądarki Web

    Na stronie konfiguracji lokalnej [Local Config] możesz przejrzeć adres IP urządzenia, włączyć/wyłączyć funkcję odblokowywania za pomocą PIN, włączyć/wyłączyć funkcję alarmu sabotażu, ustawić czas odblokowania, wybrać tryb przycisku wyjścia: Normalnie Otwarty /Normalnie zamknięty. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 17: Strona Konfiguracji Książki Adresowej

    10.128.0.0 ~ 10.254.254.254), nazwę użytkownika i hasło i wybrać tryb strumienia: główny strumień / strumień pomocniczy (obecny system obsługuje tylko Minor Stram), a następnie kliknij [OK], aby zapisać. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 18: Strona Zarządzania Użytkownikami

    7.4 Strona zarządzania użytkownikami Na stronie zarządzania użytkownikami kliknij [Edit], aby ustawić hasło logowania i uwagi. 7.5 Strona konserwacji Na stronie konserwacji [Maintenance] można zaktualizować wersję oprogramowania oraz ponownie uruchomić urządzenie. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 19: Strona Zarządzania Dostępem

    (informacje o karcie i hasła PIN). Po przywróceniu ustawień fabrycznych panelu drzwi można kliknąć przycisk [access import] w celu zaimportowania informacji o kartach i hasłach PIN do panelu drzwi. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...
  • Page 20 Wideodomofony Novus – Instrukcja obsługi NVE-EP200. Video intercom Novus – Installation manual NVE-EP200 AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...
  • Page 21 7.2. L ..............35 OCAL ONFIGURATION 7.3. A ............36 DDRESS ONFIGURATION 7.4. U ................. 38 ANAGEMENT 7.5. M ................. 38 AINTENANCE 7.6. A ..................38 CCESS ANAGE AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...
  • Page 22 PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE PERSONNEL MAY OPEN THE UNIT INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...
  • Page 23 15. After maintenance activities tests should be run to ensure proper operation of all the functional components of the device AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 24: Technical Specifications

    Operating current: 180 mA (max: 500 mA, stand-by: 90 mA) • Dust-proof and water-proof (IP64) • Flush mounted • Anti-vandal • Dimensions (mm): 318(H) x 130(W) x 51(D). Packing Contents AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 25: Name And Functions Of Each Part

    LED for night vision Screen Speaker Buttons Card-read area Microphone IR sensor Connection port RJ45 Connector 12 V DC power supply Tamper button Screw for fixing swipe card panel AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 26: Connection Diagram

    ⚫ The encode type and network configuration must keep up with first building panel. ⚫ The address of other devices can be successfully set only after the first Building panel (5-digit: 01801, 6-digit: 019001) in the system is set. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 27: Wiring Diagram

    The panel uses its own passive sPOE power supply system, connection to standard POE switches is not allowed!!! • Please be careful of polarity when wiring. • The exit button only releases lock 1. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 28: Electric Lock Connection

    Camera installation location Standard installation height of door panel: lens’s height is about 1,400mm above the floor; in this case, camera stack center is about 1,390mm above ground level. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 29: Operation Description

    In standby mode, once the object is detected the screen will be shown as follows (button backlight and swipe card indicator light at the same time): Building Panel Entrance Panel Remark: • The IR induction distance ≤ 700mm. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 30: Visitor Call

    • 6-digit: Call Block 8, Floor 3, Room 16. Dial 08 03 16 or 8 03 16 For panel in block: • 5-digit: Call, apartment 12. Dial 012 or 12 • 6-digit: Call floor 3, room 16. Dial 03 16 or 3 16 AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 31: Setting Page

    5-digits encoding for Entrance Panel, Building number range: 99; Device Id range: 801~819;  6-digits encoding for BuildingPanel, Building number range:1~98; Device Id range: 9001~9019.  6-digits encoding for Entrance Panel, Building number range: 99; Device Id range: 9001~9019. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 32: Add Card (For Building Panel)

    >> You can select the [Delete Cards] item and then press to enter the name list page, you can select the room number or input the room number you want to delete and then AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...
  • Page 33 When you press the guard button and you will hear a voice prompt “security” (only in main pages); When you press the and you will hear a voice prompt “calling” (only in calling page); AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 34: Unlock Function

    1, long swipe will unlock garage lock/lock 2. Remark: • The password unlock function can be enabled/disabled in the access settings. • Swipe card distance ≤ 20mm. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 35: Web Client Operation

    And you can set the mode of swipe card to unlock (default short swipe to unlock electric lock/lock 1, long swipe to unlock garage door/lock 2). You can also select the unlock button mode: Normal Open/Normal Close. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 36: Address Book Configuration Page

    >> You can click the [import] item and then import the local address book to the client. >> You can click the [Add Site Camera] item; the screen will be show as follows: AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...
  • Page 37 [save] item, only the selected devices can review the IPC monitoring image. * You can click the [closet] item and then lock the address book (add, delete and save the AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...

  • Page 38: User Management Page

    In the maintenance page, you can update the software version; you can also reboot the device. 7.6. Access Manage In the Access manage page, you can import/export the information about the door panel (card information and unlock password). AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...
  • Page 39 Video intercom Novus – Installation manual NVE-EP200 When the door panel is reset, you can click the [access import] item to import the card information and unlock password into the door panel. AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. Wszelkie prawa zastrzeżone. All rights reserved...
  • Page 40 AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. ul. Puławska 431, 02-801 Warszawa Warszawa tel. 22 546 05 46, faks 22 546 05 01 e-mail: aat.warszawa@aat.pl, www.aat.pl ul. Koniczynowa 2a, 03-612 Warszawa Warszawa II tel./faks 22 811 13 50, 22 743 10 11 e-mail: aat.warszawa-praga@aat.pl, www.aat.pl...
