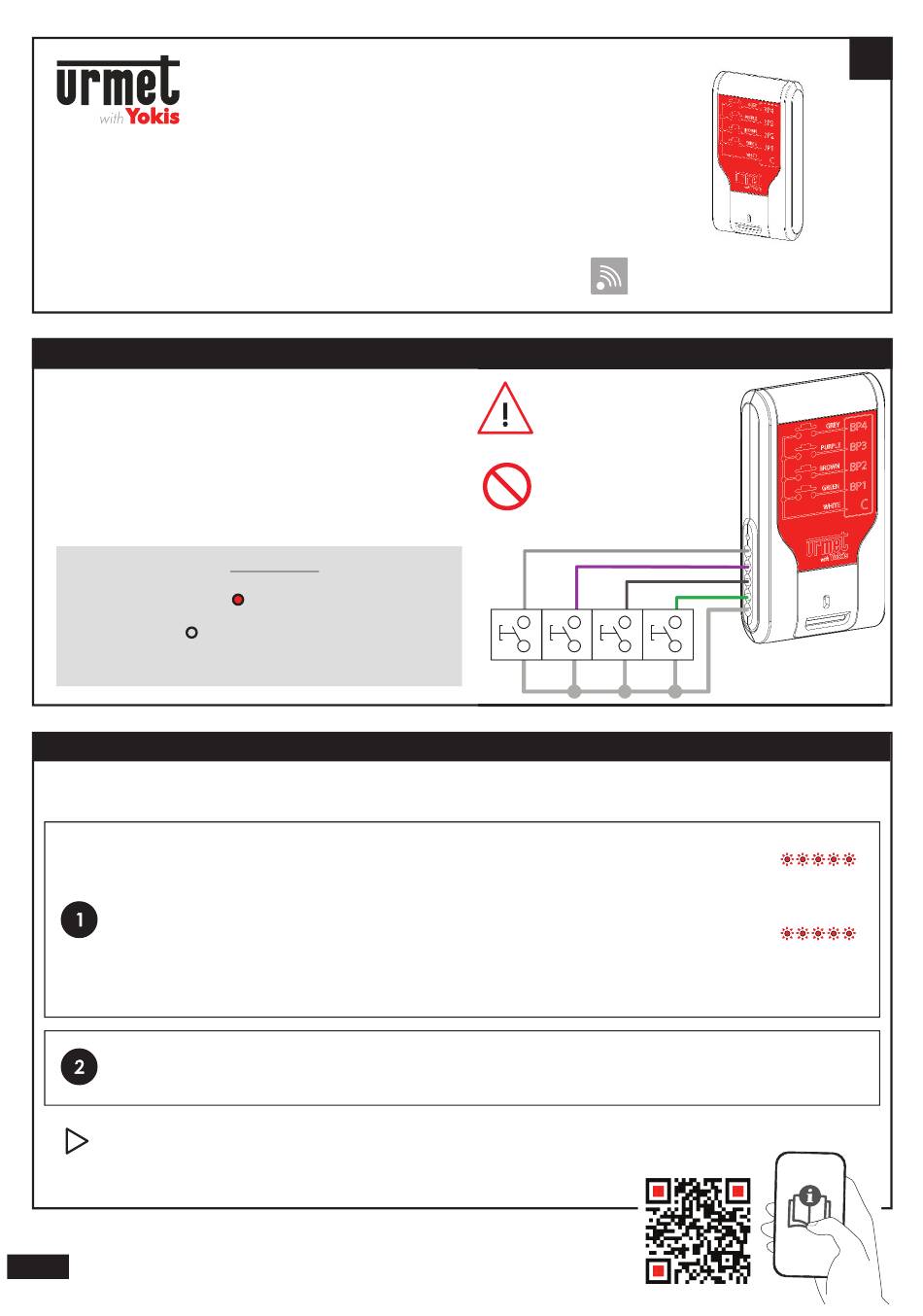

E4BP-UP
4820391 Emetteur encastrable 4 canaux ZigBee
E4BPX-UP
4820392 Emetteur encastrable 4 canaux ZigBee avec antenne extérieure
Tous les récepteurs UP sont compatibles avec les émetteurs UP (télécommandes,
télécommandes murales, émetteurs encastrables).
Installation
L'E4BP(X)-UP peut se câbler avec n'importe quel appareillage
du marché, Bouton Poussoir (BP) ou Interrupteur.
Il est possible de câbler des interrupteurs à la place des BP,
uniquement si les récepteurs sont des MTR500, MTR1300,
MTR3600, MVR500.
Il n'est pas nécessaire d'utiliser les 4 canaux, on peut utiliser
un BP simple avec un seul canal.
Isoler les fils non utilisés.
A la mise sous tension du récepteur :
- Si le récepteur ne fait pas partie d'un réseau ZigBee,
sa led est allumée et fixe
- Si le récepteur fait déjà partie d'un réseau ZigBee,
sa led est éteinte
.
Pour quitter un réseau, maintenir le bouton du récepteur
appuyé pendant 10 sec.
Fonctions & réglages
IMPORTANT !
Pour régler un émetteur, il faut d'abord entrer dans le Menu Réglages :
Cas d'un câblage avec un BP
Cas d'un câblage avec un interrupteur
Cas d'un E4BP(X)-UP non câblé
Pendant que la LED clignote, faire le nombre d'impulsions (N) correspondant au réglage souhaité
sur la touche à programmer.
Cas du télévariateur MTV300 :
Une impulsion sur l'émetteur allume/éteint ; le maintien de l'appui permet la variation.
1/21
Emetteur 4 canaux ZigBee
(contient : écrou d'isolation, support d'antenne + antenne extérieure)
.
Faire 10 impulsions rapides sur le bouton poussoir connecté à l'émetteur.
►la LED de l'émetteur se met alors à clignoter rapidement
Faire 10 basculements rapides sur l'appareillage connecté à l'émetteur.
►la LED de l'émetteur se met alors à clignoter rapidement
Mettre en contact tous les fils ensemble pendant quelques secondes
jusqu'à ce que la LED de l'émetteur clignote.
Téléchargez notre application gratuite
sur votre mobile : schémas, vidéos, notices...
250m champ libre à vue ou 100m
traversée perpendiculaire d'un mur maître
ou d'une dalle
Couper l'alimentation de
l'installation avant toute
mise en service.
Ne pas câbler ce
230V
produit au 230V
FR
2
avec
