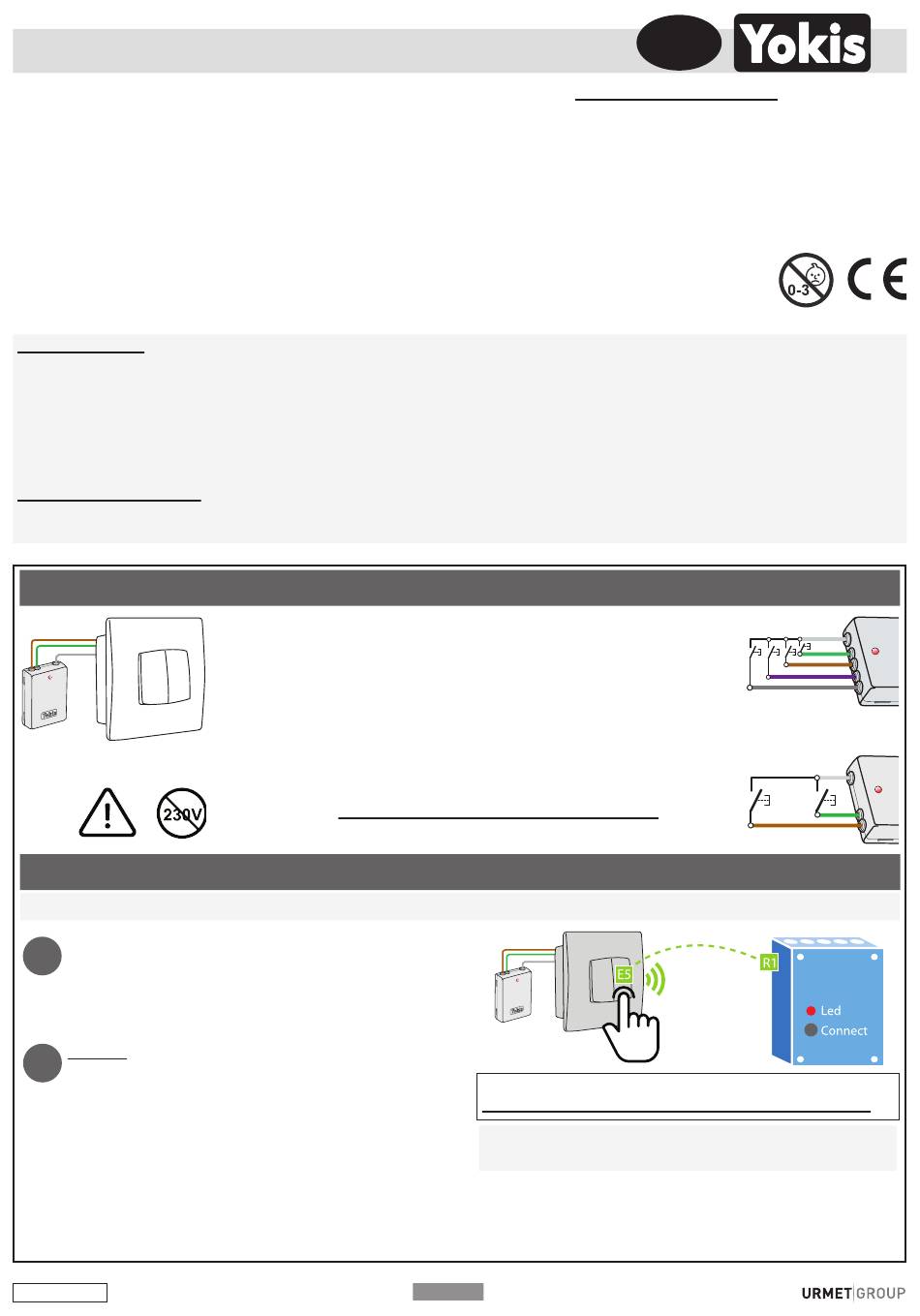

EMETTEURS RADIO ENCASTRABLES
E2BP 5454402 Emetteur encastrable 2 canaux
E2BPP 5454413 Emetteur encastrable Power 2 canaux
E2BPPX Emetteur encastrable Power 2 canaux
5454414
avec antenne extérieure
E4BPP 5454427 Emetteur encastrable Power 4 canaux
E4BPPX 5454428 Emetteur encastrable Power 4 canaux
avec antenne extérieure
ATTENTION: Il y a risque d'explosion si la pile est remplacée par un type incorrect. Mettre au rebut les
piles usagées conformément aux instructions. Ne pas avaler la pile. En cas d'ingestion, la pile peut causer
des brûlures chimiques et causer la mort. Si cela se produit, contacter immédiatement un médecin. Ne pas
jeter au feu.
PORTéE RADIO:
Gamme radio:
• dans la pièce < 100m²
• sur 50m en champ libre (Réduction de la portée si environnement métallique, passage de mur ou de cloison)
Gamme radio Power:
• dans une maison de 100m² avec traversée perpendiculaire d'un mur maître ou d'une dalle
• sur 250m en champ libre (Réduction de la portée si environnement métallique, passage de mur ou de cloison)
TRANSMISSION RADIO:
La LED de l'émetteur s'éclaire uniquement lorsque la transmission radio a réussi.
En cas de portée insuffisante l'ajout d'un récepteur intermédiaire peut résoudre le probléme (voir § ''Augmentation de la portée'').
CÂBLAGE DE L'ÉMETTEUR E2BP/E2BPP/E4BPP
CONNEXION DIRECTE EMETTEUR / RECEPTEUR
En mode direct vous pouvez connecter 4 modules maximum par canal; au delà, utiliser le Bus Radio.
1
Faire 5 impulsions* rapides sur le BP du canal de
l'émetteur (E) à associer.
La LED de l'émetteur se met alors à clignoter
rapidement pendant 30 secondes indiquant ainsi
l'attente d'une connexion.
2
Pendant que la LED de l'émetteur clignote, faire un
appui court avec un outil isolé sur le bouton "connect"
du récepteur (R).
La LED de l'émetteur s'arrête de clignoter.
Attention ! il faut que le récepteur soit sous tension.
* Une impulsion doit durer moins de 0.7 seconde.
En cas d'utilisation d'un émetteur encastrable sur un
interrupteur (avec un MTR2000ER(P)(X) uniquement),
faire 5 basculements rapides ( Pas 10 ! ) au lieu des 5
impulsions. Pour utiliser à nouveau un BP à la place d'un
interrupteur il suffit de refaire une connexion avec 5 impulsions.
DS1054-063
L'E2BP / E2BPP / E4BPP peut se câbler avec n'importe quel
appareillage du marché, Bouton Poussoir (BP) ou Interrupteur.
Il est possible de câbler des interrupteurs à la place des BP,
uniquement si les récepteurs sont des MTR2000ER(P)(X).
Il n'est pas nécessaire d'utiliser les 2 ou 4 canaux, on peut utiliser
un BP simple avec un seul canal. Isoler les fils non utilisés.
ATTENTION : Ne pas connecter ce produit au 230V.
Spécifications techniques:
- Pile standard de type CR2032 lithium 3V
- Autonomie de la pile > 7 ans
- Fréquence: 2,4 GHz
- 4 récepteurs maxi par canal de l'émetteur
- Température d'utilisation : -10 à + 50°C
- Humidité relative maxi 80%
- Transmission: Bidirectionnelle
Sur tous les émetteurs, la LED s'éclaire
uniquement lorsque la transmission radio a réussi.
Pour supprimer une connexion,
il suffit de refaire la procédure ci-contre.
Tous les émetteurs YOKIS sont compatibles avec les
récepteurs radio YOKIS (Télérupteur, Télévariateur,
micromodules Volets roulants, module portail,
P1
F
Blanc
Vert
Brun
Violet
Gris
Blanc
Vert
Brun
module chauffage).
