Timco Tools 103389247 Manual

Atv 8t log splitter
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

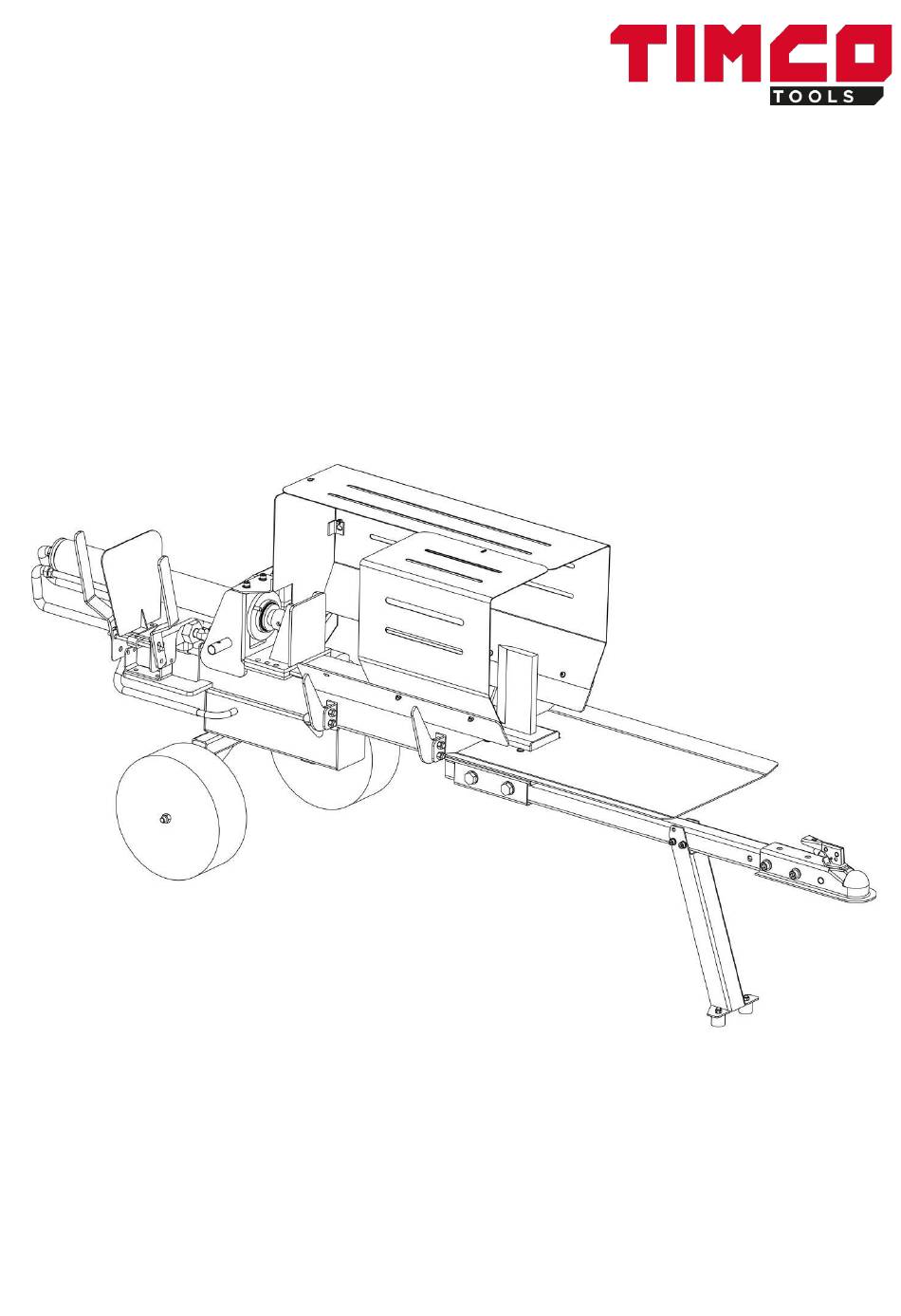

Timco ATV 8T halkomakone
Käyttöopas
SAP: 103389247
EAN: 6438014372501
Alkuperäisen ohjeen käännös

Advertisement

loading
Need help?

Need help?

Do you have a question about the 103389247 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Timco Tools 103389247

Summary of Contents for Timco Tools 103389247

  • Page 1 Timco ATV 8T halkomakone Käyttöopas SAP: 103389247 EAN: 6438014372501 Alkuperäisen ohjeen käännös...
  • Page 2 Varoitukset ja turvallisuus Lue tämä käyttöopas. Turvallisuusohjeiden noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan. VAARA (punainen) ilmaisee välittömän vaaran, jonka huomiotta jättäminen johtaa kuolemaan tai vakavaan vammaan. VAROITUS (keltainen) ilmaisee mahdollisen vaaran, jonka huomiotta jättäminen voi johtaa kuolemaan tai vakavaan vammaan. HUOMIO (keltainen) ilmaisee mahdollisen vaaran, jonka huomiotta jättäminen voi johtaa lieviin tai kohtalaisiin vammoihin.
  • Page 3 Halkomakoneen vetämistä koskevien sääntöjen noudattamatta jättäminen voi johtaa vakaviin vammoihin tai kuolemaan. Tarkista ajoneuvon käyttöoppaan hinaamista koskevat ohjeet. Aja varovasti. Huomioi halkomakoneen tuoma lisäpituus. Älä koskaan matkusta halkomakoneen päällä tai käytä sitä tavaroiden siirtämiseen. Kiinnitä halkomakone tukevasti ennen sen vetämistä. Sammuta ajoneuvo ennen kuin jätät halkomakoneen ilman valvontaa.
  • Page 4 Pidä äänenvaimennin vähintään 2 metrin päässä palavista esineistä. Älä koskaan tankkaa moottorin ollessa kuuma tai käynnissä. Anna moottorin jäähtyä ennen polttoainesäiliön täyttämistä. Älä koskaan tupakoi käyttäessäsi tai tankatessasi halkomakonetta. Bensiinihöyryt voivat räjähtää. Tankkaa halkomakone vain puhtaalla alueella, jossa ei ole bensiinihöyryjä tai läkkynyttä...
  • Page 5 1. Pyörien asennus P yörän akseli M20-mutteri Työnnä pyörän akseli jalassa olevaan reikään.
  • Page 6 Kiinnitä pyörän akseli mutterilla (M20) ja kiristä kuvan mukaisesti. Työnnä pyörä akselin päähän. Kiinnitä pyörä mutterilla ( M12). Toimi samalla tavalla toisen pyörän osalta.
  • Page 7 2. Sylinterin asennus Työnnä sylinteri halkaisukiilan vastapuolelle. Ruuvi Nosta sylinteriä hieman. Liikuta sitä vasemmalle ja oikealle ja työnnä ruuvi sylinterin reikään. Mutteri Kiinnitä kahdella mutterilla...
  • Page 8 3. Ohjauslaitteiden asennus Venttiilin istukka Ohjausvipu 1. Käännä ohjausvipua ylöspäin ja sovita se venttiilin istukassa olevaan reikään. 2. Asenna ohjausvipu paikalleen pultilla, katso kuva. Työnnä pultti venttiilin istukan reiän läpi. 3. Kiristä mutteri. 4. Tee sama toiselle ohjausvivulle. 5. Kiinnitä suojalevy kahdella ruuvilla kuvan mukaisesti. Suojalevy Ohjaaminen Ohjausjärjestelmässä...
  • Page 9 4. Vetoaisan asennus Kytkin Jalka Kiinnitä kytkin vetoaisaan kahdella M12x80-ruuvilla, aluslevyllä ja M12-lukkomutterilla. Kiinnitä jalka vetoaisaan kahdella M8x70-ruuvilla, aluslevyllä ja M12-lukkomutterilla. Kiinnitä koottu vetoaisa työtasoon kahdella M16x85-ruuvilla, aluslevyllä ja M16-lukkomutterilla.
  • Page 10 5. Pöydän asennus (1) Kiinnitä pöytä runkoon neljällä M8x30-ruuvilla, aluslevyllä ja M8-lukkomutterilla. (2) Kiinnitä tukilevy kahdeksalla M10x25-ruuvilla ja M10-mutterilla vasemmalta ja oikealta puolelta, ks. kuva.
  • Page 11 Takasuojus Kiinnitä takasuojus työtasoon kahdella M8x20-ruuvilla, aluslevyllä ja jousialuslevyllä. Pienempi suojus Isompi suojus Kiinnitä kummatkin suojukset seitsemällä M6x16-ruuvilla, aluslevyllä ja M6-lukkomutterilla. HUOMAA: PIENEMPI SUOJUS ASENNETAAN KÄYTTÄJÄN PUOLELLE. ISOMPI SUOJUS ASENNETAAN VASTAKKAISELLE PUOLELLE. Halkomakone on tarkoitettu kotikäyttöön. Se on suunniteltu käytettäväksi +5…+40 ºC:n lämpötilassa ja korkeintaan 1 000 metrin korkeudessa merenpinnasta.
  • Page 12 JOS HYDRAULIJÄRJESTELMÄÄ EI ILMATA, ILMA JÄÄ HYDRAULIPIIRIIN. ILMAN PURISTUMINEN HYDRAULIPIIRISSÄ VAURIOITTAA TIIVISTEITÄ JA VOI AIHEUTTAA PYSYVIÄ VAURIOITA HALKOMAKONEELLE. A. Paineensäätöruuvi ÄLÄ SÄÄDÄ PAINEENSÄÄTÖRUUVIA! Maksimipaine on asetettu tehtaalla. Paineensäätöruuvi on sinetöity sen varmistamiseksi, että halkomakone toimii enintään 8 tonnin paineella. Paine on säädetty tehtaalla mittausvälineillä. Paineen säätäminen voi aiheuttaa sen, että hydraulipumppu ei tuota riittävästi painetta tai aiheuttaa vakavia vammoja sekä...
  • Page 13 Seuraavia hydrauliöljyjä tai vastaavia suositellaan halkomakoneen hydrauliseen voimansiirtojärjestelmään: ISO 32 luokituksen mukainen hydrauliöljy. Talvikäytössä suosittelemme synteettistä Neste Hydraulic 15 Super öljyä tai korkeampaa 28 Artic sekä 15 Artic tai vastaavia muiden valmistajien tuotteita. HALKAISUKIILAN TEROITTAMINEN Teroita halkaisukiila hienohampaisella viilalla ja tasoita mahdolliset vaurioituneet alueet.
  • Page 14 Hydrauliöljyn valuttaminen Löysää ruuvia 10 mm:n avaimella, ks. kuva. Irrota öljyletku öljyn valuttamiseksi. 3. Kun olet valmis, liitä öljyletku takaisin ja kiristä ruuvi.
  • Page 15 Timco ATV 8T log splitter Manual SAP: 103389247 EAN: 6438014372501...
  • Page 16 3.Warning and safety Read this manual. Serious injury or death can result if safety instructions are not followed. DANGER (red) indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury. WARNING(orange) indicates a potentially hazardous situation which, if not avoided, will result in death or serious injury.
  • Page 17 Drive safely. Be aware of the added length of the log splitter. Never ride or transport cargo on the log splitter. Drive the vehicle with the log splitter securely attached. Turn off the vehicle before leaving the log splitter unattended. Choose a level surface to operate the log splitter.
  • Page 18 Never smoke while operating or refueling your log splitter. Gas fumes can easily explode. Only refuel your log splitter in a clear area with no gas fumes or spilled gas. Do not pump fuel directly into engine at gas station. Static charge can build and ignite fuel. Use a safety approved fuel container to transfer gas to the engine.
  • Page 19 1.Assemble wheel Wheel axle M20 nut Slide the wheel axle into the hole on the leg.
  • Page 20 5. Assemble the cylinder...
  • Page 21 Lift the cylinder a bit. Move it from right to left and fit the screw to the cylinder holes. Then fix with two nuts...
  • Page 22 6. Assemble the operation system. Valve seat Control level (1) Rotate the control lever upwards and make it match the hole on the valve seat. (2) Fit the control lever into position using the bolt supplied as shown. The bolt should pass through the hole on the valve seat .

  • Page 23: Assemble The Tow Bar

    7. Assemble the tow bar Trailer front leg Fix the tow bar with trailer by 2 sets screw M12*80, washer ø12 and lock nut M12. Fix the front leg with trailer traction by 2sets screw M8*70, washer ø12 and lock nut M12. Connect the trailer assembly with work table with 2 sets screw M16*85, gasket ø16 and lock nut M16.
  • Page 24 5.Assemble the wood supporting frame ( 1 ) Fix the wood catcher to the work table with 4 sets screw M8*30, gasket ø 8 ,lock nut M 8. Fix the wood supporting frame with 8 screws (M10X25) and 8 nuts (M10) on left and right side as shown.
  • Page 25 back cover Fix the back cover with work table by 2 sets screw M8*20, gasket ø8 and spring washer ø8. Smaller guard bigger guard Assemble the smaller and bigger guard with 7sets screws M6*16, gasket ø6,lock nut M6. ATTENTION: THE SMALLER GUARD IS ASSEMBLED ON THE SIDE OF OPERATION. THE BIGGER ONE IS ON THE OPPOSITE SIDE.

  • Page 26: Limiting Screw

    Before moving the log splitter,make sure the Bleed Screw is tightened to avoid oil leaking from this point. FAILED TO LOOSEN THE BLEED SCREW WILL KEEP THE SEALED AIR IN HUDRAULIC SYSTEM BEING COMPRESSED AFTER BEING DECOMPRESSED.SUCH CONTINUOUS AIR COMPRESSION AND DECOMPRESSION WILL BLOW OUT THE SEALS OF THE HYDRAULIC SYSTEM AND CAUSE PERMANENT DAMAGE TO LOG SPLITTER.
  • Page 27 Periodically check oil level to ensure it is between 2 grooves around the Dipstick.Upon Lower oil level, oil refilling is required. Following hydraulic oils or equivalent are recommend for the log splitter’s hydraulic transmission system: Hydraulic oil according to ISO 32 classification. For winter use, we recommend synthetic Neste Hydraulic 15 Super oil or higher 28 Artic 15 Artic or professional products from other manufacturers.
  • Page 28 Empty Hydraulic Oil （1） Use 10mm spanner to loosen the screw as shown in the picture. （2） Pull out the oil pipe to drain the oil. （3） When finished with the work, connect the oil pipe back and tighten the screw.
