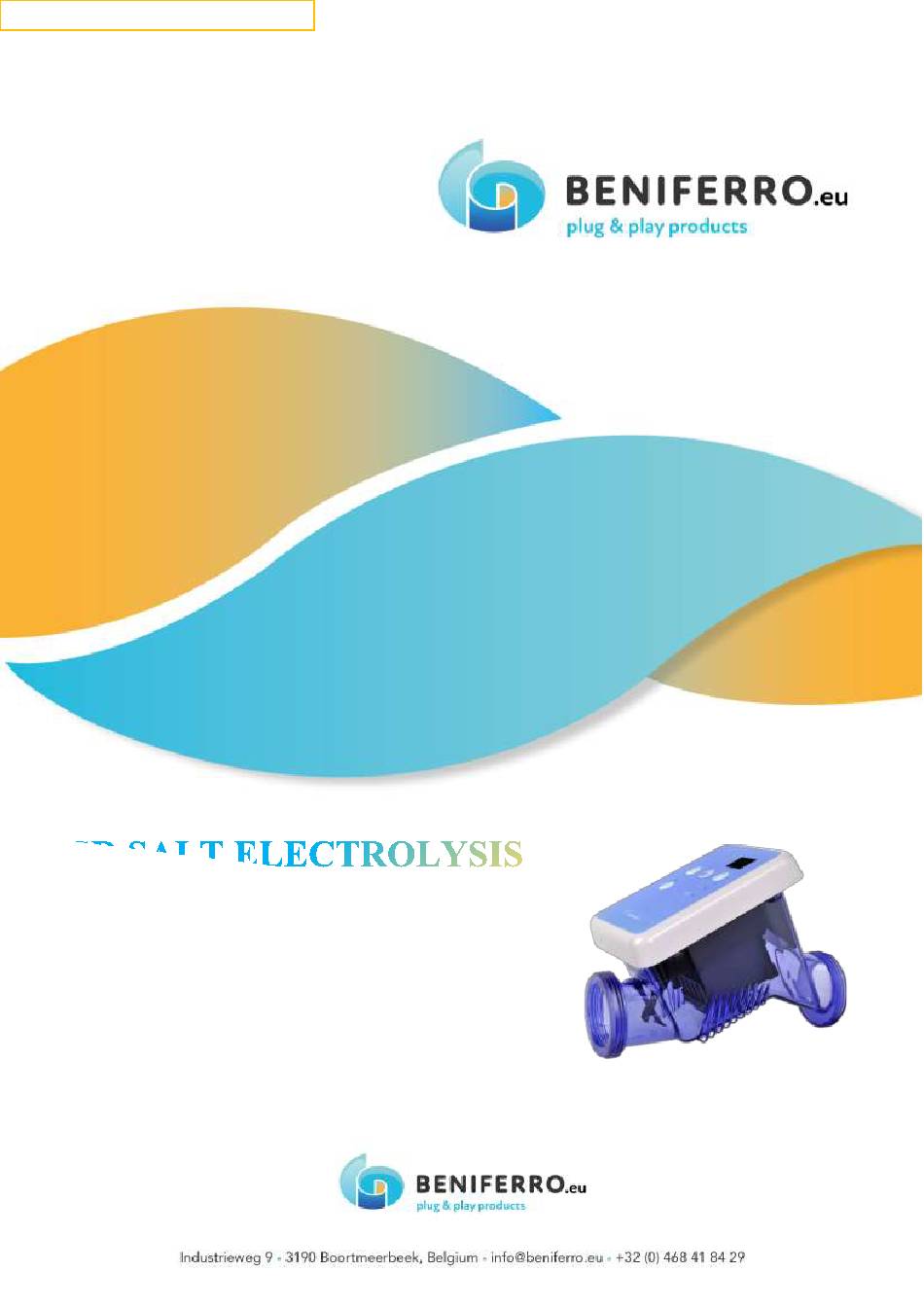

- Page 1 Please Read the Manual Carefully Before Use. SR SALT ELECTROLYSIS BLAX0005 BLAX0007 BLAX0010...
-
Page 2: Table Of Contents
Table of Contents Introduction ........................3 Safety ..........................3 PRODUCT SUMMARRY ..................... 5 Specifications ........................... 6 CONTROL PANEL INSTRUCTION ..................7 INSTALLATION INSTRUCTIONS ..................8 OPERATING INSTRUCTIONS ....................9 Chlorinator ........................12 Operation and maintenance of the chlorinator ............... 13 ERROR CODE AND CORRESPONDING SOLUTIONS ............ -
Page 3: Introduction
Introduction This manual contains all the necessary information for installation, troubleshooting and maintenance. Read the manual thoroughly before opening or using the unit. The manufacturer of this product will not be held responsible for any injury to and/or damage of the product resulting from improper installation or unnecessary/incorrect maintenance. It is essential that the instructions in this manual be always followed. - Page 4 • In case of damaged parts, it is preferable to purchase replacement parts from the manufacturer. Use only original standard parts. Failure to do so will void your warranty. Electrical • Please disconnect all power supplies during installation. • The electrical installation should be done in such a way that: O The electrolysis and acid pump cannot operate if the filter pump is not working.
-
Page 5: Product Summarry
PRODUCT SUMMARRY Salt chlorinator uses the most advanced microcomputer technology. It is both multi- functional and easy to operate. It contains functions such as self- cleaning and malfunction alarm. You can set the chlorine production to match your need, to achieve the goal of efficiency and environmental friendliness. -
Page 6: Specifications
12. Voltage and current monitoring function, when the set value is exceeded, it will alarm. 13. Electrode abnormality monitoring function, when the circuit board failure occurs, it will alarm. 14. After the power is turned off and then on, reversing the polarity function is forced to start, to ensure and prolong the service lifetime of the titanium plate. -
Page 7: Control Panel Instruction
CONTROL PANEL INSTRUCTION LED display: displays the water temperature under normal operation, displays the corresponding error code when error occurs. Power indicator: red light on when power off, green light on when start, and the unit is ready for operation when green light on. ON/OFF key: start or pause the unit. -
Page 8: Installation Instructions
INSTALLATION INSTRUCTIONS 1. Install the water treatment unit on a solid base or against the wall (always vertical) 2. Before use, please ensure that the pipe used for installation is the same size with the salt chlorinator. The unit equipped with two kinds of connections. One connection is for pipe 50mm and 1.5”, the other connection is for flexible hose with inner diameter 32mm or 38mm. -
Page 9: Operating Instructions
Make the electrical connections in such a way that: • The salt electrolysis and acid pump cannot operate when the filter pump is not working. • The salt electrolysis and acid pump can be turned off when the filter pump is operating. - Page 10 • Setting 06, it means that from the set time, the unit runs for 6 hours, stops for 18 hours, and then runs for 6 hours, stops for 18 hours and repeat. • Setting 08, it means that from the set time, the unit runs for 8 hours, stops for 16 hours, and then runs for 8 hours, stops for 16 hours and repeat.
- Page 11 • Self-clean cycle time have 3 settings:4h,8h and 12h.it will reverse polarity every 4h/8h/12h. • The display shows "--" when it is under polarity reverse status. • The default setting for self-clean time is 4h. b. Operation instruction • Press it will show current setting for self-clean cycle time (default setting is 04), press to change the setting, the display will show 04,08 and 12 in order.
-
Page 12: Chlorinator
Chlorinator Abnormal work status, error code and simple handling • Low salt alarm: Green light on when the salt concentration is normal. When the salt concentration is low, red light on and flashes, the unit stop operation, accompany with beep warning and E5 error code. •... -
Page 13: Operation And Maintenance Of The Chlorinator
Operation and maintenance of the chlorinator The calculation of the amount of water: Knowing the capacity of the pool is the first step in adding salt to the pool. ▪ Rectangular pool: length (meter) x width(meter) x average depth (meter) = pool water capacity (cubic meter). -
Page 14: Error Code And Corresponding Solutions
ERROR CODE AND CORRESPONDING SOLUTIONS Error Cause Remark Solution code The water temperature The normal range of First check if E7 error code is presence, if it is, is beyond the normal operating temperature check if the temperature sensor is attached. If it is, range please change the sensor. -
Page 15: Structure Diagram And Dimentions
Structure diagram and dimentions Item Discription Item Discription face cover cell house control board base support 1.5” o’ring electrical circuit board o’ring for face cover 32/38 connector 38 o’ring adaptor 32 o’ring titanium plate 1.5” connector water flow switch o’ring for cell... - Page 17 Lees de handleiding zorgvuldig door voor gebruik SR ZOUTELECTROLYSE BLAX0005 BLAX0007 BLAX0010...
- Page 18 Inhoudsopgave Introductie ........................19 Veiligheid ........................19 PRODUCT SAMENVATTING ..................... 21 Specificaties ........................... 23 INSTRUCTIE BEDIENINGSPANEEL ..................24 INSTALLATIE INSTRUCTIES ....................25 GEBRUIKSAANWIJZING ....................26 Chlorinator ........................29 Bediening en onderhoud van de chlorinator ................30 FOUTCODE EN BIJHORENDE OPLOSSINGEN ..............30 Structuurdiagram en afmetingen ..................
-
Page 19: Introductie
Introductie Deze handleiding bevat alle noodzakelijke informatie voor installatie, probleemoplossing en onderhoud. Lees de handleiding grondig door voordat u het apparaat opent of gebruikt. De fabrikant van dit product is niet verantwoordelijk voor letsel aan en/of schade aan het product als gevolg van onjuiste installatie of onnodig/incorrect onderhoud. - Page 20 • Houd de installatie en chemicaliën buiten het bereik van kinderen. Draag altijd veiligheidshandschoenen en een veiligheidsbril wanneer u aan de installatie werkt. • In geval van beschadigde onderdelen dient u bij voorkeur vervangende onderdelen bij de fabrikant aan te schaffen. Gebruik uitsluitend originele standaardonderdelen. Als u dit niet doet, vervalt uw garantie.
-
Page 21: Product Samenvatting
• Controleer na het verwijderen van de elektrolysecel op schilferachtige sedimenten, vuil of lichtgekleurde lagen op het binnenoppervlak. Reinigen met water. o Als er witte verkalkte stoffen op de titaniumplaat aanwezig zijn, week deze dan een uur of langer in keukenazijn om het verkalkte materiaal te verwijderen. o Als het doorspoelen met water de afzettingen niet verwijdert, gebruik dan een plastic borstel voor het reinigen. - Page 22 Wanneer ingeschakeld, start automatisch de laatste werkinstelling vanuit het systeemgeheugen. Automatisch inschakelen betekent dat wanneer er tijdens het gebruik een stroomtekort optreedt en wanneer de stroom wordt hersteld, het systeem automatisch wordt ingeschakeld. Het onthouden van de instelling van de laatste bewerking betekent de toestand vóór een stroomtekort, of de systeeminstelling vóór de systeemstoring.
-
Page 23: Specificaties
Specificaties Elektrolyse-eenheid BLAX0005-15 m3 BLAX0007-23m3 BLAX00010–30m³ Interne code Chloor generator-eenheid. SR50 – 5 g/h SR75 – 7.5 g/h SR100 –10 g/h Aansluiting zwembad 32/38mm + 50mm 32/38mm + 32/38mm + 50mm om te lijmen 50mm to glue om te lijmen Flow schakelaar Flow controle op Flow controle op... -
Page 24: Instructie Bedieningspaneel
INSTRUCTIE BEDIENINGSPANEEL LED-display: geeft de watertemperatuur weer bij normaal gebruik, geeft de bijbehorende foutcode weer wanneer er een fout optreedt. Stroomindicator: rood lampje aan wanneer het apparaat is uitgeschakeld, groen lampje aan wanneer het is gestart en het apparaat is klaar voor gebruik wanneer het groene lampje brandt. AAN/UIT-toets: start of pauzeer het apparaat. -
Page 25: Installatie Instructies
INSTALLATIE INSTRUCTIES Installeer de waterbehandelingsunit op een stevige ondergrond of tegen de muur (altijd verticaal) Zorg er voor gebruik voor dat de buis die voor de installatie wordt gebruikt, dezelfde maat heeft als de zoutchlorinator. De unit is uitgerust met twee soorten aansluitingen. De ene aansluiting is voor buis 50mm en 1,5", de andere aansluiting is voor flexibele slang met binnendiameter 32mm of 38mm. -
Page 26: Gebruiksaanwijzing
Maak de elektrische aansluitingen op zo'n manier dat: De zoutelektrolyse- en zuurpomp niet kan werken als de filterpomp niet werkt. De zoutelektrolyse- en zuurpomp kan worden uitgeschakeld wanneer de filterpomp in werking is. De externe voedingsadapter van de chlorinator moet worden aangesloten op een stroombron met een aardlekschakelaar van 30 mA. - Page 27 Instelling 04, dit betekent dat vanaf de ingestelde tijd het apparaat 4 uur draait, 20 uur stopt en vervolgens 4 uur draait, 20 uur stopt en herhaalt. Instelling 06, dit betekent dat vanaf de ingestelde tijd het apparaat 6 uur draait, 18 uur stopt en vervolgens 6 uur draait, 18 uur stopt en herhaalt.
- Page 28 • Zelfreinigende cyclustijd heeft 3 instellingen: 4 uur, 8 uur en 12h.it keert de polariteit om de 4 uur / 8 uur / 12 uur om. • Het display toont "--" wanneer het onder de polariteitsstatus staat. • De standaardinstelling voor de zelfreinigingstijd is 4 uur. a.
-
Page 29: Chlorinator
Chlorinator Abnormale werkstatus, foutcode en eenvoudige afhandeling • Zoutarm alarm: Groen lampje brandt wanneer de zoutconcentratie normaal is. Wanneer de zoutconcentratie laag is, het rode lampje brandt en knippert, stopt het apparaat met werken, vergezeld van een pieptoon en E5-foutcode. •... -
Page 30: Bediening En Onderhoud Van De Chlorinator
Bediening en onderhoud van de chlorinator De berekening van de hoeveelheid water: Het kennen van de capaciteit van het zwembad is de eerste stap bij het toevoegen van zout aan het zwembad. • Rechthoekig zwembad: lengte (meter) x breedte (meter) x gemiddelde diepte (meter) = zwembadwatercapaciteit (kubieke meter). -
Page 31: Foutcode En Bijhorende Oplossingen
FOUTCODE EN BIJHORENDE OPLOSSINGEN Error Reden Opmerking Oplossing code De watertemperatuur Het normale bereik Controleer eerst of de E7-foutcode aanwezig is, ligt buiten het normale van de als dit het geval is, controleer dan of de bereik Operatietemperatuur is temperatuursensor is aangesloten. Als dit het 10 –... - Page 32 storing moet Schakel uit en start opnieuw op, als de fout zich niet systeemdetectiecircuit handmatig worden opnieuw voordoet, moet de chlorinator normaal worden werkt niet goed verholpen ingeschakeld; Als dit meerdere keren gebeurt, neem dan contact op met de leverancier voor de reparatie of het vervangen van de controller.
-
Page 33: Structuurdiagram En Afmetingen
Structuurdiagram en afmetingen Item Omschrijving Item Omschrijving Face cover Cel huis Besturingskaart Base-ondersteuning 1.5” o’ring elektrische printplaat O'ring voor face cover 32/38 connector 38 o’ring bewerker 32 o’ring titanium plaat 1.5” connector Schakelaar voor waterstroom O'ring voor cel moer... - Page 35 Bitte lesen Sie das Handbuch vor der Verwendung sorgfältig durch. SR-SALZ-ELEKTROLYSE BLAX0005 BLAX0007 BLAX0010...
- Page 36 Inhaltsverzeichnis Einleitung ........................37 Sicherheit ........................37 PRODUKTÜBERSICHT ...................... 39 Leistungsbeschreibung ......................41 ANLEITUNG ZUM BEDIENFELD ..................42 EINBAUANLEITUNG ......................43 BEDIENUNGSANLEITUNG ....................45 Chlorinator ........................48 Betrieb und Wartung der Chlorinieranlage ................49 FEHLERCODE UND ENTSPRECHENDE LÖSUNGEN ............. 50 Strukturdiagramm und Abmessungen ................
-
Page 37: Einleitung
Einleitung Diese Anleitung enthält alle notwendigen Informationen für Installation, Fehlerbehebung und Wartung. Lesen Sie die Anleitung gründlich, bevor Sie das Gerät öffnen oder verwenden. Der Hersteller dieses Produkts haftet nicht für Verletzungen und/oder Schäden am Produkt, die durch unsachgemäße Installation oder unnötige/falsche Wartung verursacht werden. - Page 38 O Ändern Sie niemals etwas, ohne Ihren Lieferanten oder professionellen Poolauftragnehmer zu konsultieren. O Verwenden Sie im Falle beschädigter Teile nur originale Ersatzteile. Andernfalls erlischt Ihre Garantie. • Die Wartung und Bedienung sollten gemäß den im Handbuch angegebenen Zeiten und Häufigkeiten durchgeführt werden. •...
-
Page 39: Produktübersicht
• Bevor Sie Wartungs- oder Betriebsarbeiten durchführen, stellen Sie sicher, dass der Salzchlorinator ausgesteckt, alle Maschinen ausgeschaltet und die Stromquelle ausgeschaltet ist. Einfache Bedienung: Die Einheit ist sehr bequem zu bedienen. • Machen Sie NIEMALS Anpassungen im Inneren der Dosiereinrichtung. •... - Page 40 • Langlebig: Die verwendeten Materialien sind beständig gegen Chlor, Säure (Schwefelsäure), Salz und Alkali. Sie können auch langfristiger Einwirkung von Poolwasser standhalten (auch mit Salz für die Salzelektrolyse). • Einfache Bedienung: Die Einheit ist sehr bequem zu bedienen. • Geringe Kosten: Die Betriebskosten sind sehr niedrig, weil bei korrekter Anwendung das Poolwasser nie grün wird.
-
Page 41: Leistungsbeschreibung
13. Funktion zur Überwachung von Elektrodenanomalien: Bei einem Leiterplattenfehler erfolgt ein Alarm. 14. Nach dem Ausschalten und anschließenden Wiedereinschalten wird die Funktion zur Umpolung erzwungen gestartet, um die Lebensdauer der Titaniumplatte zu gewährleisten und zu verlängern. Leistungsbeschreibung Elektrolyseeinheit BLAX0005-15 m3 BLAX0007-23m3 BLAX00010–30m³... -
Page 42: Anleitung Zum Bedienfeld
ANLEITUNG ZUM BEDIENFELD 1. LED-Anzeige: Zeigt die Wassertemperatur im normalen Betrieb an und zeigt den entsprechenden Fehlercode an, wenn ein Fehler auftritt. 2. Stromindikator: Rotes Licht bei ausgeschaltetem Zustand, grünes Licht bei eingeschaltetem Zustand, und die Einheit ist betriebsbereit, wenn das grüne Licht leuchtet. 3. -
Page 43: Einbauanleitung
EINBAUANLEITUNG 11. Installieren Sie die Wasserbehandlungseinheit auf einer soliden Basis oder an der Wand (immer vertikal). 12. Stellen Sie vor der Verwendung sicher, dass das für die Installation verwendete Rohr die gleiche Größe wie der Salzchlorinator hat. Die Einheit ist mit zwei Arten von Anschlüssen ausgestattet. -
Page 45: Bedienungsanleitung
Machen Sie die elektrischen Verbindungen so, dass: • Die Salzelektrolyse und die Säurepumpe nicht funktionieren können, wenn die Filterpumpe nicht arbeitet. • Die Salzelektrolyse und die Säurepumpe ausgeschaltet werden können, wenn die Filterpumpe läuft. Das externe Netzteil des Chlorators muss an eine Stromquelle angeschlossen werden, die über einen 30mA Fehlerstromschutzschalter verfügt. - Page 46 • Das Gerät verfügt über 5 Betriebszeit-Einstellungen: 4 Stunden, 6 Stunden, 8 Stunden, 12 Stunden und 24 Stunden. • Die Betriebszeit beträgt 4 Stunden/6 Stunden/8 Stunden/12 Stunden/24 Stunden pro Tag. • Einstellung 04 bedeutet, dass das Gerät ab der eingestellten Zeit 4 Stunden lang läuft, dann für 20 Stunden stoppt, und dann für 4 Stunden läuft, für 20 Stunden stoppt und dies wiederholt.
- Page 47 • VOLL (FU) bedeutet, dass der Salzchlorinator Chlor unter 100% Produktionskapazität erzeugt, d.h. für den Chlorinator mit einer Chlorausgabe von 5g, 7.5g, 10g beträgt die entsprechende Chlorausgabe unter der Einstellung VOLL (FU) 5, 7.5, 10g. Die werkseitige Standard-Einstellung für die Chlorausgabe ist FU. e.
-
Page 48: Chlorinator
Chlorinator Abnormale Arbeitszustände, Fehlercodes und einfache Handhabung • Niedriger Salzalarm: Grünes Licht leuchtet, wenn die Salzkonzentration normal ist. Wenn die Salzkonzentration niedrig ist, leuchtet rotes Licht auf und blinkt, das Gerät stoppt den Betrieb, begleitet von einem Piepton-Warnsignal und dem Fehlercode E5. •... -
Page 49: Betrieb Und Wartung Der Chlorinieranlage
Betrieb und Wartung der Chlorinieranlage Die Berechnung der Wassermenge: Die Kenntnis der Kapazität des Pools ist der erste Schritt beim Hinzufügen von Salz zum Pool. ▪ Rechteckiger Pool: Länge (Meter) x Breite (Meter) x durchschnittliche Tiefe (Meter) = Poolwasserkapazität (Kubikmeter). ▪... -
Page 50: Fehlercode Und Entsprechende Lösungen
FEHLERCODE UND ENTSPRECHENDE LÖSUNGEN Fehlercode Verursachen Bemerkung Lösung Die Wassertemperatur liegt Der normale Prüfen Sie zunächst, ob der außerhalb des normalen Betriebstemperaturbereich Fehlercode E7 vorhanden ist, wenn Bereichs beträgt ja, prüfen Sie, ob der 10 – 45 °C Temperatursensor angebracht ist. Wenn dies der Fall ist, tauschen Sie bitte den Sensor aus. - Page 51 spülen Sie sie mit klarem Wasser Bitte prüfen Sie, ob die Elektrodenstecker locker sind oder abfallen. Wenn ja, setzen Sie sie bitte wieder ein, um eine feste Verbindung zu gewährleisten. Prüfen Sie, ob die Titanplatte korrodiert ist, wenn ja, tauschen Sie die Titanplatte aus.
-
Page 52: Strukturdiagramm Und Abmessungen
Strukturdiagramm und Abmessungen Artikel Beschreibung Artikel Beschreibung Gesichtsabdeckung Zellengehäuse Steuerplatine Basisträger Elektrische Leiterplatte 11 1,5" O-Ring O-Ring für Gesichtsabdeckung 32/38 Verbinder Adapter 38 O-Ring Titanplatte 32 O-Ring 1.5” Verbinder Wasserflussschalter O-Ring für Zelle Mutter... - Page 54 Veuillez lire attentivement le manuel avant utilisation. ÉLECTROLYSE AU SEL BLAX0005 BLAX0007 BLAX0010...
- Page 55 Table des matières Introduction ........................56 Sécurité .......................... 56 RÉSUMÉ DU PRODUIT ..................... 58 Spécifications ......................... 60 INSTRUCTIONS DU PANNEAU DE COMMANDE ..............61 INSTRUCTIONS D'INSTALLATION ..................62 MODE D'EMPLOI ......................63 Chlorinateur ........................66 Fonctionnement et entretien du Chlorinateur..............67 CODE D'ERREUR ET SOLUTIONS CORRESPONDANTES ............
-
Page 56: Introduction
Introduction Ce manuel contient toutes les informations nécessaires pour l'installation, le dépannage et la maintenance. Lisez attentivement le manuel avant d'ouvrir ou d'utiliser l'unité. Le fabricant de ce produit ne sera pas tenu responsable de toute blessure et/ou dommage au produit résultant d'une installation incorrecte ou d'une maintenance inutile/incorrecte. - Page 57 O En cas de pièces endommagées, n'utilisez que des pièces de rechange d'origine. Le non-respect de cette consigne annulera votre garantie. • La maintenance et le fonctionnement doivent être effectués selon les temps et fréquences recommandés, comme indiqué dans le manuel. •...
-
Page 58: Résumé Du Produit
Chimique • L'électrolyse au sel doit être placée en aval des accessoires de piscine tels que le chauffage, la lampe UV, le filtre, etc. • L'unité d'électrolyse au sel produira du chlore et du gaz d'hydrogène. Les détecteurs dans l'unité arrêteront la production en cas de détection d'un excès de ces gaz. - Page 59 Fonctionnalités 1. Le contrôleur et le chlorinateur sont intégrés pour faciliter l'installation et économiser de l'espace. 2. L'entrée et la sortie d'eau sont conçues sur le même axe pour réduire le besoin d'agencement des tuyaux. 3. Conçu avec une structure mobile de plaque de titane amovible pour un nettoyage, une installation et une maintenance faciles.
-
Page 60: Spécifications
Spécifications Unité d'électrolyse Code BLAX0005-15 m3 BLAX0007-23m3 BLAX00010–30m³ interne SR50 – 5 g/h SR75 – 7.5 g/h SR100 –10 g/h Générateur de chlore. Raccordement à la piscine 32/38mm + 50mm 32/38mm + 32/38mm + 50mm à à coller 50mm à coller coller Interrupteur de débit Contrôle de débit... -
Page 61: Instructions Du Panneau De Commande
INSTRUCTIONS DU PANNEAU DE COMMANDE 9. 1. Affichage LED : affiche la température de l'eau en fonctionnement normal, affiche le code d'erreur correspondant en cas de problème. 10. 2. Indicateur de puissance : lumière rouge allumée en cas d'arrêt, lumière verte allumée au démarrage, et l'appareil est prêt à... -
Page 62: Instructions D'installation
INSTRUCTIONS D'INSTALLATION 1. Installez l'unité de traitement de l'eau sur une base solide ou contre le mur (toujours verticalement). 2. Avant utilisation, assurez-vous que le tuyau utilisé pour l'installation a la même taille que le chlorinateur au sel. L'unité est équipée de deux types de raccordements. Un raccordement est pour un tuyau de 50 mm et 1,5 pouce, l'autre raccordement est pour un tuyau flexible avec un diamètre intérieur de 32 mm ou 38 mm. -
Page 63: Mode D'emploi
Effectuez les raccordements électriques de manière à ce que : La pompe d'électrolyse au sel et à l'acide ne peut pas fonctionner lorsque la pompe de filtration ne fonctionne pas. La pompe d'électrolyse au sel et à acide peut être arrêtée lorsque la pompe de filtration fonctionne. - Page 64 • Le réglage 04 signifie qu'à partir de l'heure définie, l'appareil fonctionne pendant 4 heures, s'arrête pendant 20 heures, puis fonctionne pendant 4 heures, s'arrête pendant 20 heures et recommence. • Le réglage 06 signifie qu'à partir de l'heure définie, l'appareil fonctionne pendant 6 heures, s'arrête pendant 18 heures, puis fonctionne pendant 6 heures, s'arrête pendant 18 heures et recommence.
- Page 65 a. Instructions d'utilisation • Appuyez sur il affichera le réglage actuel de la sortie de chlore (FU ou HA), appuyez une fois de plus pour ajuster la sortie de chlore. Après avoir fixé la valeur de réglage de la sortie de chlore, arrêtez d'appuyer, puis enregistrez automatiquement le réglage actuel.
-
Page 66: Chlorinateur
Chlorinateur Statut de travail anormal, code d'erreur et manipulation simple • • Alarme de sel faible : Le voyant vert s'allume lorsque la concentration en sel est normale. Lorsque la concentration en sel est faible, le voyant rouge s'allume et clignote, l'unité... -
Page 67: Fonctionnement Et Entretien Du Chlorinateur
Fonctionnement et entretien du Chlorinateur 1. Le calcul de la quantité d'eau : Connaître la capacité de la piscine est la première étape pour ajouter du sel à la piscine. Piscine rectangulaire : longueur (mètre) x largeur (mètre) x profondeur moyenne (mètre) = capacité d'eau de la piscine (mètre cube). -
Page 68: Code D'erreur Et Solutions Correspondantes
5. Diminution de la concentration de sel. La seule façon de diminuer la concentration en sel est de vider une partie de l'eau de la piscine et de la remplacer par de l'eau fraîche.. CODE D'ERREUR ET SOLUTIONS CORRESPONDANTES Error Cause Remarque Solution... -
Page 69: Diagramme De Structure Et Dimensions
veuillez les réinsérer pour vous assurer qu'ils sont bien connectés. Vérifiez si la plaque en titane est corrodée, si c'est le cas, remplacez la plaque en titane. Si la vérification ci-dessus est normale, veuillez contacter le fournisseur. Le circuit de détection Le dysfonctionnement Éteignez et redémarrez, si l'erreur ne se reproduit pas, du système a mal... - Page 70 Article La description Article La description Couvre-visage Cellule de maison Tableau de commande Support de base carte de circuit imprimé électrique Joint torique de 1,5 po Joint torique pour couvre-visage Connecteur 32/38 adaptateur 38 joint torique plaque de titane 32 joint torique Connecteur 1,5 “...
