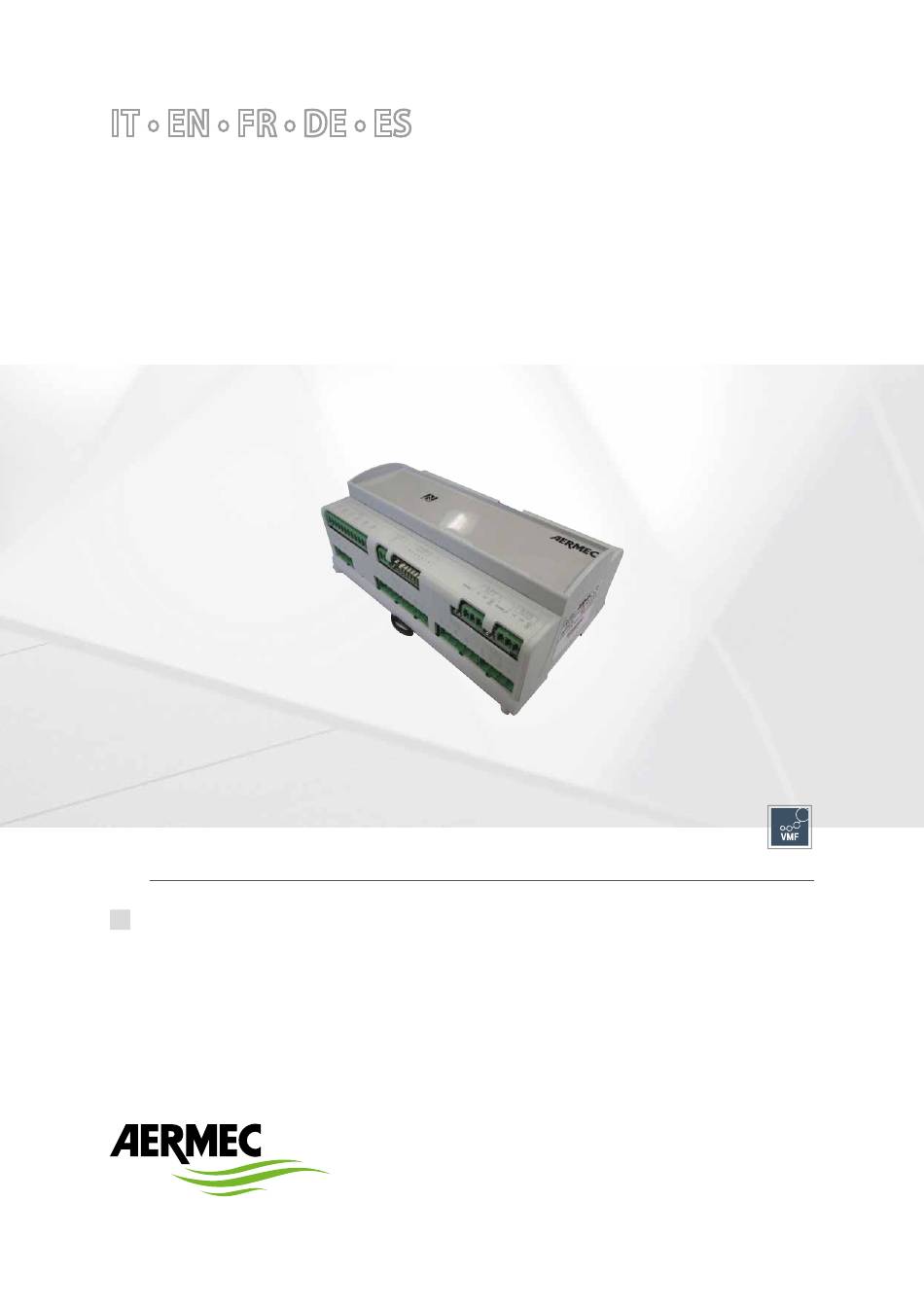

VMF-REB
Manuale uso · User manual · Manuel d'utilisation · Bedienungsanleitung · Manual de uso
SCHEDA ELETTRONICA
CIRCUIT BOARD
CARTE ÉLECTRONIQUE
ELEKTRONISCHE STEUERKARTE
TARJETA ELECTRÓNICA
w w w . a e r m e c . c o m

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VMF-REB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for AERMEC VMF-REB

Summary of Contents for AERMEC VMF-REB

  • Page 1 Translation of Original instruc tions Traduc tions d’après les modes d’emploi d’origine Übersetzung aus dem italienischen Originaltex t Traducción del original VMF-REB Manuale uso · User manual · Manuel d'utilisation · Bedienungsanleitung · Manual de uso SCHEDA ELETTRONICA CIRCUIT BOARD CARTE ÉLECTRONIQUE...
  • Page 2 Tutte le specifiche sono soggette a modifiche senza preavviso. Sebbene sia stato fatto ogni sforzo per assicurare la precisione, Aermec non si assume alcuna responsabilità per eventuali errori od omissioni. All specifications are subject to change without prior notice. Although every effort has been made to ensure accuracy, Aermec shall not be held liable for any errors or omissions.

  • Page 3: Table Of Contents

    Uscite digitali (BMS_FORCED_DIGIT_OUT) ................p. 7 Descrizione dei registri COILS ...................p. 8 TABLE OF CONTENTS Dimensions........................Electrical characteristics of the VMF-REB board ..........p. 9 Electrical characteristics of the MZC board I/Os .........p. 9 DIP switch setting ....................p. 10 RS485 BUS connection ..................p. 10 Connection to the physical BUS ..............p. 10 Description of the integer registers..............
  • Page 4 Dimensioni · Dimensions · Dimensions · Abmessungen · Dimensiones VMF-REB Dimensioni e pesi...
  • Page 5 — 8 testine dei circuiti radianti tramite uscite triac (230 Vac max 0,1 A); si consiglia l’utilizzo di un relè per disaccoppiare il carico dall’uscita triac. — 1 uscita contatto pulito (230 Vac max 6 A) per la pompa di circolazione dedicata ai circuiti radianti gestiti dalla stessa scheda VMF-REB, da utilizzare tramite relè.
  • Page 6 9600 19200 36400 COLLEGAMENTO AL BUS RS485 La scheda espansione VMF-REB prevede come protocollo di comunicazione il ModBus RTU con le seguenti caratteristiche: — Data bits: 8 — Parity: No — Stop bits: 2 L’ingresso fisico alla scheda di espansione è il connettore M7 (vedi immagine sottostante) COLLEGAMENTO AL BUS FISICO  Per un corretto funzionamento della comunicazione seriale si consiglia l’utilizzo di cavo schermato multipolare con sezione maggiori o equivalenti ai 22AWG.
  • Page 7 0x03/0x06/0x10 (1) = La scheda di espansione VMF-REB controlla la frequenza dei comandi ricevuti dal dispositivo master, se non riceve nessun comando per un periodo superiore al valore definito nel parametro BMS_ELAPSED_TIMER l’ e spansione disattiva tutte le uscite digitali e analogiche.
  • Page 8 DESCRIZIONE DEI REGISTRI COILS Coil Descrizione Comandi Modbus Indirizzo Ingresso digitale #1 0x01 Ingresso digitale #2 0x01 Ingresso digitale #3 0x01 Ingresso digitale #4 0x01 Ingresso digitale #5 0x01 Ingresso digitale #6 0x01 Ingresso digitale #7 0x01 Ingresso digitale #8 0x01 Ingresso digitale #9 0x01...

  • Page 9: Electrical Characteristics Of The Vmf-Reb Board

    — 8 radiant circuit heads via triac outputs (230V AC max 0.1A); you are advised to use a relay to decouple the load from the triac output. — 1 clean contact output (230V AC max 6A) for the circulating pump dedicated to the radiant circuits managed by the VMF-REB board, to be used via a relay.

  • Page 10: Dip Switch Setting

    9600 19200 36400 RS485 BUS CONNECTION The communication protocol of the VMF-REB expansion board is the ModBus RTU with the following characteristics: — Data bits: 8 — Parity: No — Stop bits: 2 The physical expansion board input is the M7 connector (see below) CONNECTION TO THE PHYSICAL BUS  For the serial communication to work properly, you are advised to use a multi-pole shielded-conductor cable with a section greater than - or equivalent to - 22AWG.

  • Page 11: Description Of The Integer Registers

    0x03/0x06/0x10 (1) = The VMF-REB expansion board controls the frequency of the commands received from the master device. If no command is received for a period longer than the value set in the parameter BMS_ELAPSED_TIMER, the expansion deactivates all the digital and analogue outputs.

  • Page 12: Description Of The Coil Registers

    DESCRIPTION OF THE COIL REGISTERS Coil Description Modbus Command Address Digital input #1 0x01 Digital input #2 0x01 Digital input #3 0x01 Digital input #4 0x01 Digital input #5 0x01 Digital input #6 0x01 Digital input #7 0x01 Digital input #8 0x01 Digital input #9 0x01...

  • Page 13: Caractéristiques Électriques Carte Vmf-Reb

    — 8 têtes des circuits radiants via sorties triac (230 Vca max 0,1 A) ; il est conseillé d'utiliser un relais pour désaccoupler la charge de la sortie triac. — 1 sortie contact propre (230 Vca max 6 A) pour la pompe de circulation dédiée aux circuits radiants gérés par la même carte VMF-REB, à utiliser à travers un relais.

  • Page 14: Réglage Des Commutateurs Dip

    9600 19200 36400 BRANCHEMENT AU BUS RS485 La carte d'extension VMF-REB prévoit comme protocole de communication ModBus RTU aux caractéristiques suivantes : — Data Bits : 8 — Parity: Non — Stop bits: 2 L'entrée physique de la carte d'extension est le connecteur M7 (voir ci-dessous) CONNEXION PHYSIQUE AU BUS  Pour un fonctionnement correct de la communication série, nous recommandons l'utilisation d'un câble multipolaire blindé...

  • Page 15: Description Des Registres Integer

    0x03/0x06/0x10 (1) = La carte d'extension VMF-REB contrôle la fréquence des commandes reçues de l'appareil master, si elle ne reçoit aucune commande pendant une période supérieure à la valeur définie dans le paramètre BMS_ELAPSED_TIMER l'extension désactive toutes les sorties numériques et analogiques.

  • Page 16: Description Des Registres Coils

    DESCRIPTION DES REGISTRES COILS Coil Description Commandes Modbus Adresse Entrée numérique #1 0x01 Entrée numérique #2 0x01 Entrée numérique #3 0x01 Entrée numérique #4 0x01 Entrée numérique #5 0x01 Entrée numérique #6 0x01 Entrée numérique #7 0x01 Entrée numérique #8 0x01 Entrée numérique #9 0x01...

  • Page 17: Elektrische Eigenschaften Platine Vmf-Reb

    — 8 Thermostatventile der Heizkreise mit Triac-Ausgängen (230 V AC max 0,1A); es empfiehlt sich, ein Relais zur Entkopplung der Last vom Triac-Ausgang zu verwenden. — 1 potentialfreien Kontakt (230 Vac max 6 A) für die Umlaufpumpe der von derselben Platine VMF-REB verwalteten Heizkreise; über Relais zu verwenden.

  • Page 18: Einstellung Der Dipschalter

    9600 19200 36400 ANSCHLUSS AN DEN BUS RS485 Die Eweiterungsplatine VMF-REB sieht den ModBus RTU mit den folgenden Eigenschaften als Kommunikationsprotokoll vor: — Data Bits: 8 — Parity: Nein — Stop bits: 2 Der physische Eingang der Erweiterungsplatine ist der Verbinder M7 (siehe unten) ANSCHLUSS AN DEN PHYSISCHEN BUS  Für einen korrekten Betrieb der seriellen Kommunikation wird die Verwendung eines geschirmten Multipolkabels mit dem gleichen Querschnitt wie oder einem größeren Querschnitt als 22AWG empfohlen.

  • Page 19: Beschreibung Der Integerregister

    Jahr des Clock Calendar des Geräts 0x03/0x06/0x10 (1) = Die Erweiterungsplatine VMF-REB kontrolliert, in welchen Abständen die Befehl vom Mastergerät empfangen werden. Wenn sie für einen Zeitraum, der den im Parameter BMS_ELAPSED_TIMER festgelegten Wert überschreitet, keinen Befehl empfängt, deaktiviert die Erweiterung alle Digital- und Analogausgänge.

  • Page 20: Beschreibung Der Coils-Register

    BESCHREIBUNG DER COILS-REGISTER Coil Beschreibung Modbus-Steuerungen Adresse Digitaleingang #1 0x01 Digitaleingang #2 0x01 Digitaleingang #3 0x01 Digitaleingang #4 0x01 Digitaleingang #5 0x01 Digitaleingang #6 0x01 Digitaleingang #7 0x01 Digitaleingang #8 0x01 Digitaleingang #9 0x01 DI10 Digitaleingang #10 0x01 DI11 Digitaleingang #11 0x01 DI12 Digitaleingang #12...

  • Page 21: Características Eléctricas Tarjeta Vmf-Reb

    — 8 Cabezales de circuitos radiantes a través de salidas triac (230 Vca máx. 0,1A); se recomienda un relé para desacoplar la carga de la salida triac. — 1 salida de contacto seco (230 Vca máx 6 A) para la bomba de circulación dedicada a los circuitos radiantes gestionados por la misma tarjeta VMF-REB, para ser utilizada a través de relés.

  • Page 22: Configuración De Los Dip Switch

    9600 19200 36400 CONEXIÓN AL BUS RS485 La tarjeta de expansión VMF-REB tiene como protocolo de comunicación el ModBus RTU con las siguientes características: — Data Bits: 8 — Parity: No — Stop bits: 2 La entrada física de la tarjeta de expansión es el conector M7 (ver abajo) CONEXIÓN AL BUS FISICO...

  • Page 23: Descripción De Los Registros Integer

    0x03/0x06/0x10 (1) = La tarjeta de expansión VMF-REB controla la frecuencia de los comandos recibidos por el dispositivo máster, si no recibe ningún comando durante un período superior al valor definido en el parámetro BMS_ELAPSED_TIMER, la expansión desactiva todas las salidas digitales y analógicas.

  • Page 24: Descripción De Los Registros Coils

    DESCRIPCIÓN DE LOS REGISTROS COILS Coil Descripción Mandos Modbus Dirección Entrada digital #1 0x01 Entrada digital #2 0x01 Entrada digital #3 0x01 Entrada digital #4 0x01 Entrada digital #5 0x01 Entrada digital #6 0x01 Entrada digital #7 0x01 Entrada digital #8 0x01 Entrada digital #9 0x01...
