Olymp LavaSit PURE Basic Mounting Instructions

Floor fitting and in-line installation
Hide thumbs Also See for LavaSit PURE Basic:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 5

Quick Links

Download this manual
LavaSit PURE - Basic
DE
Montageanleitung
GB
Mounting instructions
NL
Montage-instructies
FR
Notice de montage
IT
Istruzioni per il montaggio
ES
Instrucciones de montaje
PT
Instruções de montagem
NO Monteringsanvisning
SE
Monteringsanvisning
FI
Asennusohjeet
DK
Monteringsvejledning
OLYMP GmbH & Co. KG, Germany
Hohenheimer Str. 91 - 97, 70184 Stuttgart
Postfach 10 36 63, 70031 Stuttgart
Telefon +49 711 2131-0
Telefax +49 711 2131-179
Pure Basic MO B+R EU-1
Bodenmontage und Reiheninstallation
Floor fitting and in-line installation
Vloermontage en installatie in rij
Montage au sol et installation en rangée
Montaggio al pavimento ed installazione in serie
Montaje en piso e instalación en línea
Montagem no chão e instalação em linha
Gulvmontering og rekkeinstallasjon
Golvmontering och radinstallation
Lattia- ja riviasennus
Gulvmontering og installation på række
751450 03-2021

Advertisement

loading
Need help?

Need help?

Do you have a question about the LavaSit PURE Basic and is the answer not in the manual?

Questions and answers

Related Manuals for Olymp LavaSit PURE Basic

Summary of Contents for Olymp LavaSit PURE Basic

  • Page 1 Golvmontering och radinstallation Asennusohjeet Lattia- ja riviasennus Monteringsvejledning Gulvmontering og installation på række OLYMP GmbH & Co. KG, Germany Hohenheimer Str. 91 - 97, 70184 Stuttgart Postfach 10 36 63, 70031 Stuttgart Telefon +49 711 2131-0 Telefax +49 711 2131-179...

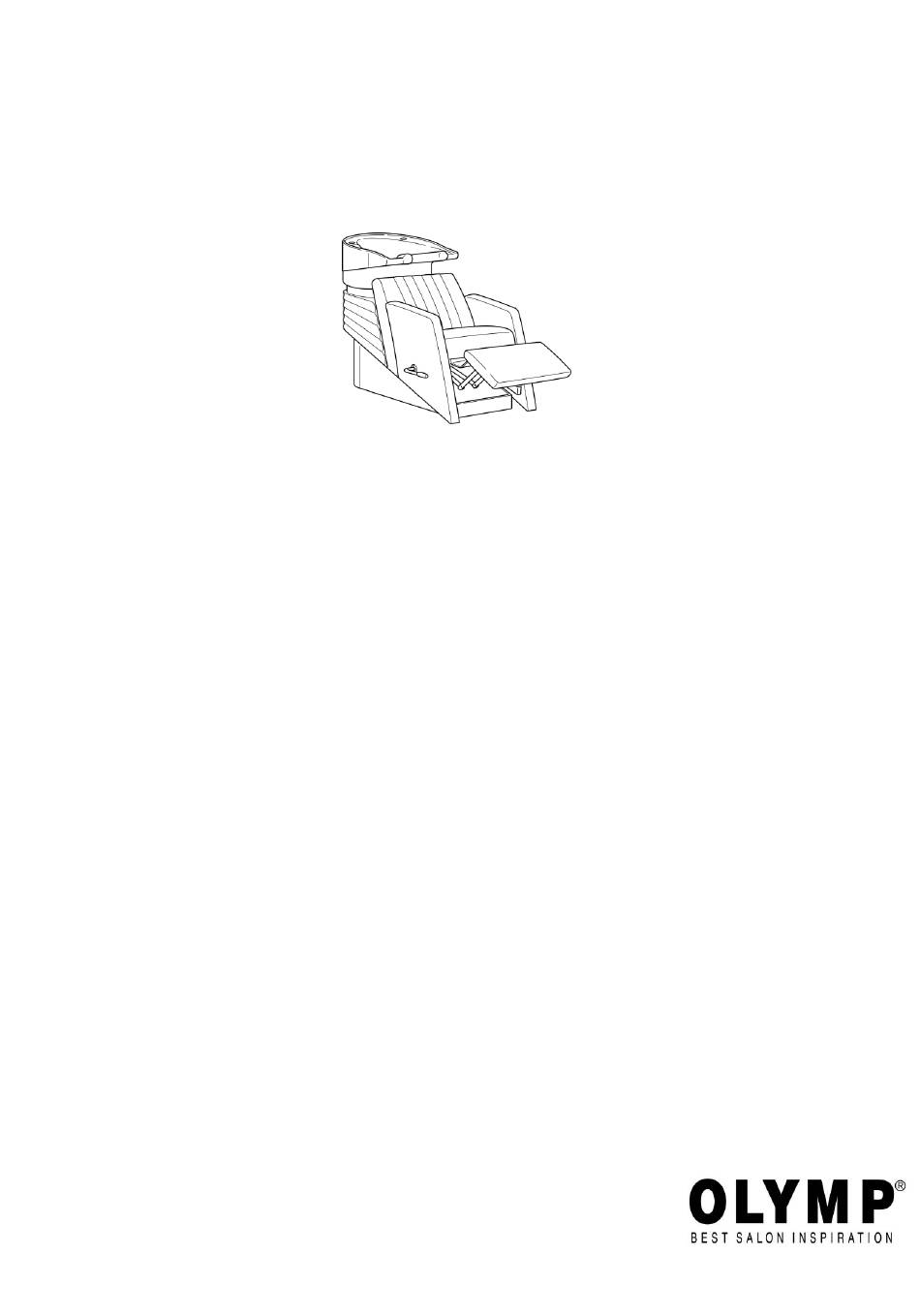

  • Page 2 Abb. 1 zeigt LavaSit Vareo Edition mit Rohrarmlehnen. LavaSit Pure entspricht LavaSit Vareo, jedoch mit Sesserarmlehnen. Fig. 1 shows LavaSit Vareo Edition with tubular armrests. LavaSit Pure corresponds to LavaSit Vareo, but with armchair armrests. Fig. 1 toont LavaSit Vareo Edition met buisvormige armleuningen. LavaSit Pure komt overeen met LavaSit Vareo, maar met mesarmleuningen.
