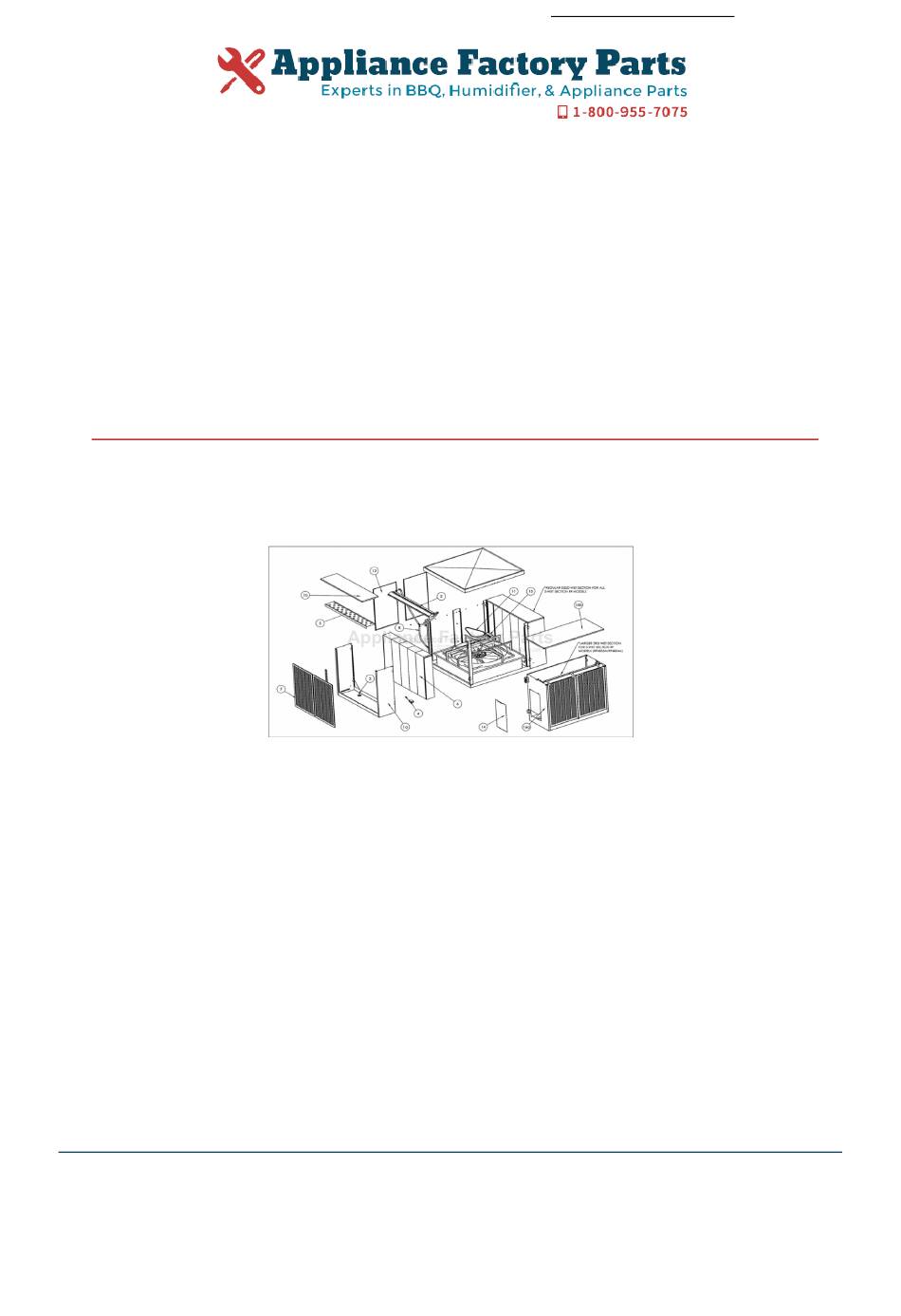

- Page 1 This Owner's Manual is provided and hosted by Appliance Factory Parts. Phoenix RF42 Owner's Manual Shop genuine replacement parts for Phoenix RF42 Find Your Phoenix Evaporative Cooler Parts - Select From 103 Models -------- Manual continues below --------...

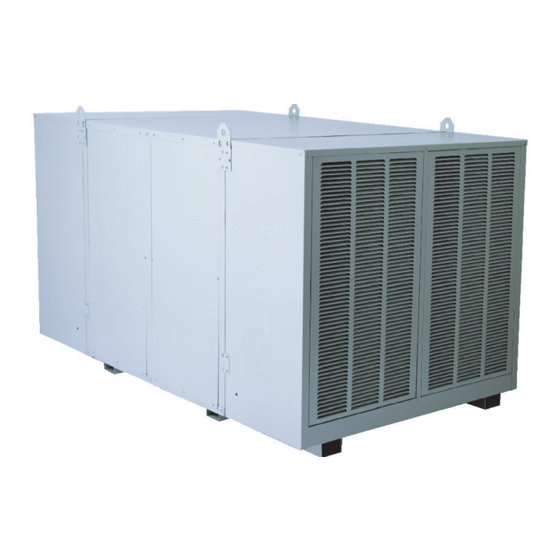

- Page 2 OWNER’S GUIDE USE AND CARE MANUAL RF42 & RF48 Series Industrial Fan Evaporative Air Cooler U.L. Listed evaporative cooler for non-ducted, low static pressure installations in industrial or warehouse applications. Safety Operation Installation INSTALLER: Please deliver this guide to owner. Maintenance Start-up Trouble Shooting...
- Page 3 INTRODUCTION Read This Manual Completely Before Installing NOTE: When coolers are installed within the jurisdiction of the City of Los Angeles (C.O.L.A.) Building codes, it is required that any electrical Your Industrial Fan Evaporative Cooler. components (motors, pumps, motor starters, etc) used in a C.O.L.A. installation shall be either: Your evaporative cooler is a well crafted unit built using decades of constant engineering research and product development to create an...
-
Page 4: Installation
INSTALLATION IMPORTANT: CAUTION: Disconnect all electrical power to the cooler This UL Listed Industrial Fan Evaporative Air Cooler requires the before attempting to install, open, or service your cooler. use of two separate electrical power supply circuits to the unit: More than one disconnect will be required to de-energize the equipment for servicing. - Page 5 Connect Water Supply Motor Start Switch / Motor Starter CAUTION: All plumbing installations must comply with All motor applications require the use of Start/Stop switches local building and safety codes, and must be performed by and/or motor starters of the proper current capacity. qualified personnel only.
-
Page 6: General Inspection
GENERAL INSPECTION Maintenance Schedule Regular maintenance and periodic inspection is the key to long and Initial Start-up or Annual Inspection successful service from your Industrial Fan Cooler. The cooler should receive major servicing at least once a year, more often if conditions CAUTION: require (dusty environment, constant use, poor water quality, etc.) For Disconnect all electrical power to the cooler... -
Page 7: Replacement Parts
Cleaning or Replacing Wet section Cooler Pads Cleaning Water Pump & Hose CAUTION: CAUTION: Disconnect all electrical power to the cooler Disconnect all electrical power to the cooler before attempting to install, open, or service your cooler. before attempting to install, open, or service your cooler. More than one disconnect will be required to de-energize More than one disconnect will be required to de-energize the equipment for servicing. - Page 8 MOTOR AND PUMP CIRCUIT CONNECTIONS To GFCI Protected Pump Supply Circuit (by others) PUMP RECEPTACLE 5 HP w/ 3 WET SECTIONS (FACTORY SUPPLIED) RF42 / RF48 MODELS: Factory mounted motor wiring box Make power supply connections as required per wiring Field assembly required for pump receptacle box.
- Page 9 RF4853A / RF4854A MODELS: ELECTRICAL CONDUIT- POWER SUPPLY CONNECTIONS (INSIDE OF UNIT) *3-WAY PUMP JUNCTION BOX *FACTORY-INSTALLED PUMP CONDUIT POWER SUPPLY *FACTORY-INSTALLED MOTOR CONDUIT POWER SUPPLY *CONDUIT JUNCTION BOX: MOTOR *CONDUIT JUNCTION BOX: PUMP POWER SUPPLY POWER SUPPLY NOTE: REMEMBER TO ATTACH (1- PHASE, 120V / 240V) (3-PHASE, 240V / 480V) PROVIDED GASKETS AND...
-
Page 10: Troubleshooting
Troubleshooting: The following guide is intended to help you diagnose and fix some of the most commonly encountered problems; by no means does this guide cover all of the possible problems you may encounter. If you cannot diagnose and correct the problem, or if it persists, contact qualified service personnel. - Page 11 Trazando fallas: La intención de la siguiente guía es el de ayudarle a diagnosticar y reparar los problemas más comúnmente encontrados: De ninguna manera esta guía cubre todos los problemas posibles que usted encuentre. Si no puede diagnosticar y corregir el problema, o si persiste opóngase en contacto con personal de servicio capacitado.
- Page 12 RF4853A / RF4854A MODEL: CONDICIONES ELÉCTRICAS - FUENTES DE SUMINISTRO (DENTRO DE LA UNIDAD) CAJA DE UNIÓN DE 3 BOMBAS DE FUENTE DE ALIMENTACIÓN DEL CONDUCTO MANIOBRA DE BOMBA INSTALADA EN LA FÁBRICA * MOTOR INSTALADO EN LA FÁBRICA FUENTE DE ALIMENTACIÓN DEL CONDUCTO * CAJA DE CONEXIÓN DEL CONDUCTO: * CAJA DE CONEXIÓN DEL CONDUCTO: SUMINISTRO DE ENERGÍA DEL MOTOR...
- Page 13 CONEXIONES DEL CIRCUITO de BOMBA y MOTOR CIRCUITO de SUMINISTRO ELECTRICO de BOMBA PROTEGIDO con GFCI (por otros) NUETRAL BLANCA NEGRA Receptáculo de la Bomba 5 HP w/ 3 secciones húmedas (Fábrica Suministrada) MONTADA POR LA FABRICA LA CAJA DE ALAMBRADO DEL MOTOR HAGA LAS EL RECEPTACULO DE LA BOMBA REQUIERE CONEXIONES A LA FUENTE COMO LO REQUIERE...
- Page 14 Cambiando o remplace los filtros Limpieza de la bomba y manguera PRECAUCION: PRECAUCION: Desconecte toda la corriente eléctrica Desconecte toda la corriente eléctrica del enfriador antes de intentar instalar, abrir, o darle del enfriador antes de intentar instalar, abrir, o darle servicio a su enfriador.
- Page 15 INSPECCION GENERAL Lista de mantenimiento Mantenimiento regular e inspecciones periódicas son la clave de un Lista de inspección de pre-comienzo o anual bueno y prolongado servicio de su Ventilador Evaporativo Industrial. El enfriador debe recibir servicio completo a menos una vez por año y PRECAUCION: Desconecte toda la corriente eléctrica más seguido si las condiciones lo requieren (ambiente polvo, uso...
- Page 16 Interruptor de encendido del motor / arrancador Conecte el Suministro de Agua Todas las aplicaciones de motores requieren el uso de PRECAUCION: Todas las instalaciones de plomería interruptores de encendido / apagado y/o arrancadores de tienen que cumplir con los códigos de edificar y reglas de motores de su propia capacidad de corriente.
- Page 17 INSTALACION IMPORTANTE: Esta Ventilador Evaporativo Industrial listado por UL requiere el PRECAUCION: uso de dos circuitos por separado de suministro eléctrico hacia Desconecte toda la corriente eléctrica la unidad. del enfriador antes de intentar instalar, abrir, o darle servicio a su enfriador. Posiblemente se requiera apagar Motor de ventilador: (dependiendo en el modelo que compre) más de un interruptor para desconectar la corriente hacia El motor puede ser una de las siguientes combinaciones de voltaje:...
- Page 18 INTRODUCCIÓN Lea Este Manual Completamente Antes de NOTA: Cuando los enfriadores son instalados dentro de la jurisdicción de los códigos de edificación de la Ciudad de Los Ángeles Instalar su Enfriador Industrial Ventilador. (C.O.L.A.), y también requieren componentes eléctricos (motores, bombas, interruptor de arranque, etc.) usados en C.O.L.A.
-
Page 19: Guía Del Propietario
GUÍA DEL PROPIETARIO MANUAL de USO y CUIDADO RF42 y RF48 Series Industrial Ventilador Enfriador Evaporativo Enfriador listado por U.L para instalaciones sin ductos, de baja presión estática en aplicaciones industrials y de almacenaje. Operación Seguridad NSTALADOR: Favor de entregar esta guía al propietario. Mantenimiento Instalación Trazando Fallas...
