Hundure RAC-2000WSN Quick Start Manual

 RAC-2000WSN must work with Hundure's
RS-485 or Wiegand reader.
 For more detail information kindly refer to
Hundure product's brochares.
1

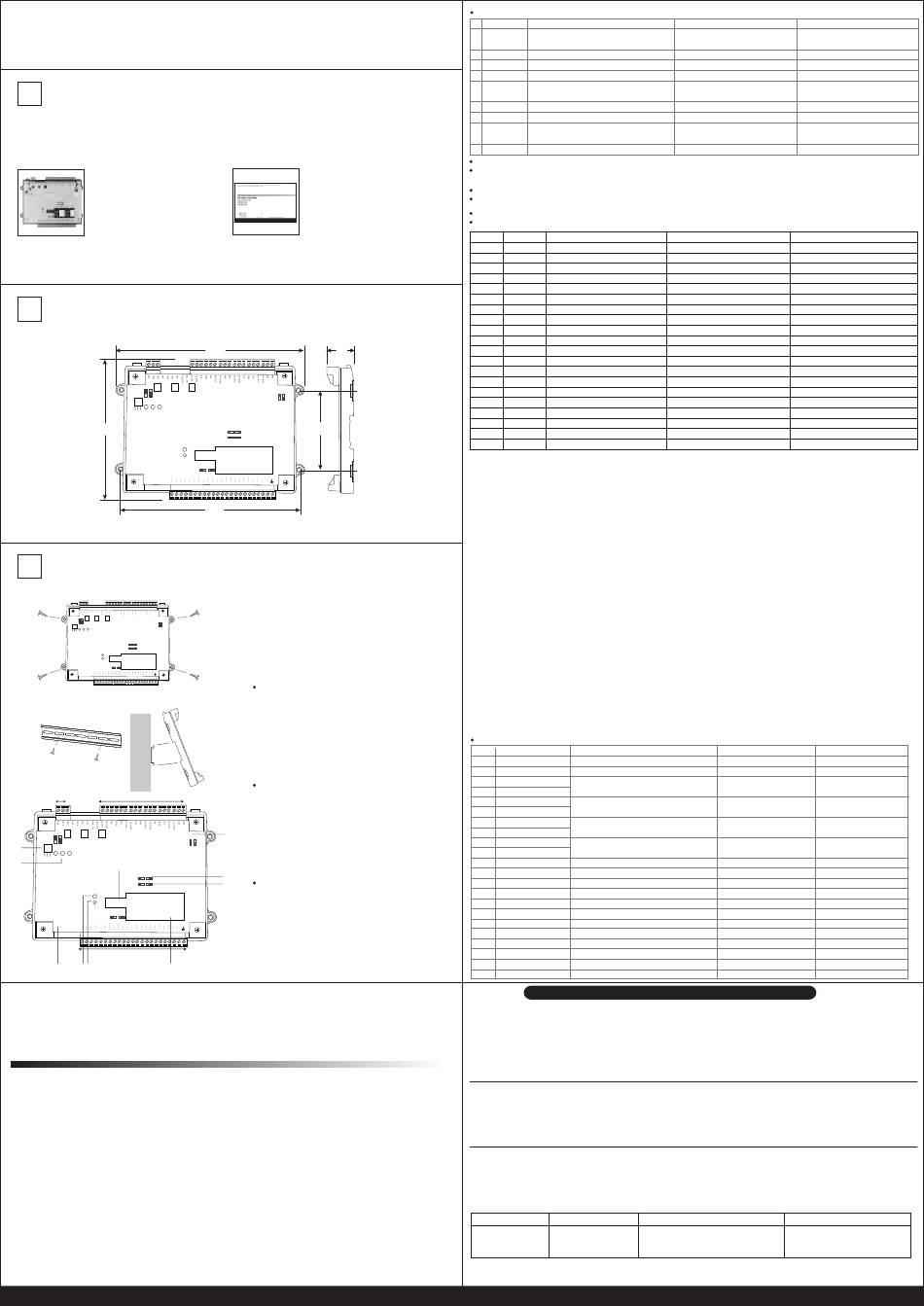

Package Contents /包裝內容/ 包裝內容
Kindly ensure the product's contents upon unpacking; please refer to the hardware manual within the CD regarding
the product 's specifications and important notices.
打開包裝確認產品包裝內容,並請詳細閱讀光盤內的硬件手冊,認識產品規格特性與注意事項。
打開包裝確認產品包裝內容,並請詳細閱讀光碟內的硬體手冊,認識產品規格特性與注意事項。
Controller x 1
主機
主機
2

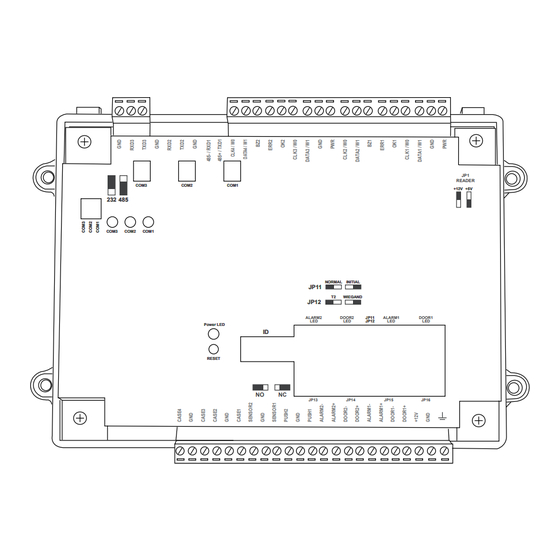

Physical Dimension /外觀尺寸/ 外觀尺寸
COM3 COM3 COM2 COM2
232 485 232 485
COM3 COM3 COM2 COM2 COM1 COM1
150
Power LED Power LED
3 Installation /安裝/
JP1
READER
COM3 COM3 COM2 COM2 COM1 COM1 +12V +12V +5V +5V
232 232 485 485
COM3 COM3 COM2 COM2 COM1 COM1
(A)
NORMAL NORMAL INITIAL INITIAL
JP11 JP11
T2 T2 WIEGAND WIEGAND
JP12 JP12
ALARM2 LED DOOR2 LED JP12 JP11 JP12 JP11 ALARM1 LED DOOR1 LED
Power LED Power LED
ID ID
RESET RESET
NO NC
JP13 JP14 JP15 JP16
(C)
(D)
(B)
(E)
A27 A25 A18
COM3 COM3 COM2 COM2 COM1 COM1
1
232 485 232 485
2 COM3 COM3 COM2 COM2 COM1 COM1
5
NORMAL NORMAL INITIAL INITIAL
JP11 JP11
T2 T2 WIEGAND WIEGAND
JP12 JP12
ALARM2 DOOR2 JP11 JP11 ALARM1 DOOR1
LED LED JP12 JP12 LED LED
Power LED Power LED
ID ID
RESET RESET
NO NC
JP13 JP14 JP15 JP16
B23
10 3 4 6
HUNDURE
HUNDURE TECHNOLOGY CO., LTD.
TCP/IP TWO DOOR CONTROL PANEL
RAC-2000WSN
Quick Start Guide
快速安裝手冊
快速安裝手冊
Ver. 1.1
RAC-2000WSN-QMA-20170522
610.2005.0704.11001
www.hundure.com
 請為RAC-2000WSN選用漢軍  請為RAC-2000WSN選用漢軍
RS-485或Wiegand格式讀卡機. RS-485或Wiegand格式讀卡機.
 詳細資訊內容請參閱產品手冊.  詳細資訊內容請參閱產品手冊.
Quick Start Guide x 1
快速安裝手冊
快速安裝手冊
210 29
JP1
READER
COM1 COM1
+12V +12V +5V +5V
90
NORMAL INITIAL NORMAL INITIAL
JP11 JP11
T2 T2 WIEGAND WIEGAND
JP12 JP12
ALARM2 DOOR2 JP11 JP11 ALARM1 DOOR1
LED LED JP12 JP12 LED LED
ID ID
RESET RESET
NO NC
JP13 JP14 JP15 JP16
200
安裝
There are two installation ways:
(A). 1. Install the control panel on the wall or suitable
locations with screws.
2. Install the control panel on the metal rail.
(B). Fix metal rail on the wall with screws. (Optional)
(C). Press the orange button on top of contol panel
(D). (E) Put control panel on the metal rail
Please remove the plastic cover of battery.
安裝方法有二種如下:
(A). 使用螺絲將主機固定在墻上或其他位置。
不使用上述方法,可使用滑軌方式。
(B). 以螺絲固定滑軌(選配)。
(C). 壓下二邊的凸起的卡榫裝置
(D)(E).將主機對準滑軌扣上。
使用前請將電池的塑膠墊片拿掉。
A1
安裝方法有二種如下:
(A). 使用螺絲將主機固定在墻上或其他位置。
9
JP1 不使用上述方法,可使用滑軌方式。
READER
+12V +12V +5V +5V
(B). 以螺絲固定滑軌(選配)。
(C). 壓下二邊的凸起的卡榫裝置
(D)(E).將主機對準滑軌扣上。
7
8 使用前請將電池的塑膠墊片拿掉。
B1
Description /外觀說明/ 外觀說明
1 COM 1-3 Reserved
2 COM 1-3 COM 1-2 Reserved COM 3 is indication for
Connecting with RS-485 reader
3 Power LED Power LED
4 RESET Reset Button
5 ID SW Reserved
6 JP13-16 (NC/NO) Selection and
Relay Status LED
LED5-8
Hardware initiation or Normal mode
7 JP11
T2 or Wiegand Reader Interface
8 JP12
PWR(Reader power supply)
9 JP1
output selection(12V or 5V)
LAN Network Communication Port
10 LAN
System initiation all authorizations and event logs, setting all parameters return to default.
The controller's power is supplied to readers installed within 30m. For readers installed beyond the maximum distance,
it is recommended to provide a separately direct linear power supply.
硬件初始化將會清除主機內得所有權限資料與讀卡記錄,並將所有設定值恢復成初始值.
PWR 的電源輸出僅供30公尺距離內的讀卡機使用,超過30公尺距離的讀卡機建議使用獨立的線性直流電源.
硬體初始化將會清除主機內得所有權限資料與讀卡記錄,並將所有設定值恢復成初始值.
PWR 的電源輸出僅供30公尺距離內的讀卡機使用,超過30公尺距離的讀卡機建議使用獨立的線性直流電源.
A1 Reader power output(12V or 5V)
PWR
Ground Connection
A2 **GND
A3 Reader 1 Data 1(data) input
DATA1/W1
A4 CLK1/W0 Reader 1 Data 0 (clock) input
A5 *OK1 Reader LED output for valid card
A6 Reader LED output for invalid card
*ERR1
A7 *BZ1 Reader Buzzer output
A8 DATA2/W1 Reader 2 Data 1 (data) input
A9 CLK2/W0 Reader 2 Data 0 (clock) input
A10 PWR Reader power output (12V or 5V)
A11 **GND Ground Connection
DATA3/W1
A12 Reader 3 Data 1 (data) input
CLK3/W0 Reader 3 Data 0(clock) input
A13
A14 *OK2 Reader LED output for valid card
*ERR2
A15 Reader LED output for invalid card
*BZ2
A16 Reader Buzzer output
DATA4/W1 Reader 4 Data 1 (data) input
A17
CLK4/W0
A18 Reader 4 Data 0 (clock) input
A25 TXD3
To RS-485 + (Reader)
A26 RXD3 To RS-485 - (Reader)
A27 GND Ground Connection
*Optional connections
**When the reader uses a separate power supply, please make sure that the ground wire is connected with the
control panel.
*可選用連接
**當讀卡機使用獨立電源時,務必將接地端與主機連接
Important Notice:
1. Please provide a separate power supply for the readers.
2. It is recommended to use a linear direct current (not switching power) to avoid signal interference and shortened read range.
3. If the reader is installed upon metallic object, add proper thickly plastic separator on back of reader for isolation
Scale:mm
and avoid interference.
4. The distance between two readers should be 1.5 times of the read range to prevent radio frequency interference from
each other.
5. TXD3, RXD3 are designated for RAC-2000WSN compatible readers; kindly use 22AWG aluminum foiled-double
shielded twisted pair cable.
6. Readers ID can be set from 1 to 4. ID 1 (Out) & 2 (In) is assigned for Door 1, and ID 3 (Out) & 4 (In) is assigned for Door 2.
注意事項
1. 讀卡機請使用獨立電源,以避免因傳輸距離的電流衰減而影響讀卡機的正常運作.
2. 讀卡機感應距離容易受到電源漣波的影響,建議使用線性直流電源.
3. 讀卡機感應距離容易受到金屬等物質的影響,安裝位置如為金屬材質,建議在讀卡機背部加裝適當厚度的塑膠隔離墊片.
4. 2個讀卡機如果距離太近將會互相干擾而影響感應距離甚至無法感應,建議 2 個讀卡機的相互距離最少為感應距離的1.5倍.
5. TXD3、RXD3 通訊端口只能連接RAC-2000WSN專用的讀卡機,傳輸線請使用 22AWG 以上的鋁箔雙隔離對絞線.
6. 讀卡機 ID 請設定成 1 到 4,門一為ID 1(外)、2(內),門二為ID 3(外)、4(內).
注意事項
1. 讀卡機請使用獨立電源,以避免因傳輸距離的電流衰減而影響讀卡機的正常運作.
2. 讀卡機感應距離容易受到電源漣波的影響,建議使用線性直流電源.
3. 讀卡機感應距離容易受到金屬等物質的影響,安裝位置如為金屬材質,建議在讀卡機背部加裝適當厚度的塑膠隔離墊片.
4. 2個讀卡機如果距離太近將會互相干擾而影響感應距離甚至無法感應,建議 2 個讀卡機的相互距離最少為感應距離的1.5倍.
5. TXD3、RXD3 通訊端口只能連接RAC-2000WSN專用的讀卡機,傳輸線請使用 22AWG 以上的鋁箔雙隔離對絞線.
6. 讀卡機 ID 請設定成 1 到 4,門一為ID 1(外)、2(內),門二為ID 3(外)、4(內).
Description /外觀說明/ 外觀說明
B1 FG Frame Ground
B2 GND Ground
B3 +12V DC +12V input
B4 DOOR1+ Door 1 DOOR RELAY output
B5 DOOR1- (Dry contact)
B6 ALARM1+ Door 1 ALARM RELAY output
B7 ALARM1- (Dry contact)
B8 DOOR2+ Door 2 DOOR RELAY output
B9 (Dry contact)
DOOR2-
B10 ALARM2+ Door 2 ALARM RELAY output
B11 ALARM2- (Dry contact)
B12 PUSH1 Door 1 Exit Button
B13 Ground connection Ground Connection for Exit Button 1 & 2
B14 PUSH2 Door 2 Exit Button
B15 SENSOR1 Door 1 DOOR SENSOR input
B16 Ground connection Ground Connection for Sensor 1 & 2
B17 SENSOR2 Door 2 DOOR SENSOR input
B18 CASE1 Reader 1 CASE SENSOR input
B19 GND Ground Connection for Case Sensor 1 & 2
B20 CASE2 Reader 2 CASE SENSOR input
B21 CASE3 Reader 3 CASE SENSOR input
Ground Connection for Case Sensor 3 & 4
B22 GND
4
B23 CASE Reader 4 CASE SENSOR input
One Year Limited Warranty /
We warrants this product against defect in material or workmanship for 1 year from the date of purchase. If such a defect is discovered within this warranty limitation,
contact your direct vendor for repair or replacement of your unit.
When returning the product, you must ship the product in its original packaging or packaging that gives an equal degree of protection. This warranty becomes invalid if
the factory-supplied serial number has been removed or altered on the product.
This warranty does not cover cosmetic damage or damage due to acts of God, accident, misuse, abuse, negligence or modification of any part of the product. This
warranty does not cover damage due to improper operation or maintenance, connection to improper equipment, or attempted repair by anyone other than We.
In no event shall We liability exceed the price paid for the product from direct, indirect, special, incidental, or consequential, damages resulting from the use of the
product the product, its accompanying software, or it's documentation. We makes no warranty or representation expressed, implied, or statutory, with respect to its
products,contents of use of this documentation and all accompanying software, and specially disclaims its qualit
particular purpose. We reserves the right to revise or update its product, software or documentation without obligation to notify any individual or entity.
我們保固此產品於購買日起一年之內因為材料上或是生產製造中所產生的缺陷，所造成的外觀上，或是功能上的缺陷及故障問題。若是您在此保固期限之內發現此類
問題，請聯絡本公司的服務人員，退回此產品，我們將替您免費維修或是更換產品。
當您退回此產品時，請依照原始的包裝方式包裝此產品，或是給予同等級的包裝保護；若是我們收到此產品時，產品上沒有出廠時的序號標籤，或是產品已經拆開或與出廠時有任何不
同，這個保固將變得無效。
此保固不包含天然的，以及人為的破壞或改變 、或是意外事故、不正常操作、誤用、濫用等外在因素所造成的損壞。
此保固不包含不當的操作或保養，不當的連結至其他設備，或是由本公司以外的人員企圖修復此產品。
起因於使用這種產品，在間接、特別、次要因素，或者隨之發生，造成伴隨著軟件或其它文檔的損害，本公司的責任在任何情況下都不得超過這產品的售價。
關於產品的軟件和文檔編制的全部內容，本公司並沒有表示保證或法定它的性能、暢銷性、或者適用於任何特別的目的。
本公司保留權利修正或者不斷改進它的產品，軟件或者文檔編製無義務通知任何個人或者購買者。
我們保固此產品於購買日起一年之內因為材料上或是生產製造中所產生的缺陷，所造成的外觀上，或是功能上的缺陷及故障問題。若是您在此保固期限之內發現此類
問題，請聯絡本公司的服務人員，退回此產品，我們將替您免費維修或是更換產品。
當您退回此產品時，請依照原始的包裝方式包裝此產品，或是給予同等級的包裝保護；若是我們收到此產品時，產品上沒有出廠時的序號標籤，或是產品已經拆開或與出廠時有任何不
同，這個保固將變得無效。
此保固不包含天然的，以及人為的破壞或改變 、或是意外事故、不正常操作、誤用、濫用等外在因素所造成的損壞。
此保固不包含不當的操作或保養，不當的連結至其他設備，或是由本公司以外的人員企圖修復此產品。
起因於使用這種產品，在間接、特別、次要因素，或者隨之發生，造成伴隨著軟件或其它文檔的損害，本公司的責任在任何情況下都不得超過這產品的售價。
關於產品的軟件和文檔編制的全部內容，本公司並沒有表示保證或法定它的性能、暢銷性、或者適用於任何特別的目的。
本公司保留權利修正或者不斷改進它的產品，軟件或者文檔編製無義務通知任何個人或者購買者。
Model / 型 號 / 型 號 Serial no. / 序 號
Warranty will be valid only after filling out this form and stamped or signed by reseller!
此保固書必須填妥各項內容,並且蓋有經銷商印鑑始為有效.
此保固書必須填妥各項內容,並且蓋有經銷商印鑑始為有效.
保留功能
COM 1-2保留功能 COM 3 為連
接RS-485讀卡機指示燈
電源指示燈
主機重置(RESET)按鈕
保留功能
繼電器輸出狀態(NC/NO)選擇
繼電器動作指示燈
硬件初始動作或一般工作選擇
讀卡機介面選擇Wiegand或T2
PWR輸出(讀卡機工作電壓)
選擇12V或5V
LAN網路通訊埠
讀卡機電源輸出(12V or 5V)
接地端
讀卡機1數據輸入Data1 (data)
讀卡機1數據輸入Data0 (clock)
讀卡機燈號控制輸出(有效卡輸出)
讀卡機燈號控制輸出(無效卡輸出)
讀卡機蜂鳴器控制輸出
讀卡機2數據輸入Data 1 (data)
讀卡機2數據輸入Data 0 (clock)
讀卡機電源輸出(12V or 5V)
接地端
讀卡機3數據輸入Data 1 (data)
讀卡機3數據輸入Data 0 (clock)
讀卡機燈號控制輸出(有效卡輸出)
讀卡機燈號控制輸出(無效卡輸出)
讀卡機蜂鳴器控制輸出
讀卡機4數據輸入Data 1 (data)
讀卡機4數據輸入Data 0 (clock)
到讀卡機 RS-485 + 端
到讀卡機 RS-485 - 端
數據接地端
*可選用連接
**當讀卡機使用獨立電源時,務必將接地端與主機連接
A long transmission distance could cause power degradation.
大地接地端
接地端
DC +12V輸入
門 1 門鎖控制輸出
(乾接點)
門 1 警報控制輸出
(乾接點)
門 2 門鎖控制輸出
(乾接點)
門 2 警報控制輸出
(乾接點)
門 1 開門按鈕輸入
接地端
門 2 開門按鈕輸入
門 1 門位偵測輸入
接地端
門 2 門位偵測輸入
讀卡機 1 防拆偵測輸入
接地端
讀卡機 2 防拆偵測輸入
讀卡機 3 防拆偵測輸入
接地端
讀卡機 4 防拆偵測輸入
/
產 品 保 固 證 明 書 產 品 保 固 證 明 書
y , performance, merchantability or fitness for any
/ 序號 Date of Purchase / 購 買日 期 / 購買 日期
www.hundure.com
保留功能
COM 1-2保留功能COM 3為連
接RS-485讀卡機指示燈
電源指示燈
主機重置(RESET)按鈕
保留功能
繼電器輸出狀態(NC/NO)選擇
繼電器動作指示燈
硬體初始動作或一般工作選擇
讀卡機介面選擇Wiegand或T2
PWR輸出(讀卡機工作電壓)
選擇12V或5V
LAN網路通訊埠
讀卡機電源輸出(12V or 5V)
接地端
讀卡機1數據輸入Data1 (data)
讀卡機1數據輸入Data0 (clock)
讀卡機燈號控制輸出(有效卡輸出)
讀卡機燈號控制輸出(無效卡輸出)
讀卡機蜂鳴器控制輸出
讀卡機2信息輸入Data 1 (data)
讀卡機2信息輸入Data 0 (clock)
讀卡機電源輸出(12V or 5V)
接地端
讀卡機3數據輸入Data 1 (data)
讀卡機3數據輸入Data 0 (clock)
讀卡機燈號控制輸出(有效卡輸出)
讀卡機燈號控制輸出(無效卡輸出)
讀卡機蜂鳴器控制輸出
讀卡機4數據輸入Data 1 (data)
讀卡機4數據輸入Data 0 (clock)
到讀卡機 RS-485 + 端
到讀卡機 RS-485 - 端
數據接地端
大地接地端
接地端
DC +12V輸入
門 1 門鎖控制輸出
(乾接點)
門 1 警報控制輸出
(乾接點)
門 2 門鎖控制輸出
(乾接點)
門 2 警報控制輸出
(乾接點)
門 1 開門按鈕輸入
接地端
門 2 開門按鈕輸入
門 1 門位偵測輸入
接地端
門 2 門位偵測輸入
讀卡機 1 防拆偵測輸入
接地端
讀卡機 2 防拆偵測輸入
讀卡機 3 防拆偵測輸入
接地端
讀卡機 4 防拆偵測輸入
Reseller stamp / 經銷 商 / 經銷 商
