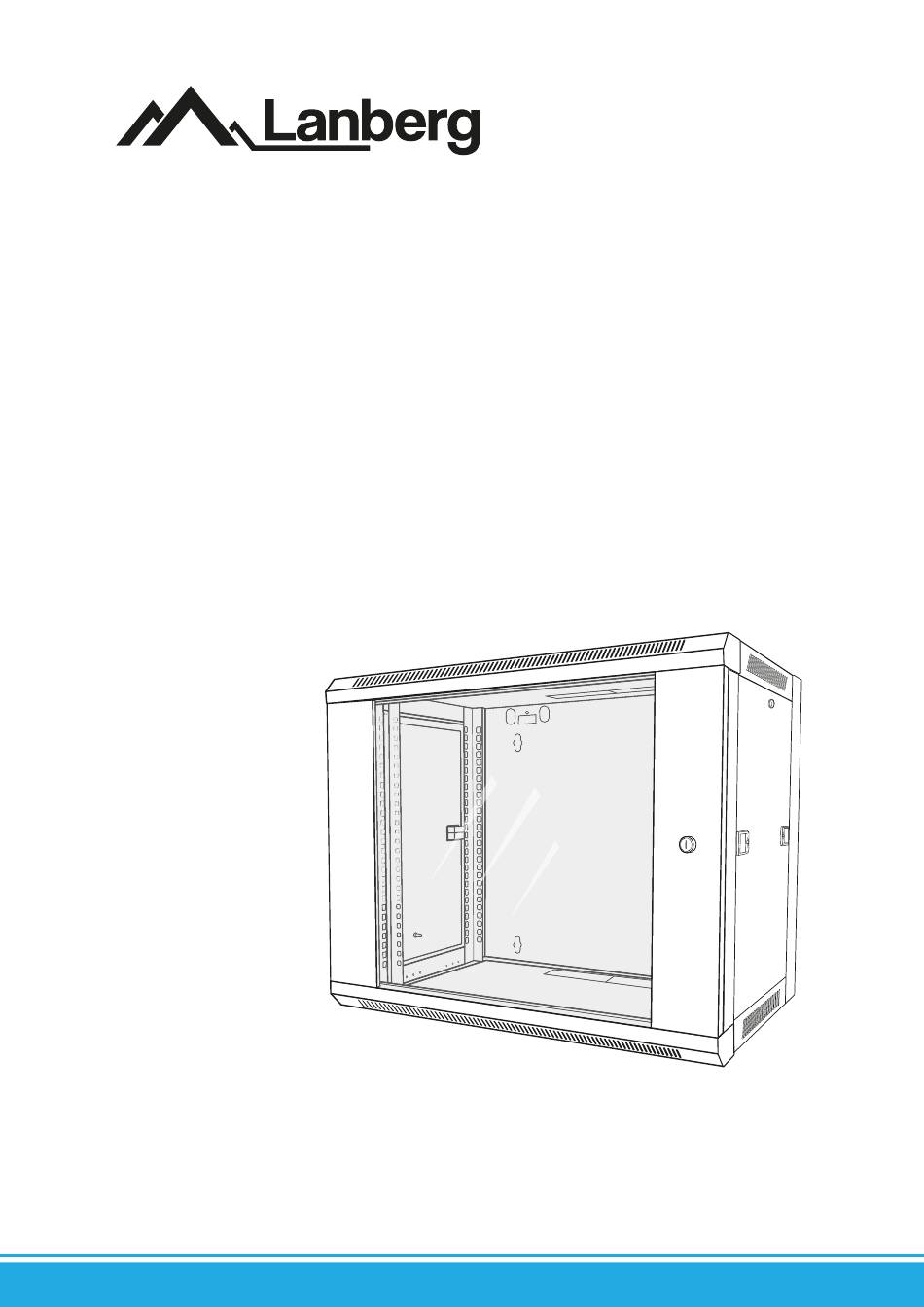

- Page 1 19” Fast assembly wall-mount cabinets WFFA 54/56 series Armarios de pared 19” de montaje rápido serie WFFA 54/56 User’s manual Instrucciones de uso 2021/06...
-
Page 2: Table Of Contents
Montaje del armario de pared de 19” de montaje rápido ..............................28 Montaje del armario en la pared ........................................32 Montaje de las puertas laterales ........................................33 Montaje de la puerta frontal ..........................................33 3. Montaje de la puesta a tierra ............................................4. Finalización del montaje ..............................................Lanberg © 2015-2021... - Page 3 Съхранение и вентилация..........................................36 2. Сглобяване ....................................................Подготовка ...................................................36 Стъпки за монтиране на 19“ шкаф ......................................38 Монтаж на стена ..............................................42 Монтаж на странична врата ..........................................43 Монтаж на входна врата ............................................43 3. Монтаж на заземяването ............................................4. Завършен шкаф ................................................... Lanberg © 2015-2021...
-
Page 4: 1. Important Introductory Recommendations And Usage Information Of 19" Wffa
Lanberg brand owners reserve the right to make changes to this manual at any time without notice. The products mentioned in this manual, including the documentation, are the property of the Lanberg brand owners and its licensors. -
Page 5: General Safety Precautions
1.3, if possible, submit a discrepancy / deficiency report and immediately notify the retailer and the carrier of such a situation on the same day as the delivery date. Lanberg © 2015-2021... -
Page 6: Storage And Ventilation
Be sure to prepare 4 expansion anchors (not included with cabinet) and 4 screws adapted to the assumed overall total weight of the cabinet (and equipment inside), as well as to the diameter of the holes on the wall-mount rail, which is: 4 – Ø 10. Lanberg © 2015-2021... - Page 7 Next, open the lock. Put both covers [I] on the right side. 4. Remove the glass door [G] from the front frame [H] while pressing inwards 2 hinges (L-shaped). Place the element in the middle on the left (under the accessories). Lanberg © 2015-2021...
-
Page 8: 19" Fast Assembly Cabinet Installation Steps
Reassembly will take place at the final stage of cabinet installation. 2. Rotate the side frame so that the outlet holes are facing the ground. Remember to position the side frame without M6 cage nuts attached, towards you. Lanberg © 2015-2021... - Page 9 9. Use a total of 4 M5*10 self-tapping screws [B] to attach the vertical mounting rails to the side frame - 2 screws for each end of the rail. Lanberg © 2015-2021...
- Page 10 The highest “U” numbering on the vertical mounting rails must be above these holes. 5. Fix the side frame with 2 (< 21 U) or 3 (>= 21 U) M6*12 Phillips screws [A], screwing them from top to bottom. Lanberg © 2015-2021...
- Page 11 II) The brand logo was located above the holes for wall mounting of the back of the cabinet. 2. Fix the front door frame with 4 (< 21 U) or 6 (>= 21 U) M6*12 Phillips screws [A], by screwing them from top to bottom. Lanberg © 2015-2021...
-
Page 12: Cabinet Wall Installation
[L] on 2 hooks found on the wall-mount rail. 8. Using 2 M5*10 self-tapping screws [B], fix the rear cover of the cabinet with 2 hooks located on the wall-mount rail. Lanberg © 2015-2021... -
Page 13: Side Door Installation
To connect all the grounding pins, between each other and with the main one (located on the rear structure) using the equalizing connection, you have to buy cables of an appropriate length separately. Their AWG should be 14, while the conductors should be made of pure copper (100% CU) only. 4. Finished cabinet Lanberg © 2015-2021... -
Page 14: 1. Recomendaciones Previas Importantes E Información Relativa Al Uso De Los Armarios De Pared 19" De Montaje Rápido
CONSERVA ESTAS INSTRUCCIONES. El presente conjunto de recomendaciones, indicaciones, normas de seguridad, restricciones e instrucciones de uso de los armarios de pared 19” de montaje rápido de la marca Lanberg, se aplica para los modelos detallados a continuación: • WFFA-5404-10B •... -
Page 15: Indicaciones Generales Sobre Seguridad Y Medidas De Precaución
No se tiene derecho a la garantía en caso de aparecer averías y defectos causados por un uso o manipulación indebidos del dispositivo (no conformes con las presentes instrucciones). Los daños mecánicos son motivo para rechazar una reclamación. Para enviar una reclamación de garantía o saneamiento de vicios ocultos contacta con tu vendedor. Lanberg © 2015-2021... -
Page 16: Desembalado Y Control
Prepara también 4 tacos (propios) y 4 tornillos con una capacidad de carga adaptada al peso total previsto del armario y al diámetro de los orificios del raíl de montaje en la pared, que es: 4 - 0 10. Lanberg © 2015-2021... - Page 17 4. Saca la puerta acristalada [G] del marco frontal [H] presionando al mismo tiempo hacia dentro las dos bisagras (en forma de letra L). Coloca este elemento en el centro, en el lado izquierdo (bajo los accesorios). Lanberg © 2015-2021...
-
Page 18: Montaje Del Armario De Pared De 19" De Montaje Rápido
2. Gira el marco lateral para que los orificios de salida estén dirigidos hacia el suelo. Recuerda dirigir el marco lateral con los orificios para las tuercas enjauladas M6 mirando hacia ti. Lanberg © 2015-2021... - Page 19 9. Utiliza en total 4 tornillos con cabeza de estrella autorroscantes M5*10 [B] para fijar los carriles de montaje verticales al marco lateral: 2 en cada extremo del carril. Lanberg © 2015-2021...
- Page 20 5. Monta el marco lateral mediante 2 (< 21 U) o 3 (>= 21 U) tornillos con cabeza de estrella M6*12 [A], apretándolos de arriba a abajo. Lanberg © 2015-2021...
- Page 21 2. Monta el marco frontal mediante 4 (< 21 U) o 6 (>= 21 U) tornillos con cabeza de estrella M6*12 [A], apretándolos de arriba a abajo. Lanberg © 2015-2021...
-
Page 22: Montaje Del Armario En La Pared
[L] en los 2 enganches del raíl. 8. Mediante 2 tornillos con cabeza de estrella autorroscantes M5*10 [B] atornilla la estructura posterior del armario a los 2 enganches situados en el raíl para el montaje en la pared. Lanberg © 2015-2021... -
Page 23: Montaje De Las Puertas Laterales
Para conectar las clavijas entre sí en el interior del armario y la clavija principal de puesta a tierra del armario (situada en estructura posterior) con la conexión de compensación es necesario comprar unos cables independientes de la longitud adecuada. Su AWG deberá ser 14 y los hilos deberán estar fabricados solo de cobre puro (100% Cu). 4. Finalización del montaje Lanberg © 2015-2021...
