5. Collegamenti elettrici

Il prodotto deve essere alimentato con la tensione di 230V AC 50Hz.

Il prodotto può essere fornito dotato di cavo con spina oppure di cavo per l'installazione. Nel caso un prodotto con

spina debba essere installato in Francia, il collegamento elettrico con la rete di alimentazione deve essere eseguito
tagliando la spina in dotazione e utilizzando una apposita scatola di connessione.
Quando il prodotto viene fornito con il cavo per l'installazione senza spina, il collegamento deve essere effettuato

usando un cavo a 3 fili (Marrone=Fase, Blu=Neutro, Nero=Filo pilota) e una scatola di connessione. Se non si
desidera utilizzare le funzionalità del filo pilota limitarsi al collegamento della fase e del neutro: il prodotto
funzionerà correttamente anche senza la presenza del programmatore esterno.
In locali umidi, nei bagni o nelle cucine, il morsetto di collegamento deve essere installato ad almeno 25cm dal

pavimento.
Il collegamento elettrico con la rete deve inoltre prevedere l'utilizzo di un interruttore bipolare con una distanza minima

di apertura fra i contatti di almeno 3mm. Rispettate sempre in modo prioritario le regole di installazione vigenti nel
vostro paese. I dispositivi di disconnessione dalla rete di alimentazione devono consentire la disconnessione completa
nelle condizioni della categoria di sovratensioni III.
La connessione di terra è vietata. NON COLLEGATE A TERRA IL FILO PILOTA (NERO).

Se il prodotto deve essere alimentato attraverso un interruttore differenziale da 30mA di sicurezza, accertarsi che

anche il filo pilota sia sotto il controllo dell'interruttore differenziale.
L
N
6. Uso del prodotto
6.1 Descrizione dei comandi
A – Accensione/Stand-by
B – Modo di funzionamento
C – Funzioni speciali
D – Incremento / Attivazione
E – Decremento / Disattivazione
F – Display
G – Interruttore generale

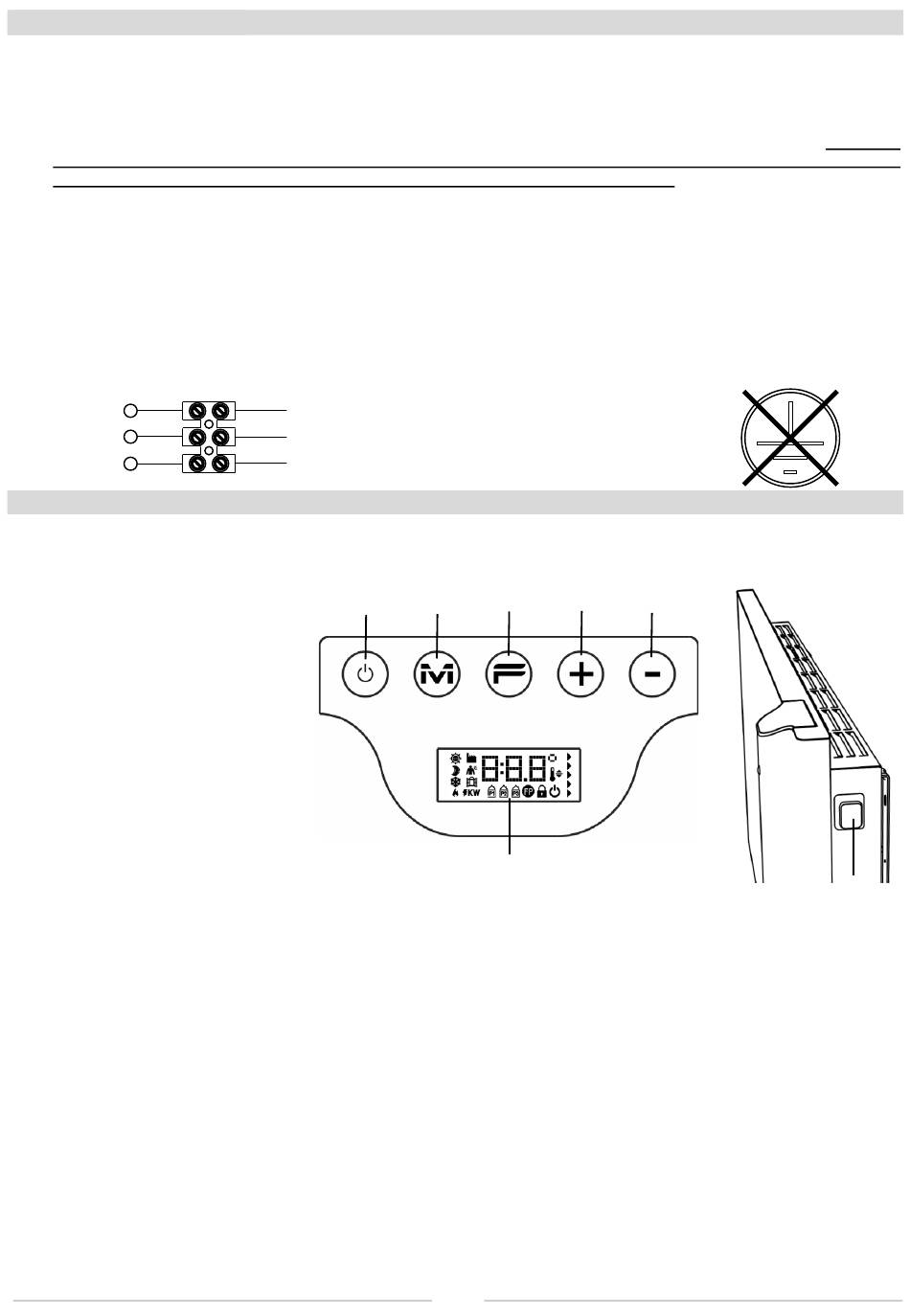

Fase (marrone)
Filo Pilota (nero) – NON CONNETTERE LA TERRA
Neutro (blu)
A B
7
C D E
F
G
