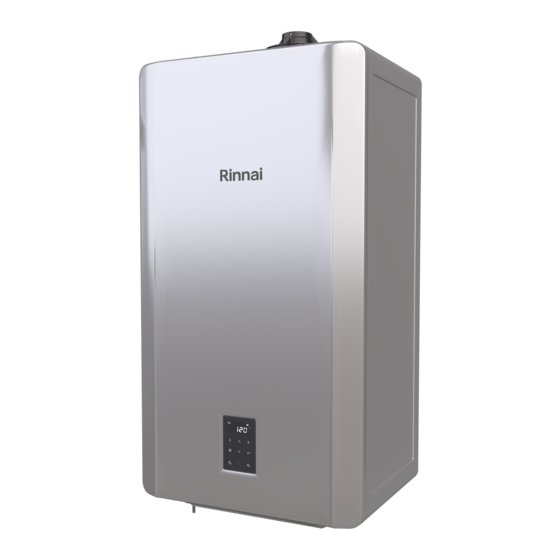

Rinnai Plus I Series Manual

Gas conversion manual, for the conversion from natural gas ng to liquid propane gas lpg
Hide thumbs Also See for Plus I Series:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
●

Advertisement

loading
Need help?

Need help?

Do you have a question about the Plus I Series and is the answer not in the manual?

Questions and answers

Related Manuals for Rinnai Plus I Series

Summary of Contents for Rinnai Plus I Series

  • Page 1 ●...
  • Page 2 This conversion kit shall be installed by a qualified installer, WARNING service agency, or the gas supplier in accordance with the manufacturer’s instructions and all applicable codes and requirements of the authority having jurisdiction. If the information in these instructions is not followed exactly, a fire, an explosion or production of carbon monoxide may result causing property damage, personal injury or loss of life.
  • Page 3 For installations in Canada, the conversion shall be carried out in accordance with the requirements of the provincial authorities having jurisdiction and in accordance with the requirements of the CGA- B149.1, Natural Gas and Propane Installation Code or CAN/CGA-B149.2 Installation Code. Pour les installations au Canada, la conversion doit être effectuée conformément aux exigences des autorités provinciales compétentes et conformément aux exigences du CGA-B149.1, Code d'installa- tion du gaz naturel et du propane ou CAN/CGA-B149.2.
  • Page 4 IMPORTANT The French manual continues on page 11. (Le manuel en français continue à la page 11.) Combi Heat-Only (Solo) Models IP175199C, IP199199C Models IP175S, IP199S Natural Gas: Natural Gas: Supply Supply • Minimum: 3.5 in. W.C. (0.87 kPa) • Minimum: 3.5 in. W.C. (0.87 kPa) Pressure Pressure •...
  • Page 5 Model Conversion Plate Conversion Manual Type Number IP175199C NG/LP IP199199C NG/LP NG: 800000247 803000082 800000220 LP: 800000248 IP175S NG/LP IP199S NG/LP Kit includes conversion plate and conversion manual. Also included is a white orifice for high altitude applications. See the boiler Installation and Operation Manual for high altitude installation information.
  • Page 6 1. Confirm that the inlet gas pressure is between the minimum and maximum pressures allowed for this boiler. 2. Disconnect electrical power to the boiler. 3. Turn off the boiler’s gas supply by turning off the gas control valve. 4. Remove the boiler’s front panel by removing the two screws that secure the panel. 5.
  • Page 7 Note: This parameter adjustment is available only for 20 minutes after power is supplied to the boiler. 1. Remove the boiler’s front panel by removing the two screws that secure the panel. 2. Locate the PC Board (lower left side of unit). 3.
  • Page 8 1. Check the normal operating sequence: a. When you press the ON/OFF button, the LED display will illuminate, the combustion fan will begin to run if water is flowing, and the spark will ignite the main burner. b. This boiler has an automatic ignition system. When the main burner has lit, the “In Use” lamp will glow red and the spark will stop.
  • Page 9 1. Enter the required information on the conversion rating plate label (shown below): Figure 9 Place the label over 2. Apply the conversion rating plate label on top of the existing rate plate. “MANIFOLD PRESSURE” and below. Figure 10 Place new rating plate label over “MANIFOLD PRESSURE” and below. DO NOT cover up this area...

  • Page 10: For Your Safety Read Before Operating

    FOR YOUR SAFETY READ BEFORE OPERATING WARNING: If you do not follow these instructions EXACTLY, a fire or explosion may result causing property damage, personal injury or loss of life. A. This appliance does not have a pilot. It is equipped with an ignition device which automatically lights the burner.
  • Page 11 IMPORTANT The French manual continues below. (Le manuel en français se poursuit ci-dessous.) Combi Chauffage Uniquement (Solo) Modèles IP175199C, IP199199C Modèles IP175S, IP199S Pression Gaz natural: Pression Gaz natural: d’alimentation d’alimentation • Minimum : 3.5 po de c.e. • Minimum : 3.5 po de c.e. en gaz en gaz (0,87 kPa)
  • Page 12 Type de Numéro de Plaque de Manual de Modèle trousse conversion conversion IP175199C NG/LP IP199199C NG/LP NG: 800000247 803000082 800000220 IP175S NG/LP LP: 800000248 IP199S NG/LP Le kit comprend une plaque de conversion et un manuel de conversion. Un orifice blanc est également inclus pour les applications à...
  • Page 13 S’assurer que la pression du gaz en entrée est comprise entre les pressions minimale et maximale autorisées pour cette chaudière. Débrancher l’alimentation électrique de la chaudière. Pour couper l’alimentation en gaz de la chaudière, tourner la vanne manuelle de commande du gaz. Déposer le panneau avant de la chaudière en enlevant les deux vis qui maintiennent le panneau en place.
  • Page 14 Remarque : Ce réglage de paramètre n'est disponible que pendant 20 minutes après la mise sous tension de la chaudière. 1. Déposer le panneau avant de la chaudière en enlevant les deux vis qui maintiennent le panneau en place. 2. Repérer la carte contrôleur (en bas à gauche de l’appareil). 3.
  • Page 15 1. Vérifiez le déroulement d’une séquence de fonctionnement normale: a. En appuyant sur la touche « ON/OFF » (Marche/Arrêt), l’affichage LED s’allume, le venti- lateur de combustion se met en marche en présence d’écoulement d’eau et une étincelle allume le brûleur principal. b.
  • Page 16 1. Inscrivez les renseignements requis sur l'étiquette de la plaque signalétique (voir ci-dessous) : Figure 9 2. Apposez l’étiquette de la plaque signalétique de conversion sur la plaque tarifaire existante. Placez l'étiquette sur « PRESSION DU COLLECTEUR » et en dessous. Figure 10 Placez la nouvelle étiquette de plaque signalétique sur «...

  • Page 17: Instructions D'utilisation

    POUR VOTRE SÉCURITÉ, À LIRE AVANT UTILISATION AVERTISSEMENT: Le NON-RESPECT PRÉCIS de ces instructions peut provoquer un incendie ou une explosion entraînant des dégâts matériels, des blessures corporelles ou la mort. Cet appareil n’a pas de veilleuse. Il est équipé d’un système d’allumage qui enflamme automatiquement le brûleur.
  • Page 18 Manuel de conversion pour la chaudière à condensation I-Series Plus...
  • Page 19 Manuel de conversion pour la chaudière à condensation I-Series Plus...

This manual is also suitable for:

Plus c i seriesPlus s i seriesIp175199cIp199199cIp175sIp199s ... Show all
