- Page 1 NX-700H(T) NX-800H(T) VHF DIGITAL TRANSCEIVER/ UHF DIGITAL TRANSCEIVER INSTRUCTION MANUAL © B62-2457-00 (K) 09 08 07 06 05 04 03 02 01 00...
- Page 2 One or more of the following statements may be applicable: FCC WARNING This equipment generates or uses radio frequency energy. Changes or modifications to this equipment may cause harmful interference unless the modifications are expressly approved in the instruction manual. The user could lose the authority to operate this equipment if an unauthorized change or modification is made.
- Page 3 THANK YOU We are grateful you have chosen KENWOOD for your personal mobile applications. This instruction manual covers only the basic operations of your NEXEDGE mobile radio. Ask your dealer for information on any customized features they may have added to your radio.
- Page 4 • If an abnormal odor or smoke is detected coming from the transceiver, switch the transceiver power off immediately, and contact your KENWOOD dealer. • Use of the transceiver while you are driving may be against traffic laws. Please check and observe the vehicle regulations in your area.
-
Page 5: Table Of Contents
CONTENTS UNPACKING AND CHECKING EQUIPMENT ........1 SUPPLIED ACCESSORIES ............... 1 PREPARATION ...................2 TOOLS REQUIRED..................2 POWER CABLE CONNECTION ..............2 INSTALLING THE TRANSCEIVER ............3 GETTING ACQUAINTED ..............4 FRONT PANEL ..................4 DISPLAY ....................5 PROGRAMMABLE FUNCTIONS ............6 BASIC OPERATIONS ................7 SWITCHING POWER ON/OFF .............. - Page 6 ADVANCED OPERATIONS ..............16 DTMF (DUAL TONE MULTI FREQUENCY) CALLS ....... 16 TELEPHONE CALLS ................17 EMERGENCY CALLS ................17 SCRAMBLER ................... 18 SIGNALING ....................18 CLOCK ..................... 19 LCD BRIGHTNESS .................. 19 HORN ALERT ..................19 PUBLIC ADDRESS (PA)................19 BACKGROUND OPERATIONS ............20 TIME-OUT TIMER (TOT) ................
-
Page 7: Unpacking And Checking Equipment
UNPACKING AND CHECKING EQUIPMENT Note: The following unpacking instructions are for use by your KENWOOD dealer, an authorized KENWOOD service facility, or the factory. Carefully unpack the transceiver. We recommend that you identify the items listed in the following list before discarding the packing material. If any items are missing or have been damaged during shipment, file a claim with the carrier immediately. -
Page 8: Preparation
If your vehicle contains such equipment, consult the dealer for the make of vehicle and enlist his/her aid in determining if they will perform normally while transmitting. Note: The following preparation instructions are for use by your KENWOOD dealer, an authorized KENWOOD service facility, or the factory. -
Page 9: Installing The Transceiver
INSTALLING THE TRANSCEIVER For passenger safety, install the transceiver securely using an optional mounting bracket and screw set so the transceiver will not break loose in the event of a collision. 1 Mark the position of the holes in the dash by using the mounting bracket as a template. -

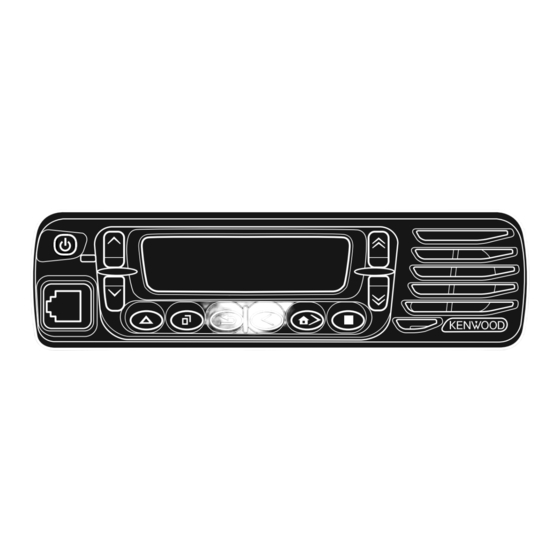

Page 10: Getting Acquainted
GETTING ACQUAINTED FRONT PANEL Optional microphone (power) switch Press and hold to switch the transceiver power ON and OFF. Press to activate its programmable function {page 6}. The default is Volume Press to activate its programmable function {page 6}. The default is Volume Down. -
Page 11: Display
Press to activate its programmable function {page 6}. The default is Zone Up. Press to activate its programmable function {page 6}. n Speaker Internal speaker o PTT (Push-to-Talk) switch Press and hold this switch, then speak into the microphone to call a station. DISPLAY Indicator Description... -
Page 12: Programmable Functions
PROGRAMMABLE FUNCTIONS Following is a list of available programmable functions. Contact your dealer for details on those functions which have been programmed on your transceiver. • 2-tone • Maintenance • Auto Reply Message • Menu • Auto Telephone • Monitor •... -
Page 13: Basic Operations
BASIC OPERATIONS SWITCHING POWER ON/OFF Press and hold the switch for approximately 1 second to turn the transceiver power ON. Press and hold the switch again to turn the transceiver OFF. ■ Transceiver Password If the transceiver is password protected, “PASSWORD” will appear on the display when the power is turned ON. -
Page 14: Receiving
3 Press the PTT switch and speak into the microphone. Release the PTT switch to receive. • For best sound quality, hold the microphone approximately 1.5 inches (3 ~ 4 cm) from your mouth. ■ Making Group Calls (Digital) If a key has been programmed with [Group] or [Group + Status], you can select a group ID from the list to make a call to those parties. -
Page 15: Menu Mode
MENU MODE Many functions on this transceiver are selected or configured through the Menu instead of physical controls. Once you become familiar with the Menu system, you will appreciate the versatility it offers. MENU ACCESS 1 Press the key programmed as [Menu]. 2 Press to select a Menu item. - Page 16 Menu Description GPS POS DISP GPS Position Display mode GROUP Group mode GROUP+STATUS Group + Status mode GROUP+SDM Group + SDM mode HOME CH SEL Home CH/GID Select HORN ALERT Horn Alert ON/OFF INDIVIDUAL Individual mode INDIV+STATUS Individual + Status mode INDIV+SDM Individual + SDM mode LCD BRIGHTNESS...
-
Page 17: Character Entry
Menu Description SQUELCH OFF Squelch Off ON/OFF STACK Stack mode STATUS Status mode SHORT MESSAGE Short Message mode TALK AROUND Talk Around ON/OFF TX AUDIO EQ TX Audio Equalizer mode TX AGC TX Audio Gain Control mode TX NOISE SUPPR TX Noise Suppressor mode PASSWORD Transceiver Password mode... -
Page 18: Scan
SCAN Scan monitors for signals on the transceiver channels. While scanning, the transceiver checks for a signal on each channel and only stops if a signal is present. To begin scanning, press the key programmed as [Scan]. • The icon appears on the display. •... -
Page 19: Scan Delete/Add
SCAN DELETE/ADD You can add and remove zones and/or channels/group IDs to and from your scan list. 1 Select your desired zone and/or channel/group ID. 2 Press the key programmed as [Zone Delete/Add] (to add/remove zones) or [Scan Delete/Add] (to add/remove channels/group IDs). •... -
Page 20: Fleetsync: Alphanumeric 2-Way Paging Function
FleetSync: ALPHANUMERIC 2-WAY PAGING FleetSync is an Alphanumeric 2-way Paging Function, and is a protocol owned by JVC KENWOOD Corporation. Note: This function is available only in analog operation. SELCALL (SELECTIVE CALLING) A Selcall is a voice call to a station or group of stations. -
Page 21: Short/Long Messages
step 5) or Selcall + Status] to enter Selcall mode (proceed to step 3). 3 Press to select the station you want to call. • If Manual Dialing is enabled, you can enter the station ID by using the microphone keypad, or by using / . -
Page 22: Advanced Operations
ADVANCED OPERATIONS DTMF (DUAL TONE MULTI FREQUENCY) CALLS ■ Making a DTMF Call Note: DTMF calls can be made only in analog operation. Manual Dialing 1 Press and hold the PTT switch. 2 Enter the desired digits using the microphone keypad. •... -
Page 23: Telephone Calls
TELEPHONE CALLS ■ Making a Telephone Call Manual Dialing (Analog) 1 Select your desired zone and telephone group ID. 2 Press the PTT switch to start the call. 3 Enter your desired digits using the microphone keypad. Selecting a Number from the List 1 Select your desired zone and telephone group ID. -
Page 24: Scrambler
SCRAMBLER Press the key programmed as [Scrambler/ Encryption], or access the Menu {page 9}, to switch the transceiver to secure (encrypted) transmission. • Pressing the microphone PTT switch after the Scrambler function has been turned ON encrypts the transmitted signal. SIGNALING ■... -
Page 25: Clock
CLOCK If activated by your dealer, you can view the clock any time by pressing the key programmed as [Clock]. Note: Removing the transceiver power for extended periods will clear the clock time. To set the time: 1 Press the key programmed as [Clock Adjustment]. •... -
Page 26: Background Operations
BACKGROUND OPERATIONS Your dealer can activate a variety of transceiver functions to perform without any additional operation on your part. TIME-OUT TIMER (TOT) The Time-out Timer is used to prevent you from using a channel for an extended duration. If you continuously transmit for a preset time, the transceiver will stop transmitting and an alert tone will sound. -
Page 27: Vgs-1 Optional Voice Guide & Storage Unit
VGS-1 OPTIONAL VOICE GUIDE & STORAGE UNIT VOICE RECORDER The voice recorder allows you to record conversations and create voice memos. ■ Auto Recording If activated, the auto recorder will continuously record all transmitted and received signals. The recording storage area retains only the last 30 seconds of recording. -
Page 28: Voice Guide
■ Playback To play back a recorded conversation, memo, or message: 1 Press the key programmed as [Playback] or access the Menu {page 9}. • If the last action on your transceiver was to auto record your conversation, “STORE?” will appear on the display, otherwise a recording channel with the time of the recording will appear. - Page 29 NX-700H(T) NX-800H(T) VHF數位類比雙模無線電車裝台/ UHF數位類比雙模無線電車裝台 使用說明書...
- Page 31 致謝 謝謝您惠購 KENWOOD 無線電車裝台。 本使用說明書僅涉及 NEXEDGE 無線電車裝台的基本操作。有關可能增加的自訂功能之資訊，請詢 問當地的經銷商。 使用者須知 ◆ 政府法令禁止在政府管轄地區範圍內未經許可進行發射機的操作。 ◆ 非法操作將受到罰款和/或拘留的處罰。 ◆ 維修僅可由專業人員進行。 安全性：使用者應瞭解和認識使用無線電車裝台的一般危險性。 ◆ 易爆環境 (氣體、粉塵及煙霧等) 在加油或者停車於加油站時，請關閉無線電車裝台。如果您的無線電車裝台安裝在汽 車的後行李廂部位，請不要在後行李廂中放置備用燃油箱。 ◆ 射頻傳輸帶來的損傷 當有人位於天線附近或在觸摸天線時，請不要操作您的無線電車裝台，以免可能導致 的射頻灼傷或相關的身體傷害。 ◆ 炸藥火帽 在炸藥火帽 150 米以內操作無線電車裝台可能導致炸藥爆炸。在發生爆炸或張貼有「 關閉雙向無線電」標誌的區域內，請關閉您的無線電車裝台。如果透過您的汽車運輸 火帽，確保將其裝在具有內部填充層的密封金屬箱內運輸。在將火帽放入或從包裝箱 中取出時，不要發射。...
- Page 32 注意事項 請遵守以下注意事項，防止發生火災、人身傷害或者損壞無線電車裝台。 • 請不要在駕車時嘗試設定無線電車裝台；否則會導致危險後果。 • 不論有任何理由都不可拆卸或改裝無線電車裝台。 • 請不要讓無線電車裝台受到長時間的陽光直射，也不要將它放在加熱器具附近。 • 如果發現從無線電車裝台發出異常氣味或者冒煙，應立即關閉無線電車裝台電源，並與當 地的 KENWOOD 經銷商聯繫。 • 駕車時使用無線電車裝台可能違反交通法規。請查看並遵守當地的交通法規。 • 請不要使用非 KENWOOD 指定的選配零件。 ◆ 本無線電車裝台只能於 12 V 負極接地系統中使用！在將無線電車裝台安裝到車輛上之前，請先 檢查車輛上的電池極性和電壓。 ◆ 只能使用 KENWOOD 選配的直流電源線。 ◆ 不要剪下和/或拆下直流電流線上的保險絲座。 為了保護乘客安全，請使用選配的安裝支架和螺絲組牢固地安裝無線電車裝台，使無線電車裝台在 發生車輛碰撞時不會滑脫。...
- Page 33 目錄 開箱和裝置檢查 ..................1 配備附件 ..................... 1 準備工作 ....................2 所需工具 ..................... 2 連接電源線 ....................2 安裝無線電車裝台 ..................3 熟悉本機 ....................4 前面板 ......................4 顯示幕 ......................5 可程式化預設功能 .................6 基本操作 ....................7 開啟/關閉電源 ..................... 7 調整音量 ..................... 7 選擇區間和頻道/群 ID.................. 7 發射 ......................7 接收...
- Page 34 進階操作 .....................16 DTMF (雙音多頻) 呼叫 ................16 電話呼叫 ....................17 緊急呼叫 ....................17 加密 ......................18 信號 ......................18 時鐘 ......................19 LCD 亮度 ....................19 喇叭提示 ....................19 車外擴音 (PA) ................... 19 後台操作 .....................20 發射逾時計時器 (TOT) ................20 信號強度指示器 ..................20 壓縮擴展器...
-
Page 35: 開箱和裝置檢查
開箱和裝置檢查 注：下列開箱說明針對 KENWOOD 經銷商、經授權的 KENWOOD 服務機構或者工廠。 請小心從包裝箱中取出無線電車裝台。我們建議您在丟棄包裝材料之前，請按照如 下清單清點附件。如果發現任何物品在運輸中丟失或損壞，請立即向送貨人提交索 賠書。 配備附件 直流電源線 ........................1 • 保險絲 (15 A) ......................2 • 安裝支架 ........................1 • 螺絲組 • 5 x 16 mm 自攻螺絲 ....................4 • 六角螺絲及墊片 ....................4 • 彈簧墊圈 ........................ 4 •... -
Page 36: 準備工作
準備工作 如果在進行發射時，未對車輛中的各種電子設備採取適當的射頻能量保護，則可能導致這些設備損 壞。電子燃油加注器、防滑制動器和導航控制系統是一般可能損壞的設備。如果您的車輛配有這些 設備，請諮詢車輛經銷商並請他們確定是否需要在發射時對這些設備進行保護。 注：下列準備工作的說明針對 KENWOOD 經銷商、經授權的 KENWOOD 服務機構或者工廠。 所需工具 注：在安裝無線電車裝台之前，請一定要檢查安裝螺絲探出安裝面之下的長度。鑽孔時，小心不要 損壞車輛接線或部件。 安裝無線電車裝台時需要如下工具： • 6 mm 或更大尺寸的電鑽 • 用於安裝選配支架的自攻螺絲所用的 4.2 mm 鑽頭 • 圓形切割器 連接電源線 ◆ 本無線電車裝台只能於 12 V 負極接地系統中使用！在將無線電車裝台安裝到車輛上之前，請先 檢查車輛上的電池極性和電壓。 ◆ 只能使用 KENWOOD 選配的直流電源線。 ◆ 不要剪下和/或拆下直流電流線上的保險絲座。 1 檢查是否有現存孔洞可使電源線穿過，它一般位於防火牆中。若無孔洞，請使 用圓形切割器鑽進防火牆，然後安裝橡膠孔環。... -
Page 37: 安裝無線電車裝台
安裝無線電車裝台 為了保護乘客安全，請使用選配的安裝支架和螺絲組牢固地安裝無線電車裝台，使無線電車裝台在 發生車輛碰撞時不會滑脫。 1 以安裝支架為樣板，標記儀表盤中孔洞的位置。鑽孔，然後使用自攻螺絲將安 裝支架安裝好。 • 請務必將無線電車裝台安裝於方便使用者操作的地方，且無線電車裝台後部應留有足 夠的空間用於電纜連接。 2 將天線和電源線連接至無線電車裝台。 3 將無線電車裝台滑入安裝支架，並用六角螺絲將其固定。 4 在方便使用者操作的地方安裝選配的麥克風架。 • 選配的麥克風和麥克風電纜應安裝於不會影響車輛安全操作的地方。 更換直流電源線上的保險絲時，請務必更換為相同額定值的保險絲。切勿更換為額定值更大的保險 絲。 平面墊片 選配的麥克風 六角螺絲 彈簧墊圈 自攻螺絲 天線接頭 電源輸入接頭 安裝支架 直流電源線 外部揚聲器插孔 點火感測電纜 12 V 車用電池 黑色 (–) 電纜 保險絲 紅色 (+) 電纜... -
Page 38: 熟悉本機
熟悉本機 前面板 選配的麥克風 (電源) 開關 按下並按住可開啟和關閉無線電車裝台電源。 鍵 按下該鍵開啟可程式化預設功能 {第 6 頁}。預設為「音量高」。 鍵 按下該鍵開啟可程式化預設功能 {第 6 頁}。預設為「音量低」。 鍵 按下該鍵開啟可程式化預設功能 {第 6 頁}。預設為「頻道/群 ID 增」。 鍵 按下該鍵開啟可程式化預設功能 {第 6 頁}。預設為「頻道/群 ID 減」。 f 麥克風插孔 將麥克風插頭插入此插孔。 g LED 指示燈 發射時發紅光，接收呼叫時發綠光。 鍵 按下該鍵開啟可程式化預設功能 {第 6 頁}。 鍵... -
Page 39: 顯示幕
鍵 按下該鍵開啟可程式化預設功能 {第 6 頁}。預設為「區間增」。 鍵 按下該鍵開啟可程式化預設功能 {第 6 頁}。 n 揚聲器 內部揚聲器 o PTT (按下通話) 開關 按下並按住後對著麥克風講話來呼叫對方電臺。 顯示幕 指示燈 說明 啟動監聽或靜噪取消。 收到的呼叫與可選信號相符時閃爍。 目前區間 (左側圖示) 或頻道/群 ID (右側圖示) 被加至掃描清單。 掃描進行中。暫停掃描時閃爍。 記憶體中存有訊息。接收到新訊息時閃爍。 目前頻道為優先頻道。 啟動使用者可選音調 (OST)。 所選群體設定為電話 ID 時出現。執行自動電話搜尋時閃爍。 啟動離網通信。 啟動站台鎖定。 信號強度指示器 {第 20 頁}。 啟動加密。... -
Page 40: 可程式化預設功能
可程式化預設功能 以下為可用的可程式化預設功能之清單。有關在無線電車裝台上設定的這些功能的 詳細情況，請與當地的經銷商聯繫。 • 維護 • 2-音 • 自動回覆訊息 • 選單 • 自動電話 • 監聽 • 自動撥號 • 暫態監聽 • 自動撥號設定 • OST (使用者可選音調) • 重播 • AUX A • 優先頻道選擇 • AUX B • 廣播 • 車外擴音 • 呼叫 1 ~ 6 •... -
Page 41: 基本操作
基本操作 開啟/關閉電源 按下並按住 開關約 1 秒，可開啟無線電車裝台電源。再次按下並按住 開關則 關閉無線電車裝台電源。 ■ 無線電車裝台密碼 若無線電車裝台有密碼保護，當開啟電源時，「本機密碼」便會出現在顯示幕 上。如需解鎖無線電車裝台，請輸入密碼： 1 使用 選擇字元。 • 如果在使用麥克風鍵盤，可直接輸入密碼。 2 按下 輸入選擇的字元。 • 使用鍵盤時無須本步驟。 3 重複步驟 1 和 2 輸入完整的密碼。 • 按下 或 # 可刪除字元。按下並按住 或 # 可刪除所有字元。 4 按下 或 確認輸入。 •... - Page 42 ■ 進行群呼 (數位) 如果某鍵已設定為 [群呼] 或 [群呼 + 狀態]，則可從清單中選擇群 ID，以此呼叫 此群。如需選擇群 ID： 1 按下設定為 [群呼] 或 [群呼 + 狀態] 的鍵。 2 按下 / ，從清單中選擇群 ID/名稱。 3 按下並按住 PTT 開關進行呼叫。 • 如同一般發射那樣，對著麥克風講話。 ■ 進行個呼 (數位) 如果某鍵已設定為 [個呼] 或 [個呼 + 狀態]，則可呼叫某個人。 1 按下設定為...
-
Page 43: 選單模式
選單模式 此無線電車裝台中的許多功能是透過選單 (而不是實際的控制鈕) 來選擇或設定的。 在您熟悉選單系統後，將會因為其提供各種功能的便利性而喜歡上它。 選單存取 1 按下設定為 [選單] 的鍵。 2 按下 選擇選單項目。 • 如果在使用麥克風鍵盤，可直接輸入選單編號。 3 按下 設定所選的選單項目。 4 按下 選擇所需的設定。 • 對於 1 級以上的設定，請重複步驟 3 和 4。 5 按下 進行所選的設定並退出選單模式。 • 隨時按下 可返回前一顯示。 • 隨時按下 可退出選單模式。 選單設定 無線電車裝台的某些鍵可能已設定為選單中所列的功能。按下按鍵便可直接存取這 些功能。其他功能仍可透過無線電車裝台選單進行存取。下表列出可用的選單項 目。... - Page 44 選單 說明 群呼+SDM 群呼 + SDM 模式 歸屬頻道選擇 歸屬頻道/群 ID 選擇 喇叭提示 開啟/關閉喇叭提示 個呼 個呼模式 個呼+狀態 個呼 + 狀態模式 個呼+SDM 個呼 + SDM 模式 LCD 亮度 LCD 亮度等級 單獨工作者 開啟/關閉單獨工作者模式 維護 維護顯示模式 監聽 開啟/關閉監聽 開啟/關閉 OST OST 清單 OST 模式 重播...
-
Page 45: 字元輸入
選單 說明 發射音頻增益控制 發射音頻增益控制模式 發射雜訊抑制器 發射雜訊抑制器模式 密碼 無線電車裝台密碼模式 語音備忘 語音備忘模式 區間刪除/新增 區間刪除/新增 字元輸入 有兩種輸入字元的方法可供選擇： 1) 按下 鍵 按下 / ，在 A ~ Z、0 ~ 9 和空格之間循環 (預設設定)。 也可將字元分派至可選鍵，以後透過按下該鍵重新叫用分派的字元：A ~ Z、 a ~ z、0 ~ 9 或空格和字元。 2) 使用麥克風鍵盤 按下麥克風鍵可輸入字元，如下表所示： DTMF 鍵 字元循環... -
Page 46: 頻道暫時鎖定
掃描 掃描可監視無線電車裝台頻道上的信號。掃描時，無線電車裝台自動檢查所有頻道 的信號，直到發現信號後方停止。 如需開始掃描，請按下設定為 [掃描] 的鍵。 圖示出現在顯示幕上。 • • 在頻道上偵測到信號時，掃描將暫停於此頻道。無線電車裝台將停留在佔用頻道，直至信 號消失，隨後繼續掃描。 如需停止掃描，請再次按下 [掃描] 鍵。 注： 如需使用掃描功能，掃描序列中至少須有 2 個頻道。 頻道暫時鎖定 掃描時，透過選擇特定頻道並按下設定為 [掃描刪除/新增] 的鍵，可以暫時將此頻 道從掃描序列中刪除。 • 此頻道將不再予以掃描。不過，當結束並重新開始掃描時，頻道將予重設，刪除的頻道亦 再次加入掃描序列。 優先掃描 注：如需使用優先掃描功能，須設定優先頻道。 在使用單個優先頻道的情況下，當接收到此頻道的呼叫時，即便一般頻道在接收呼 叫中，無線電車裝台亦將自動切換至此優先頻道。 在使用兩個優先頻道的情況下，優先頻道 1 較優先頻道 2 具有優先權。因此，如果 在優先頻道 2 已有呼叫的情況下在優先頻道 1 上接收到呼叫，無線電車裝台便會切 換至優先頻道... -
Page 47: 掃描刪除/新增
掃描刪除/新增 在掃描清單中可以增加或移除區間和/或頻道/群 ID。 1 選擇所需的區間和頻道/群 ID。 2 按下設定為 [區間刪除/新增] (增加/刪除區間) 或 [掃描刪除/新增] (增加/刪除頻 道/群 ID) 的鍵。 • 也可按下並按住設定為 [掃描刪除/新增] 的鍵以增加/刪除區間。 優先頻道選擇 如果優先頻道已由當地的經銷商設定為「使用者可選」，則可重新設定優先頻道。 1 選擇所需的區間和頻道/群 ID。 2 按下設定為 [優先頻道選擇] 的鍵。 3 按下 / ，選擇「一般」、「優先監聽 ID 1」( )、「優先監聽 ID 2」( 或「優先監聽 ID 1&2」( )。... -
Page 48: Fleetsync：字母數字雙路調度功能
FleetSync：字母數字雙路調度功能 FleetSync 為字母數字雙路調度功能並為 JVC KENWOOD Corporation 所擁有的通 訊協定。 注：此功能僅對類比操作可用。 選呼 (選擇呼叫) 選呼為對某個電臺或一組電臺的語音呼叫。 ■ 發射 1 選擇所需的區間和頻道。 2 按下設定為 選呼] 或 選呼 + 狀態] 的鍵，進入選呼模式。 3 按下 選擇所要呼叫的電臺。 • 如果在使用麥克風鍵盤並啟用手動撥號，可直接輸入電臺 ID。 4 按下 PTT 開關，然後開始通話。 ■ 接收 提示音將響起，無線電車裝台進入選呼模式。接收到選呼時，將出現呼叫電臺 的 ID。透過按下 PTT 開關並對著麥克風講話，便可響應呼叫。... -
Page 49: 短訊息/長訊息
3 按下 選擇所要呼叫的電臺。 • 如果啟用手動撥號，可以使用麥克風鍵盤或使用 直接輸入電臺 ID。使用 時，請循環顯示數字並進行選擇，然後按下 設定此數字並將游標右移。重 複此操作，直至輸入整個 ID。 4 按下 進入狀態模式。 5 按下 選擇所要發射的狀態。 • 如果啟用手動撥號，可以使用麥克風鍵盤或使用 直接輸入狀態 ID (參見上述 步驟 3)。 6 按下 PTT 開關或 ，對呼叫進行初始化。 • 成功發射狀態後，「<<完成>>」出現在顯示幕上。 ■ 接收 接收到狀態呼叫後， 圖示將閃爍且呼叫 ID 或文字訊息將出現。按下任意鍵， 返回正常操作。 ■ 檢視堆疊記憶體中的訊息 1 按下設定為... -
Page 50: 進階操作
進階操作 DTMF (雙音多頻) 呼叫 ■ 進行 DTMF 呼叫 注：DTMF 呼叫僅對類比操作有效。 手動撥號 1 按下並按住 PTT 開關。 2 使用麥克風鍵盤輸入所需的數字。 • 如果放開 PTT 開關，即便未發送完整號碼，發射模式也將停止。 • 如果當地的經銷商已啟用鍵盤自動 PTT 功能，則無須按下 PTT 開關便可進行發 射；只需按下麥克風鍵便可進行呼叫。 存儲和發送 1 按下設定為 [自動撥號] 的鍵。 2 使用麥克風鍵盤輸入最多 30 個數字。 • 或者，可以使用 輸入數字 {第 11 頁}。 3 按下... -
Page 51: 電話呼叫
電話呼叫 ■ 進行電話呼叫 手動撥號 (類比) 1 選擇所需的區間和電話群 ID。 2 按下 PTT 開關開始呼叫。 3 使用麥克風鍵盤輸入所需的數字。 從清單中選擇號碼 1 選擇所需的區間和電話群 ID。 2 按下設定為 [自動撥號] 的鍵。 • 最後呼叫的用戶出現在顯示幕上。 3 按下 選擇所需的清單號碼。 4 按下 PTT 開關開始呼叫。 ■ 接收電話呼叫 接收到呼叫時，請按下並按住 PTT 開關開始講話，然後放開該開關進行接收。 • 每次僅一個人可以講話。 緊急呼叫 如果您的無線電車裝台上設定緊急呼叫功能，可進行緊急呼叫。 1 按下並按住設定為... - Page 52 加密 按下設定為 [加密] 的鍵或以存取選單的方式 {第 9 頁}，可將無線電車裝台切換至安 全 (加密) 發射模式。 • 在開啟加密功能的情況下按下麥克風 PTT 開關時，將對發射信號進行加密。 信號 ■ 類比靜噪 (QT)/ 數位靜噪 (DQT) 當地的經銷商可能已在無線電車裝台頻道上設定 QT 或 DQT 信號。QT/ DQT 代 碼是靜噪音頻編碼，可使您過濾並且不收聽使用同一頻道的其他電臺的呼叫。 使用者可選音調 (OST) 如果某鍵已被設定為 OST，則可在每個頻道重新進行 QT/DQT 設定。 1 選擇所需的頻道。 2 按下並按住設定為 OST 的鍵達 1 秒鐘。 3 按下...
-
Page 53: Lcd 亮度
時鐘 如果當地的經銷商開啟，則可透過按下設定為 [時鐘] 的鍵隨時檢視時鐘。 注：取出無線電車裝台電池組的時間過長將清除時鐘時間。 如需設定時間： 1 按下設定為 [時鐘調整] 的鍵。 • 出現目前時間設定。 2 按下 增大或減小年份設定。 3 按下 設定年並循環至月份設定。 4 重複步驟 2 和 3，設定月、日、小時和分鐘。 5 按下 退出時鐘調整模式。 • 隨時按下 可退出時鐘調整模式。 LCD 亮度 LCD 背光可以關閉，或者設定為較低或較高的亮度。如需循環顯示亮度設定，請按 下設定為 [LCD 亮度] 的鍵。 • 每按一次 [LCD 亮度] 將按照從高至低至關閉的次序循環，然後返回高亮度。 喇叭提示... -
Page 54: 後台操作
後台操作 當地的經銷商可開啟無線電車裝台的一些功能，您無需進行額外的操作便可使用。 發射逾時計時器 (TOT) 逾時計時器用於防止逾時使用頻道。若您在預設的時間內連續發射，無線電車裝台 將停止發射並響起示警音。請放開麥克風 PTT 開關。 信號強度指示器 信號強度指示器顯示所接收呼叫的信號強度。 強 充足 弱 極弱 無信號可用時，便不顯示任何圖示。 在範圍之外時， 閃爍 (僅限於 NXDN 中繼)。 壓縮擴展器 如果當地的經銷商為頻道啟用壓縮擴展器，此功能將從發射信號中去除多餘的噪 音，以此提供更清晰的信號。 使用中頻道鎖定 (BCL) 在常規頻道上，若當地的經銷商設定 BCL，則無法在頻道使用時由其進行發射。請 選擇其他頻道或等待此頻道空閒。 如果已設定 BCL 覆寫，可於目前信號之上發射： 1 按下並按住 PTT 開關。 • 如果頻道在使用中，便會響起警告聲。 2 迅速放開 PTT 開關，然後再次按下。 3 如同一般呼叫那樣，對著麥克風講話。... -
Page 55: Vgs-1 選配的語音導航和存儲裝置
VGS-1 選配的語音導航和存儲裝置 語音錄製 語音錄製功能可使您錄製通話並建立語音備忘。 ■ 自動錄音 開啟後，自動錄音功能可連續記錄所有發射和接收的信號。錄音存儲區域僅保 留最後 30 秒的記錄內容。 ■ 語音備忘 如需錄製語音備忘供以後重播： 1 按下設定為 [語音備忘] 的鍵，或按下並按住設定為 [重播] 的鍵，或者存取選 單 {第 9 頁}。 • 錄音的持續時間將在顯示幕上出現，同時開始倒數計時。 2 對著麥克風講話，從而錄製語音備忘。 3 按下 結束錄製並將其存儲於記憶體之中。 • 如果記憶體已滿，便停止錄製並將語音備忘存儲於記憶體之中。 ■ 自動回覆訊息 您可以將無線電車裝台設定為在使用 FleetSync/NXDN 時自動響應個呼。 1 按下設定為 [自動回覆訊息] 的鍵，進入自動回覆訊息模式。 2 當接收到個呼時，無線電車裝台將在... -
Page 56: 語音導航
■ 重播 如需重播通話錄音、備忘或訊息： 1 按下設定為 [重播] 的鍵，或者存取選單 {第 9 頁}。 • 如果無線電車裝台上的最後一個動作是自動錄製通話，「儲存?」便會出現在顯示 幕上。否則，將出現錄製頻道及錄製時間。 2 按下 選擇所要播放的頻道。 • 「AR」表示自動錄製通話，「RM」表示自動回覆訊息，而「VM」表示語音備 忘。 3 無線電車裝台將會播報時間和頻道，然後重播錄音。 • 播放完整個錄音時，便會顯示「語音訊息結束」。也可隨時按下 結束此錄音。 • 如需刪除所選的錄音，請按下 。如需清除所有錄音資料，請按下並按住 。 語音導航 切換區間和/或頻道時，語音將會播報新的區間和頻道。此外，當變更功能設定時， 也會播報新的設定。 注： 語音播報因經銷商設定而異。...
