MTD 11A-02M2329 Operator's Manual
  1. Manuals
  2. Brands
  3. MTD Manuals
  4. Engine
  5. 11A-02M2329
  6. Operator's manual

MTD 11A-02M2329 Operator's Manual

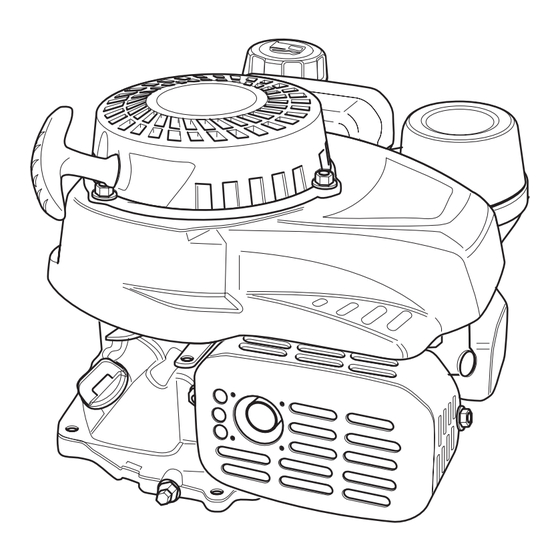

132 cc ohv vertical shaft engine push mower
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Safe Operation Practices • Set-Up • Operation • Maintenance • Troubleshooting • Warranty
O
'
M
peratOr
s
anual
132 cc OHV Vertical Shaft Engine
Push Mower Model 11A-02M2329
WARNING
READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL
BEFORE ATTEMPTING TO OPERATE THIS MACHINE.
FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.
MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019
Form No. 769-13272
(January 9, 2018)

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 11A-02M2329 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MTD 11A-02M2329

Summary of Contents for MTD 11A-02M2329

  • Page 1 READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL BEFORE ATTEMPTING TO OPERATE THIS MACHINE. FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY. MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019 Form No. 769-13272 (January 9, 2018)

  • Page 2: Table Of Contents

    Choose from the options below: ◊ Visit us on the web: www.mtdproducts.com ◊ Call a Customer Support Representative at: (800) 800-7310 or (330) 220-4683 Write to: MTD LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019 ◊...

  • Page 3: Safe Operation Practices

    Important Safe Operation Practices WARNING! This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before attempting to operate the equipment. Failure to comply with these instructions may result in personal injury.
  • Page 4 Maintenance & Storage Do not overfill fuel tank. Fill tank to full as indicated by the fuel level indicator installed inside of the fuel tank or Keep the engine in safe working order marked on the tank. Do not over-fill to allow space for fuel expansion.

  • Page 5: Safety Symbols

    Safety Symbols This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before attempting to assemble and operate. Symbol Description READ THE OPERATOR’S MANUAL(S) Read, understand, and follow all instructions in the manual(s) before attempting to assemble and operate.

  • Page 6: Set-Up

    Set-Up Gas & Oil Checking Oil Level IMPORTANT: Be sure to check the oil while on a level surface with NOTE: The engine is shipped without gasoline or oil in the the engine stopped. engine. Running the engine with insufficient oil can cause serious engine damage and void the engine warranty.
  • Page 7 Fuel Requirements Adding Fuel WARNING! CAUTION: An adult should fuel this engine. Operating the engine with E15 or E85 NEVER allow children to refuel the engine. Gasoline fuel, an oil/gasoline mixture, dirty gasoline, or (fuel) vapors are highly flammable and can explode. gasoline over 30 days old without fuel stabilizing Fuel vapors can spread and be ignited by a spark or additive may result in damage to your engine’s...

  • Page 8: Controls & Features

    Controls and Features Fuel Cap Starter Handle Primer† Air Cleaner Spark Plug Oil Fill Cap Oil Drain † If Equipped Muffler Figure 4-1 Primer Fuel Cap (If Equipped) The primer is located on the left side of the Remove the fuel cap to add fuel. engine, next to the air cleaner.

  • Page 9: Operation

    Operation Pre-Operation Check The engine is shipped without gasoline or oil in the engine. See the Set-Up Section of this manual for instructions on adding oil and gasoline. Determine The Starting System Before starting the engine, you must determine the type of starting system that is on your engine.

  • Page 10: Maintenance & Adjustments

    Maintenance & Adjustments WARNING: Periodic inspection and adjustment of the engine is essential if Shut off the engine before performing high level performance is to be maintained. Regular maintenance any maintenance. To prevent accidental start-up, will also ensure a long service life. The required service intervals disconnect the spark plug boot.
  • Page 11 Oil Service Air Filter Service • Check oil level regularly. WARNING: Never use gasoline or low flash point solvents for cleaning the air filter element. A fire or • Be sure correct oil level is maintained. Check every five explosion could result. hours or daily before starting engine.
  • Page 12 Paper Filter WARNING: If the engine has been running, the muffler will be very hot. Be careful not to touch the Remove the air filter cover by turning counter-clockwise muffler. then lifting. See Figure 6-3. NOTE: Paper filters cannot be cleaned and must be Visually inspect the spark plug.
  • Page 13 Fuel Filter Service Storage The fuel filter cannot be cleaned and must be replaced once a CAUTION: Failure to use a fuel stabilizing additive year or every 100 operating hours; more often if run with old or completely run the engine until it’s out of fuel gasoline.

  • Page 14: Troubleshooting

    Troubleshooting Problem Cause Remedy Engine Fails to start 1. Blade control disengaged (lawn mower only). 1. Engage blade control. 2. Spark plug boot disconnected. 2. Connect wire to spark boot. 3. Fuel tank empty or stale fuel. 3. Fill tank with clean, fresh gasoline. 4.

  • Page 15: Replacement Parts

    Replacement Parts Component Part Number and Description 951-10292 Spark Plug 951-15137 Air Cleaner (Foam) 951-15757 Air Cleaner (Paper) 751-15255 Fuel Cap Assembly 951-12296 Fuel Filter (800) 800-7310 or (330) 220-4683 Phone to order replacement parts or a complete Parts Manual (have your full model number and serial number ready).
  • Page 16 Notes...
  • Page 17 State’s stringent anti-smog standards (in other states, outdoor equipment must be designed, built, and equipped to meet the U.S. EPA small off-road spark ignition engine regulations). MTD Consumer Group Inc must warrant the ECS on your outdoor equipment for the period of time listed below, provided there has been no abuse, neglect, or improper maintenance of the outdoor equipment.
  • Page 18 Add-on or modified parts that are not exempted by the Air Resources Board may not be used. The use of any non-exempted add- on or modified parts by the ultimate purchaser will be grounds for disallowing a warranty claim. MTD Consumer Group Inc will not be liable to warrant failures of warranted parts caused by the use of a non-exempted add-on or modified part.

  • Page 19: Spanish

    Podadora de Empuje Modelo 11A-02M2329 ADVERTENCIA LEA Y RESPETE TODAS LAS NORMAS DE SEGURIDAD E INSTRUCCIONES INCLUIDAS EN ESTE MANUAL ANTES DE PONER EN FUNCIONAMIENTO ESTA MÁQUINA. SI NO RESPETA ESTAS INSTRUCCIONES PUEDE PROVOCAR LESIONES PERSONALES. MTD LLC. APARTADO POSTAL 361131 CLEVELAND, OHIO 44136-0019...
  • Page 20 Elija entre las opciones que se presentan a continuación: ◊ Visite nuestro sitio web en www.mtdproducts.com ◊ Llame a un representante de Asistencia al Cliente al (800) 800-7310 ó (330) 220-4683 ◊ Escríbanos a MTD LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019...

  • Page 21: Medidas Importantes De Seguridad

    Medidas importantes de seguridad ¡ADVERTENCIA! La presencia de este símbolo indica que se trata de instrucciones de seguridad importantes que debe respetar para evitar poner en riesgo su seguridad personal y/o material y la de los demás. Lea y siga todas las instrucciones de este manual antes de poner en funcionamiento este equipo.
  • Page 22 Mantenimiento y Almacenamiento No llene demasiado el tanque de combustible. Llene el tanque completo indicado por el indicador de nivel Mantenga el motor en condiciones seguras de de combustible instalado en el interior del depósito de funcionamiento. combustible o marcado en el depósito. No más de relleno Deje que motor se enfríe por lo menos cinco minutos antes para dejar espacio para la expansión del combustible.
  • Page 23 Símbolos De Seguridad Esta página representa y describe la seguridad los símbolos que pueden parecer en este producto. Lea, comprenda, y siga todas instrucciones en la máquina antes procurar para reunir y operar. Símbolo Descripción LEA EL MANUAL(S) DEL OPERADOR Lea, comprenda, y siga todas instrucciones en el manual (manuales) antes procurar para reunir y operar.

  • Page 24: Configuración

    Configuración Gasolina y aceite Viscosidad monogrado Viscosidad multigrado NOTA: El motor se despacha sin gasolina ni aceite en su interior. NOTA: No utilice aceites sin detergente ni aceite para motor de Hacer funcionar el motor sin suficiente aceite puede causarle dos tiempos.
  • Page 25 Requisitos sobre el combustible Carga de combustible ADVERTENCIA! Un adulto debe de combustible de PRECAUCIÓN: El funcionamiento del motor con este motor. NUNCA permita que los niños para el combustible E15 o E85, una mezcla de aceite con abastecerse de combustible del motor tis. La la gasolina, la gasolina sucia, o la gasolina de más de gasolina (combustible) vapores son altamente 30 días de edad que no ha sido aditivo estabilizador...

  • Page 26: Controles Y Características

    Controles y Características Tapa de la gasolina Manija del arrancador Cebador† Depurador de aire Tapa del Bujía de encendido aceite Tubo de † De Ser Equipado drenaje Silenciador Figura 4-1 Cebador Tapa de la gasolina (De Ser equipado) El cebador es localizada en el lado izquierdo Saque la tapa de la gasolina para agregar combustible.

  • Page 27: Funcionamiento

    Funcionamiento Control previo al funcionamiento El motor se despacha sin gasolina ni aceite en su interior. Consulte la Sección Configuración incluida en este manual para ver las instrucciones para la carga de aceite y gasolina. Determinar el Sistema de Arranque Antes de arrancar el motor, debe determinar el tipo de sistema de arranque que está...

  • Page 28: Mantenimiento Y Ajustes

    Mantenimiento y Adjustes La inspección y los ajustes periódicos del motor son esenciales ADVERTENCIA: Apague el motor antes de realizar si se desea mantener un alto nivel de desempeño. El el mantenimiento. Para evitar una puesta en marcha mantenimiento regular también garantizará una prolongada accidental, desconecte la funda de la bujía.
  • Page 29 Mantenimiento del aceite NOTA: Elimine el aceite del motor usado de la manera que sea compatible con el medio ambiente. Sugerimos que lo • Inspeccione el nivel de aceite regularmente. coloque en un recipiente sellado y lo lleve a la estación de servicio local para su recuperación.
  • Page 30 Filtro de Papel ADVERTENCIA: Si el motor ha estado Quite el filtro de aire, apretando la frente y el dorso para funcionando, el silenciador estará muy caliente. liberar la lengüeta en la parte delantera de la cubierta del Tenga cuidado de no tocar el silenciador. mismo.
  • Page 31 Almacenamiento Quite la c-abrazadera de la línea de combustible y quite la línea de combustible de la salida de tanque. Ver la Figura 6-6. PRECAUCIÓN: El no usar un aditivo estabilizador de combustible o en su totalidad haga funcionar el motor hasta que esté...

  • Page 32: Solución De Problemas

    Solución de Problemas Problema Causa Solución El motor no arranca 1. El control de lámina se retiró. (Cortadora de 1. Contratar el control de lámina. césped sólo) 2. Alambre de bujía desconectado. 2. Unir el alambre a la bujía. 3. Depósito de combustible combustible vacío 3.
  • Page 33 Notas...
  • Page 34 Usted es responsable de presentar su equipos de exteriores al centro de distribución o servicio técnico de MTD Consumer Group Inc. tan pronto como aparezca el problema. Las reparaciones cubiertas por la garantía se deben llevar a cabo en un lapso razonable que no exceda de 30 días.
  • Page 35 La reparación o el reemplazo de cualquier pieza garantizada que de otro modo pudiese estar cubierta por la garantía podrá ser excluida de tal cobertura de garantía si MTD Consumer Group Inc demuestra que el equipos de exteriores es objeto de uso incorrecto, negligencia o mantenimiento inadecuado, y que tal uso incorrecto, negligencia o mantenimiento inadecuado fue causa directa de la necesidad de reparación...
  • Page 36 MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019...
