Summary of Contents for Vox POWER BURST

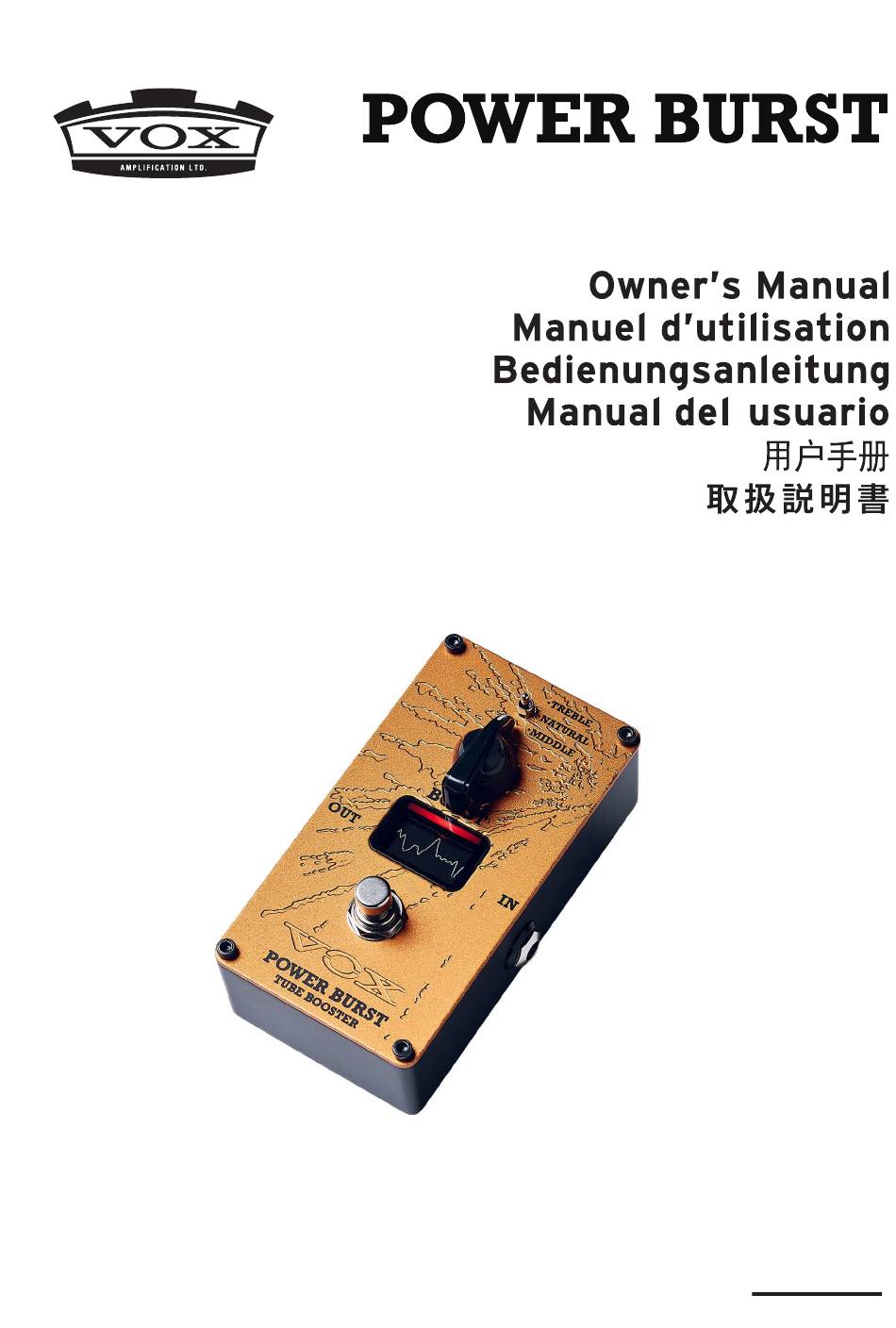

  • Page 1 EFFECT PEDAL EFGSCJ 1...
  • Page 2: Main Features

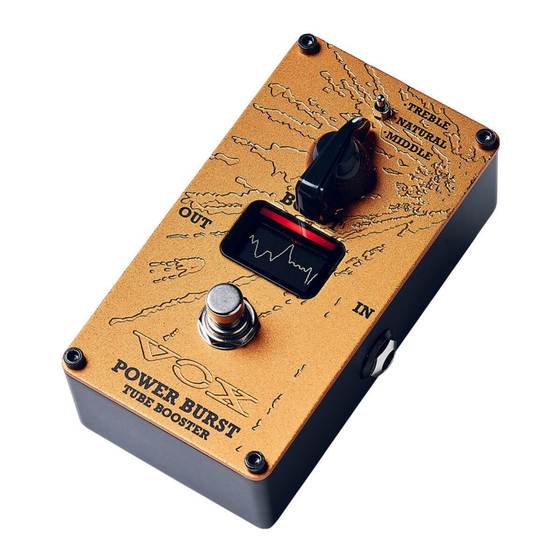

    POWER BURST - Introduction Introduction Thank you for purchasing the POWER BURST effect pedal by VOX. To help you get the most out of your purchase, please read this manual carefully. About Nutube Nutube is a new vacuum tube developed by KORG INC. and Noritake Itron Corporation, which utilizes technology from vacuum fluorescent displays.
  • Page 3: Part Names And Functions

    POWER BURST - Part names and functions Part names and functions IN (INPUT) jack: Connect the guitar cable here. This jack also functions as the power switch. When you’re not using this unit, unplug the cable from the input jack.
  • Page 4: Installing The Battery

    LINK jack: This jack lets you use a commercially available 3.5 mm mini-phone cable to connect to another VOX effect pedal that also has a LINK jack. When multiple pedals are connected, turning one effect pedal on bypasses the other pedals (link function). Use this function as a simple switcher between other effect pedals in this series.
  • Page 5: Specifications

    POWER BURST - Setup Setup Turn off any equipment that’s connected to this device. Set the BOOST knob to the minimum level. Connect the cable from your guitar or other instrument to the INPUT jack. Connect the cable from the OUTPUT jack to your effect pedal, guitar amp or other equipment.
  • Page 6: Avant-Propos

    POWER BURST - Avant-propos Avant-propos Merci d’avoir choisi la pédale d’effet POWER BURST de VOX. Afin de pouvoir exploiter au mieux toutes les possibilités offertes par ce produit, veuillez lire attentivement ce manuel. À propos de Nutube Nutube désigne une nouvelle lampe développée par KORG INC. et Noritake Itron Corporation, mettant à...
  • Page 7: Noms Des Éléments Et Fonctions

    POWER BURST - Noms des éléments et fonctions Noms des éléments et fonctions Prise IN (ENTRÉE) : Branchez le câble de guitare à cette prise. Cette prise fait aussi office de commutateur d’alimentation. Quand vous n’utilisez pas cette pédale, débranchez le câble de la prise d’entrée.
  • Page 8: Mise En Place De La Pile

    - Mise en place de la pile Prise LINK : Permet de relier cette pédale à une autre pédale d’effet VOX également dotée d’une prise LINK avec un câble à fiche minijack de 3,5 mm disponible dans le commerce. Lorsque vous connectez plusieurs pédales, l’activation d’une pédale contourne les autres unités (fonction Link).
  • Page 9: Fiche Technique

    POWER BURST - Configuration Configuration Mettez tout équipement branché à la pédale hors tension. Réglez la commande BOOST sur le niveau minimum. Branchez le câble de la guitare ou d’un autre instrument à la prise INPUT. Raccordez le câble de la prise OUTPUT à votre pédale d’effet, ampli de guitare ou autre équipement.
  • Page 10: Die Wichtigsten Funktionen

    POWER BURST - Einleitung Einleitung Vielen Dank, dass Sie sich für das POWER BURST Effektpedal von VOX entschieden haben. Bitte lesen Sie sich zur fehlerfreien Bedienung des Geräts diese Anleitung sorgfältig durch. Infos über Nutube Nutube ist eine neue, von KORG INC. und Noritake Itron Corporation entwickelte Elektronenröhre mit Vakuum-Fluoreszenz-Display-Technologie.
  • Page 11: Bedienelemente Und Funktionen

    POWER BURST - Bedienelemente und Funktionen Bedienelemente und Funktionen IN (INPUT)-Buchse: Schließen Sie hier das Gitarrenkabel an. Diese Buchse dient auch als Ein-/ Ausschalter. Ziehen Sie deshalb stets das Kabel aus der Input-Buchse, wenn Sie das Gerät nicht verwenden. OUT (OUTPUT)-Buchse: Verbinden Sie diese Buchse mit einem Gitarrenamp, Effektgerät oder ähnlichen Geräten.
  • Page 12: Einsetzen Der Batterie

    - Einsetzen der Batterie LINK-Buchse: Hier können Sie über ein handelsübliches 3,5 mm Miniklinkenkabel ein weiteres VOX-Pedal mit LINK-Buchse anschließen. Haben Sie mehrere Pedale miteinander verbunden, werden beim Einschalten eines Effektgeräts die anderen auf Bypass geschaltet (Link-Funktion)- Diese Funktion können sie zum einfachen Umschalten zwischen anderen Effektpedalen dieser Serie verwenden.
  • Page 13: Technische Daten

    POWER BURST - Setup Setup Schalten Sie alles an das Gerät angeschlossene Equipment ein. Stellen Sie den BOOST-Regler auf den geringsten Pegel. Verbinden Sie mit dem Kabel Ihre Gitarre oder sonstiges Instrument mit der INPUT-Buchse. Schließen Sie Effektpedale, Verstärker oder sonstigen Geräte mithilfe eines Kabels an die OUTPUT-Buchse an.
  • Page 14: Características Principales

    POWER BURST - Introducción Introducción Gracias por comprar el afinador para enchufar el pedal de efectos POWER BURST de VOX. Para ayu- darle a sacar el máximo partido de su compra, lea detenidamente este manual. Acerca de Nutube Nutube es una nueva válvula desarrollada por KORG INC y Noritake Itron Corporation, y utiliza la tec- nología de las pantallas fluorescentes de vacío.
  • Page 15: Nombres Y Funciones De Las Partes

    POWER BURST - Nombres y funciones de las partes Nombres y funciones de las partes Jack IN (ENTRADA): conecte aquí el cable de la guitarra. Este jack también funciona como inte- rruptor de encendido. Cuando no utilice esta unidad, desconecte el cable de este jack de entrada.
  • Page 16: Instalación De La Pila

    Jack LINK: este jack permite utilizar un cable con conectores minijack de 3,5 mm (de venta en establecimientos comerciales) para conectar a otro pedal de efectos VOX que también tenga un jack LINK. Si se conectan varios pedales, al activar un pedal de efectos, los otros pedales se desactivarán (función “link”, que en inglés significa “enlace”).
  • Page 17: Especificaciones

    POWER BURST - Configuración Configuración Apague cualquier equipo que esté conectado a este dispositivo. Ajuste el mando BOOST al nivel mínimo. Conecte el cable de la guitarra u otro instrumento al jack de entrada IN. Conecte un cable desde el jack de salida OUT a otro pedal de efectos, amplificador de guitarra u otro equipo.
  • Page 18 POWER BURST - 简介 简介 感谢您购买 VOX 的 POWER BURST 效果踏板。为了帮助您充分利用购买的此产品,请仔细阅读本手册。 关于 Nutube Nutube 是 KORG INC.和 Noritake Itron Corporation 利用真空荧光显示屏技术开发的新型真空管。 与传统的真空管一样,Nutube 由阳极、栅极和灯丝构成,可当作完整的三极管使用。此外,它还能产 生与传统真空管相同的响应和丰富的谐波特性。 如果该设备受到强烈撞击, 可能会产生高频噪音。 这是由于 Nutube 的结构导致的, 而不是故 障。 主要功能 当您用 BOOST (增益)旋钮增加音量时,该设备用作助推器,可以增加真空管特有的饱和度和压缩感。 这款效果踏板配备了新型 Nutube 真空管,为您的声音增添了丰富多彩的音色。这是通过广泛的研究工 作和无数个小时的反复试验开发出来的,它补充了我们长年来在开发放大器和效果器方面的模拟工程专 业知识。所有这些都最大程度地发挥了真空管声音的独特响应性和丰富泛音,这正是许多吉他手所钟爱...
  • Page 19 POWER BURST - 部分名称和功能 部分名称和功能 IN (INPUT) (输入) 插孔 : 在此处连接吉他线缆。 此插孔还起到电源开关的作用。 当您不使用该设备 时, 请将线缆从输入插孔拔出。 OUT (OUTPUT) (输出) 插孔 : 将此插孔连接到吉他放大器、 效果踏板或其他设备上。 效果器开关 : 按下效果开关可在效果音 (指示灯亮起) 和旁路音 (指示灯熄灭) 之间切换。 显示屏 : 该设备配备了示波器功能, 可以显示信号通过 Nutube 电路时的波形特征。 当设备处于 SELECT DISPLAY (选择显示) 模式时, 您也可以选择其他显示模式或选择 DISPLAY OFF (显示关闭)...
  • Page 20 POWER BURST - 安装电池 LINK (连接) 插孔 : 使用此插孔, 您可以使用市售的 3.5 毫米迷你插孔连接线连接到另一个也有 LINK (连接) 插孔的 VOX 效果踏板。 当多个踏板连接时, 打开一个效果踏板会绕过其他踏板 (连接功 能) 。 使用此功能作为本系列中其他效果踏板之间的简单切换器。 您最多可以连接 5 个设备。 请勿超过此连接数量。 如果您想连接多个设备, 请使用市售的分路 器线缆 (您也可以使用立体声耳机分路器线缆) 。 但是, 您不能使用将立体声分为 L 和 R 的分 路器线缆。 请勿使用内置电阻器的线缆进行连接。 这样可能会导致故障。...
  • Page 21 POWER BURST - 设置 设置 关闭所有连接到此设备的设备。 将 BOOST (增益) 旋钮旋到最小。 将吉他或其他乐器的线缆连接到 INPUT (输入) 插孔。 将 OUTPUT (输出) 插孔的线缆连接到效果踏板、 吉他放大器或其他设备。 打开外部连接的设备。 按下效果器开关, 然后使用 BOOST (增益) 旋钮和模式开关来调整音调。 使用选配交流适配器时 如果要从交流适配器供电,请将单独出售的交流电适配器(9 V, ,600 mA 或更大)连接到 DC 9 V 插孔。 使用其他交流适配器可能会导致故障。 规格 输入阻抗:1 MΩ(因使用条件而异) 连接插孔:IN (输入)插孔 (6.3 毫米单声道耳机插孔) 、OUT (输出)插孔 (6.3 毫米单声道耳机插...
  • Page 22 POWER BURST - はじめに はじめに このたびはVOXエフェクト・ペダルPOWER BURSTをお買い上げいただきまして、まことにありがとう ございます。本製品を末永くご愛用いただくためにも、取扱説明書をよくお読みになって、正しい方 法でご使用ください。 Nutubeとは? Nutubeは、株式会社コルグとノリタケ伊勢電子株式会社が、蛍光表示管の技術を応用して開発した 新しい真空管です。 Nutubeは従来の真空管と同じく、アノード・グリッド・フィラメントの構造を持ち、完全な3極真空 管として動作します。また従来の真空管と同様、真空管特有の豊かな倍音やレスポンスを生み出しま す。 本製品に強い衝撃を加えたとき、 高音域のノイズが出力される場合があります。 これはNutube の構造によるもので、 故障ではありません。 おもな特長 本機はBOOSTノブを上げていくと真空管特有のサチュレーションとコンプレッション感が得られる ブースターです。 新真空管Nutubeを搭載し、多くのギタリストを魅了する真空管特有のレスポンスや豊かな倍音と いった魅力を最大限に引き出すため、長年のアンプ/エフェクト開発によって培われたアナログエン ジニアリングのノウハウに加え、様々な研究と数えきれないほどの試行錯誤を重ねた結果生み出され たこのペダルはあなたのサウンドをより豊かに彩ります。...
  • Page 23 POWER BURST - 各部の名称と機能 各部の名称と機能 IN (INPUT) 端子 : ギターのケーブルを接続します。 この端子は電源スイッチを兼ねています。 本機を 使用しないときはインプット端子からケーブルを抜いてください。 OUT ( OUTPUT) 端子 : ギター ・ アンプ、 エフェクト ・ ペダル等を接続します。 エフェクトスイッチ : エフェクトスイッチを押して、 エフェクト音 (インジケーターが点灯) とバイ パス音 (インジケーターが消灯) を切り替えます。 ディスプレイ : オシロスコープ機能を搭載し、 Nutube回路を通った特性が波形で表示されます。 また、 SELECT DISPLAY モードで別の種類のディスプレイモードやDISPLAY OFFモードを選択できま す。...
  • Page 24 POWER BURST - 電池を入れる LINK端子 : 市販の3.5 mmミニ ・ フォーン ・ ケーブルを使用し、 LINK端子を装備したVOXエフェクト ・ ペダルと接続するための端子です。 複数台接続した場合、 1つのエフェクト ・ ペダルをオンにすると 他はバイパスになります (リンク機能) 。 この機能を使うと、 本シリーズ間において簡易的なスイッ チャーとして機能します。 最大接続数は5台です。 それ以上は接続しないでください。 複数台接続するときは市販の分岐 ケーブルを使用してください (ステレオ ・ ヘッドホン分岐タイプも使用可) 。 ただし、 分岐ケーブ ルに、 ステレオをL、 Rに分けるものは使用できません。 接続には抵抗入りのケーブルを使用しないでください。 誤作動する場合があります。 DC 9V端子 : 別売のコルグKA181 ACアダプターを接続します。 本機は消費電流が大きいので、 ACア...
  • Page 25 POWER BURST - セットアップ セットアップ 接続する機器の電源をオフにしてください。 BOOSTノブを最小レベルに設定します。 INPUT端子に、 ギター等に接続したケーブルを接続します。 OUTPUT端子に、 エフェクト ・ ペダルやギター ・ アンプ等に接続したケーブルを接続します。 外部接続機器の電源をオンにします。 エフェクトスイッチを押し、 BOOSTノブやモード ・ スイッチで音色を調節します。 ACアダプターを使用するとき ACアダプターで電源を供給するときは、別売のコルグKA181 ACアダプターをDC 9V端子に接続してく ださい。 他のACアダプターを使用すると、 故障の原因となる可能性があります。 おもな仕様 入カインピーダンス:1 MΩ(使用状況により変化します) 接続端子:IN端子(6.3 mmモノラル・フォーン・ジャック) 、OUT端子(6.3 mmモノラル・フォー ン・ジャック) 、DC 9V端子、LINK端子(3.5 mm TSミニ・フォーン・ジャック) 電源:9V形アルカリ乾電池(6LF22/6LR61) 、またはACアダプター KA181(別売) 電池寿命:約4時間(9V形アルカリ乾電池、連続使用時。使用状況により変化します) 消費電流:約70 mA(DC 9V) 外形寸法(W × D × H) :  72 × 120 × 55mm(突起物含む) 質量:290 g(電池含む)...
  • Page 26 Vox Amplification Ltd. www.voxamps.com 1 Harrison Close, Knowlhill, Milton Keynes, MK5 8PA. UK © 2024 VOX AMPLIFICATION LTD. Published 07/2024 Printed in Vietnam...
