Summary of Contents for Sim Factory TRIPLE MONITOR ARMS

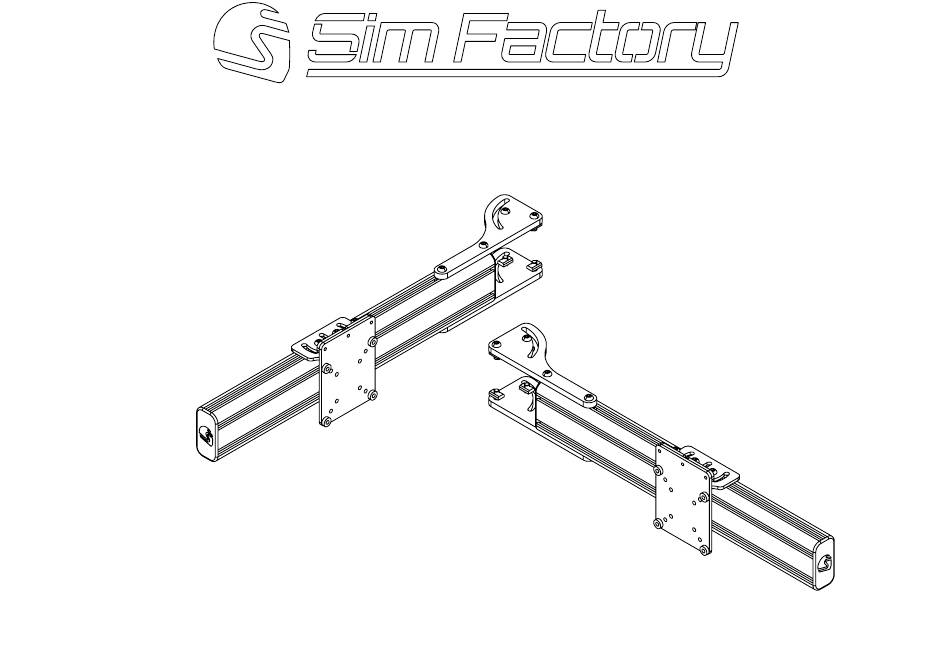

- Page 1 MANUALE DI ISTRUZIONI - INSTRUCTION MANUAL TRIPLE MONITOR ARMS...
-
Page 2: Before You Start
Ciò richiede degli strumenti semplici e un po' del vostro tempo. A seconda del prodotto scelto l’assemblaggio può richiedere da qualche minuto a molte ore, ma adorerete ogni minuto speso per dar forma al vostro prodotto Sim Factory. BEFORE YOU START: ENG- Thank you for purchasing this Sim Factory product! On the following pages, you will find detailed instructions on assembly. - Page 3 Inserimento cursori: ITA- In questo diagramma potete vedere come inserire un cursore direttamente nella cava. Potete anche usare una delle chiavi esagonali più piccole per aiutarti a muove il cursore in posizione. Inserting Slot-Nuts: ENG- In this diagram, you can see how to insert a Slot-Nut directly into the slot from the side. You can also use one of your smaller Hex wrenches to help wiggle the Slot-Nut in place.
- Page 4 Foro passaggio chiave: ITA- In questo diagramma potete vedere come eseguire il fissaggio correttamente. Hex wrenches passage hole: ENG- In this diagram, you can see how to fixing correctly. ITA- Vite a testa ribassata ENG- Low head screw COD.CVITB0000023 COD.CROYY0000013...
- Page 5 Foro passaggio chiave: ITA- In questo diagramma potete vedere un altro modo per eseguire il fissaggio. Hex wrenches passage hole: ENG- In this diagram, you can see another way to do the fixing.
- Page 6 Inserimento tappi e giunti: ITA- In questo diagramma potete vedere come inserire un tappo o un giunto. Potete anche usare il martello in gomma per incastrare il tappo o il giunto. Colpite la parte piatta del giunto, non occorre molta forza. Inserting caps and joints: ENG- In this diagram, you can see how to insert a cup or joint.
- Page 7 ISO 7380 M8 13X20X6 ISO 7380 ISO 7380 TI.15.45.090.N TUA00300200425 M6X10 COD.DDDCU0000037 M8X20 M8X25 4 PZ 8 PZ 6 PZ 22 PZ 6 PZ 16 PZ SA.01.U3M.01 SA.01.U3M.01 SA.01.U3M.01 SA.01.U3M.01 SA.02.U3M.01 SA.02.U3M.01 ITA- COSA C'È NELLA SCATOLA ENG- WHAT'S IN THE BOX...
- Page 8 DIM: 55 X 55 X H 20 WEIGHT: 5,6 KG COD: KI.U3M.01.N UN.PI.10.05.N.ST UN.PI.05.06.N.TF UN.PI.05.07.N.TP PR.090.N.L600.ST SA.01.U3M.01 : ISO 7380 M6X10 COD.DDDCU0000037 22PZ ISO 7380 M8X20 ISO 7380 M8X25 16PZ SA.02.U3M.01 : TI.15.45.090.N TUA00300200425...
- Page 9 DESTRO / RIGHT SINISTRO / LEFT PR.090.N.L600.ST PR.090.N.L600.ST COD.DDDCU0000037 UN.PI.05.07.N.TP UN.PI.05.07.N.TP UN.PI.10.05.N.ST UN.PI.10.05.N.ST ISO 7380 M8X20 COD.DDDCU0000037 ISO 7380 M8X20 ISO 7380 M8X25 TI.15.45.090.N UN.PI.10.05.N.ST ISO 7380 M8X25 COD.DDDCU0000037 TI.15.45.090.N COD.DDDCU0000037 UN.PI.10.05.N.ST PR.090.N.L600.ST TI.15.45.090.N 100 mm ISO 7380 M8X20 TI.15.45.090.N COD.DDDCU0000037 ISO 7380 M8X25...
- Page 10 ITA- In questo diagramma potete vedere TRIPLE MONITOR ARMS installato su COCKPIT-MOUNTED MONITOR. TRIPLE MONITOR ARMS è compatibile anche con SINGLE MONITOR STAND. ENG-In this diagram you can see TRIPLE MONITOR ARMS installed on COCKPIT-MOUNTED MONITOR. TRIPLE MONITOR ARMS is also compatible with SINGLE MONITOR STAND.
- Page 11 ITA- In questo diagramma potete vedere come installare i monitors correttamente. ENG- In this diagram you can see how to install the monitors correctly. MONITOR VESA 100X100 TUA00300200425 TUA00300200425...
- Page 12 ISO 7380 M6X10 UN.PI.05.06.N.TF ITA- Viti installazione monitor non incluse. ENG- Monitor installation screws not included. ISO 7380 M6X10 5 mm UN.PI.05.06.N.TF ISO 7380 M6X10...
- Page 13 ITA- In questo diagramma potete vedere TRIPLE MONITOR ARMS installato su COCKPIT-MOUNTED MONITOR. TRIPLE MONITOR ARMS è compatibile anche con SINGLE MONITOR STAND. ENG-In this diagram you can see TRIPLE MONITOR ARMS installed on COCKPIT-MOUNTED MONITOR. TRIPLE MONITOR ARMS is also compatible with SINGLE MONITOR STAND.
- Page 16 ISO 7380 M6X10 ISO 7380 M6X10...
- Page 17 ITA- In questo diagramma potete vedere TRIPLE MONITOR ARMS installato su COCKPIT-MOUNTED MONITOR. TRIPLE MONITOR ARMS è compatibile anche con SINGLE MONITOR STAND. ENG-In this diagram you can see TRIPLE MONITOR ARMS installed on COCKPIT-MOUNTED MONITOR. TRIPLE MONITOR ARMS is also compatible with SINGLE MONITOR STAND.
- Page 18 ITA- In questo diagramma potete vedere TRIPLE MONITOR ARMS installato su SINGLE MONITOR STAND. ENG-In this diagram you can see TRIPLE MONITOR ARMS installed on SINGLE MONITOR STAND.
