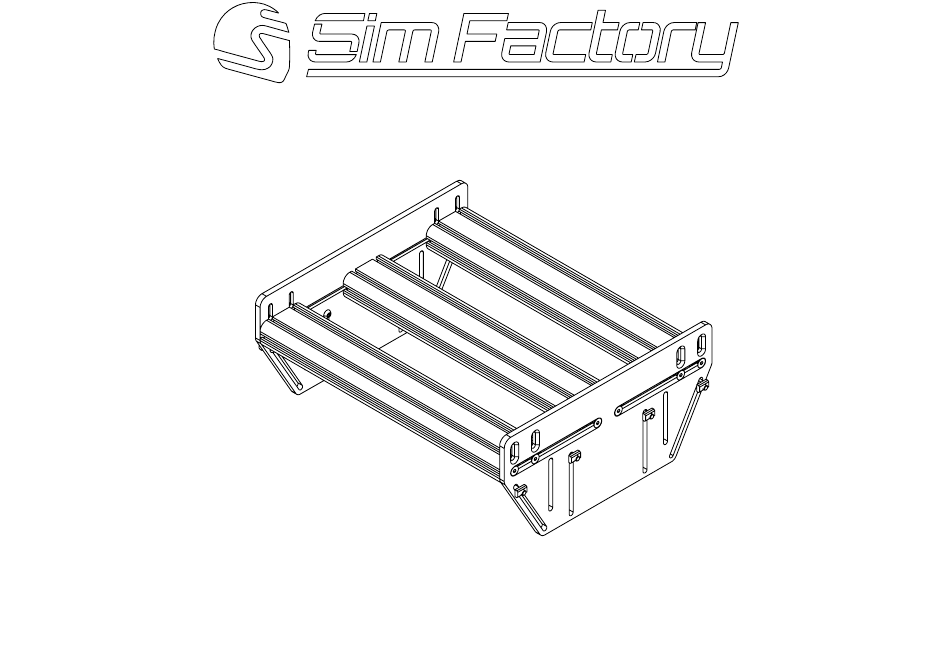

- Page 1 MANUALE DI ISTRUZIONI - INSTRUCTION MANUAL PEDAL BASE COMPETIZIONE...
- Page 2 Ciò richiede degli strumenti semplici e un po' del vostro tempo. A seconda del prodotto scelto l’assemblaggio può richiedere da qualche minuto a molte ore, ma adorerete ogni minuto speso per dar forma al vostro prodotto Sim Factory. BEFORE YOU START: ENG- Thank you for purchasing this Sim Factory product! On the following pages, you will find detailed instructions on assembly.
- Page 3 Inserimento cursori: ITA- In questo diagramma potete vedere come inserire un cursore direttamente nella cava. Potete anche usare una delle chiavi esagonali più piccole per aiutarti a muove il cursore in posizione. Inserting Slot-Nuts: ENG- In this diagram, you can see how to insert a Slot-Nut directly into the slot from the side. You can also use one of your smaller Hex wrenches to help wiggle the Slot-Nut in place.
- Page 4 Foro passaggio chiave: ITA- In questo diagramma potete vedere come eseguire il fissaggio correttamente. Hex wrenches passage hole: ENG- In this diagram, you can see how to fixing correctly. ITA- Vite a testa ribassata ENG- Low head screw COD.CVITB0000023 COD.CROYY0000013...
- Page 5 Foro passaggio chiave: ITA- In questo diagramma potete vedere un altro modo per eseguire il fissaggio. Hex wrenches passage hole: ENG- In this diagram, you can see another way to do the fixing.
- Page 6 Inserimento tappi e giunti: ITA- In questo diagramma potete vedere come inserire un tappo o un giunto. Potete anche usare il martello in gomma per incastrare il tappo o il giunto. Colpite la parte piatta del giunto, non occorre molta forza. Inserting caps and joints: ENG- In this diagram, you can see how to insert a cup or joint.
- Page 7 ISO 7380 UNI 5933 M8 13X20X6 M8X25 M8X25 COD.DDDCU0000037 8 PZ 12 PZ 8 PZ SA.01.COP.04 SA.01.COP.04 SA.01.COP.04 ITA- COSA C'È NELLA SCATOLA ENG- WHAT'S IN THE BOX...
- Page 8 DIM: 55 X 55 X H 20 WEIGHT: 9 KG COD: KI.COP.04.NO PR.090.N.L519.FI CO.PI.10.05.N.SV SA.01.COP.04 ISO 7380 M8X25 UNI 5933 M8X25 12PZ COD.DDDCU0000037...
- Page 9 CO.PI.10.05.N.SV PR.090.N.L519.FI UNI 5933 M8X25 UNI 5933 M8X25 COD.DDDCU0000037 ISO 7380 M8X25 COD.DDDCU0000037 UNI 5933 M8X25 ISO 7380 M8X25...
- Page 10 ITA- Con PEDAL BASE COMPETIZIONE potete utilizzare 2 profili per installare i pedali, il terzo profilo può essere regolato in altezza. ENG- With PEDAL BASE COMPETIZIONE you can use 2 profiles to install the pedals, the third profile can be adjusted in height.
- Page 11 ITA- PEDAL BASE COMPETIZIONE può essere installata invertita per abbassare il piano di fissaggio dei pedali. ENG- PEDAL BASE COMPETIZIONE can be installed inverted to lower the pedal fixing floor.
- Page 12 ITA- PEDAL BASE COMPETIZIONE può essere regolata con inclinazione positiva o negativa. ENG- PEDAL BASE COMPETIZIONE can be adjusted with positive or negative inclination. ITA- Per regolare l'inclinazione è raccomandato il kit MOUNTING BRACKETS WHEELS o il kit MOUNTING BRACKETS STABILIZING FEET.
- Page 13 ITA- In questo diagramma potete vedere un esempio di installazione pedali sui profili in alluminio. ENG- In this diagram you can see an example of installing pedals on aluminum profiles.
- Page 14 ITA- In questo diagramma potete vedere un esempio di installazione pedali sui profili in alluminio. ENG- In this diagram you can see an example of installing pedals on aluminum profiles.
