Summary of Contents for Sim Factory HORIZONTAL WHEEL MOUNT

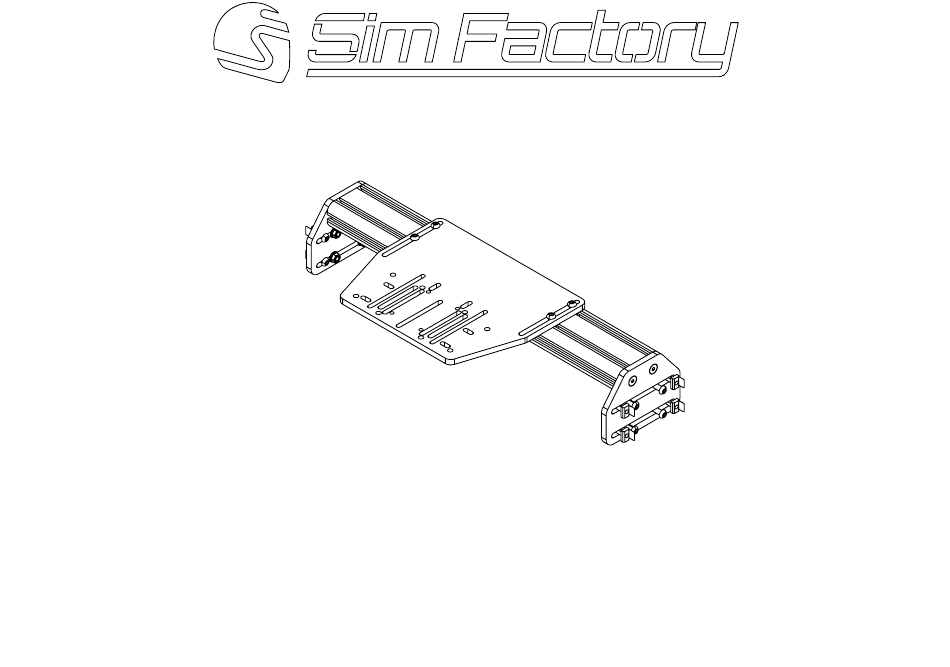

- Page 1 MANUALE DI ISTRUZIONI - INSTRUCTION MANUAL HORIZONTAL WHEEL MOUNT...
- Page 2 Ciò richiede degli strumenti semplici e un po' del vostro tempo. A seconda del prodotto scelto l’assemblaggio può richiedere da qualche minuto a molte ore, ma adorerete ogni minuto speso per dar forma al vostro prodotto Sim Factory. BEFORE YOU START: ENG- Thank you for purchasing this Sim Factory product! On the following pages, you will find detailed instructions on assembly.
- Page 3 Inserimento cursori: ITA- In questo diagramma potete vedere come inserire un cursore direttamente nella cava. Potete anche usare una delle chiavi esagonali più piccole per aiutarti a muove il cursore in posizione. Inserting Slot-Nuts: ENG- In this diagram, you can see how to insert a Slot-Nut directly into the slot from the side. You can also use one of your smaller Hex wrenches to help wiggle the Slot-Nut in place.
- Page 4 Foro passaggio chiave: ITA- In questo diagramma potete vedere come eseguire il fissaggio correttamente. Hex wrenches passage hole: ENG- In this diagram, you can see how to fixing correctly. ITA- Vite a testa ribassata ENG- Low head screw COD.CVITB0000023 COD.CROYY0000013...
- Page 5 Foro passaggio chiave: ITA- In questo diagramma potete vedere un altro modo per eseguire il fissaggio. Hex wrenches passage hole: ENG- In this diagram, you can see another way to do the fixing.
- Page 6 Inserimento tappi e giunti: ITA- In questo diagramma potete vedere come inserire un tappo o un giunto. Potete anche usare il martello in gomma per incastrare il tappo o il giunto. Colpite la parte piatta del giunto, non occorre molta forza. Inserting caps and joints: ENG- In this diagram, you can see how to insert a cup or joint.
- Page 7 M8 13X20X6 M8 13X20X6 ISO 7380 ISO 7380 DIN 6923 UNI 5933 COD.DDDCU0000038 COD.DDDCU0000037 M8X30 M8X25 M8X25 8 PZ 4 PZ 8 PZ 12 PZ 8 PZ 4 PZ SA.01.SVO.01 SA.01.SVO.01 SA.01.SVO.01 SA.01.SVO.01 SA.01.SVO.01 SA.01.SVO.01 ITA- COSA C'È NELLA SCATOLA ENG- WHAT'S IN THE BOX...
- Page 8 DIM: 55 X 55 X H 20 WEIGHT: 5,5 KG COD: KI.SVO.UN.001 UN.PI.10.02.N.ST UN.PI.10.01.N.SV PR.090.N.L629.FI SA.01.SVO.01 COD.DDDCU0000038 COD.DDDCU0000037 ISO 7380 M8X30 ISO 7380 M8X25 12PZ DIN 6923 M8 UNI 5933 M8X25...
- Page 9 UN.PI.10.01.N.SV PR.090.N.L629.FI UN.PI.10.01.N.SV ISO 7380 M8X25 UNI 5933 M8X25 COD.DDDCU0000038 ISO 7380 M8X25 UNI 5933 M8X25 COD.DDDCU0000038...
- Page 10 ISO 7380 M8X25 UN.PI.10.02.N.ST ISO 7380 M8X25 COD.DDDCU0000037 ISO 7380 M8X25 COD.DDDCU0000037...
- Page 12 ITA- In questo diagramma potete vedere come installare una base volante. Viti di installazione non incluse. ENG- In this diagram you can see how to install a wheel base. Installation screws not included.
