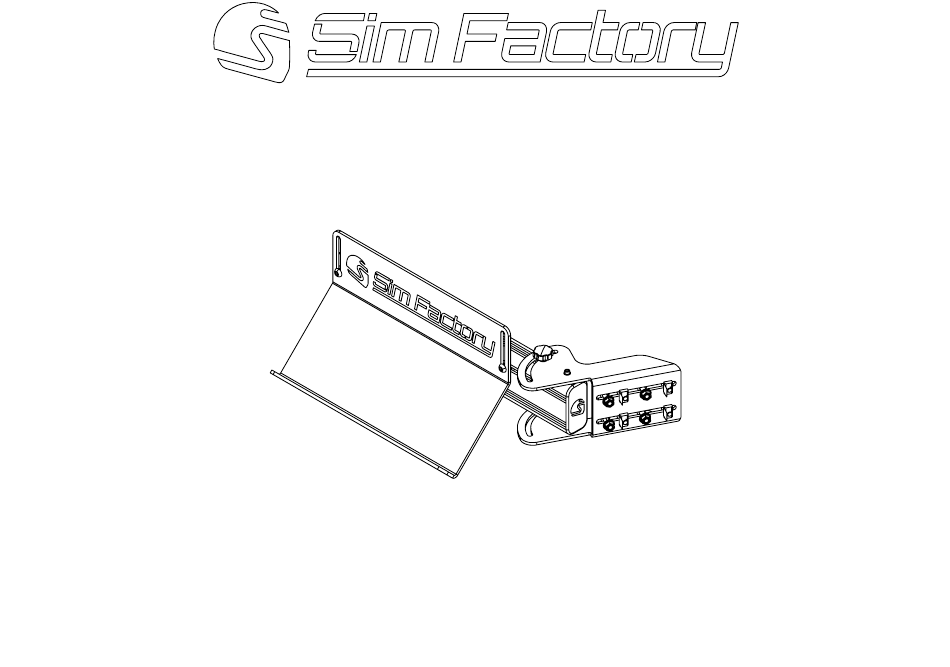

- Page 1 MANUALE DI ISTRUZIONI - INSTRUCTION MANUAL KEYBOARD MOUNT...
-
Page 2: Before You Start
Ciò richiede degli strumenti semplici e un po' del vostro tempo. A seconda del prodotto scelto l’assemblaggio può richiedere da qualche minuto a molte ore, ma adorerete ogni minuto speso per dar forma al vostro prodotto Sim Factory. BEFORE YOU START: ENG- Thank you for purchasing this Sim Factory product! On the following pages, you will find detailed instructions on assembly. - Page 3 Inserimento cursori: ITA- In questo diagramma potete vedere come inserire un cursore direttamente nella cava. Potete anche usare una delle chiavi esagonali più piccole per aiutarti a muove il cursore in posizione. Inserting Slot-Nuts: ENG- In this diagram, you can see how to insert a Slot-Nut directly into the slot from the side. You can also use one of your smaller Hex wrenches to help wiggle the Slot-Nut in place.
- Page 4 Foro passaggio chiave: ITA- In questo diagramma potete vedere come eseguire il fissaggio correttamente. Hex wrenches passage hole: ENG- In this diagram, you can see how to fixing correctly. ITA- Vite a testa ribassata ENG- Low head screw COD.CVITB0000023 COD.CROYY0000013...
- Page 5 Foro passaggio chiave: ITA- In questo diagramma potete vedere un altro modo per eseguire il fissaggio. Hex wrenches passage hole: ENG- In this diagram, you can see another way to do the fixing.
- Page 6 Inserimento tappi e giunti: ITA- In questo diagramma potete vedere come inserire un tappo o un giunto. Potete anche usare il martello in gomma per incastrare il tappo o il giunto. Colpite la parte piatta del giunto, non occorre molta forza. Inserting caps and joints: ENG- In this diagram, you can see how to insert a cup or joint.
- Page 7 DIN 914 M8 13X20X6 M8 13X20X6 ISO 7380 ISO 7380 DIN 6923 M8X40 COD.DDDCU0000038 COD.DDDCU0000037 M8X20 M8X25 2 PZ 6 PZ 4 PZ 6 PZ 4 PZ 4 PZ SA.01.UTA.01 SA.01.UTA.01 SA.01.UTA.01 SA.01.UTA.01 SA.01.UTA.01 SA.01.UTA.01 TI.15.45.090.N TUA00300200460 MRT00900101190 TI00100201188N 2 PZ 2 PZ M8X20 2 PZ...
- Page 8 DIM: 55 X 55 X H 25 WEIGHT: 4 KG COD: KI.UTA.01.N UN.PI.05.02.N.TP UN.PI.05.03.N.TP PR.090.N.L500.F SA.01.UTA.01 COD.DDDCU0000038 COD.DDDCU0000037 ISO 7380 M8X20 ISO 7380 M8X25 DIN 914 M8X40 DIN 6923 M8 SA.02.UTA.01 : TUA00300200460 TI.15.45.090.N TI00100201188N SA.03.UTA.01 : MRT00900101190...
- Page 9 DIN 914 M8X40 MRT00900101190 UN.PI.05.03.N.TP COD.DDDCU0000037 TI00100201188N TUA00300200460 COD.DDDCU0000038 COD.DDDCU0000038 TUA00300200460 TI00100201188N COD.DDDCU0000037 MRT00900101190 DIN 914 M8X40 DIN 914 M8X40 MRT00900101190 COD.DDDCU0000038 TI00100201188N TUA00300200460 COD.DDDCU0000037...
- Page 10 DIN 914 M8X40 MRT00900101190 TUA00300200460 TI00100201188N COD.DDDCU0000037 COD.DDDCU0000038 COD.DDDCU0000038 COD.DDDCU0000037 TI00100201188N TUA00300200460 MRT00900101190 DIN 914 M8X40 PR.090.N.L500.FO...
- Page 11 ITA- Inserire PR.090.N.L500.FO dal lato con la foratura. ENG- Insert PR.090.N.L500.FO from the side with the drilling. PR.090.N.L500.FO...
- Page 13 ITA- KEYBOARD MOUNT può essere installato dal lato destro o sinistro. ENG- KEYBOARD MOUNT can be installed on the right or left side. ISO 7380 M8X20 COD.DDDCU0000037 UN.PI.05.02.N.TP ISO 7380 M8X20 TI.15.45.090.N TI.15.45.090.N COD.DDDCU0000037 ISO 7380 M8X20...
- Page 14 ITA- KEYBOARD MOUNT può essere installato dal lato destro o sinistro. COD.DDDCU0000038 ISO 7380 M8X20 ENG- KEYBOARD MOUNT can be installed on the right or left side.
