MANUALE DI ISTRUZIONI - INSTRUCTION MANUAL
OVERHEAD MONITOR STAND

Advertisement

loading
Need help?

Need help?

Do you have a question about the KI.U4M.01.N and is the answer not in the manual?

Questions and answers

Related Manuals for Sim Factory KI.U4M.01.N

Summary of Contents for Sim Factory KI.U4M.01.N

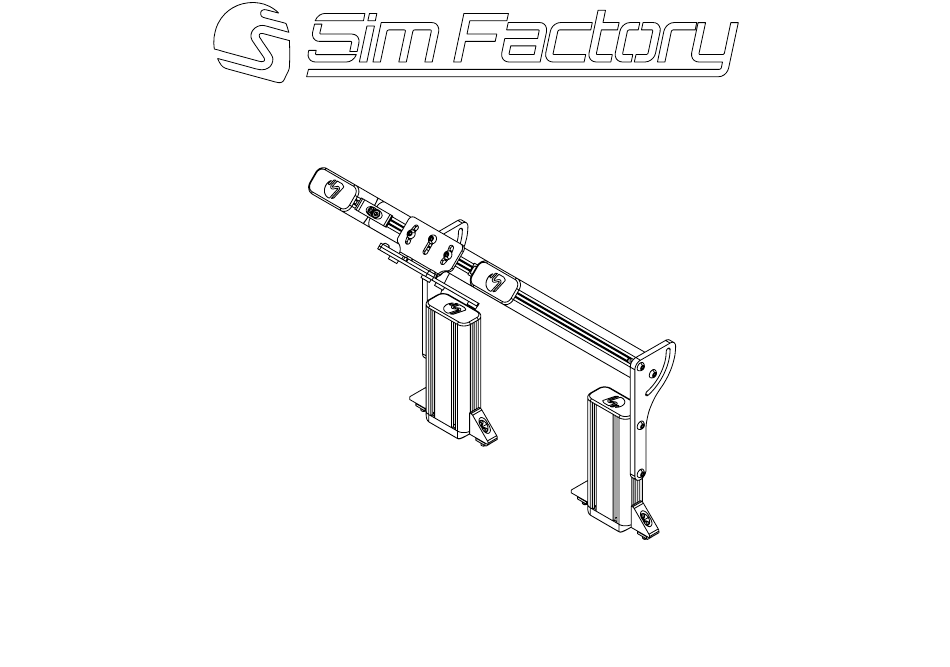

  • Page 1 MANUALE DI ISTRUZIONI - INSTRUCTION MANUAL OVERHEAD MONITOR STAND...

  • Page 2: Before You Start

    Ciò richiede degli strumenti semplici e un po' del vostro tempo. A seconda del prodotto scelto l’assemblaggio può richiedere da qualche minuto a molte ore, ma adorerete ogni minuto speso per dar forma al vostro prodotto Sim Factory. BEFORE YOU START: ENG- Thank you for purchasing this Sim Factory product! On the following pages, you will find detailed instructions on assembly.
  • Page 3 Inserimento cursori: ITA- In questo diagramma potete vedere come inserire un cursore direttamente nella cava. Potete anche usare una delle chiavi esagonali più piccole per aiutarti a muove il cursore in posizione. Inserting Slot-Nuts: ENG- In this diagram, you can see how to insert a Slot-Nut directly into the slot from the side. You can also use one of your smaller Hex wrenches to help wiggle the Slot-Nut in place.
  • Page 4 Foro passaggio chiave: ITA- In questo diagramma potete vedere come eseguire il fissaggio correttamente. Hex wrenches passage hole: ENG- In this diagram, you can see how to fixing correctly. ITA- Vite a testa ribassata ENG- Low head screw COD.CVITB0000023 COD.CROYY0000013...
  • Page 5 Foro passaggio chiave: ITA- In questo diagramma potete vedere un altro modo per eseguire il fissaggio. Hex wrenches passage hole: ENG- In this diagram, you can see another way to do the fixing.
  • Page 6 Inserimento tappi e giunti: ITA- In questo diagramma potete vedere come inserire un tappo o un giunto. Potete anche usare il martello in gomma per incastrare il tappo o il giunto. Colpite la parte piatta del giunto, non occorre molta forza. Inserting caps and joints: ENG- In this diagram, you can see how to insert a cup or joint.
  • Page 7 UNI 5931 DSQAL0000243 ISO 7380 M8 13X20X6 ISO 7380 ISO 7380 M8X20 8 PZ M6X10 COD.DDDCU0000037 M8X20 M8X25 16 PZ 3 PZ 27 PZ 3 PZ 8 PZ SA.01.U4M.01 SA.02.U4M.01 SA.01.U4M.01 SA.01.U4M.01 SA.01.U4M.01 SA.01.U4M.01 TI.15.45.090.N TUA00300200425 GV.14.45.090.N 6 PZ 4 PZ 4 PZ SA.03.U4M.01 SA.03.U4M.01...
  • Page 8 DIM: 55 X 55 X H 20 WEIGHT: 6,2 KG COD: KI.U4M.01.N UN.PI.10.05.N.ST UN.PI.05.06.N.TF UN.PI.05.07.N.TP PR.090.N.L200.ST PR.090.N.L250.ST PR.090.N.L450.ST SA.01.U4M.01 : ISO 7380 M6X10 COD.DDDCU0000037 27PZ ISO 7380 M8X20 ISO 7380 M8X25 UNI5931 M8X20 16PZ SA.02.U4M.01 : DSQAL0000243 SA.03.U4M.01 : TI.15.45.090.N TUA00300200425 GV.14.45.090.N...
  • Page 9 UN.PI.10.05.N.ST COD.DDDCU0000037 PR.090.N.L200.ST PR.090.N.L200.ST UN.PI.10.05.N.ST DSQAL0000243 DSQAL0000243 COD.DDDCU0000037 DSQAL0000243 ISO 7380 M8X25 UNI 5931 M8X20 GV.14.45.090.N COD.DDDCU0000037 DSQAL0000243 COD.DDDCU0000037 GV.14.45.090.N UNI 5931 M8X20 COD.DDDCU0000037 GV.14.45.090.N DSQAL0000243 ISO 7380 M8X25 COD.DDDCU0000037 UNI 5931 M8X20...
  • Page 10 ITA- In questo diagramma potete vedere OVERHEAD MONITOR STAND installato su COCKPIT-MOUNTED MONITOR. OVERHEAD MONITOR STAND è compatibile anche con SINGLE MONITOR STAND. ENG-In this diagram you can see OVERHEAD MONITOR STAND installed on COCKPIT-MOUNTED MONITOR. OVERHEAD MONITOR STAND is also compatible with SINGLE MONITOR STAND. 260 mm...
  • Page 11 DSQAL0000243 UNI 5931 M8X20 UN.PI.05.07.N.TP ISO 7380 M8X20 PR.090.N.L450.ST DSQAL0000243 GV.14.45.090.N PR.090.N.L450.ST GV.14.45.090.N DSQAL0000243 PR.090.N.L250.ST DSQAL0000243 GV.14.45.090.N DSQAL0000243 ISO 7380 M8X20 UNI 5931 M8X20 COD.DDDCU0000037...
  • Page 12 ITA- In questo diagramma potete vedere OVERHEAD MONITOR STAND installato su COCKPIT-MOUNTED MONITOR. OVERHEAD MONITOR STAND è compatibile anche con SINGLE MONITOR STAND. ENG-In this diagram you can see OVERHEAD MONITOR STAND installed on COCKPIT-MOUNTED MONITOR. OVERHEAD MONITOR STAND is also compatible with SINGLE MONITOR STAND.
  • Page 13 ITA- In questo diagramma potete vedere come installare i monitors correttamente. ENG- In this diagram you can see how to install the monitors correctly. MONITOR VESA 100X100 TUA00300200425 TUA00300200425...
  • Page 14 ISO 7380 M6X10 UN.PI.05.06.N.TF ITA- Viti installazione monitor non incluse. ENG- Monitor installation screws not included. ISO 7380 M6X10 5 mm UN.PI.05.06.N.TF ISO 7380 M6X10...
  • Page 16 ISO 7380 M6X10 ISO 7380 M6X10...
  • Page 17 ITA- In questo diagramma potete vedere OVERHEAD MONITOR STAND installato su COCKPIT-MOUNTED MONITOR. OVERHEAD MONITOR STAND è compatibile anche con SINGLE MONITOR STAND. ENG-In this diagram you can see OVERHEAD MONITOR STAND installed on COCKPIT-MOUNTED MONITOR. OVERHEAD MONITOR STAND is also compatible with SINGLE MONITOR STAND.
  • Page 18 ITA- In questo diagramma potete vedere OVERHEAD MONITOR STAND installato su SINGLE MONITOR STAND. ENG-In this diagram you can see OVERHEAD MONITOR STAND installed on SINGLE MONITOR STAND.
