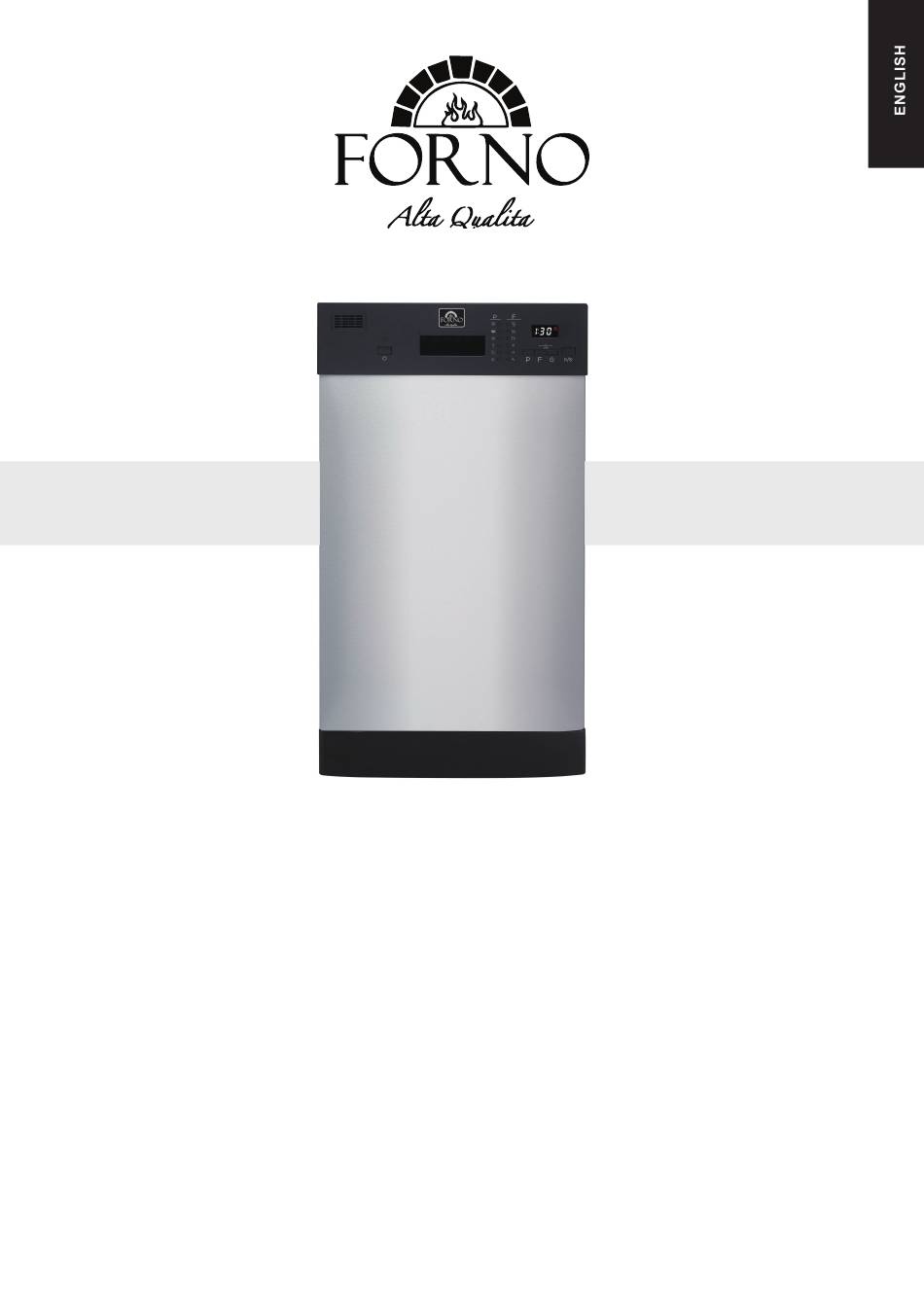

- Page 1 DISHWASHER MODEL NUMBER SERIES FDWBI8041-18S | FDWBI8041-18BLK | FDWBI8041-18WHT INSTRUCTION MANUAL Read these instructions carefully before using your appliance, and keep it carefully. If you follow the instructions, your appliance will provide you with many years of good service. 01/2024...
- Page 2 A customer service representative will contact you as soon as possible. All warranty work needs to be authorized by FORNO customer service. All our authorized service providers are carefully selected and rigorously trained by us.
-
Page 6: Features Of Your New Dishwasher
FEATURES OF YOUR NEW DISHWASHER Specification Capacity 8 place settings Dimension 17 6 . x 22.6 x 32.4 inches (W x D x H) Power Supply 120volts, 60Hz Rated power usage Wash motor 100W Heater 700W Water Feed Pressure ~ 145 psi (0 04 ~ 1MPa) Lock Lower Spray Arm... -
Page 7: Operating The Dishwasher
OPERATING THE DISHWASHER CONTROL PANEL 1. Power button: Use to turn the appliance on or off. 2. Handle 3. Programs: The light will illuminate to show which program has been selected. A: Heavywash B: Normal wash C: ECO wash D: Glass wash E: Rapid wash F: Rinse 4. -
Page 8: Status Window
OPERATING THE DISHWASHER Status Window Error Indication H:01- H:24 In certain situations, which are critical to If the Delay Start option is selected, the machines function and safe oper- the number of delay start hours ation, the control will shut down and shows in the status window. -
Page 9: Preparing And Loading Dishes
PREPARING AND LOADING DISHES Dish Preparation Scrape away large pieces of food, bones, pits, toothpicks, etc. The continuously filtered wash system will remove the remaining food particles. Burned-on food should be loosened before loading. Empty liquids from glasses and cups. Food s uch as mustard, mayonnaise, vinegar, lemon juice and tomato based products may cause discoloration of stainless steel and plastics if allowed to sit for a long period of time. -
Page 10: Loading The Lower Basket
PREPARING AND LOADING DISHES Loading the Lower Basket The lower basket has been especially designed for dinner dishes, soup bowls, plates, pots, lids, and casserole dishes. Load large items such as pans and pots into the dishwasher so their open sides face downwards. We recommend loading cups, stemware, and small plates into the upper basket. -
Page 11: Loading The Silverware Basket
PREPARING AND LOADING DISHES Loading the Silverware Basket Adding A Dish The silverware basket can be divided To add or remove items after into three separate modules that can wash cycle starts: be used in both upper and lower racks 1. -
Page 12: Filling The Detergent Dispenser
PREPARING AND LOADING DISHES Filling the Rinse Aid Dispenser Your dishwasher is designed to use a liquid rinse aid. The use of rinse greatly improves drying performance after the final rinse. Do not use a solid or bar-type rinse aid. Under normal conditions, the rinse aid will last approximately one month. - Page 13 PREPARING AND LOADING DISHES Filling the rinse aid reservoir Your dishwasher has been designed to use liquid rinse aid only. Using a powdered rinse aid will clog the reservoir opening and cause the dishwasher to malfunction. Rinse aid improves the drying performance of the dishwasher. Do not add regular detergent to the rinse aid reservoir.
-
Page 14: Care And Cleaning
Care & Cleaning Keeping your dishwasher clean improves its performance, reduces unnecessary repairs, and lengthens its life. CLEANING THE EXTERIOR It’s best to clean spills on the outside of your dishwasher as they occur. Use a soft, damp cloth on the control panel to gently wipe away spills and dust. -
Page 15: Cleaning The Nozzles
Care & Cleaning 4. Remove any dirt or other remains from the fil ters, and then rinse them under running water. 5. Reassemble the fi lters in the reverse order of the dissasembly, replace the fi lter insert, and rotate clockwise to the close arrow. If the fil ter insert is not closed properly, its performance will be decreased. -
Page 16: Troubleshooting
Troubleshooting Problem Possible cause Solution Dishwasher won't start Shut the door completely make sure it is latched Power supply or power line is not connected Check and connect the power supply Dishwasher won't start Refer to Delay Start section in this manual to reset Delay Start option has been selected Deactivate the child lock, refer to child lock Child Lock activated... - Page 17 Troubleshooting Problem Possible cause Solution Detergent may be too old Use fresh detergent Detergent left in dispenser cup Load the dishes, making sure the spray arms Spray arm is blocked are not blocked Detergent dispenser will not Improper operation of the detergent cover Add the detergent and rinse aid as indicated by shut the manual...
- Page 18 Error Codes When some malfunctions come on, the appliance will display error codes to warn you: Codes Meanings Possible Causes Faucets is not opened, or water intake is Longer inlet time. restricted, or water pressure is too low. Overflow. Some element of dishwasher leaks . Not reaching required temperature Malfunction of heating element.
-
Page 19: Manuel D'instructions
LAVE-VAISSELLE NUMÉRO DE MODÈLE SÉRIE FDWBI8041-18S | FDWBI8041-18BLK | FDWBI8041-18WHT MANUEL D'INSTRUCTIONS Lisez attentivement ces instructions avant d'utiliser votre appareil et conservez-les soigneusement. Si vous suivez les instructions, votre appareil vous donnera satisfaction pendant de nombreuses années. 01/2024... - Page 20 Un représentant du service clientèle vous contactera dès que possible. Toute intervention sous garantie doit être autorisée par le service clientèle de FORNO. Tous nos prestataires de services agréés sont soigneusement sélectionnés et rigoureusement formés par nos soins.
- Page 21 Forno pendant les heures normales de travail. IMPORTANT Conserver la preuve de l'achat original pour établir la période de garantie. La responsabilité de Forno pour toute réclamation de quelque nature que ce soit, concernant les marchandises et/ou les services fournis, ne dépassera en aucun cas la valeur des marchandises ou des services ou d'une partie de ceux-ci qui ont donné...
- Page 22 QUI S'APPLIQUERAIT APRÈS LES PÉRIODES DE GARANTIE EXPRESSE INDIQUÉES CI-DESSUS, ET AUCUNE AUTRE GARANTIE EXPRESSE OU GARANTIE DONNÉE PAR UNE PERSONNE, UNE ENTREPRISE OU UNE SOCIÉTÉ EN CE QUI CONCERNE CE PRODUIT NE LIERA FORNO. FORNO N'EST PAS RESPONSABLE DE LA PERTE DE REVENUS OU DE BÉNÉFICES, DE LA NON-RÉALISATION D'ÉCONOMIES OU D'AUTRES AVANTAGES, DE L'ABSENCE AU TRAVAIL, DES REPAS, DE LA PERTE DE...
- Page 23 Le lave-vaisselle doit être mis à la terre, sinon il peut entraîner un risque de choc électrique. S’il y a des dommages du lave-vaisselle, s’il vous plaît contacter Forno et éviter de tenter de réparer ou de remplacer une pièce par vous-même.
-
Page 24: Caractéristiques Du Lave-Vaisselle
CARACTÉRISTIQUES DU LAVE-VAISSELLE Spécifications Capacité 8 couverts Dimensions 17.6 x 22.6 x 32.4 pouces (L x P x H) Alimentation électrique 120volts, 60Hz Puissance nominale 5.8 – 145 psi (0,04 – 1MPA) Pression d’alimentation en eau Moteur de lavage 100W Élément chauffant 700W Verrouiller Bras de pulvérisation inférieur Panier supérieur... -
Page 25: Fonctionnement Du Lave-Vaisselle
FONCTIONNEMENT DU LAVE-VAISSELLE PANNEAU DE CONTRÔLE 1. Bouton d'alimentation : Permet d'allumer ou d'éteindre l'appareil. 2. Poignée 3. Programmes : Le voyant s'allume pour indiquer le programme sélectionné. A. Lavage intensif B. Lavage normal C. Lavage ECO D. Lavage du verre E. - Page 26 FONCTIONNEMENT DU LAVE-VAISSELLE Fenêtre d'état Indication d'erreur H:01- H:24 Dans certaines situations critiques pour le Si l'option Démarrage différé est sélectionnée, fonctionnement et la sécurité de la le nombre d'heures de démarrage différé machine, commande s'arrête s'affiche dans la fenêtre d'état. indique un code d'erreur.
-
Page 27: Préparation Et Chargement De La Vaisselle
PRÉPARATION ET CHARGEMENT DE LA VAISSELLE Préparation des plats Grattez les gros morceaux d'aliments, les os, les noyaux, les cure-dents, etc. Le système de lavage à filtration continue éliminera les particules d'aliments restantes. Les aliments brûlés doivent être détachés avant le chargement. Videz les liquides des verres et des tasses. Les aliments tels que la moutarde, la mayonnaise, le vinaigre, le jus de citron et les produits à... - Page 28 PRÉPARATION ET CHARGEMENT DE LA VAISSELLE Chargement du panier inférieur Le panier inférieur a été spécialement conçu pour les assiettes plates, les bols à soupe, les assiettes, les casseroles, les couvercles et les plats à gratin. Chargez les gros articles tels que les poêles et les casseroles dans le lave-vaisselle, de manière que leurs côtés ouverts soient orientés vers le bas.
-
Page 29: Chargement Du Panier À Couverts
PRÉPARATION ET CHARGEMENT DE LA VAISSELLE Chargement du panier à couverts Ajout d'un plat Le panier à couverts peut être divisé en trois modules Pour ajouter ou retirer des articles après le début du distincts qui peuvent être utilisés dans les casiers cycle de lavage : supérieurs et inférieurs. - Page 30 PRÉPARATION ET CHARGEMENT DE LA VAISSELLE Remplissage du distributeur de produit de rinçage Votre lave-vaisselle est conçu pour utiliser un produit de rinçage liquide. L'utilisation d'un produit de rinçage améliore considérablement les performances de séchage après le rinçage final. N'utilisez pas de produit de rinçage solide ou en barre.
- Page 31 PRÉPARATION ET CHARGEMENT DE LA VAISSELLE Remplissage du réservoir de produit de rinçage Votre lave-vaisselle a été conçu pour utiliser uniquement un produit de rinçage liquide. L'utilisation d'un produit de rinçage en poudre obstrue l'ouverture du réservoir et entraîne un dysfonctionnement du lave-vaisselle.
-
Page 32: Entretien Et Nettoyage
Entretien et nettoyage La propreté de votre lave-vaisselle améliore ses performances, réduit les réparations inutiles et prolonge sa durée de vie. NETTOYAGE DE L'EXTÉRIEUR Il est préférable de nettoyer les liquides renversés à l'extérieur du lave-vaisselle au fur et à mesure qu'ils se produisent. -
Page 33: Nettoyage Des Buses
Entretien et nettoyage 4. Enlevez toute saleté ou autre résidu des filtres, puis rincez-les à l'eau courante. 5. Remontez les filtres dans l'ordre inverse du démontage, replacez l'élément filtrant et tournez dans le sens des aiguilles d'une montre jusqu'à la flèche de fermeture. Si la cartouche filtrante n'est pas correctement fermée, ses performances seront réduites. -
Page 34: Dépannage
Dépannage Cause possible Solution Problème Il se peut que la porte ne soit pas fermée Fermez complètement la porte et assurez-vous correctement qu'elle est bien verrouillée. L'alimentation ou la ligne électrique n'est pas Vérifier et connecter l'alimentation électrique connectée Reportez-vous à la section Démarrage différé de ce Le lave-vaisselle ne démarre pas L'option Démarrage Différé... -
Page 35: Codes D'erreur
Dépannage Problème Cause possible Solution Le détergent est peut-être trop vieux Utiliser un détergent frais Détergent oublié dans le gobelet Charger la vaisselle en veillant à ce que les bras du distributeur Le bras de pulvérisation est bloqué d'aspersion ne soient pas bloqués. Le distributeur de détergent ne se Fonctionnement incorrect du couvercle du Ajouter le détergent et le produit de rinçage comme...
Need help?
Do you have a question about the FDWBI8041-18S and is the answer not in the manual?
Questions and answers
How do I clear an E4 error? Problem occurred because new disposal connected to dishwasher drain but knockout was not removed. emptied water and turned off unit but the error code persists.
To clear an E4 error on a Forno FDWBI8041-18S dishwasher:
1. Turn off the main water supply.
2. Check for any leaks in the dishwasher that may have caused an overflow.
3. If there is water in the base pan, remove it before restarting the dishwasher.
4. After addressing the leak or overflow, restart the dishwasher.
If the error persists, contact service.
