Vision Techconnect Control Product Manual page 111

Quando viene inviato un comando, il dispositivo può rispondere che ha agito. Nota che questo
prodotto è intenzionalmente semplice e ignora tali risposte.

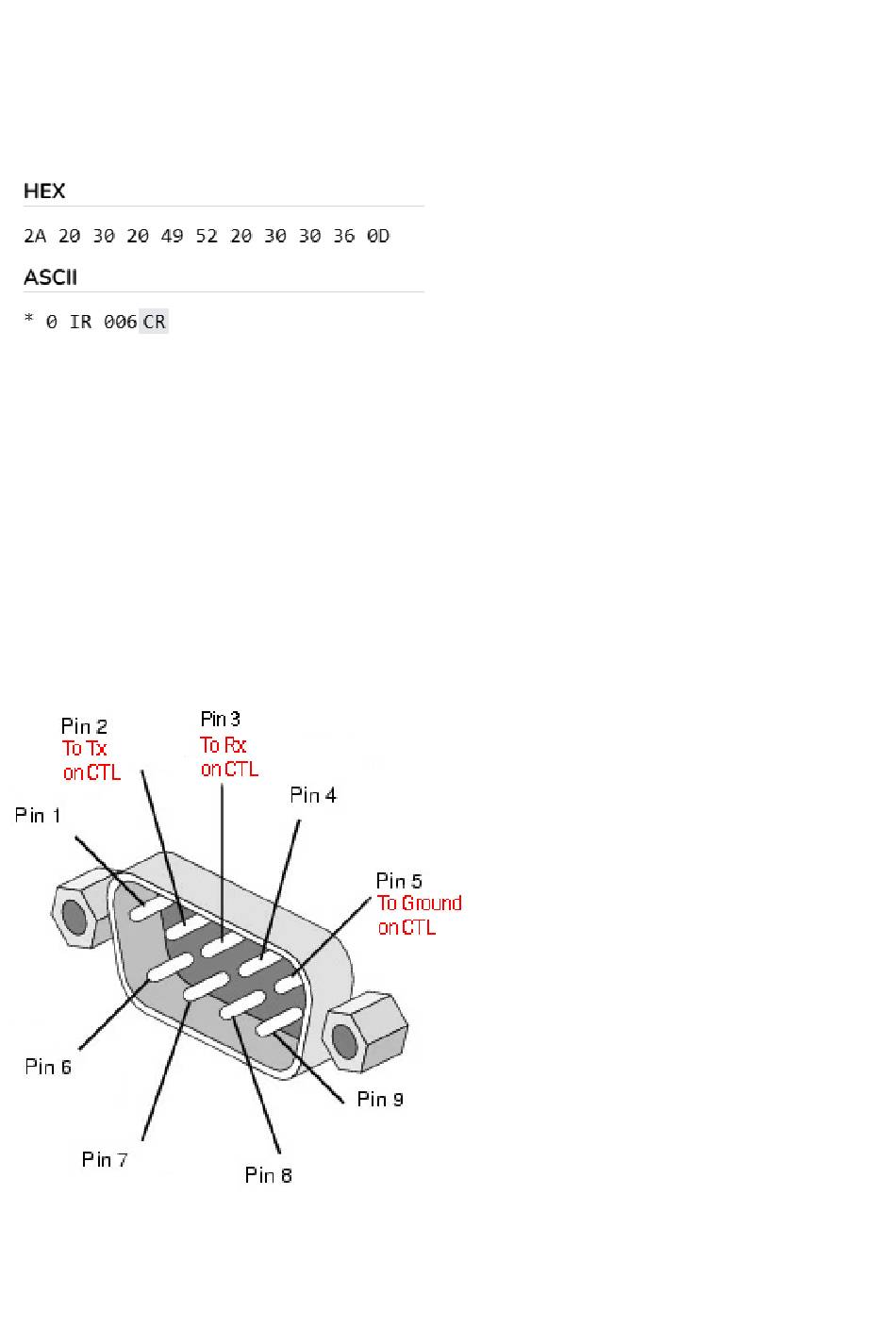

I comandi sono di solito pubblicati sul retro del manuale del dispositivo. I codici sono espressi in
esadecimale per il formato ASCII. Il software di programmazione mostra entrambi:
RS-232 richiede due fili e un collegamento a terra, quindi comunemente si utilizza un cavo a
minijack schermato.
Tx è normalmente cablato a Rx. Extron richiede Tx a Tx. Se stai inviando codici e non funzionano,
prova a scambiare Tx e Rx sul Techconnect Control.
Maschio connettore a 9 pin:
7
