Exsys EX-1344HMV Manual

Usb 2.0 a 4x rs-232/422/485
Hide thumbs Also See for EX-1344HMV:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Manuale
EX-1344HMV
USB 2.0 a
4x RS-232/422/485
Vers. 1.0 / 14.10.15
Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EX-1344HMV and is the answer not in the manual?

Questions and answers

Related Manuals for Exsys EX-1344HMV

Summary of Contents for Exsys EX-1344HMV

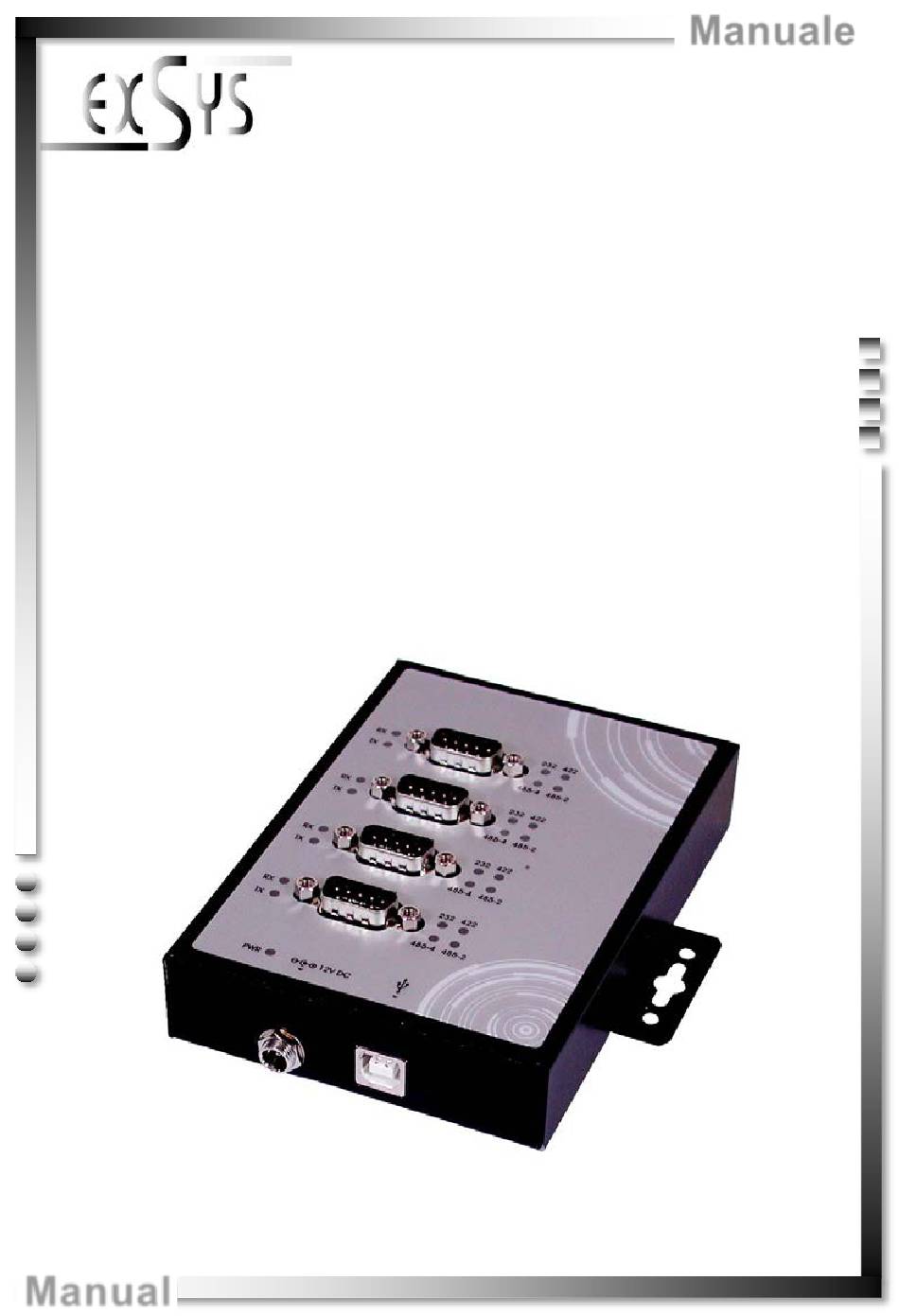

  • Page 1 Manuale EX-1344HMV USB 2.0 a 4x RS-232/422/485 Vers. 1.0 / 14.10.15 Manual...

  • Page 2: Table Of Contents

    EX-1344HMV INDICE Descrizione Contenuto della Confezione Struttura e Attacchi Struttura Attacchi Settaggio Jumper 7-12 Installazione Hardware Installazione Driver Dati Tecnici Disegno Tecnico INDEX Description Extent of Delivery Layout and Connections 16-18 Layout Connections 17-18 Jumper-Settings 19-24 Hardware Installation Driver Installation...

  • Page 3: Descrizione

    Italiano 1. Descrizione L'EX-1344HMV è un modulo per la conversione da USB 2.0 in quattro interfacce RS-232/422/485 con porte FIFO 16C550 per il collegamento di dispositivi periferici seriali ad alta velocità (ad esempio modem, plotter, ecc.). Il modulo USB è compatibile con Hot Plug &...

  • Page 4: Struttura E Attacchi

    Italiano EX-1344HMV 3. Struttura e Attacchi 3.1 Struttura S1-S4: 4 x 9 Pin Seriale RS- 232/422/485 Funzionamento Presa USB Type-B Connessione PC (avvitabile) Presa 12V per alimentazione esterna (avvitabile) LED per visualizzare la modalità Nome LED Colore Funzione LED Verde...

  • Page 5: Attacchi

    Presa 12 Volt : ATTENZIONE !!! Da utilizzare solo con alimentatore opzionale! USB Type-B: USB 2.0 Type-B Segnale Segnale DATA+ DATA- DB 9M: DB9 (EX-1344HMV) DB9 ( Dispositivo DB9 (EX-1344HMV) DB9 ( Dispositivo 1 DCD 1 DCD 2 RXD 2 RXD...
  • Page 6 Italiano EX-1344HMV 3. Struttura e Attacchi 3.2 Attacchi DB 9M: DB9 (EX-1344HMV) DB9 ( Dispositivo 1 DATA- 1 DATA- 2 DATA+ 2 DATA+ 3 NC 3 NC 4 NC 4 NC 5 GND 5 GND...

  • Page 7: Settaggio Jumper

    Italiano 4. Settaggio Jumper All'interno dell'EX-1344HMV sono presenti 12 ponticelli. Di questi, 4 jumper sono per la modalità (JP5-JP8), 4 jumper (JP1-JP4) servono per impostare l'alimentazione sul pin 9 del connettore DB9 e i restanti 4 jumper sono per la terminazione (JP9-JP12) (vedi immagine sotto).
  • Page 8 Italiano EX-1344HMV 4. Settaggio Jumper Modalità Jumper (JP5-JP8) Jumper Descrizione RS-232 (Impostazione di fabbrica) RS-422 Mode RS-485 Modalità a 4 fili RS-485 Modalità a 2 fili...
  • Page 9 EX-1344HMV Italiano 4. Settaggio Jumper Alimentazione su Pin 9 Jumper (JP1-JP4) Jumper Descrizione Nessuna alimentazione sul pin 9 (impostazione di fabbrica) +5 V DC sul pin 9 Alimentazione esterna sul pin 9...
  • Page 10 Italiano EX-1344HMV 4. Settaggio Jumper Jumper di terminazione (JP9-JP12) ON OFF Jumper Descrizione Entrambi i terminatori per RX+/RX- e TX+/TX- sono inattivi (impostazione di fabbrica) N OFF Il terminatore RX+/RX- è attivo N OFF Il terminatore TX+/TX- è attivo (terminatori per DATA+/DATA– per la modalità...
  • Page 11 EX-1344HMV Italiano 4. Settaggio Jumper Terminatore per modalità RS-422 e RS-485 a 4 fili ON OFF ON OFF...

  • Page 12: Installazione Hardware

    Italiano EX-1344HMV 4. Settaggio Jumper Terminatore per modalità RS-485 a 2 fili ON OFF 5. Installazione Hardware Si prega di osservare le seguenti istruzioni d’installazione. Poiché ci sono grandi differenze tra i PC, possiamo darti solo delle istruzioni in generali per l'installazione. Se qualcosa non è...

  • Page 13: Installazione Driver

    EX-1344HMV Deutsch 6. Installazione Driver Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx Windows rileva automaticamente un nuovo “FT232R USB UART”. Inserire il CD dei driver nell'unità CD-ROM (ad es. unità D:). Non lasciare che cerchi automaticamente il driver.

  • Page 14: Dati Tecnici

    Italiano EX-1344HMV 7. Dati Tecnici Consumo di energia: 5V/0.35A (USB) oppure 12V/0.15A ( Alimentatore) Temperatura d’esercizio: Da 0° a 55°C (da 32°F a 132°F) Temperatura di conservazione : Da -20° a 85°C (da -4°F a 185°F) Umidità Relativa: Dal 5 al 95% RH Velocità...

  • Page 15: Description

    Support Windows 9.x ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC • Certificates for CE / FCC / RoHS / WEE DE97424562 2. Extent of Delivery Before you connect the EX-1344HMV to your PC, you should first check the contents of the delivery: • EX-1344HMV •...

  • Page 16: Layout And Connections

    English EX-1344HMV 3. Layout and Connections 3.1 Layout S1-S4: 4 x 9 Pin serial connector RS-232/422/485 Power LED USB B-Port for PC (screw lock) 12V connector for external power supply (screw lock) LED‘s for Display the Mode LED Name Color...

  • Page 17: Connections

    12 Volt Connector: ATTENTION!!! Only use with optional power supply! USB B-Port: USB 2.0 B-Port Signal Signal DATA+ DATA- DB 9M: DB9 (EX-1344HMV) DB9 (Device) DB9 (EX-1344HMV) DB9 (Device) 1 DCD 1 DCD 2 RXD 2 RXD 1 TXD- 1 TCD-...
  • Page 18 English EX-1344HMV 3. Layout and Connections 3.2 Connections DB 9M: DB9 (EX-1344HMV) DB9 (Device) 1 DATA- 1 DATA- 2 DATA+ 2 DATA+ 3 NC 3 NC 4 NC 4 NC 5 GND 5 GND...

  • Page 19: Jumper-Settings

    English 4. Jumper-Settings There are 12 jumper at the inside of the EX-1344HMV. Of thes, 4 jumper are for the mode (JP5-JP8), 4 jumper (JP1-JP4) are for setting the power on 9 pin at the DB9 connector and the other 4 jumper are for termination (JP9-JP12) (see picture below). To change the jumper position, you must open the cover on the bottom of the EX- 1344HMV with 2 screws.
  • Page 20 English EX-1344HMV 4. Jumper-Settings Mode Jumper (JP5-JP8) Jumper Description RS-232 (Factory Setting) RS-422 Mode RS-485 4-wire Mode RS-485 2-wire Mode...
  • Page 21 EX-1344HMV English 4. Jumper-Settings Power to 9 Pin Jumper (JP1-JP4) Jumper Description Keine Power auf Pin 9 (Factory Setting) +5V DC to Pin 9 Power of the Power Supply to Pin 9...
  • Page 22 English EX-1344HMV 4. Jumper-Settings Termination Jumper (JP9-JP12) ON OFF Jumper Description Both Terminator for RX+/RX- and TX+/TX- are disable (Factory Setting) N OFF RX+/RX- Terminator are enable N OFF TX+/TX- Terminator are enable (Terminator for DATA+/DATA– for RS-485 2-wire Mode)
  • Page 23 EX-1344HMV English 4. Jumper-Settings Terminator for RS-422 and RS-485 4-wire Mode ON OFF ON OFF...

  • Page 24: Hardware Installation

    1. Connect the USB cable (B-Plug) to the USB B-Port at the EX-1344HMV. 2. Now connect the optional power supply to the 12V conector at the EX-1344HMV, and then connect the power plug of the power supply with a electrical socket.

  • Page 25: Driver Installation

    EX-1344HMV English 6. Driver Installation Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx Windows will recognize a new „FT232R USB UART“ and open the hardware assistant. Please choose manual installation and put the driver CD into your CD-ROM drive. Do not start the automatically search for the driver.

  • Page 26: Technical Data

    English EX-1344HMV 7. Technical Information Power Consumption: 5V/0.35A (USB) or 12V/0.15A (Power Supply) Operating Temperature: 0 bis 55°C (32 bis 132°F) Storage Temperature: -20 bis 85°C (-4 bis 185°F) Operating Humidity: 5 bis 95% RH Baud Rate: 110bps bis 921.6Kbps...
